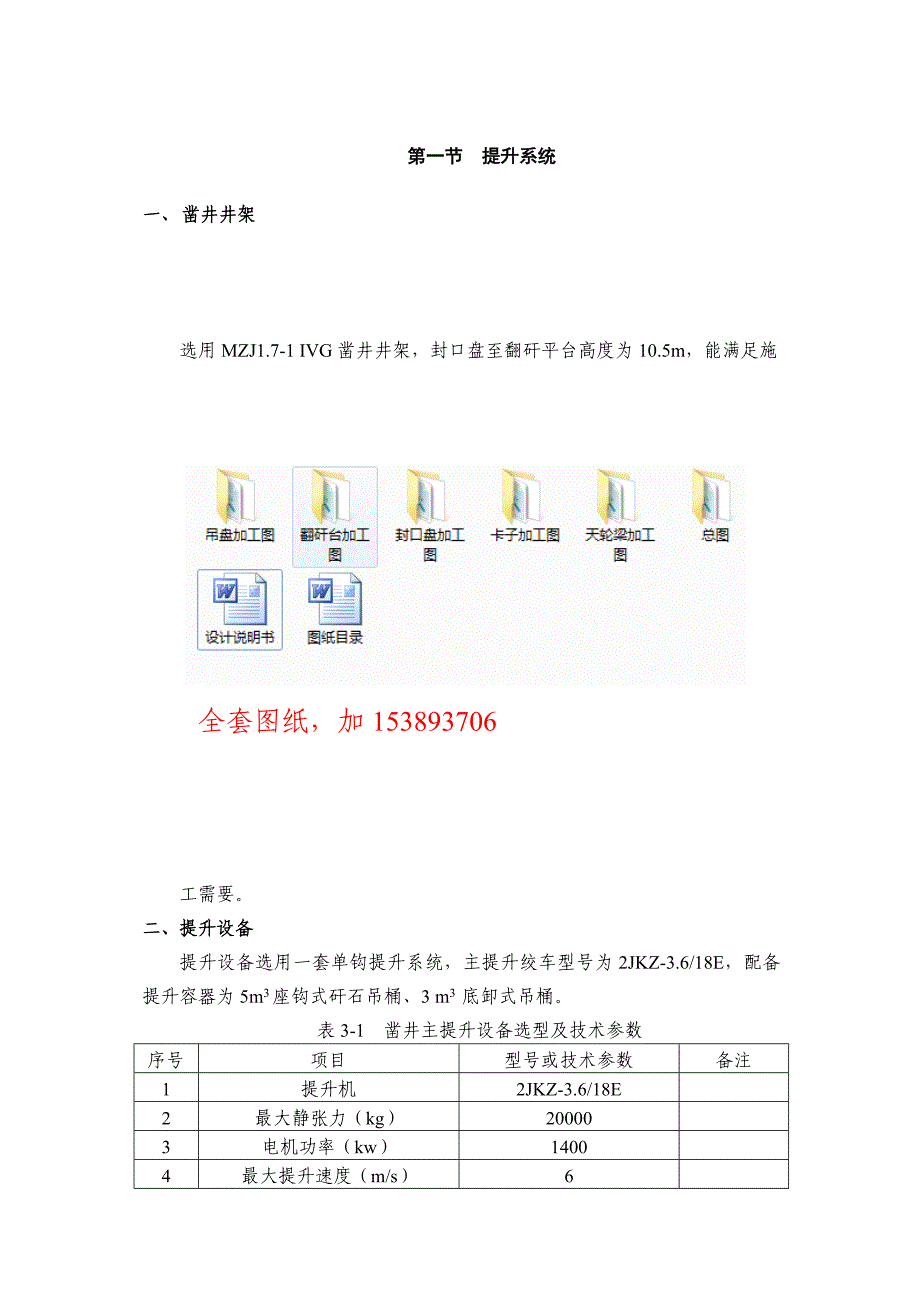

第一节 提升系统一、 凿井井架选用MZJ1.7-1 IVG凿井井架，封口盘至翻矸平台高度为10.5m，能满足施全套图纸，加153893706工需要二、提升设备提升设备选用一套单钩提升系统，主提升绞车型号为2JKZ-3.6/18E，配备提升容器为5m3座钩式矸石吊桶、3 m3 底卸式吊桶 表3-1 凿井主提升设备选型及技术参数 序号项目型号或技术参数备注1提升机2JKZ-3.6/18E2最大静张力（kg）200003电机功率（kw）14004最大提升速度（m/s）65选用钢丝绳（直径）406提升容器（m3）3/57天轮规格（mm）Φ30008钢丝绳终端荷载（kg）116659钢丝绳破断力总合（kg）11906210钢丝绳安全系数7.9/17.6三、主提升钢丝绳选择、校核：（1）钢丝绳的最大悬垂高度H0 = Hsh+Hj （式3-1-1）=520.5+25.87 = 546.37m 取547m式中：Hsh — 井筒深度520.5mHj — 井口水平至天轮平台高度 25.87 m（2）提升物料荷重5 m3吊桶Q = KmVTBγg+0.9（1-1/ks）VTBγsh （式3-1-2）= 0.9×5×1600+0.9（1-1/2）×5×1000= 9450kg 式中：Km —吊桶装满系数 0.9VTB —标准吊桶容积m3γg —矸石松散重量 1600kg/ m3ks—矸石松散系数2γsh—水容重 1000kg/ m33m3底卸式吊桶Q砼= KmVDXρ砼 （式3-1-3）=0.9×3×2500=6750kg（3）提升容器自重5m3吊桶：QZ = 1690+196+312+17 （式3-1-4）= 2215kg 5m3吊桶重为1690kg、13吨钩头重为312kg、滑架重196kg、缓冲器重17kg3m3底卸式吊桶：QZ 2=1754+196+312+17 （式3-1-5）= 2279kg 3m3底卸式吊桶重为1754kg、钩头重312kg、滑架重196kg、缓冲器重17kg（4）提升钢丝绳终端荷载提升矸石Q0=Q矸+Qz （式3-1-6）= 9450+2215=11665kg 下料Q砼+ Qz2 （式3-1-7）=6750+2279=9029kg 用钩头提升伞钻时，提升钢丝绳终端荷载Q0=Q伞+Qz =8000+196+312+17 （式3-1-8）=8525kg 钢丝绳终端荷重提矸石时最大，取Q0=11665 kg（5）钢丝绳单位长度重量Ps（kg/m）Ps= Q0/（110δB/ma-547） （式3-1-9）=11665/（110×187/7.5-547）=5.31kg/m 式中：δB — 钢丝绳钢丝的抗拉极限强度 187kgfma — 钢丝绳安全系数 取7.5（6）选择钢丝绳据PSB≥Ps 查表选择钢丝绳型号为18×7-40-1870 PSB=6.24 kg/m Qd 钢丝破断拉力总和119062kgf（7）安全系数校核①以最大终端载荷验算提升钢丝绳安全系数用5m3 吊桶提矸时m=Qd/(Q0+H0PSB)≥ma （式3-1-10）=119062/（11665+547×6.24）=7.90>7.5 ②提人时的安全系数提升人员，按每次提升14人考虑校核安全系数m =119062/（14×80+2215+547×6.24）=17.6>9 （式3-1-11）经计算主提升绳选用18×7-40-1870 钢丝绳符合安全规程规定（8）最大静张力验算Qjmax = Q0+H0PSB （式3-1-12） = 11665+547×6.24 =15078kg＜18000kg 符合要求 （9） 最大静张力差 QJmaxc= Q+H0PSB （式3-1-13）=9450+547×6.24=10928＜20000kg 符合要求 （10） 提升机电机功率验算 P0=（Qz+Q+PSBHo）VmB/102η （式3-1-14） =（2215+9450+6.24×547）×6/(102×0.85) =1044KW＜1400KW 电机功率符合要求。
式中 Qz—提升容器荷重Q—提升物料荷重VmB—最大提升速度Ho—最大提升高度PSB—每米钢丝绳标准质量（11）绞车天轮直径验算D = 60×ds =60×40=2400 mm （式3-1-15）根据计算选择直径为Φ3000mm的天轮符合规定12）绞车滚筒直径的验算D = 60×ds =60×40=2400 mm （式3-1-16）根据计算,选用的2JK-3.6/18绞车滚筒直径3600mm符合规定13）校验卷筒宽度B=[(H0+30)/(πDT)+3+n’](ds+ε) （式3-1-17）=[(547+30)/(3.14×3.6)+3+3]×(40+3)=2682mm＞BT=1850mm 验算缠绳层数：B/BT=2682/1850=1.45＜2，符合规定式中：H0—提升高度 取H0=547m30—试验绳长度30mDT提升机卷筒名义直径ε—绳圈间隙，取3mm；dt—绳径，d=40mmn’—错绳圈，取n’=3（14）提升偏角验算滚筒中心距天轮出绳点45m，井架基础至天轮平台高25.87m、至天轮轴中为25.87+0.56+0.275=26.705m，滚筒中心与天轮中心距离为51m，钢丝绳距提升中心线的最大外偏移量为1.03m、最大内偏移量为0.82m。
钢丝绳最大外偏角α1=arctg（1.03/51） （式3-1-18）=1.16°<1.5°，满足要求 钢丝绳最大内偏角α2=arctg（0.82/51） （式3-1-19）=0.92°<1.5°，满足要求四、提升能力计算使用5m3吊桶式中：VmB— 提升机最大提升速度6 m/sα— 速度系数1.5H — 提升高度 mθd — 井下摘挂钩、卸载休止时间90s100米时提升循环时间：T1=2α（H-40）/ VmB +54+θd （式3-1-20）=174s 100米时提升能力：AT1=3600×0.9×VTB/KT1 （式3-1-21）=74.5 m3/h 式中：VTB — 标准吊桶容积5m3K — 提升不均匀系数1.25200米时提升循环时间：T1=2α（H-40）/ VmB +54+θd （式3-1-22）=224s 200米时提升能力：AT1=3600×0.9×VTB/KT1 （式3-1-23）=57.9m3/h 300米时提升循环时间：T1=2α（H-40）/ VmB +54+θd （式3-1-24） =274s 300米时提升能力：AT1=3600×0.9×VTB / KT1 （式3-1-25）=47.3m3/h 400米时提升循环时间：T1=2α（H-40）/ VmB +54+θd （式3-1-26）=324s 400米时提升能力：AT1=3600×0.9×VTB/KT1 （式3-1-27）=40m3/h 500米时提升循环时间：T1=2α（H-40）/ VmB +54+θd （式3-1-28）=374s 500米时提升能力：AT1=3600×0.9×VTB / KT1 （式3-1-29）=34.7m3/h 550米时提升循环时间：T1=2α（H-40）/ VmB +54+θd （式3-1-30）=399s 550米时提升能力：AT1=3600×0.9×VTB / KT1 （式3-1-31）=32.5m3/h 表3-2 不同深度提升能力表提升机吊桶容积( m3)提升速度(m/s)不同深度的提升能力( m3/h)100m200m300m400m500m550m2JKZ-3.6/18E5674.557.947.34034.732.5五、悬吊绳选型与计算1、抓岩机悬吊钢丝绳选型计算（1）钢丝绳悬吊荷载Q0=1.15(Q1+1.5 Q2 + Q3) （式3-1-32）=1.15×(8077+1.5×960+80)=11037kg式中：Q1—HZ-6抓岩机重， 8077kgQ2—每个抓头抓矸石重，960kgQ3—操作员重，80kg（2）钢丝绳单位长度重δB计算Ps = Q0/（110·δB /ma- H0） （式3-1-33）=11037/(110×187/6-547)=3.83kg/m 式中：δB—钢丝绳的公称抗拉强度，取=187kgfma—钢丝绳的安全系数，ma=6通过以上计算，选择18×7-34-1870型钢丝绳，其最小钢丝破断拉力总和为Qd=85961kg，单位长度重量为=4.51kg/m。
3）钢丝绳安全系数验算 m=Qd/（Q0+Psb·H0） （式3-1-34）=85961/（11037+4.51×54。
