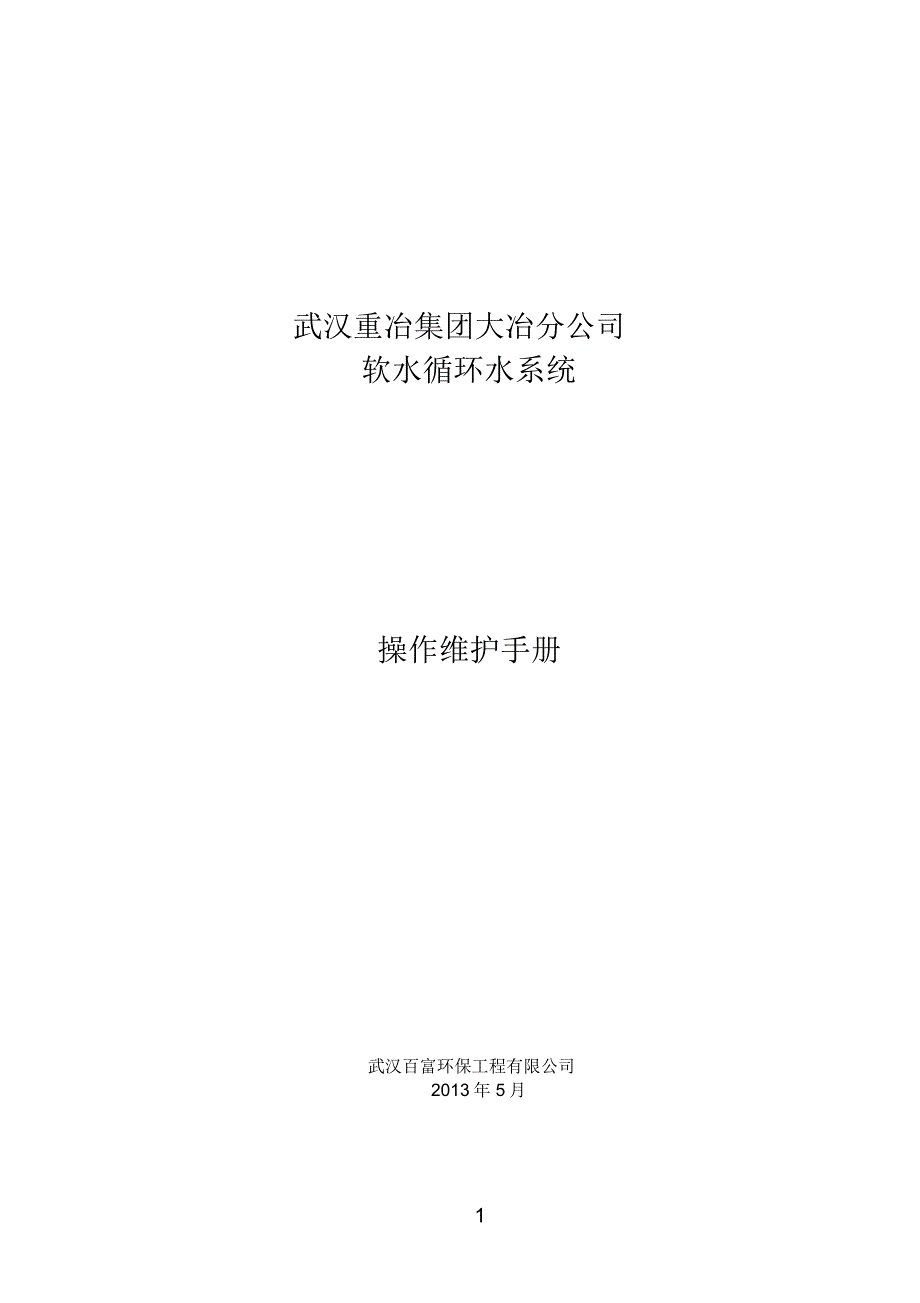

武汉重冶集团大冶分公司软水循环水系统操作维护手册武汉百富环保工程有限公司2013年 5月1前 言欢迎使用本公司产品，请认真阅读 “操作维护手册 ”以便您更好地了解与操作相关设备由于本项目工艺流程为业主方提供， 我公司仅提供部分设备、 仪表及阀门，因此此手册为设备操作维护手册2目 录前 言 .....................................................................................错误！未定义书签第一部分 操作规程 ...............................................................错误！未定义书签一、水泵的操作 ......................................................................错误！未定义书签二、自动软化器的操作 ..........................................................错误！未定义书签第二部分 软化器操作说明 ...................................................错误！未定义书签。
一、 5000 控制器工作流程图 .................................................错误！未定义书签二、设备的安装和运行 ..........................................................错误！未定义书签三、 5000 控制器调试步骤 .....................................................错误！未定义书签四、控制器全面编程及相关代号的意义列表 .....................错误！未定义书签五、软水设备故障排除 ..........................................................错误！未定义书签3第一部分 操作规程调试前检查系统的所有阀门正确安装，且自动阀工作正常；检查压力、流量等仪表是否正常；按照泵的说明书检查和校正所有泵， 检查泵座的固定螺栓是否紧固， 检查泵电机叶轮的旋转方向是否与指示方向一致； 检查并保证所有电气部件的连线正确， 控制回路正确工作， 自动控制系统已完全可以按工艺要求工作； 用干净的进水完全冲洗管路系统， 以便去除掉管道内可能存积的灰尘、泥土、砂砾、以及系统上的杂质。
一、水泵的操作(1) 按相关的水泵的操作说明书操作水泵，每台水泵都有厂家说明书，将附加在附加资料中2) 严禁输送介质中含有颗粒杂质及纤维物体3) 为了保证轴承和机械密封的润滑，严禁空载运转4) 严禁水泵的电机逆向运行5) 严禁泵在水中含有空气时运行，若泵在启动前泵腔内无水并通过管道自压进水，应考虑排气6) 启动水泵前，请确认泵的进出口阀门是否正常且到位7) 因为水泵是靠水来润滑和冷却的，所以在水泵运行过程中不允许断水，否则水泵在数秒内就会损坏8) 严禁水泵在憋压情况下运行过久二、自动软化器的操作(1) 5000 系列自动软水器分为时间周期型和流量周期型两种控制方式，用户可以根据当地水质及用户对于水质的要求来进行选择2) 自动软水器技术参数：入口水压： 0.2Mpa-0.6Mpa工作温度： 2-50℃电源型式： 220V/50Hz AC电源功率： 3W出口硬度： ≤0.03mmol/L再生方式：动态顺流再生或逆流再生树脂型号： 001×7 强酸性阳离子交换树脂4盐 耗： <160-240g/mol（根据水质情况）第二部分 软化器操作说明一、 5000 控制器工作流程图1、工作状态 2、预清洗（ 5min）硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出出水口，此3、反洗 (10min)硬水经控制器进水口流过树脂层，软化后经下布水器、中心管向上流出排水口，进行预清洗。
4、吸盐（ 50min）硬水经控制器进水口向下流硬水经控制器进水口，通过射流过中心管、下布水器，向上器，吸入盐液再生剂， 向下流过树流经树脂层，流出排水口，脂层进行再生还原，最后通过下布进行反洗水器、中心管和排水口流出5、慢洗6、快洗5吸盐完成后，空气止回阀会将吸盐口封住，防止空气的进入， 硬水继续经控制器进水口，通过射流器，向下流过树脂层，最后通过下布水器、中心管和排水口流出7、稳层清洗硬水经控制器进水口，向下通过树脂层，然后向下流过下布水器、中心管，最后通过排水口流出硬水经控制器进水口， 向下通过中心管、下布水器，然后向上流过树脂层，最后通过排水口流出8、盐箱充水硬水经控制器进水口，经过射流器、盐阀、流量控制板给盐箱充水，同时硬水流过阀体凹槽向下经过树脂层，被软化后进入布水器、 中心管，最后通过出水口流出二、设备的安装和运行(1) 一般要求a、软水器应安装在牢固的水泥平台上，附近应设有排水沟；b、盐罐的安放应靠近树脂罐，并尽量缩短吸盐管的长度；6c、环境温度不能低于 2℃或高于 50℃；d、软水器与加热设备直接相连时，应保持 3 米以上的管段并安装单向阀；e、要便于再生剂的补充；f 、设备附近应当留有操作及维修空间。
2) 控制器安装与树脂装填a、装填前应将升降管（带下布水器）放入树脂罐中央低于罐口 0.5mm 处截断并导角此后应用胶带封住升降管口， (为防止石英砂和树脂进入升降管） ；b、将石英砂沿升降管周围空隙投入树脂罐，并使之在罐底铺平；c、将处理好的树脂按照规定的装填量沿升降管周围投入树脂罐d、上述操作应使升降管始终保持在树脂罐口的中央位置e、取下升降管的封口胶带f 、安装上布水器后， 将控制器承插口对正升降管， 小心地沿顺时针方向转动控制阀，（注意：安装控制阀过程中， 一定要确保升降管插入阀体） 直至控制阀旋紧在罐体接口上3) 管道连接a、管道的连接请参照当地施工规范的有关内容；b、按照控制器口径连接进出水管； （原水供水管道不得小于进水管径以确保足够流量）c、进出水管应装有压力表及手动阀门， 进出水管之间应装有旁通阀， 出水管阀门前应安装有取样阀，进水管建议安装 Y 型过滤器；防止管道内污物堵塞阀体造成设备无法正常运行d、尽量缩短排水管的连接长度，减少弯度，控制阀距排水沟距离不超过 6 米；e、排水管与排水道连接时， 必须使排水管与排水道的水面距离保持一定的空间， 防止污水可能被虹吸返回软水器；f 、排水管道中不得安装各类阀门；g、盐水管连接一定要保持良好的密封性，否则会影响软水器的再生效果；h、各种管道都必须设独立支架，不允许将管道的重力、应力传给控制阀。
4) 电气连接a、确认控制器的电气参数与电源一致；b、将插头插入与之相配的插座；7c、电源插座不应受附近开关的控制5) 设备试运行a、缓慢地打开进水阀门至 1/4 开启处（注意：阀门开启过快树脂将会流失） ，此时可以听到空气从排水管排出的声音；b、待空气排净后，全部开启进水阀；c、用桶或水管向储盐罐内加水（仅在设备投入运行时操作） ，并按要求加入再生用大粒盐；（禁用：细盐、碘盐）d、接通电源，按动 Extra Cycle 键，启动一次再生；e、自动再生完成后，从取样阀放取水样进行水质分析，合格后即可投入使用；f 、按照操作要求设定时间或流量的再生周期6) 设备安装见附图三、 5000 控制器调试步骤准备工作和注意事项a、软水设备在调试及运行前应按厂家要求安装完毕进、出水、排污管道和阀门；b、自来水、电源及排水沟准备就绪；c、打开旁通阀，让自来水冲洗管道至出水变清，然后关闭阀门；d、控制器再生程序分别。
