大众车轮定位参数

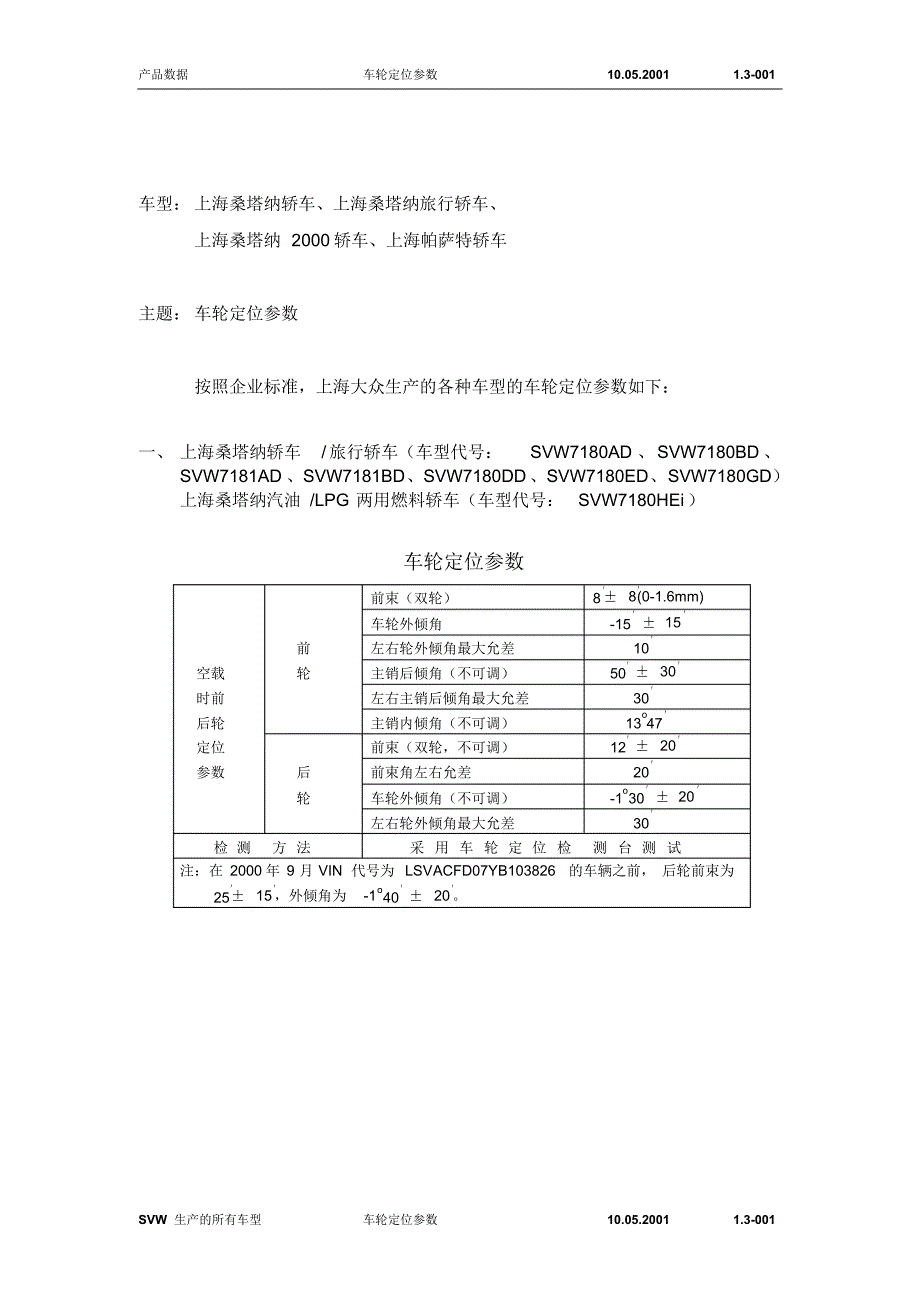

产品数据 车轮定位参数 10.05.2001 1.3-001 SVW 生产的所有车型 车轮定位参数 10.05.2001 1.3-001 车型： 上海桑塔纳轿车、上海桑塔纳旅行轿车、上海桑塔纳 2000 轿车、上海帕萨特轿车主题： 车轮定位参数按照企业标准，上海大众生产的各种车型的车轮定位参数如下：一、 上海桑塔纳轿车 / 旅行轿车（车型代号： SVW7180AD 、 SVW7180BD 、SVW7181AD 、 SVW7181BD、 SVW7180DD 、 SVW7180ED、 SVW7180GD）上海桑塔纳汽油 /LPG 两用燃料轿车（车型代号： SVW7180HEi ）车轮定位参数前束（双轮） 8′± 8′(0-1.6mm)车轮外倾角 -15′ ± 15′前 左右轮外倾角最大允差 10′空载 轮 主销后倾角（不可调） 50′ ± 30′时前 左右主销后倾角最大允差 30′后轮 主销内倾角（不可调） 13o47′定位 前束（双轮，不可调） 12′ ± 20′参数 后 前束角左右允差 20′轮 车轮外倾角（不可调） -1o30′ ± 20′左右轮外倾角最大允差 30′检 测 方 法 采 用 车 轮 定 位 检 测 台 测 试注： 在 2000 年 9 月 VIN 代号为 LSVACFD07YB103826 的车辆之前， 后轮前束为25′± 15′，外倾角为 -1o40′ ± 20′。

产品数据 车轮定位参数 10.05.2001 1.3-001 SVW 生产的所有车型 车轮定位参数 10.05.2001 1.3-001 二、 上海桑塔纳轿车 /旅行轿车（车型代号： SVW7180CEi、 SVW7181CEi、SVW7160FHi 、 SVW7161DHi ）车轮定位参数转向系型式 机械转向 动力转向前束（双轮） 8′± 8′ (0-1.6mm)车轮外倾角 -15′ ± 15′前 左右轮外倾角最大允差 10′空载 轮 主销后倾角（不可调） 50′ ± 30′ 1o30′ ± 30′时前 左右主销后倾角最大允差 30′后轮 主销内倾角（不可调） 13o47′定位 前束（双轮，不可调） 12′ ± 20′参数 后 前束角左右允差 20′轮 车轮外倾角（不可调） -1o30′ ± 20′左右轮外倾角最大允差 30′检 测 方 法 采 用 车 轮 定 位 检 测 台 测 试注：在 2000 年 9 月 VIN 代号为 LSVACFD07YB103826 的车辆之前，后轮前束为25′± 15′ ，外倾角为 -1o40′ ± 20′三、 上 海 桑 塔 纳 2000 轿 车 （ 车 型 代 号 ： SVW7182AD 、 SVW7182DD 、SVW7182BEi 、 SVW7182CFi）车轮定位参数前束（双轮） 8′± 8′(0-1.6mm)车轮外倾角 -15′ ± 15′前 左右轮外倾角最大允差 10′空载 轮 主销后倾角（不可调） 1o30′ ± 30′时前 左右主销后倾角最大允差 30′后轮 主销内倾角（不可调） 13o47′定位 前束（双轮，不可调） 12′ ± 20′参数 后 前束角左右允差 20′轮 车轮外倾角（不可调） -1o30′ ± 20′左右轮外倾角最大允差 30′检 测 方 法 采 用 车 轮 定 位 检 测 台 测 试注： 在 2000 年 9 月 VIN 代号为 LSVACFD07YB103826 的车辆之前， 后轮前束为25′± 15′，外倾角为 -1o40′ ± 20′。

产品数据 车轮定位参数 10.05.2001 1.3-001 SVW 生产的所有车型 车轮定位参数 10.05.2001 1.3-001 四、 上海桑塔纳 2000 轿车（车型代号： SVW7182EFi）车轮定位参数前束（双轮） 20′± 6′车轮外倾角 -15′ ± 15′前 左右轮外倾角最大允差 10′空载 轮 主销后倾角（不可调） 1o30′ ± 30′时前 左右主销后倾角最大允差 30′后轮 主销内倾角（不可调） 13o47′定位 前束（双轮，不可调） 12′ ± 20′参数 后 前束角左右允差 20′轮 车轮外倾角（不可调） -1o30′ ± 20′左右轮外倾角最大允差 30′检 测 方 法 采 用 车 轮 定 位 检 测 台 测 试注： 在 2000 年 9 月 VIN 代号为 LSVACFD07YB103826 的车辆之前， 后轮前束为25′± 15′，外倾角为 -1o40′ ± 20′五、 上海桑塔纳 2000 轿车（车型代号： SVW7182GFi）车轮定位参数前束（双轮） 12′± 8′车轮外倾角 -15′ ± 15′前 左右轮外倾角最大允差 10′空载 轮 主销后倾角（不可调） 1o30′ ± 30′时前 左右主销后倾角最大允差 30′后轮 主销内倾角（不可调） 13o47′定位 前束（双轮，不可调） 12′ ± 20′参数 后 前束角左右允差 20′轮 车轮外倾角（不可调） -1o30′ ± 20′左右轮外倾角最大允差 30′检 测 方 法 采 用 车 轮 定 位 检 测 台 测 试产品数据 车轮定位参数 10.05.2001 1.3-001 SVW 生产的所有车型 车轮定位参数 10.05.2001 1.3-001 六、 上海帕萨特轿车（ SVW7183AGi 、 SVW7183BGi ）车轮定位参数前束（双轮） 20′± 10′车轮外倾角 -35′ ± 25′空载 前 左右轮外倾角最大允差 30′时前 轮 主销后倾角（不可调） 3o30′ ± 30′后轮 主销内倾角（不可调） 3o30′ ± 1o30′定位 后 前束（双轮，不可调） 20′ -10′+15′参数 轮 车轮外倾角（不可调） -90′ ± 20′左右轮外倾角最大允差 30′检 测 方 法 采 用 车 轮 定 位 检 测 台 测 试。
