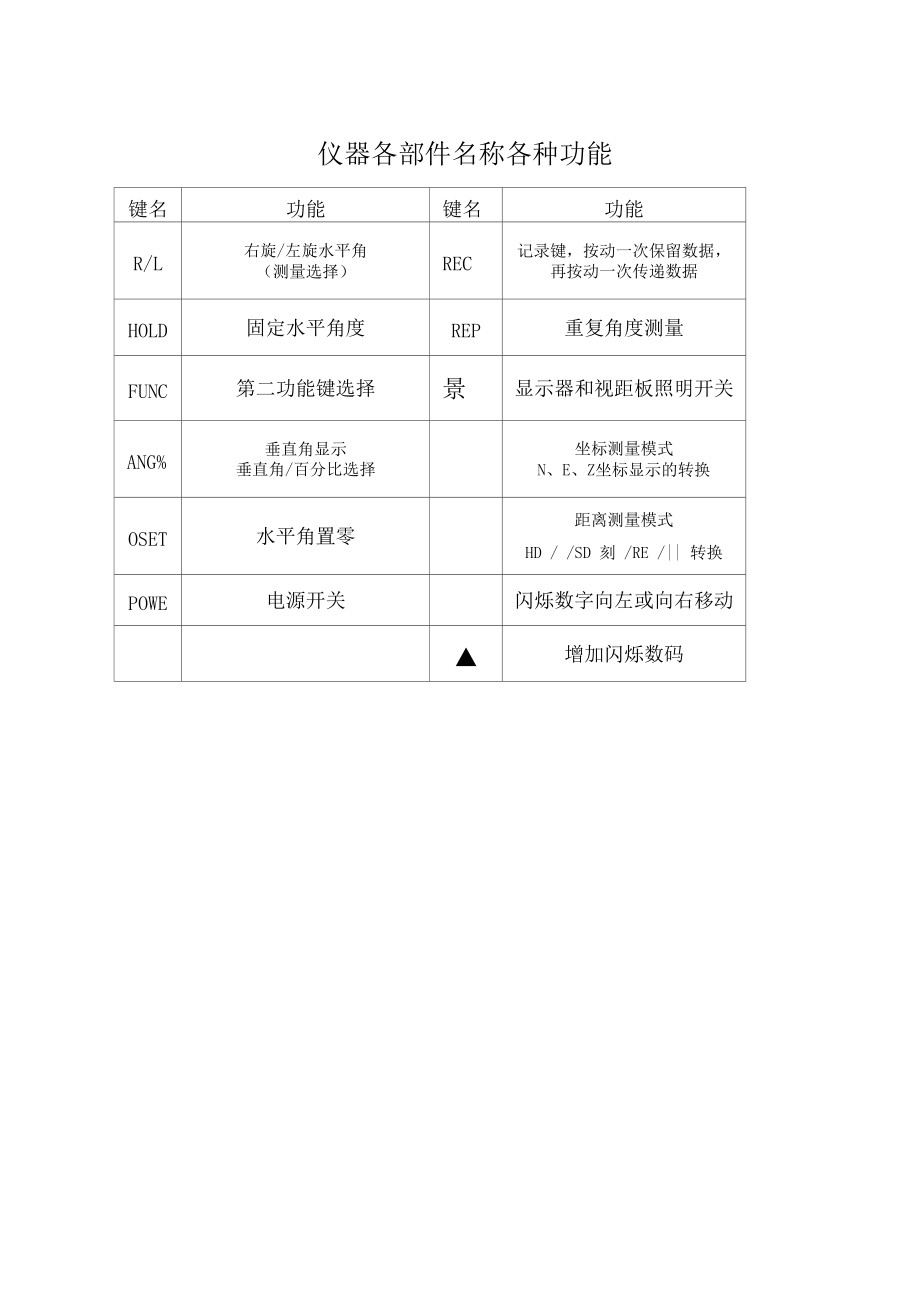

仪器各部件名称各种功能键名功能键名功能R/L右旋/左旋水平角（测量选择）REC记录键，按动一次保留数据，再按动一次传递数据HOLD固定水平角度REP重复角度测量FUNC第二功能键选择景显示器和视距板照明开关ANG%垂直角显示垂直角/百分比选择坐标测量模式N、E、Z坐标显示的转换OSET水平角置零距离测量模式HD / /SD 刻 /RE /|| 转换POWE电源开关闪烁数字向左或向右移动▲增加闪烁数码显示标记SBBBSBddBB rr^■ •显示内容显示内容V垂直角电池电压HR水平角右旋递增EDM工作HL水平角左旋递增水平距离Ht重复测量角度累计斜距HAVG重复测量次数/角度平均值高差REP重复角度测量N坐标TILT倾斜校正模式E坐标F功能键选择模式Z坐标%百分比SO放样测量G显示单位GON 水平角右旋增量和垂直角测量（确定处于测角模式）操作过程操作显示①瞄准第一个目标A瞄准AV 9030'40”HR 2030'40”②把目标A的水平读数置于0°00F00\ 按2次［OSET］键按2次[OSET]键V 9030'40"HR 0000'00"③瞄准第二个目标B,将会直接显示目标B的水平度盘读数和垂直角瞄准BV 90。
40'40"HR 12525'20"当操作仪器不当，或仪器内部出现异常时，显示屏上会出现如下错误信息符号，此时应采用相应的措施处理，其错误信息符号含义和相应的措施如下所示错误显示内容措施b仪器倾斜超过3，正确整平仪器E01仪器照准部转动太快（超过4转/秒）按［0SET］键，返回测量模式E02望远镜转动太快（超过4转/秒）按［OSET］显示“OSET”后，转动望远镜置放0位E03内部测角系统出现问题关机然后再开机，有时震动会产生这种误差，应减少震动E04在重复测角时，每次测量值之差超过30'时显示按［OSET］键，重新开始测量E51在天顶、天底±9之内，不可能进行两差校正置折射率和地球曲率修正模式为OFF或从超出天顶或天底±9的位置开始测量E70当垂直角0位校正操作过程有误差或在与水平角的夹角超过±45时进行0为校正关机再开机，确定程序再进行校正E80sDJD2与外围设备传输数据发生错误确定电缆连接及操作过程是否正确E99在进行垂直角0位校正时，内存系统发生错误关机，再开机，确定程序是否正确，再进行校正。
