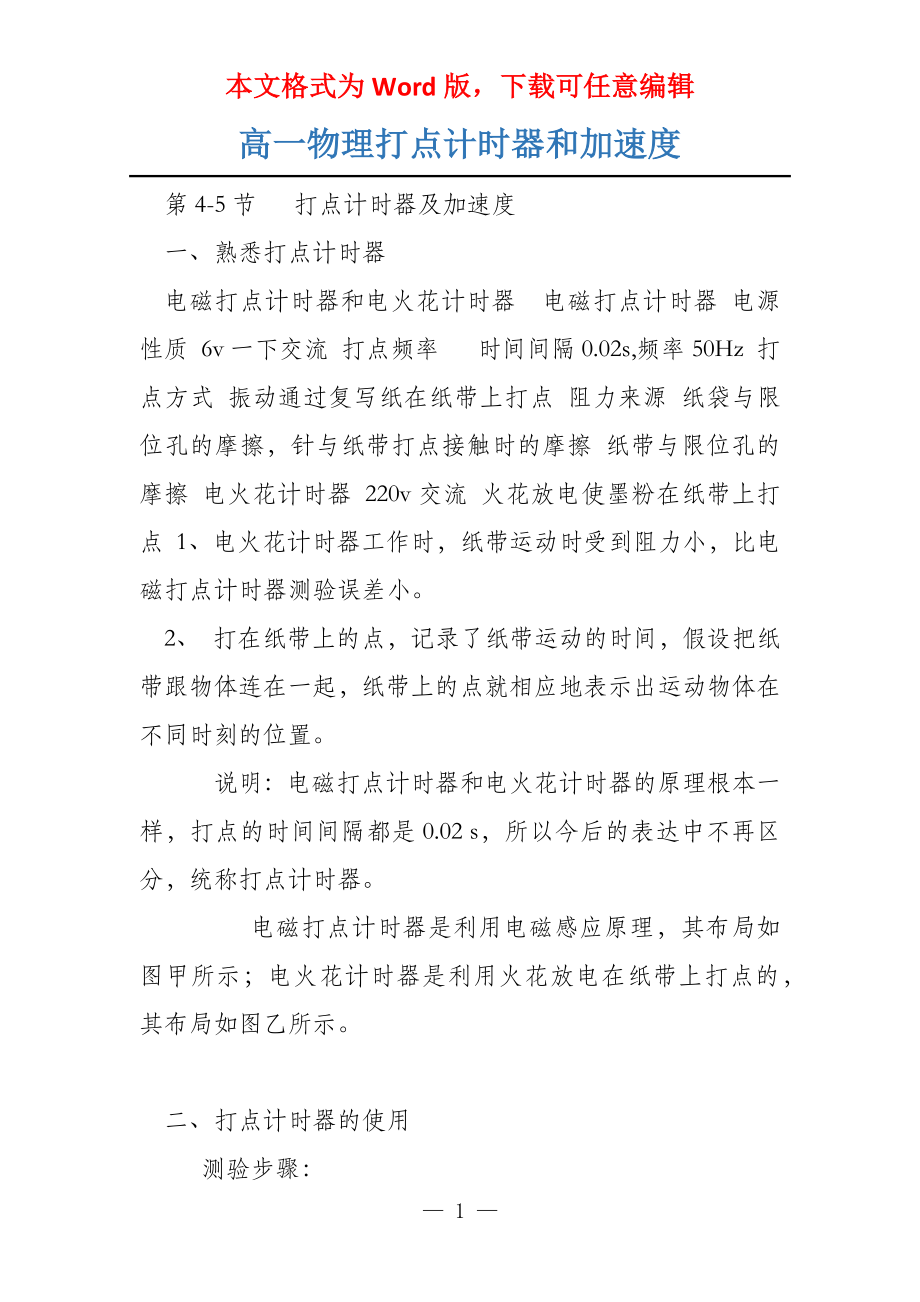

本文格式为Word版，下载可任意编辑高一物理打点计时器和加速度 第4-5节 打点计时器及加速度 一、熟悉打点计时器 电磁打点计时器和电火花计时器 电磁打点计时器 电源性质 6v一下交流 打点频率 时间间隔0.02s,频率50Hz 打点方式 振动通过复写纸在纸带上打点 阻力来源 纸袋与限位孔的摩擦，针与纸带打点接触时的摩擦 纸带与限位孔的摩擦 电火花计时器 220v交流 火花放电使墨粉在纸带上打点 1、电火花计时器工作时，纸带运动时受到阻力小，比电磁打点计时器测验误差小 2、 打在纸带上的点，记录了纸带运动的时间，假设把纸带跟物体连在一起，纸带上的点就相应地表示出运动物体在不同时刻的位置 说明：电磁打点计时器和电火花计时器的原理根本一样，打点的时间间隔都是0.02 s，所以今后的表达中不再区分，统称打点计时器 电磁打点计时器是利用电磁感应原理，其布局如图甲所示；电火花计时器是利用火花放电在纸带上打点的，其布局如图乙所示 二、打点计时器的使用 测验步骤： ⑴把打点计时器固定在桌子上，按照要求装好纸带。
⑵打点计时器接交流电源 ⑶接通电源，用手水平地拉动纸带，纸带上就打出了一行小点，随后立刻关闭电源 ⑷取下纸带，从能看得清的某个点数起，数一数纸带上共有多少个点，假设共有n个点，那么点的间隔数为n-1个，那么纸带的运动时间t＝0.02（n-1） s ⑸用刻度尺测量一下从开头计数的一点到结果一点n间的距离 ⑹利用公式v=Δx/Δt计算出纸带在这段时间内的平均速度 说明： ①打点计时器是一种记录运动物体在确定时间间隔内位移的仪器 ②在使用前应了解它的布局，在使用时要遵照操作规程 例1】电磁打点计时器是一种使用______电源的计时仪器，它的工作电压是________ V，当电源频率是50 Hz时，它每隔______ s打一 次点使用打点计时器时，纸带应穿过________，复写纸应套在________上，并要放在纸带的____面；打点时应先__________，再让纸带运动 练习 1、使用电火花计时器分析物体运动处境的测验中： ⑴在如下根本步骤中，正确的排列依次为____________________。
A.把电火花计时器固定在桌子上 B.安放纸带 C.松开纸带让物体带着纸带运动 D.接通220 V交流电源 E.按下脉冲输出开关，举行打点 学点2 用打点计时器测量瞬时速度 1、用打点计时器测量瞬时速度的方法与步骤： ①把打点计时器固定在桌子上 ②按照说明把纸带装好 ③启动电源，用手水平地拉动纸带，纸带上就打出一系列的点随后立刻关闭电源 ④取下纸带，从能够看清的某个点开头，每隔0.1 s，即每５个点取１个“测量点”标出０，１，２，…，５，如图1-4-3所示 图1-4-3 ⑤根据v＝Δx/Δt计算出0，1，2，…,5各点邻近的平均速度，把它当作计时器打下这些点时的瞬时速度，并记录来，点０作为计时起点，t＝０，便可看出手拉纸带运动的速度变化处境 说明：①在使用电磁打点计时器时把纸带穿过限位孔，把复写纸片压在纸带上，在使用电火花计时器时，把墨粉纸盘套在纸盘轴上 ②使用时，务必先通电，再拉动纸带 ③测量瞬时速度在选择测量点0，1，2，…，5时，每隔0.1s选择一个较好，便当计算；在选择位移Δx时，应包含上面这个点的一段位移。
④用平均速度v=Δx/Δt代替测量点的瞬时速度，选取的Δx越小（即Δt越短），平均速度越接近瞬时速度，误差越小 【例2】打点计时器所用电源的频率为50 Hz,某次测验中得到的一条纸带，用毫米刻度尺测量处境如图1-4-4所示，纸带在A、C间的平均速度为____ m/s，在A、D间的平均速度为_____ m/s,B点的瞬时速度更接近 于______ m/s 练习 1、用同一底片对着小球运动的路径每隔0.1 s拍一次照，得到的照片如图1-4-5所示求１到６间小球的平均速度 学点3 用图象表示速度 以速度v为纵轴，时间t为横轴建立直角坐标系，根据用打点计时器测出的各时刻的瞬时速度值，用描点法在坐标系中描出各个点，再用平滑的曲线将各点连接起来，就得到一条能反映速度随时间变化关系的图线，描述速度v与时间t关系的图象，叫做速度—时间图象或v－t图象 说明：①匀速直线运动的图象是一条平行于t 轴的直线匀速直线运动的速度大小和方向都不随时间变化，其v－t图象如图1-4-6（1）所示 ②从匀速直线运动的v-t图象不仅可以看出速度的大小，而且可以求出位移，据位移公式x=vt，在速度图象中就对应着边长分别为v和t的一块矩形面积（图（2）中画斜线的片面）。
③从v-t图上可以直观地看出速度随时间的变化处境 【例3】在研究物体做变速直线运动的测验中，根据测验数据算出了物 体在各不同时刻的瞬时速度如下表 ⑴画出物体的v－t图象 ⑵若０到１两测量点间距离Δx=5.6 cm,试求出t=0.06 s时的瞬时速度 测量点序号 对应时刻（t/s） 瞬时速度（cm/s） 0 0 42 1 0.1 82 2 0.2 102 3 0.3 110 4 0.4 168 三、速度变化快慢的描述——加速度 （一）、加速度 1.定义： 加速度是速度的变化量与发生这一变化所用时间的比值 2.物理意义： 表示速度变更快慢的物理量，其数值越大表示在单位时间内速度变更的越快 3.定义式： a＝△v/△t =（v-v0）/△t 4.单位：米每二次方秒 写作：m／s2或m·s-2 例题1.关于加速度的含义，以下说法正确的是：（ ） A、加速度表示速度的增加 B、加速度表示速度变化 C、加速度表示速度变化快慢 D、加速度表示速度变化的大小 （二）.加速度方向与速度方向的关系 加速度是矢量，方向与速度变化量△v的方向一致. 在变速直线运动中，速度的方向始终在一条直线上，取初速度v0的方向为正方向. （1）若vt>v0，速度增大，a为正值，表示a的方向与v0的方向一致； （2）若vt
求火车的加速度 （三）匀变速直线运动中的加速度 在匀变速直线运动中，速度是平匀变化的，比值（vt-v0）/t是恒定的，即加速度a的大小、方向不变更.因此，匀变速直线运动是加速度不变的运动. 什么是变化率？ 一个量的变化跟时间的比值，即单位时间内该量变化的数值，叫做这个量对时间的变化率 变化率表示变化的快慢，不表示变化的大小 加速度等于速度的变化和时间的比值，因而加速度是速度对时间的变化率识别于速率） （四）加速度和速度的识别 (1)速度大的加速度不确定大（例如飞机以600m/s的速度匀速飞行）,加速度大的速度不确定大（火箭刚刚升空时,速度不是很快,但加速度极其大.）. (2)速度变化量大,加速度不确定大（由a＝△v/△t得知） (3)加速度为零,速度可以不为零（匀速直线运动）;速度为零,加速度可以不为零（竖直上抛物体到达最高点时，速度为0，加速度为g） 识别: 加速度描述的是速度变更的快慢; 速度描述的是位置变更的快慢 对比速度v、匀变速直线运动中速度变更Δv、和加速度a. 3、平均加速度 （1）、公式： a＝? v / ? t （2）、物理意义：描述速度变化的平均快慢程度 4、瞬时加速度 （1）、定义：物体运动到某一位置 （或在某一时刻）时的加速度 在某一位置邻近，或在某一时刻邻近，取一小段足够小的时间，物体在这一足够小的时间内的平均加速度近似称为这一时刻的瞬时加速度。
在微小的时间内，平均加速度等于瞬时加速度 匀变速运动：加速度不变的运动这种运动中，平均加速度与瞬时加速度相等 （五） 从v-t图像看加速度 1、前2秒内的加速度 a?v2?v04?1?m/s2?1.5m/s2t0?222、2s—4s的加速度：0 3、4s—6s的加速度： a?v6?v40?4?m/s2??2m/s2t4?62留神：加速度为负值表示速度减小，此时，加速度方向与速度方向相反 V-t图像的斜率就是加速度（比较s-t图的斜率是物体的速度） 练习： 1、甲图中OA、AB、BC段表示质点在作什么运动？试求各段时间内质点的加速度 乙图中OA、AB、BC段表示质点在作什么运动？试求各段时间内质点的速度 — 8 —。
