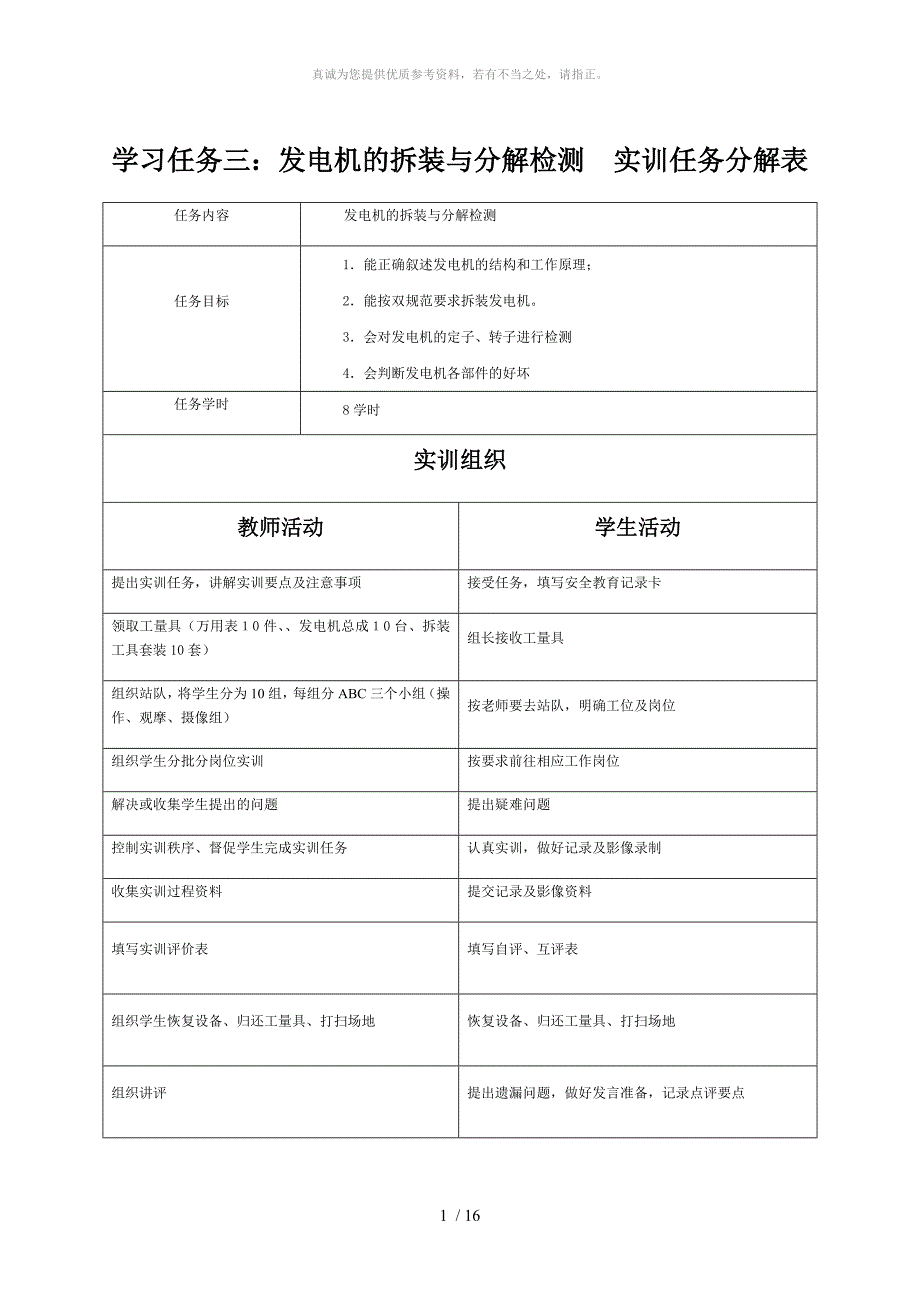

真诚为您提供优质参考资料，若有不当之处，请指正学习任务三：发电机的拆装与分解检测 实训任务分解表任务内容发电机的拆装与分解检测任务目标1．能正确叙述发电机的结构和工作原理；2．能按双规范要求拆装发电机3．会对发电机的定子、转子进行检测4．会判断发电机各部件的好坏任务学时8学时实训组织教师活动学生活动提出实训任务，讲解实训要点及注意事项接受任务，填写安全教育记录卡领取工量具（万用表１0件、、发电机总成１0台、拆装工具套装10套）组长接收工量具组织站队，将学生分为10组，每组分ABC三个小组（操作、观摩、摄像组）按老师要去站队，明确工位及岗位组织学生分批分岗位实训按要求前往相应工作岗位解决或收集学生提出的问题提出疑难问题控制实训秩序、督促学生完成实训任务认真实训，做好记录及影像录制收集实训过程资料提交记录及影像资料填写实训评价表填写自评、互评表组织学生恢复设备、归还工量具、打扫场地恢复设备、归还工量具、打扫场地组织讲评提出遗漏问题，做好发言准备，记录点评要点学习任务三：发电机的拆装与分解检测学习目标： 1．能正确叙述发电机的结构和工作原理；2．能按双规范要求拆装发电机3．会对发电机的定子、转子进行检测4．会判断发电机各部件的好坏学习时间：8学时情景导入：发电机是汽车的主要电源，其功用是在发动机正常运转时（怠速以上），向所有用电设备（起动机除外）供电，同时向蓄电池充电。
一、 资讯1、根据下图说出发电机和蓄电池的连接方式是并（ ）联，串（ ）联在正确的括号内打ⅴ ）观察你所拆下来的发电机后面有几个接线端子分别是 端子， ，端子 端子 2、查找资料了解发电机的结构组成完成下图3、定子的连接方法及作用 （ ）连接方法 （ ）连接方法 定子的作用是: 4、转子的作用是什么： 并在下图中完成空白方框内的内容 5、根据下图查找资料描述一下发电机的基本工作原理发电原理： 二、计划与实施领取学习任务 ： 1）汽车发电机的拆装流程 2）交流发电机的检查； 3）整流器的检查（主要是整流二极管） 实训准备：工作衣１件（自备）、工作页、万用表１把、发电机一台、拆装工具套装1套实训组织：在教师指导下，分批分工位进行（活动一）、汽车发电机的拆装流程A组操作、B组观摩、C组摄像，操作结束后依次轮换使用万用表对发电机外接线柱进行测量，可以初步判定发电机状态。
起动发电机，检查发电机数否工作正常拆下电刷及电刷架紧固螺钉，取下电刷架总成紧固螺钉在什么位置？在前后端盖上做记号，拆下连接前后端盖的紧固螺栓，将其分解为与转子结合的前端盖和与转子连接的后端盖两大部分注意：不能单独将后端盖分离出来，否则会扯断定子绕组与整流器的连接线（即三相定子绕组端头）将转子夹紧在台虎钳上，拆下带轮紧固螺母后，可依次取下带轮、风扇、半圆键、定位套拆下零件时应注意哪些事项？ 将前端盖与转子分离，若该部装配过紧，可用拉器拉开或用木锤轻轻敲，使之分离注意：铝合金端盖容易变形，因此拆卸时因均匀用力拆掉防尘罩，拆掉后端盖上的三个螺钉，即可将防护罩取下防尘罩的主要作用有哪几点？ 拆下定子上四个接线端（三相绕组首端及中性点）在散热板上的连接螺母，使定子与后端盖分离。
拆下散热板后，观察散热板，了解它是如何散热的，散热不良会产生哪种后果？拆下后端盖上紧固整流器总成的螺钉，取下整流器总成注：若经检验所有二极管均良好，该步骤可不进行零部件清洗，对机械部分可用柴油或清洁液清洗，对电气部分如绕组、散热板及全封闭轴承，宜用干净的棉纱擦拭去表面的尘土、脏污注：发电机拆装要按照工艺要求进行，禁止生敲硬卸而损坏机件拆下的零件要按照规范清洗并按照顺序摆放，对有问题的零件和拆解复杂部位的顺序和连接方法，必要时要有详细记录安装按相反的工序，你能单独操作吗？操作情况记录表能否单独完成该项操作在操作过程中共出现了几次失误？完成该项操作共花费多长时间？你认为经过训练在0失误的情况下你在多少分钟能完成该项任务在该项操作中你还遇到哪些问题需要老师指点？完成下面学习任务：1、 汽车发电机作为汽车运行中的 担负着向 之外所有用电设备供电的任务，并向 充电，有 、 两种2、 交流发电机按有无电刷可分为 和 按磁场绕组的搭铁部位不同可分为 和 。
3、 有些交流发电机带有 它是从 的中性点引出来的中性点对外壳之间的电压称为 ，它等于发电机输出电压的 4、 向交流发电机的磁场绕组供电使其产生磁场称为 交流发电机的转子绕组的励磁方式有两种，一种由 供电称为 ，另一种由 供电称为 活动二）、交流发电机的检查B组操作、C组观摩、A组摄像，操作结束后依次轮换转子绕组短路与短路的检查，用万用表的低电阻档检测两滑环之间的电阻，应符合技术标准，若阻值为“∞”则说明 ；若阻值过小则说明 ，一般阻值约为3.5至6Ω检查转子绕组与铁心之间的绝缘情况，用万用表导通档检测两滑环与铁心（或转子轴）之间的导通情况若为零且表发出 ，说明有搭铁故障正常应为“∞”滑环的检查，滑环表面应平整光滑，无明显烧损，否则用“00”号砂布打磨，两滑环间隙处应无积物，滑环圆度误差不超过 毫米，厚度不小于 毫米转子轴检查，用百分表检查轴的弯曲，弯曲度不超过0.05毫米，径向圆跳动公差不超过0.1毫米，否则应校正注意：爪形磁极在转子轴上应固定牢靠，间距相等。
定子绕组短路与断路的检查，用数字万用表的低电阻档位检测定子绕组三个接线端，两两相测正常值时阻值小于 Ω且相等，阻值为“∞”，说明断路，阻值为0 说明 检查定子绕组与定子铁心间的绝缘情况用数字万用表导通档测定子绕组接线端与铁心间的电阻若电组过小（表内发出响声）说明有绝缘不良的情况正常应指示“∞”操作情况记录表能否单独完成该项操作在操作过程中共出现了几次失误？完成该项操作共花费多长时间？你认为经过训练在0失误的情况下你在多少分钟能完成该项任务在该项操作中你还遇到哪些问题需要老师指点？完成以下学习任务：1、 三相绕组的连接方式可分为 和 2、 可以保证交流发电机输出电压不受 和 变化的影响，使其保持稳定，以满足 的需要3、 目前使用的调节器有 、 和 三种4、 电磁振动式调节器有 和 二种二、判断题1、发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相120度电角度，且匝数相等。
） 2、硅整流器是利用二极管的单向导电性将直流电转变为交流电的 （ ）3、当发电机的转速达到一定值后发电机输出电压达到或超过蓄电池电压时，自励变他励 ）（活动三）、整流器的检查（主要是整流二极管）C组操作、A组观摩、B组摄像，操作结束后依次轮换检测正极管，用数字万用表的导通档位，黑表笔接整流器端子“B”，红表笔分别接整流器各接柱万用表均应导通，否则说明该二极管断路，应更换整流器总成调换两表笔进行测试，此时万用表均不导通，否则说明二极管 ，应更换整流器总成检测负极管，用数字万用表的导通档位，红表笔接整流器端子“E”，黑表笔分别接整流器各接柱，万用表均应导通，否则说明该二极管断路，应更换整流器总成调换两表笔进行测试，此时万用表均不导通，否则说明二极管 ，应更换整流器总成不分解发动机情况下检测二极管，用万用表的导通档位，黑表笔接发电机电枢“B”接柱，红表笔接发电机端盖若阻值在40到50Ω以上，说明无故障；若阻值在10Ω左右，说明有失效的二极管，需拆检；若阻值为0Ω，说明有不同极性的 。
操作情况记录表能否单独完成该项操作在操作过程中共出现了几次失误？完成该项操作共花费多长时间？你认为经过训练在0失误的情况下你在多少分钟能完成该项任务在该项操作中你还遇到。
