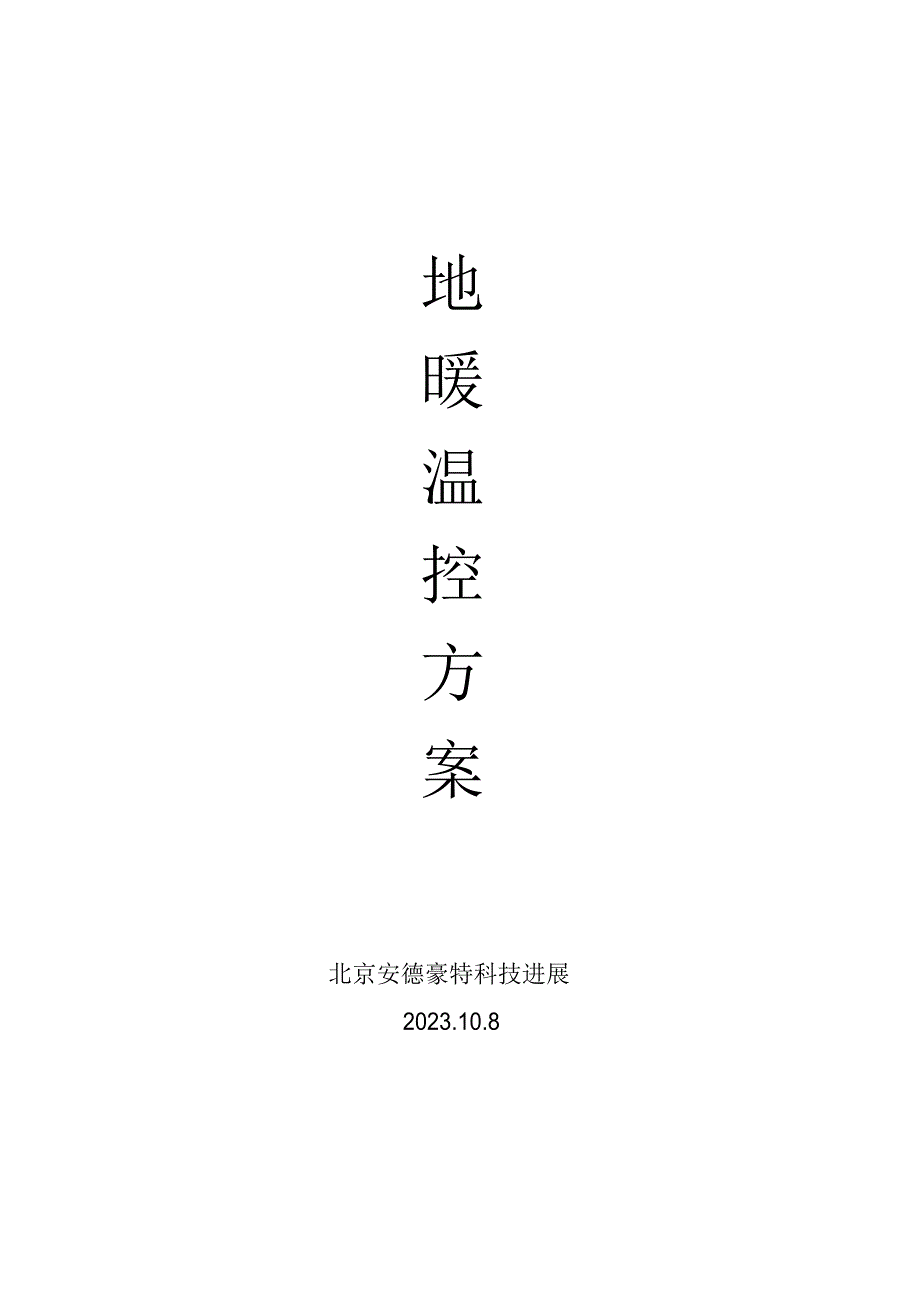

地暖温控方案北京安德豪特科技进展2023.10.8低温辐射采暖设计方案一、工程介绍本工程为青海中房银川公司夏都府邸西区 2#楼的低温地板辐射采暖系统二、 方案设计内容本方案主要对 2#楼标准层的C 户型关于地暖的温度掌握做一下经济及技术方面的比较三、 工程概况工程为地下1 层地上 18 层的高层建筑，总采暖面积约49795 ㎡本工程承受锅炉房集中供热，供水55℃，回水 45℃C 户型根本状况：1、 户型建筑面积：129.45 ㎡ 地暖铺设面积：113.27 ㎡2、 采暖热负荷：7140.128W 采暖热指标：63.04W/㎡四、 设计依据1、《采暖通风与空气调整设计标准》〔GB50019-2023〕2、《高层民用建筑设计防火标准》〔GB50045-95〕(2023 年版)3、《地面辐射供暖技术规程》〔JGJ142-2023〕 五、设计参数1、室外设计参数：1） 、冬季采暖室外计算干球温度 —13℃2） 、冬季室外平均风速 1.7m/s3） 、主导风向 SE4)、大气压力 冬季 77.51KPa 夏季 77.35Kpa2、室内设计参数：冬季采暖室内计算温度：客厅、卧房：20℃ 住宅卫生间：25℃ 厨房：15℃3、 主要维护构造热工计算参数外墙：0.48W/㎡·K 外窗：2.50 W/㎡·K进户门：1.7 W/㎡·K 非采暖房间隔墙：0.38 W/㎡·K六、地暖设计平面图地暖的温度掌握方案一、地暖水暖渐成不行缺的家用设施对于宠爱近地面生活方式的人而言，冬季最重要的就是地面可以供暖。
这几年， 地暖渐渐走入寻常百姓家，为越来越多的家庭带来安康的取暖方式有了来自地面的舒适温度，即使窗外寒风阵阵，我们照旧可以盘腿坐在家中的地上，满足地品茶谈天因此，地暖确定是近地面生活人群冬季不能缺少的家用设施低温热水地板辐射采暖〔俗称地板采暖〕源于北欧，它以低温热水为媒介，通过铺设在地板内的水管使地面升温，以整个地面作为散热面对室内均匀地辐射热量比空调及其它供暖设备更具优势的是，地板采暖符合中医学中“足温头凉”的原理，暖空气从下向上，使室内空气形成良好循环，对人体安康很有好处除此之外，地暖还具备以下三点优势：节能环保：在同样满足温和舒适条件下，地板采暖的温度设置可比其他采暖方式低 2-3°C，从而节约采暖能耗；整个系统不会产生任何污染舒适美观：室内温度均匀、温差较小、梯度合理，加热人体最简洁感觉严寒的足部区域，符合人体生理学需求；不占用室内空间，可充分展现装修共性安康安全：不会导致室内空气对流所产生的尘埃飞扬，可削减空气污染，消退了散热设备和管道积尘及挥发的异味；使用 40-60°C 热水低温采暖，避开发生烫伤二、地暖温控技术的必要性低温热水地板辐射采暖〔简称：地暖〕以其舒适性和节能性在全世界已经成为一种主流的采暖方式。
目前我国的建筑采暖中已经大量承受地暖，但是我国的总体地板采暖技术相对于兴旺国家还是比较落后的，尤其是系统温度掌握技术〔水温掌握和室温掌握〕方面《地面辐射供暖技术规程》〔JGJ142-2023〕第 3.1.1 条规定：低温热水地面辐射供暖系统的供水温度不应超过60℃，民用建筑供水温度宜承受30-50℃，供回水温差不宜大于 10℃系统温度的掌握打算了地板采暖的舒适性和节能性始终以来，我国集中供暖承受的收费方式都是按房间的供暖面积来收费的，这样的采暖收费方式不仅造成了热源的铺张，而且使住户无法自由的掌握房间的采暖温 度近几年来一些大城市已经开头实施了分户热计量的采暖方式，在房间的入户管上加装热计量表，依据热量来收费，用户可以依据日常的生活习惯来调整室内的采暖温度，如无人在家时，可以关闭采暖系统，不仅削减了热源的铺张，而且为用户节约了采暖费用承受分户热计量的采暖方式，就更加能表达出地暖系统温度掌握的节能效果，也提高了对采暖温度掌握的要求，地暖系统的温控技术必不行少三、地暖温控系统解决方案1、手动掌握方案人工设定各支路〔区域〕的进水流量调整与回水的恒温阀调整，能实现各区域的静态温度掌握初期投资较低，可预留掌握线缆，加装温控器、电热执行器，可升级为自动恒温掌握。
2、分户恒温掌握方案在标准型的根底上增加一个温控器与一个电动阀〔或电热阀〕，温控器备有掌握锅炉的联动输出当房间温度到达设定的舒适温度时，电动阀自动关闭、也可以使锅炉停顿工作在确保舒适的前提下，实现自动化掌握与节能运行3、分室恒温舒适掌握方案地暖分水器就是将热源产生的热水分成假设干支路，分别供向每个房间或回路，使每个房间能到达独立掌握每个回路的水向地面散发热量后集合到集水器再返回热源处，使水循环加热在每个支路〔区域〕上安装温控器与电热执行器〔温控器备有掌握锅炉的联动输出〕每个房间可以任意设置不同的温度，当房间温度到达设定温度时，电热执行器工作，使集水器支路的恒温阀关闭依据实际需求，个别支路可以不装电热执行器与温控器〔如储物室、内阳台等〕特点：舒适、节约、共性化、房间独立恒温，可实现壁挂炉、水泵联动，智能化系统掌握方案，配置完善初期投资较高地暖温度掌握方案比照各种方案技术与经济比较功能特点掌握方案常规传统工作原理及特点 适用范围分、集水器前进回水管上无调整 适用于对房间装置，只在管井处装有调整阀 温度的掌握要能否 操作自控 性节能 舒适 初投效果 程度 资方案手动掌握门不能实现分户流量调整在各支路的进回水管上装设人工调整的进水流量阀与回水的恒温阀，能实现各区域的静态温求较低，追求经济实惠的用户适用于家里常有老人小孩在家，对室内采暖温度的有要求，否 / 差 差 低否 差 一般 一般 较低方案 度掌握。
初期投资较低，可预留且期望前期投掌握线缆，加装温控器、电热执分户自动恒温掌握方案行器，可升级为自动恒温掌握在常规传统方案 的根底上增加一个温控器与一个电动阀〔或电热阀〕，温控器备有掌握锅炉的联动输出当房间温度到达设定的舒适温度时，电动阀自动关闭、也可以使锅炉停顿工作在确保舒适的前提下，实现自动化掌握与节能运行用在集中供热系统中，当房间温度到达设定温度时，电动阀自动关闭，切断供水，节约能源在地暖分水器的每个支路〔区域〕上安装温控器与电热执行器〔温控器备有掌握锅炉的联动输出〕每个房间可以任意设置不同的温度，当房间温度到达设资比较经济的用户本方案适用于实行分户热计量的集中采暖方式，和装有壁挂炉的分户采暖方式，对温度掌握有肯定要求的用户适用于对各房间的温度掌握要求较高，期望能依据需要自动调整供回水较舒能 好 好 适中适分室恒温 定温度时，电热执行器工作，使 温度，以到达设自动舒适 集水器支路的恒温阀关闭依据定的舒适温度的用户能 好 较好 舒适 较高掌握方案实际需求，个别支路可以不装电热执行器与温控器〔如储物室、内阳台等〕特点：舒适、节约、共性化、房间独立恒温，可实现壁挂炉、水泵联动，智能化系统掌握方案。
该方案初投资较高，适用于对室内温度环境要求较高，费用考虑在其次的中高端用户针对夏都府邸西区２＃楼标准层Ｃ户型的采暖造价比较合计〔元〕3．工程材料〔辅材〕1、 常规传统方案造价〔无掌握装置〕工程名称配置名称1．水力安排系统夏都府邸西区 2#楼(C 户型)品牌 技术型号规格及说明采暖面积单价(元)单位数量集分水器加达 JD-706155路6合计〔元〕2．采暖末端〔地面采暖〕地面盘管天奋PE-X(b)dn202.8米587聚苯乙烯保温板清华园EPS-20 MM6.5㎡113.27铝箔反射膜临朐70µm〔 45g〕1.5㎡113.27主管道加保温金工PE-RTdn257.5米32连接收道、阀门的辅料650项1合计〔元〕4．安装人工费地面铺设人工费6.5㎡113.27主管道安装费2.5米28合计〔元〕工程总价〔含税 元〕〔1+2+3+4 〕*1.0341工程单价〔元/㎡〕4732.07/113.27工程名称夏都府邸西区 2#楼(C 户型)采暖面积配置名称品牌技术型号规格及说明单价(元)单位数1．水力安排及掌握系统集分水器加达JD-706375路调整阀金金DN2525个Y 型过滤器金金DN2530个合计〔元〕2．采暖末端〔地面采暖〕地面盘管天奋PE-X(b)dn202.8米58聚苯乙烯保温板清华园EPS-20 MM6.5㎡113铝箔反射膜临朐70µm〔 45g〕1.5㎡113合计〔元〕3．工程材料〔辅材〕主管道加保温金工PE-RTdn257.5米3连接收道、阀门的辅料650项合计〔元〕4．安装人工费地面铺设人工费6.5㎡113主管道安装费2.5米2合计〔元〕工程总价〔含税 元〕〔1+2+3+4 〕*1.0341工程单价〔元/㎡〕4964.75/113.272、 手动掌握方案造价合计〔元〕4．安装人工费工程名称配置名称1．水力安排及掌握系统夏都府邸西区 2#楼(C 户型)品牌 技术型号规格及说明采暖面积单价(元)单位数量集分水器加达 JD-706375路6调整阀金金 DN2525个3Y 型过滤器金金 DN2530个1电动〔热〕阀柯耐弗 HV230220只1温控器柯耐弗 CKN301 〔DW〕220只1合计〔元〕2．采暖末端〔地面采暖〕地面盘管天奋PE-X(b)dn202.8米587聚苯乙烯保温板清华园EPS-20 MM6.5㎡113.27铝箔反射膜临朐70µm〔 45g〕1.5㎡113.27合计〔元〕3．工程材料〔辅材〕连接主管道加保温金工PE-RTdn257.5米32连接收道、阀门的辅料650项1电气辅料150项1地面铺设人工费8㎡113.27主管道安装费2.5米28合计〔元〕工程总价〔含。
