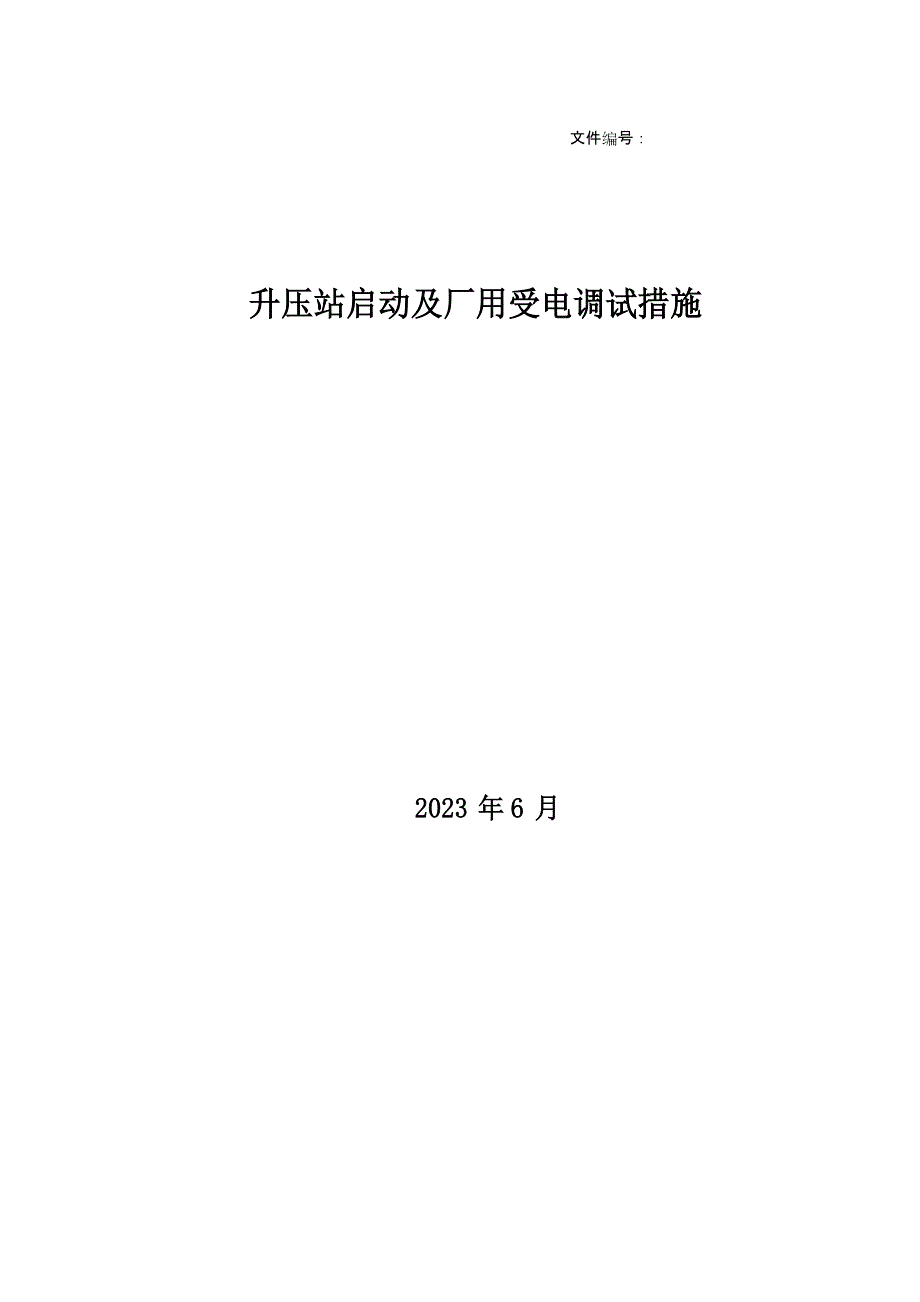

文件编号：升压站启动及厂用受电调试措施2023 年 6 月措 施 编 号：措 施 日 期：2023 年 5 月工程负责人：工作人员：编写人员：审核：批准：摘 要本调试措施依据火电工程启动调试工作规定及机组调试合同要求，依据升压站一次系统和起备变保护设计要求，为了升压站整套启动和厂用受电的顺当进展，通过相关的试验确定设备是否具备投运条件而编写关 键 词升压站；整套启动；厂用受电；调试措施目 录1 概述 11.1 升压站简介 11.2 厂用受电简介 12 试验目的及依据 12.1 升压站试验目的 12.2 厂用受电试验目的 12.3 试验依据 23 启动前应具备的条件 23.1 升压站需具备的条件 23.2 厂用受电需具备的条件 34 安全措施 45 启动前一、二次系统检查 45.1 一次系统检查 45.2 二次系统检查 56 220kV 系统启动方案及步骤 56.1 220kV II 母母线充电 56.2 220kV I 母母线充电 56.3 220kV 系统合环试验 67 厂用受电试验程序 67.1 高压起动/备用变受电 67.2 6kV 厂用 1A 段母线受电 77.3 6kV 厂用 1B 段母线受电 77.4 6kV 厂用 2A 段母线受电 87.5 6kV 厂用 2B 段母线受电 87.6 带负荷测差动相量 87.7 充电完毕后的工作 88 留意事项 89 组织措施 99.1 组织形式 99.2 各机构职责 99.3 各单位职责分工 10附录 11 升压站启动及厂用受电调试措施 电厂工程升压站启动及厂用受电调试措施1 概述1.1 升压站简介电厂工程 220kV 升压站本期设计：2 个发变组间隔；1 个起备变间隔；2 回 220kV 出线间隔，1 个母联间隔，1 个母线 PT 间隔〔包括 220kV I 母、220kV II 母〕。
220kV 系统承受双母接线1.2 厂用受电简介电厂工程厂用受电起备电源由高压厂用起动备用变压器供电受电范围包括：起备变、200 乙断路器、起备变低压侧 6kV 厂用 1A 段备用电源进线断路器、6kV 厂用 1B 段备用电源进线断路器、6kV 厂用 2A 段备用电源进线断路器、6kV 厂用 2B 段备用电源进线断路器、6kV 厂用 1A 段母线电压互感器、6kV 厂用 1A 段备用进线电压互感器、6kV 厂用 1B 段母线电压互感器、6kV 厂用 1B 段备用进线电压互感器、6kV 厂用 2A 段母线电压互感器、6kV 厂用 2A 段备用进线电压互感器、6kV 厂用 2B 段母线电压互感器、6kV 厂用 2B 段备用进线电压互感器2 试验目的及依据2.1 升压站试验目的2.1.1 检查 220kV 升压站电压、电流回路的正确性2.1.2 检查 220kV 升压站线路、母线继电保护装置的牢靠性及正确性2.1.3 检查 220kV 升压站信息远传系统的正确性2.1.4 具备肯定负荷条件下，检查线路保护、母差保护差动向量2.2 厂用受电试验目的2.2.1 检查起备变在全电压冲击合闸状况下的运行状况。
检查起备变有载调压开关位置正确性2.2.2 检查起备变差动保护躲励磁涌流性能2.2.3 检查 6kV 备用电源进线 PT 二次电压幅值、相位及相序2.2.4 检查 1 号机组 6kV 厂用 1A 段母线 PT、1A 段备用进线 PT、1B 段母线 PT、1B 段备用进线 PT，并进展PT 核相检查2 号机组 6kV 厂用 2A 段母线 PT、2A 段备用进线 PT、2B 段母线 PT、2B 段备用进线 PT，并进展 PT 核相1 电厂工程升压站启动及厂用受电调试措施 2.2.5 厂用 6kV 带肯定负荷后，检查起备变差动向量及母差保护差动向量2.3 试验依据《火力发电厂根本建设工程启动及竣工验收规程》DL/T 5437-2023《火力发电建设工程机组调试质量验收及评价规程》DL/T 5295-2023《火力发电建设工程机组调试技术标准》DL/T 5294-2023《电力建设安全工程规程第 3 局部：变电站》DL 5009.3-2023《电力建设安全工作规程 第一局部：火力发电》DL5009.1--2023《防止电力生产重大事故的二十五项重点要求》国能安全[2023]161 号《输电线路保护装置通用技术条件》GB/T15145-2023《发电机变压器组保护装置通用技术条件》DL/T671-2023《母线保护装置通用技术条件》DL/T 670-2023《变压器保护装置通用技术条件》DL/T 770-2023《设计院设计图纸及一次设备资料》3 启动前应具备的条件3.1 升压站需具备的条件3.1.1 启动范围的场地平坦，道路畅通，土建工作具备启动条件。
3.1.2 启动范围的照明正常、牢靠场地清扫干净，设备绝缘瓷瓶清扫干净3.1.3 启动范围内的安装工作全部完毕，并阅历收合格3.1.4 启动范围内的调试工作完毕，并阅历收合格3.1.5 升压站直流系统、UPS 电源工作正常3.1.6 地网安装工作全部完毕，接地电阻测试符合规程要求3.1.7 **I 线、**II 线对侧一次、二次设备全部安装调试完毕，并经传动验收合格，线路工作全部完毕，安全措施撤除3.1.8 启动范围内设备编号、标志齐全、准确，全部一、二次接地应安全牢靠3.1.9 生产预备工作安排就绪，运行值班员正式上岗3.1.10 预备好有关图纸及厂家资料，预备好启动试验所需的仪器仪表3.1.11 启动范围内全部临时接地线均已撤除，断路器、隔离刀闸和接地刀闸全部在断开位置3.1.12 用 2500V 摇表检查一次回路绝缘符合规程要求3.1.13 检查二次回路绝缘，用 1000V 摇表测量应大于 10MΩ3.1.14 与中调通讯工作全部完毕，故障信息系统调试完毕，远动遥测、遥信与调度对调准确、通讯畅通，故障录波器调试完毕，并阅历收合格103.1.15 各保护定值按最定值通知单要求整定完毕。
母联充电保护定值按调度启动批准书的充电定值整定完毕3.1.16 **I 线、**II 线保护通道工作正常，两侧保护联调工作完毕3.1.17 向调度部门申请动力站220kV系统具备启动条件3.2 厂用受电需具备的条件3.2.1 预备好有关图纸及厂家资料3.2.2 预备好以下表计：万用表、相序表、相位表、兆欧表3.2.3 集控室和带电区之间有牢靠的通讯联系，受电时起备变处、6kV 配电间设专人进展监视并配有 或对讲机3.2.4 受电范围内一、二次设备应安装及调试全部完毕3.2.5 设备编号、标志齐全、准确，全部接地应安全牢靠3.2.6 检查母线相间距离、对地距离应符合要求3.2.7 检查母线对地、相间绝缘应良好3.2.8 检查二次回路绝缘，用 1000V 摇表测量应大于 10M3.2.9 220kV、6kV、0.4kV 投入系统的场地及绝缘瓷瓶彻底清扫干净，6kV、0.4kV 配电间和主厂房内低压配电装置操作区域范围内，环境干净、无施工痕迹，通风良好， 电缆沟盖板齐备，措施完备，安全警示和隔离保卫工作以及消防器材布设均符合规定要求，照明充分，通讯联络正常3.2.10 检查起备变内的油位、油质应合格，瓦斯继电器内气体排尽。
3.2.11 起备变有载调压传动正确，档位按调度部门要求整定完毕3.2.12 起备变风冷系统传动正确具备投入条件3.2.13 保护定值按最定值通知单要求整定完毕，掌握、信号回路经传动试验正确， 保护回路整组通电检查正确3.2.14 热工 ECS 组态调试完毕，并协作电气完成受电系统开关的传开工作3.2.15 有关的测量仪表、变送器、指示灯光、事故音响等应全部调试完毕，可投入使用3.2.16 受电设备的高压试验报告应齐全3.2.17 直流电源系统及 UPS 电源系统调试完毕3.2.18 与中调通讯工作全部完毕故障信息系统调试完毕远动遥测、遥信与调度对调准确、通讯畅通3.2.19 受电前申请电力建设工程质量监视中心站进展受电前监检并通过4 安全措施4.1 启动范围内的一、二次设备安装消防设施完善，同时配备适宜、充分的消防器材4.2 启动范围内应有足够的照明设备和牢靠的通讯工具4.3 受电范围内全部脚手架应撤除，运行设备挂警示牌，刀闸加锁，无围栏处应加临时围栏4.4 启动期间应配备足够的、经检验合格的安全工器具4.5 将1号发电机6kV厂用1A工作电源进线开关、6kV厂用1B工作电源进线开关拉出间隔，间隔门加锁，并悬挂警示牌。
4.6 将2号发电机6kV厂用2A工作电源进线开关、6kV厂用2B工作电源进线开关拉出间隔，间隔门加锁，并悬挂警示牌4.7 将 6kV 备用电源进线开关分支过流保护时限临时改为 0 秒4.8 受电前再次起备变进展本体及有载瓦斯保护跳闸试验4.9 受电范围内凹凸压配电室全部不参与本次受电的设备、开关负荷侧接地刀闸均置于合位，开关置试验位4.10 起备变中性点牢靠接地母联断路器 2023 充电保护，执行调度下发的定值4.11 启动期间应由试运指挥部统一指挥，全部人员〔包括保安、消防人员〕均应在现场值班，以保证启动的安全、顺当进展4.12 启动期间试验、操作人员应严格依据升压站运行规程和操作票制度进展，其他人员不得擅自进展操作4.13 启动期间受电范围内严禁无关人员进展施工，如有需要应经指挥部批准，并办理相关工作票4.14 启动期间一但发生特别状况应马上停顿工作并报告试运指挥部5 启动前一、二次系统检查5.1 一次系统检查5.1.1 检查本次启动所投入的设备一次连接完好，设备的接地牢靠，断路器、隔离刀闸、接地刀闸动作正常，断路器气体密度继电器压力表指示正常5.1.2 母线相色、标志齐全，设备编号正确，母线相间、对地距离符合规程要求。
5.1.3 检查启动范围内全部设备的对地及相间绝缘合格5.1.4 检查启动范围内全部隔离刀闸、接地刀闸及断路器均处于断开位置，不启动系统接地刀闸应处于合位5.1.5 检查起备变高压侧断路器在分闸位置，受电范围内凹凸压配电室全部开关在试验位置，并都在分闸位置5.2 二次系统检查5.2.1 检查端子螺丝紧固，无松动现象，端子头标号正确，保护和跳闸压板标识清楚5.2.2 检查全部 CT 二次无开路，PT 二次无短路现象，备用CT 应在就地端子箱短路接地5.2.3 检查保护定值整定无误，经通电检查牢靠动作，测量局部通电指示正确5.2.4 断开全部启动范围内断路器的操作电源及隔离刀闸的电机电源6 220kV 系统启动方案及步骤6.1 220kV II 母母线充电 7 月 10 日 8:30---9:306.1.1 按最定值单投入**II 线保护相应的功能压板、出口压板，退出线路重合闸6.1.2 合 II 母母线 PT 隔离刀闸 229、**II 线隔离刀闸 2。
