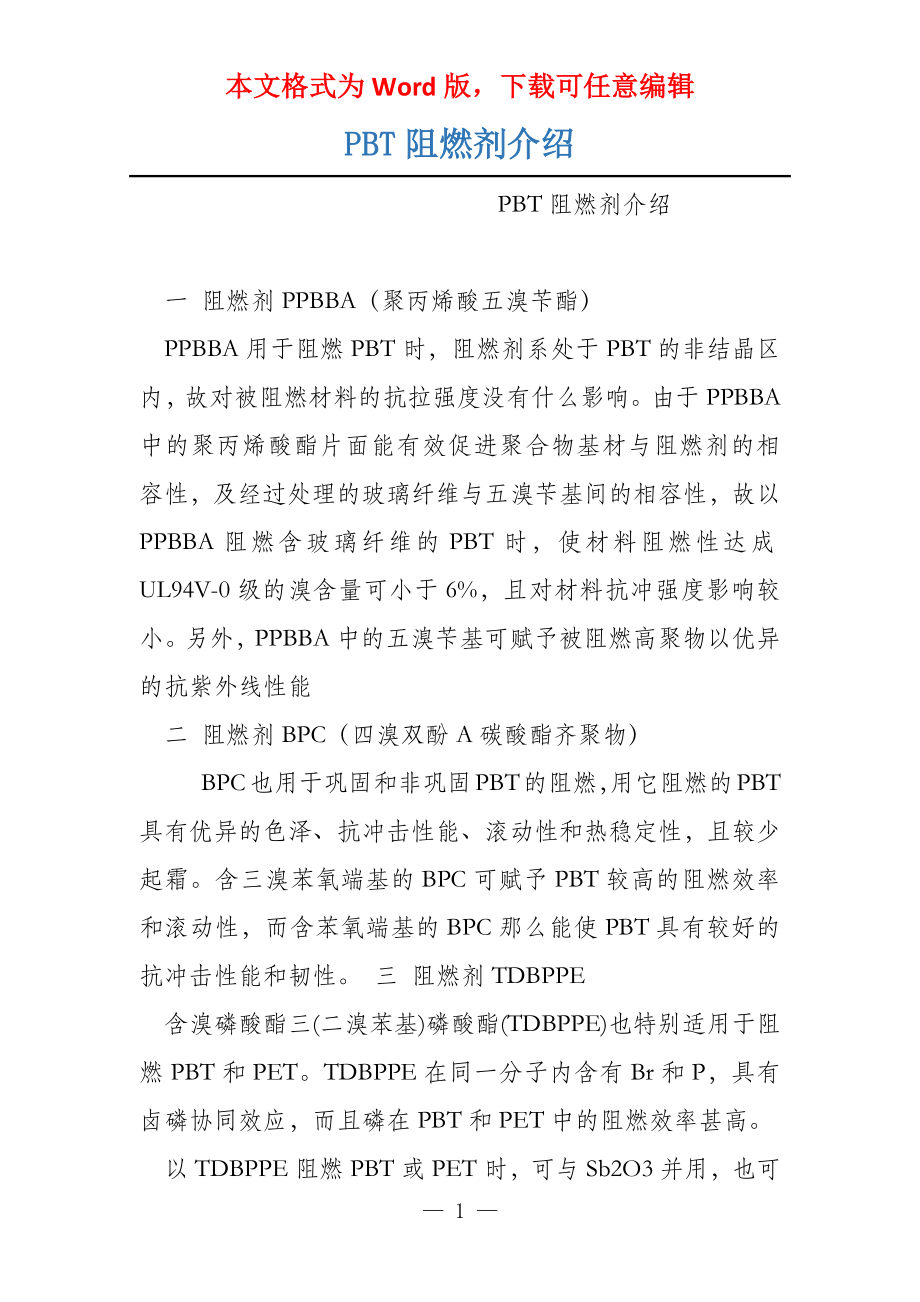

本文格式为Word版，下载可任意编辑PBT阻燃剂介绍 PBT阻燃剂介绍 一 阻燃剂PPBBA（聚丙烯酸五溴苄酯） PPBBA用于阻燃PBT时，阻燃剂系处于PBT的非结晶区内，故对被阻燃材料的抗拉强度没有什么影响由于PPBBA中的聚丙烯酸酯片面能有效促进聚合物基材与阻燃剂的相容性，及经过处理的玻璃纤维与五溴苄基间的相容性，故以PPBBA阻燃含玻璃纤维的PBT时，使材料阻燃性达成UL94V-0级的溴含量可小于6%，且对材料抗冲强度影响较小另外，PPBBA中的五溴苄基可赋予被阻燃高聚物以优异的抗紫外线性能 二 阻燃剂BPC（四溴双酚A碳酸酯齐聚物） BPC也用于巩固和非巩固PBT的阻燃，用它阻燃的PBT具有优异的色泽、抗冲击性能、滚动性和热稳定性，且较少起霜含三溴苯氧端基的BPC可赋予PBT较高的阻燃效率和滚动性，而含苯氧端基的BPC那么能使PBT具有较好的抗冲击性能和韧性 三 阻燃剂TDBPPE 含溴磷酸酯三(二溴苯基)磷酸酯(TDBPPE)也特别适用于阻燃PBT和PETTDBPPE在同一分子内含有Br和P，具有卤磷协同效应，而且磷在PBT和PET中的阻燃效率甚高。
以TDBPPE阻燃PBT或PET时，可与Sb2O3并用，也可单独使用12%TDBPPE与4%Sb2O3可赋予含无机填料的PBT以UL94V-0阻燃级(1.6mm试样)和约30%的氧指数；假设不采用Sb2O3，那么16%的 TDBPPE也可使材料通过V-0级，氧指数那么可达31%这就是说，当PBT中4%的Sb2O3为IDBPPE代替时，材料氧指数略有提高，即在高氧环境中，PBT中的P与Sb貌似具有某种对抗作用 对含30%玻纤的PBT，当以TDBPPE阻燃时，宜采用Sb2O3为协效剂，且为使材料获得V-0阻燃级，配方中应参与防滴剂(如0.3%~0.5%的聚四氟乙烯)(见表11-8)假设分别以14%的TDBPPE或溴代聚苯乙烯(BPS)或BPC及3.5%的Sb2O3阻燃含30%玻纤的PBT，那么所得阻燃材料的性能相近，但以TDBPPE阻燃者的熔流指数及抗冲强度较高(高20%~30%)，热变形温度那么较低(低3~7℃)；而以BPC阻燃者滚动性较差，吹塑困难 由上表可知，对阻燃玻璃纤维巩固的PBT，就保持材料的各项 机械性能而言，TDBPPE皆较梦想。
当材料阻燃性达成UL94V-0级时，其抗拉强度、抗弯强度、抗弯模量、抗冲强度及伸长率的下降均在10%左右 四 阻燃剂BER(溴代环氧树脂) 溴代环氧树脂又叫“四溴双酚A环氧树脂”，它在PBT阻燃中应用广泛且阻燃性能优良，但存在抗冲击差的缺点 五 阻燃剂聚丙稀酸五溴苄脂 阻燃效果好，耐冲击好.滚动性好,可做薄壁制品,添加量较少,但价贵 — 3 —。
