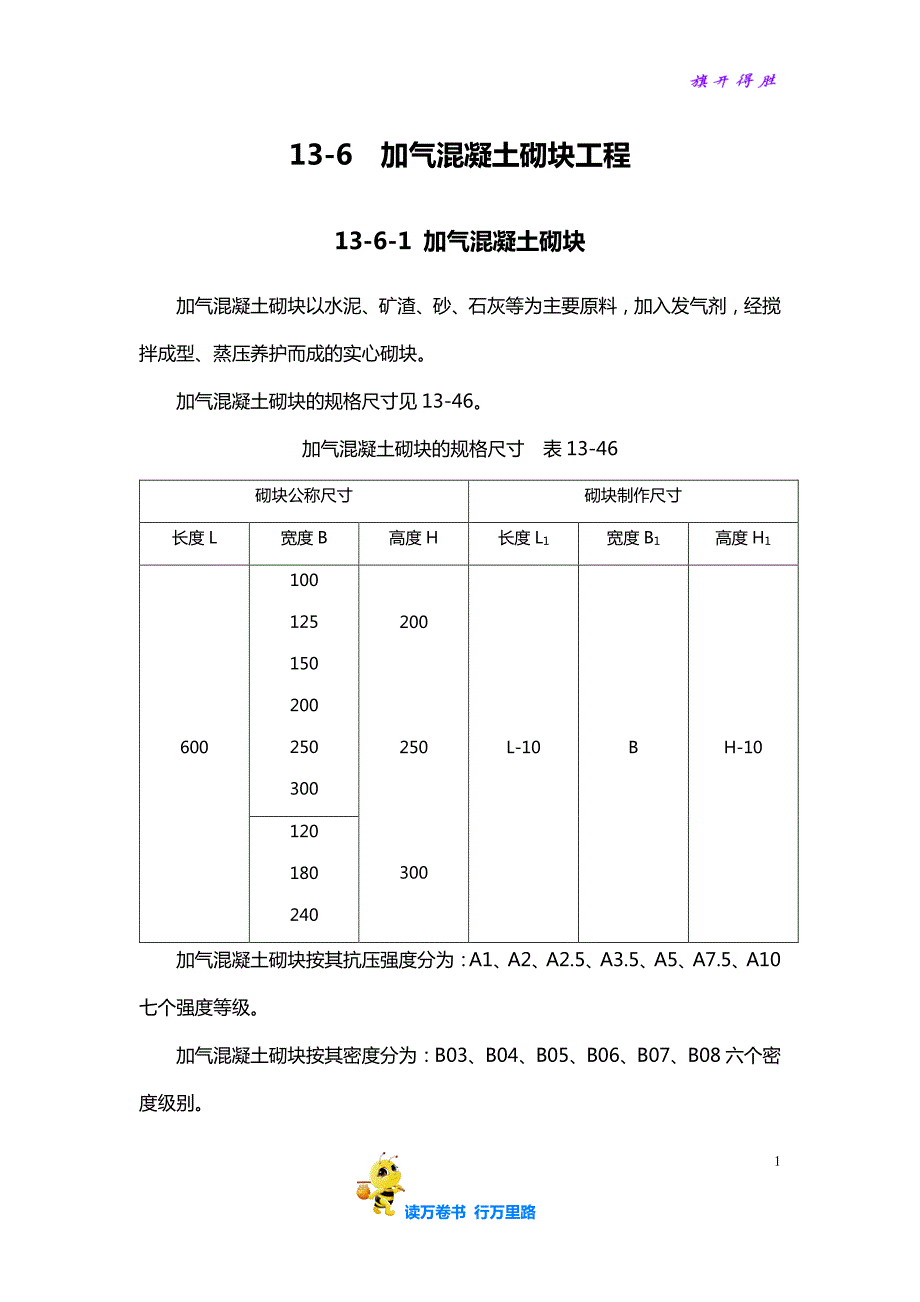

读万卷书 行万里路 1 13-6 加气混凝土砌块工程 13-6-1 加气混凝土砌块 加气混凝土砌块以水泥、矿渣、砂、石灰等为主要原料，加入发气剂，经搅 拌成型、蒸压养护而成的实心砌块 加气混凝土砌块的规格尺寸见 13-46 加气混凝土砌块的规格尺寸 表 13-46 砌块公称尺寸 砌块制作尺寸 长度 L 宽度 B 高度 H 长度 L1 宽度 B1 高度 H1 600 100 125 150 200 250 300 200 250 300 L-10 B H-10 120 180 240 加气混凝土砌块按其抗压强度分为： A1、 A2、 A2.5、 A3.5、 A5、 A7.5、 A10 七个强度等级 加气混凝土砌块按其密度分为：B03、B04、B05、B06、B07、B08 六个密 度级别 读万卷书 行万里路 2 加气混凝土砌块按尺寸偏差与外观质量、密度和抗压强度分为优等品、一等 品和合格品 加气混凝土砌块的尺寸允许偏差和外观质量应符合表 13-47 的规定 加气混凝土砌块尺寸允许偏差和外观质量 表 13-47 项目 指标 优等品 一等品 合格品 （ 1 ） 尺 寸 允 许 偏 差 （mm） 长度 L1 3 4 5 宽度 B1 2 3 3，4 高度 H1 2 3 3，4 （2）缺棱掉角 个数，不多于（个） 0 1 2 最大尺寸不得大于（mm） 0 70 70 最小尺寸不得大于（mm） 0 30 30 （3）平面弯曲不得大于（mm） 0 3 5 （4） 裂纹 条数不多于（条） 0 1 2 任一面上的裂纹长度不得大于裂纹方向的 0 1/3 1/2 贯穿一棱二面的裂纹长度不得大于裂纹所 在面的裂纹方向尺寸总和的 0 1/3 1/3 （5）爆裂、粘模和损坏深度不得大于（mm） 10 20 30 （6）表面疏松、层裂 不允许 不允许 不允许 （7）表面油污 不允许 不允许 不允许 加气混凝土砌块的抗压强度应符合表 13-48 的规定。
加气混凝土砌块的抗压强度 表 13-48 强度等级 立方体抗压强度（MPa） 读万卷书 行万里路 3 15 块平均值不小于 单块最小值不小于 A1 1.0 0.8 A2 2.0 1.6 A2.5 2.5 2.0 A3.5 3.5 2.8 A5 5.0 4.0 A7.5 7.5 6.0 A10 10.0 8.0 加气混凝土砌块的强度等级应符合表 13-49 的规定 加气混凝土砌块的强度等级 表 13-49 密度级别 B03 B04 B05 B06 B07 B08 强度等级 优等品 A1 A2 A3.5 A5 A7.5 A10 一等品 A1 A2 A3.5 A5 A7.5 A10 合格品 A1 A2 A2.5 A3.5 A5 A7.5 加气混凝土砌块的密度应符合表 13-50 的规定 加气混凝土砌块密度（kg/m3） 表 13-50 密度级别 B03 B04 B05 B06 B07 B08 强度等级 优等品 300 400 500 600 700 800 一等品 330 430 530 630 730 830 合格品 350 450 550 650 750 850 读万卷书 行万里路 4 13-6-2 加气混凝土砌块砌体 13-6-2-1 加气混凝土砌块砌体构造 加气混凝土砌块可砌成单层墙或双层墙体。
单层墙是将加气混凝土砌块立砌， 墙厚为砌块的宽度双层墙是将加气混凝土砌块立砌两层中间夹以空气层，两层 砌块间，每隔 500mm 墙高在水平灰缝中放置46 的钢筋扒钉，扒钉间距为 600mm，空气层厚度约 7080mm（图 13-45） 图 13-45 加气混凝土砌块墙 承重加气混凝土砌块墙的外墙转角处、墙体交接处，均应沿墙高 1m 左右， 在水平灰缝中放置拉结钢筋，拉结钢筋为 36，钢筋伸入墙内不少于 l000mm （图 13-46） 图 13-46 承重砌块墙的拉结钢筋 非承重加气混凝土砌块墙的转角处、与承重墙交接处，均应沿墙高 1m 左 读万卷书 行万里路 5 右， 在水平灰缝中放置拉结钢筋， 拉结钢筋为 26， 钢筋伸入墙内不少于 700mm （图 13-47） 图 13-47 非承重砌块墙拉结钢筋 加气混凝土砌块外墙的窗口下一皮砌块下的水平灰缝中应设置拉结钢筋， 拉 结钢筋为 36，钢筋伸过窗口侧边应不小于 500mm（图 13-48） 图 13-48 砌块墙窗口下配筋 13-6-2-2 加气混凝土砌块砌体施工 承重加气混凝土砌块砌体所用砌块强度等级应不低于 A.5，砂浆强度不低于 M5。
加气混凝土砌块砌筑前，应根据建筑物的平面、立面图绘制砌块排列图在 墙体转角处设置皮数杆，皮数杆上画出砌块皮数及砌块高度，并在相对砌块上边 线间拉准线，依准线砌筑 加气混凝土砌块的砌筑面上应适量洒水 砌筑加气混凝土砌块宜采用专用工具（铺灰铲、锯、钻、镂、平直架等） 读万卷书 行万里路 6 加气混凝土砌块墙的上下皮砌块的竖向灰缝应相互错开， 相互错开长度宜为 300mm，并不小于 150mm如不能满足时，应在水平灰缝设置 26 的拉结钢 筋或4 钢筋网片，拉结钢筋或钢筋网片的长度应不小于 700mm（图 13-49） 图 13-49 加气混凝土砌块墙中拉结筋 加气混凝土砌块墙的灰缝应横平竖直，砂浆饱满，水平灰缝砂浆饱满度不应 小于 90%；竖向灰缝砂浆饱满度不应小于 80%水平灰缝厚度宜为 15mm；竖 向灰缝宽度宜为 20mm 加气混凝土砌块墙的转角处， 应使纵横墙的砌块相互搭砌， 隔皮砌块露端面 加气混凝土砌块墙的 T 字交接处， 应使横墙砌块隔皮露端面， 并坐中于纵墙砌块 （图 13-50） 图 13-50 加气混凝土砌块墙的转角处、交接处砌法 加气混凝土砌块墙如无切实有效措施，不得使用于下列部位： 读万卷书 行万里路 7 1建筑物室内地面标高以下部位； 2长期浸水或经常受干湿交替部位； 3受化学环境侵蚀（如强酸、强碱）或高浓度二氧化碳等环境； 4砌块表面经常处于 80以上的高温环境。
加气混凝土砌块墙上不得留设脚手眼 每一楼层内的砌块墙体应连续砌完，不留接搓如必须留搓时应留成斜搓， 或在门窗洞口侧边间断 13-6-3 加气混凝土砌块砌体质量 加气混凝土砌块砌体质量分为合格和不合格两个等级 加气混凝土砌块砌体质量合格应符合以下规定： 1主控项目应全部符合规定； 2一般项目应有 80%及以上的抽检处符合规定，或偏差值在允许偏差范围 以内 加气混凝土砌块砌体主控项目： 砌块和砌筑砂浆的强度等级应符合设计要求 检验方法：检查砌块的产品合格证书、产品性能检测报告和砂浆试块试验报 告 加气混凝土砌块砌体一般项目： 1砌体一般尺寸的允许偏差应符合表 13-51 的规定 抽检数量：对表中 1、2 项，在检验批的标准间中随机抽查 10%，但不应少 于 3 间；大面积房间和楼道接两个轴线或每 10 延长米按一标准间计数每间检 读万卷书 行万里路 8 验不应少于 3 处对表中 3、4 项，在检验批中抽检 10%，且不应少于 5 处 加气混凝土砌体一般尺寸允许偏差 表 13-51 项次 项目 允许偏差（mm） 检验方法 1 轴线位移 10 用尺检查 垂直度 小于或等于 3m 5 用 2m 托线板或吊线、尺检查 大于 3m 10 2 表面平整度 8 用 2m 靠尺和楔形塞尺检查 3 门窗洞口高、宽（后塞口） 5 用尺检查 4 外墙上、下窗口偏移 20 用经纬仪或吊线检查 2加气混凝土砌块不应与其他块材混砌。
抽检数量：在检验批中抽检 20%，且不应少于 5 处 检验方法：外观检查 3加气混凝土砌块砌体的灰缝砂浆饱满度不应小于 80% 抽检数量：每步架子不少于 3 处，且每处不应少于 3 块 检验方法：用百格网检查砌块底面砂浆的粘结痕迹面积 4加气混凝土砌块砌体留置的拉结钢筋或网片的位置与砌块皮数相符合 拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超 过一皮砌块高度 抽检数量：在检验批中抽检 20%，且不应少于 5 处 检验方法：观察和用尺量检查 5砌块砌筑时应错缝搭接，搭接长度不应小于砌块长度的 1/3；竖向通缝 不应大于 2 皮 读万卷书 行万里路 9 抽检数量：在检验批的标准间中抽查 10%，且不应少于 3 间 检验方法：观察和用尺检查 6 加气混凝土砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为 15mm 和 20mm 抽检数量：在检验批的标准间中抽查 10%，且不应少于 3 间 检验方法：用尺量 5 皮砌块的高度和 2m 砌体长度 7加气混凝土砌块墙砌至接近梁、板底时，应留一定空隙，待墙体砌筑完 并应至少间隔 7d 后，再将其补砌挤紧。
抽检数量：每验收批抽 10%墙片（每两柱间的填充墙为一墙片） ，且不应少 于 3 片墙 检验方法：观察检查 。
