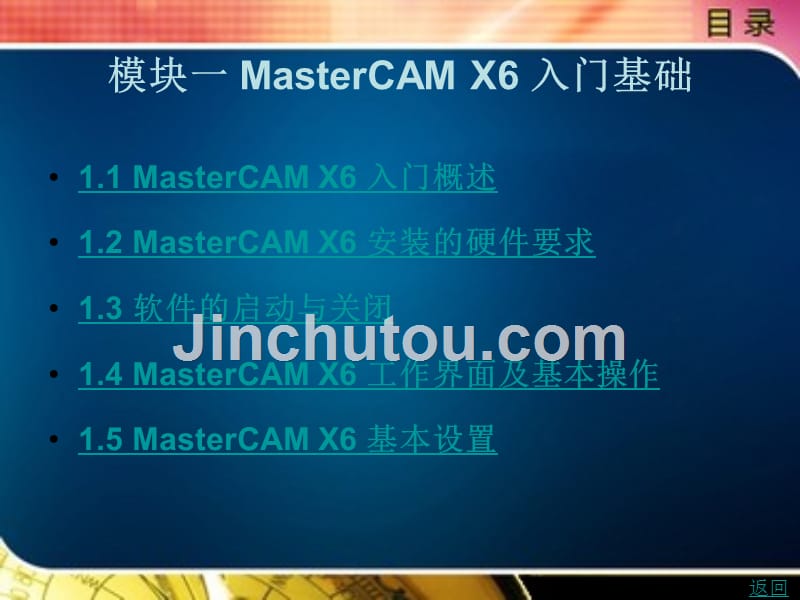

模块一 MasterCAM X6 入门基础,1.1 MasterCAM X6 入门概述 1.2 MasterCAM X6 安装的硬件要求 1.3 软件的启动与关闭 1.4 MasterCAM X6 工作界面及基本操作 1.5 MasterCAM X6 基本设置,返回,1.1 MasterCAM X6 入门概述,MasterCAM X6 是由美国CNCsoftware 公司推出的基于个人计算机（PC）平台的CAD/CAM 一体化软件，由于其卓越的设计及加工功能，在世界上拥有众多的忠实用户，被广泛地应用于机械、电子、航空等领域目前，在我国制造业及教育业界，MasterCAM 由于其出色的表现，有着极为广阔的应用前景 MasterCAM X6 中包含4 个模块，分别是：Design（设计）、Lathe（车床）、Mill（铣床）和Wire（线切割）返回,1.2MasterCAM X6 安装的硬件要求,MasterCAM X6 软件系统可在工作站（Work Station）或个人计算机上运行，如果在个人计算机上安装，为了保证软件安全和正常使用，计算机硬件要求如下 CPU 芯片：AMDK7−1000 以上，推荐使用Intel 公司生产的Pentium4/1.4 GHz 以上的芯片。
内存：一般要求384 MB 以上如果要装配大型部件或产品，进行结构、运动仿真分析或产生数控加工程序，则建议使用1 024 MB 以上的内存 显卡：正确支持OpenGL 的专业绘图卡，如ELSA 公司的Gloria 系列，3DLabs 公司的Oxygen 或WildCat 系列如果要采用一般市面上常见的显卡，则推荐使用Geforce3、显存32 MB 以上的显卡如果显卡性能太低，则软件被打开后，即会自动退出下一页,返回,1.2MasterCAM X6 安装的硬件要求,网卡：无特殊要求 硬盘：高性能的7 200 r/min IDE 硬盘或10 000 r/min SCSI 硬盘安装MasterCAM X6 软件系统的基本模块，需要600 MB 左右的硬盘空间，考虑到软件启动后虚拟内存的需要，建议在硬盘上准备1.0 GB 以上的空间 鼠标：强烈建议使用三键（带滚轮）鼠标，如果使用两键鼠标或不带滚轮的三键鼠标，会极大地影响工作效率 显示器：CRT，17 in①以上，建议使用19 in，分辨率1 280×960 或1 152×864；LCD，16 in 以上，分辨率1 280×960 键盘：标准键盘。
上一页,返回,1.3软件的启动与关闭,1.3.1 软件的启动 1. 快捷图标 当软件安装完成后，会在桌面上出现MasterCAM X6 软件快捷图标，直接单击该图标即可启动程序，如图1−1 所示 2.“开始”按钮 选择 即可启动程序 1.3.2 软件的关闭 关闭软件的方法有如下两种 （1） 在主菜单上选择 文件→ 命令 （2） 单击 MasterCAM X6 窗口右上角的按钮返回,1.4MasterCAM X6工作界面及基本操作,MasterCAM X6 工作界面如图1−2 所示，包括标题栏、菜单栏、工具栏、操作管理器、绘图区、提示栏和状态栏 1.4.1 标题栏 标题栏位于界面最上方，显示当前软件的名称、版本号和应用模块 1.4.2 菜单栏 MasterCAM X6 中的命令是按照功能不同被分别放置在不同的菜单组中，见表1−1下一页,返回,1.4MasterCAM X6工作界面及基本操作,1.4.3 工具栏 工具栏是为了提高绘图效率而设定的命令按钮集合，常用的工具命令如图1−3 所示 1.4.4 操作管理器 操作管理器位于窗口左侧，记录操作历史，便于用户管理操作、修改参数。
上一页,返回,1.5MasterCAM X6 基本设置,1.5.1 绘图区背景颜色设置 绘图区背景颜色默认为“蓝色”，设置绘图区颜色操作步骤如下：选择菜单栏中→命令，将会出现如图1−4 所示的对话框 1.5.2 工作图层设置 为了方便对图层进行管理，系统设置了255 个图层，通过关闭或打开某些图层，可以让这些图层中的图素显示或隐藏，如图1−5 所示 1.5.3 绘图颜色设置 为了方便对图素进行管理，可以对绘图颜色进行设置操作步骤如下：单击绘图区下方状态栏中“系统颜色”按钮，会弹出如图1−6 所示的对话框下一页,返回,1.5MasterCAM X6 基本设置,1.5.4 线型、线宽设置 设置线型、线宽的操作步骤如下：单击绘图区下方状态栏中将会出现如图1−7 所示的对话框 1.5.5 公制和英制单位设置 用户可根据需要设置公制和英制的相互转换，其操作步骤如下：选择菜单栏中 → 命令，将会出现如图1−8 所示的对话框上一页,返回,图1−1 软件快捷图标,返回,图1−2 工作界面,返回,表1−1 功能菜单,返回,图1−3 工具命令,返回,图1−4 “系统配置”对话框,返回,图1−5 “层别管理”对话框,返回,图1−6 “颜色”对话框,返回,图1−7 线型、线宽设置对话框,返回,图1−8 公英制设置,返回,。
