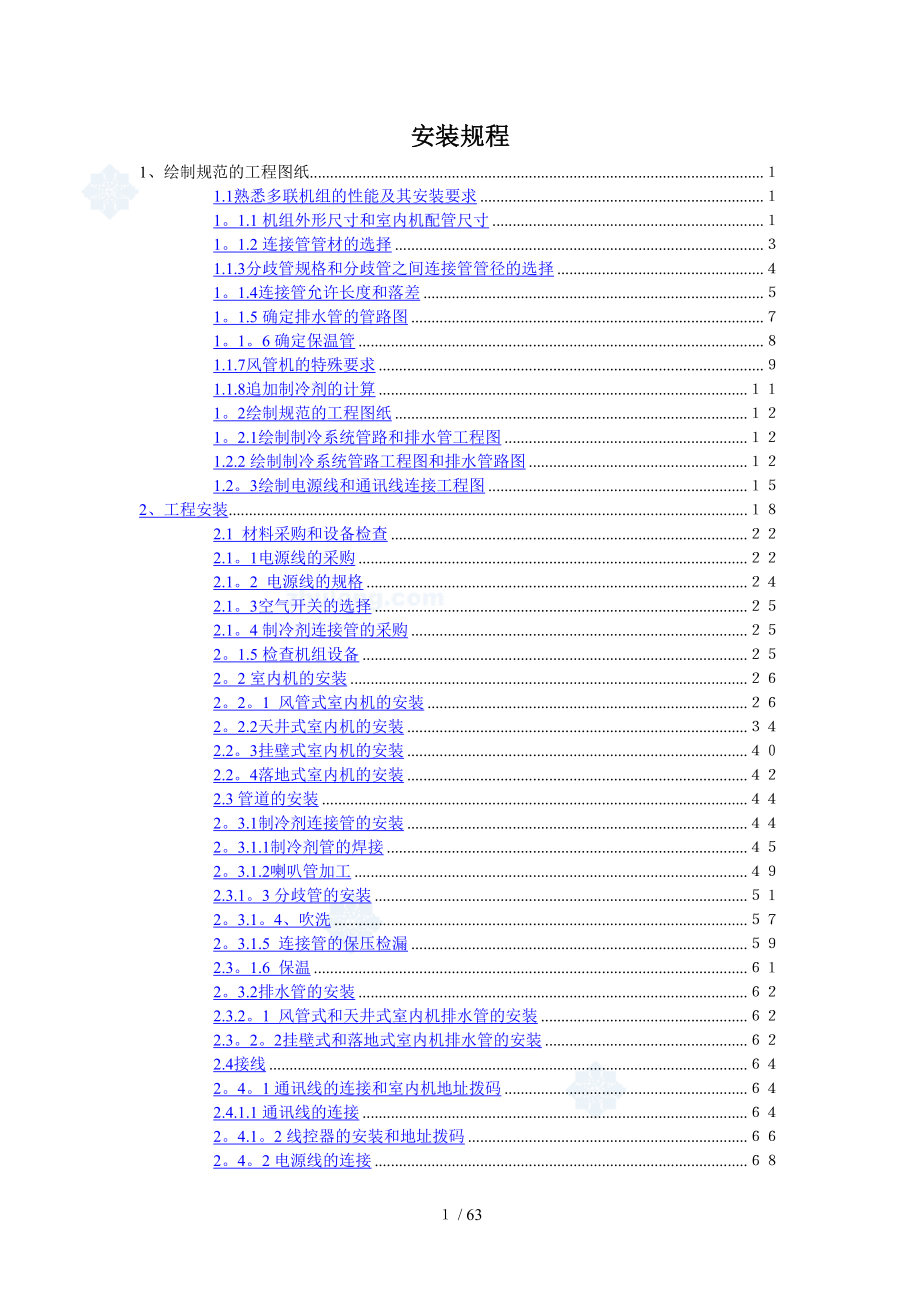

安装规程1、绘制规范的工程图纸 １1.1熟悉多联机组的性能及其安装要求 １11.1 机组外形尺寸和室内机配管尺寸 １11.2 连接管管材的选择 ３1.1.3分歧管规格和分歧管之间连接管管径的选择 ４11.4连接管允许长度和落差 ５11.5 确定排水管的管路图 ７16 确定保温管 ８1.1.7风管机的特殊要求 ９1.1.8追加制冷剂的计算 １１12绘制规范的工程图纸 １２12.1绘制制冷系统管路和排水管工程图 １２1.2.2 绘制制冷系统管路工程图和排水管路图 １２1.23绘制电源线和通讯线连接工程图 １５2、工程安装 １８2.1 材料采购和设备检查 ２２2.11电源线的采购 ２２2.12 电源线的规格 ２４2.13空气开关的选择 ２５2.14 制冷剂连接管的采购 ２５21.5 检查机组设备 ２５22 室内机的安装 ２６21 风管式室内机的安装 ２６22.2天井式室内机的安装 ３４2.23挂壁式室内机的安装 ４０2.24落地式室内机的安装 ４２2.3 管道的安装 ４４23.1制冷剂连接管的安装 ４４23.1.1制冷剂管的焊接 ４５23.1.2喇叭管加工 ４９2.3.13 分歧管的安装 ５１2。
3.14、吹洗 ５７23.1.5 连接管的保压检漏 ５９2.31.6 保温 ６１23.2排水管的安装 ６２2.3.21 风管式和天井式室内机排水管的安装 ６２2.32挂壁式和落地式室内机排水管的安装 ６２2.4接线 ６４21 通讯线的连接和室内机地址拨码 ６４2.4.1.1 通讯线的连接 ６４22 线控器的安装和地址拨码 ６６22 电源线的连接 ６８25室外机的安装 ６９25.1 室外机的基础 ６９25.2 机身的安装空间尺寸 ７０2.53 避免气流短路 ７２2.5.4 搬运室外机 ７３25 安装室外机 ７３2.6 连接上室内外机、保压检漏 ７４2 连接室内、外机 ７４26.1.1 连接室外机 ７５22 连接室内机 ７５26.2 保压检漏（将连接管连接上室内外机后的保压检漏） ７６27抽真空、追加制冷剂 ７７2.7.1 抽真空 ７７21抽真空目的 ７７21.3 抽真空 ７８2.72 追加制冷剂 ７９2.73 打开室外机的大、小阀门 ７９ / 1、绘制规范的工程图纸绘制规范的工程图纸在安装多联机组前期准备工作中是非常重要的它起着整个安装施工过程中指导性文件的作用，工程图纸的错误容易造成工期延长或返工等，容易引起客户投诉,结果是费时、费力、费钱，所以要求各工程单位非常重视绘制规范的工程图纸。
绘制规范的工程图纸的工作从两方面做:第一、绘制工程图纸的工程师必须熟悉多联机组的性能及其安装要求，数码多联机组的性能参数请认真参阅本文第一篇产品介绍.第二、如何绘制规范的工程图纸，下面进行详细说明1熟悉多联机组的性能及其安装要求11.1 机组外形尺寸和室内机配管尺寸在选择机组的安装位置时特别注意机组的外形尺寸，避免安装在不合适的位置在做室外机地面基础时，请注意室外机地脚螺钉孔位尺寸，多台室外机放在一起时，室外机之间的间距必须大于100毫米.绘制制冷系统管路图特别注意机组的连接管尺寸，避免采购错误管径的铜管各机型的外形尺寸、连接管尺寸和室外机地脚螺钉孔位尺寸参阅下表1—1，表1-2：表1-1:室外机机型外形尺寸（宽×深×高)单位:mm连接管尺寸（汽管/液管)单位：mm室外机地脚螺钉孔位尺寸mmGMV(L）-R300W21350×700×1500φ28/φ12890×618GMV(L）-R250W21350×700×1300φ28/φ12890×618GMV(L）-R200W2880×840×1450φ25/φ12718×482GMV(L)—R150W700×700×1200φ22/φ12618×400GMV(L）—R120W950×340×990φ19/φ12572×378GMV（L）-R100W950×340×990φ19/φ12572×378GMV（L)—R280P/A1350×700×1500φ28/φ12890×618表1—2：室内机机型外形尺寸(宽×深×高）单位：mm连接管尺寸（汽管/液管）单位:mm排水管管径mmGMV（L）—R25P/A755×680×220φ9。
52/φ6φ17GMV（L）—R35P/A755×680×220φ12/φ6φ17GMV（L)—R50P/A904×736×266φ12/φ9.52φ27GMV(L）-R70P/A1108×756×300φ16/φ952φ27GMV(L）-R100P/A（S)1425×756×300φ19/φ12φ27GMV（L）—R120P/A1425×756×300φ19/φ12φ27GMV（L)—R50T/A主体：840×840×190面板:950×950×60φ16/φ9.52φ27GMV(L）—R70T/A主体:840×840×240面板:950×950×60φ16/φ9.52φ27GMV（L）-R100T/A(S)主体:840×840×320面板:950×950×60φ19/φ12φ27GMV(L)-R120T/A主体：840×840×320面板：950×950×60φ19/φ12φ27GMV（L）—R25G/A830×189×285φ12/φ6φ17GMV(L）—R35G/A830×189×285φ12/φ6φ17GMV（L)-R50G/A907×195×290φ12/φ6φ27GMV（L)-R70G/A1220×204×360φ16/φ9。
52φ27GMV（L)—R50L/A480×260×1660φ12/φ6φ27GMV（L)-R70L/A500×300×1710φ16/φ9.52φ27GMV(L）—R100L/A（S）542×380×1790φ19/φ12φ27GMV（L）—R120LA542×380×1790φ19/φ12φ27GMV（L)-R25P/L1020×490×185φ9.52/φ6G3/4'GMV（L）—R35P/L1020×490×185φ12/φ6G3/4’GMV（L)—R50P/L1380×490×185φ12/φ9.52G3/4'GMV（L）-R70P/L1650×490×185φ16/φ9.52G3/4'GMV(L）—R25P/B755×680×220φ952/φ6φ17GMV（L）—R35P/B755×680×220φ12/φ6φ17GMV（L）-R50P/B904×736×266φ12/φ952φ27GMV(L）-R70P/B1108×756×300φ16/φ952φ27GMV（L)-R100P/B（S）1425×756×300φ19/φ12φ27GMV（L）-R120P/B1425×756×300φ19/φ12φ271。
1.2 连接管管材的选择在绘制制冷系统管路图时,在图纸中必须提出对连接管的要求,这样施工单位可以采购合适的连接管格力多联机组的连接管要求如下：(1）连接管管材为紫铜TP2M，满足GB/T17791-1999《空调与制冷用无缝铜管》的要求2)、铜管壁厚要求：表1—3: 单位：mm配管尺寸（外径）壁厚配管尺寸（外径)壁厚φ6≥0.5φ22≥15φ9.52≥0.71φ25≥15φ12≥1φ28≥15φ16≥1φ35≥15φ19≥111.3分歧管规格和分歧管之间连接管管径的选择表1—4：室内机侧下游容量型号Y型分歧管≤150FQ01150到300FQ02分歧集管≤150FQ10150到300FQ11分歧管选择原则：①当室内机下游的容量超过150时，选用FQ02或FQ11②当室内机下游的容量小于150时，选用FQ01或FQ10请绘制工程图纸的工程师参照此原则的基础上，再根据分歧管图纸的实际尺寸进行分歧管的选择.分歧管之间连接管尺寸根据下游所接室内机容量选定在超过室外机容量时,以室外机容量为准表1—5：下游室内机容量合计气管（mm）液管(mm）未满80φ16φ9.5280以上未满140φ19φ12140以上未满180φ22φ12180以上未满220φ25φ16220以上φ28φ161.1.4连接管允许长度和落差制冷剂管允许长度/高度差允许值配管部分配管总长(单程实际长)250mL1+L2+L3+L4+L5+L6+L7+a+b+…+i+j单程最远配管长（m）实际长度100mL1+L3+L4+L5+L6+j等效长度125m第一分歧管到最远配管等效长度L(m）50mL3+L4+L5+L6+ j室内机-室外机落差室外机在上50m——室外机在下40m-—室内机—室内机落差15m—-请绘制工程图纸的工程师在确定室外机和室内机的安装位置时注意连接管允许的长度和高度差。
特别注意格力多联机组的最大配置率为135％，即室内机的总容量为室外机容量的135%，最大配置率不允许超过135％.（室内机全开几率较大时推荐配置率100%).1.15 确定排水管的管路图（1)风管式和天井式室内机的排水风管式和天井式室内机的排水管走管方式要求采用多根排水管汇合的方式，见下图可以将一个系统(一台室外机和连接这台室外机的所有室内机，称为一个系统）的室内机排水管汇合，也可以几个系统的室内机排水管一起汇合一定要考虑吊顶层高，保证顺水流方向一定的坡度因为天井式室内机有水泵，其排水管可以提升最大为280mm2）壁挂式和落地式室内机壁挂式和落地式室内机要求每台室内机单独排水 室内机排水管管径参考表1—2，排水总管要求≥Φ35图纸技术要求中必须表明：a. 排水管顺水流方向有一定的坡度，方便冷凝水顺利排出，安装完毕要求进行水检；b 排水管必须包扎保温管,防止排水管外表面凝露，保温管厚度参考表1—66 确定保温管在绘制工程图时，在技术要求中必须提出对连接管、分歧管和排水管保温的保温管的要求，防止管外表面凝露滴水，造成装修的破坏各种管径连接管保温管厚度见表1-6,排水管的保温管厚度见表1—7：表1—6：连接管(mm)(外径×厚度）保温材料厚度（mm）Φ。
