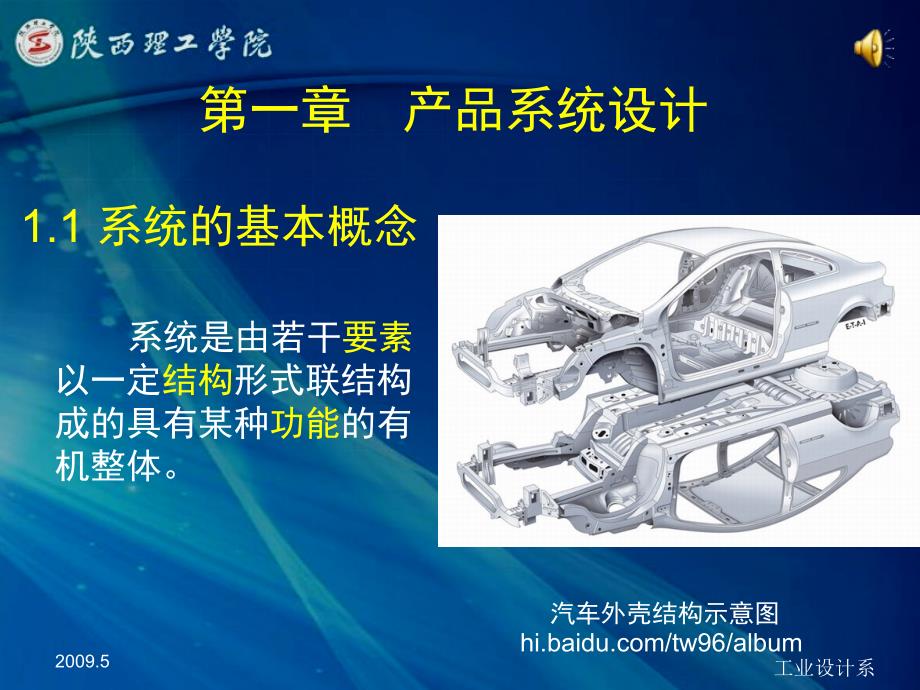

工业设计系2009.5第一章 产品系统设计1.1 系统的基本概念 系统是由若干要素以一定结构形式联结构成的具有某种功能的有机整体汽车外壳结构示意图 工业设计系汽车系统示意图 工业设计系2009.51.2 产品系统的概念1.2.1“个”与“集”的关系与方法关系 对于单件产品而言,可被视为具有某种结构和功能的个体,即为不同材料和工艺制造的部件组成的整体 方法： “分”与“合”的方法 工业设计系2009.51.2.1“种”与“类”的概念 对于系列产品而言,引入种类的概念• 种——品种（下位概念）• 类——分类、归纳（上位概念） 体现了一种逻辑关系 工业设计系2009.5类思考其类别与分类依据IT产品 工业设计系2009.5种苹果公司产品Ipod和音箱 工业设计系2009.51.2.3 产品系统的三因素A、要素 任何系统都是由若干相互联系的要素构 成的有机体B、结构 若干要素相互联系、相互作用的方式C、功能 系统的功能体现了与外部环境之间物质、 能量和信息输入与输出的变换关系 工业设计系2009.5要素要素结构结构功能功能有序性、整体性、稳定性有序性、整体性、稳定性部件部件工艺技术工艺技术构件构件美学美学形态形态色彩色彩内部（系统）内部（系统）要素要素内部系统对外部环境系统的联系与作用的能力。
内部系统对外部环境系统的联系与作用的能力与外部环境的物质、能量、信息的输入与输出与外部环境的物质、能量、信息的输入与输出产品实体产品实体视觉设计要视觉设计要素素环境环境人因要素人因要素保护保护发展发展生理生理心理心理外部（系统）外部（系统）要素要素产品产品系统系统 工业设计系2009.51 要素（（1））产品实体要素 即系统相关的、当前常用和最新的机械加工技术、产品部件、材料加工工艺、表面加工工艺以及核心构件的掌握意大利家具展作品 概念 工业设计系2009.5（（2））视觉设计要素 形态要素形态要素 形态的意义 形态与识别 形态与操作 形态与环境 形态与记忆饮水机出水处零件形态 工业设计系2009.5 形态的表现风格： 功能主义(现代主义)：功能至上 历史主义：尊重传统和地方文化 新现代主义：结构与解构 高技派：高新技术、智能化 有机主义：机体主义和生态主义 工业设计系2009.5功能主义以包豪斯作品为代表 台灯 文件夹德国 工业设计系2009.5历史主义：文丘里、索特萨斯历史主义作品《工业设计史》 工业设计系2009.5家具产品《产品设计》新现代主义表现现代技术 工业设计系2009.5解构主义解构主义家具《产品设计》 工业设计系2009.5高技派 概念自行车《产品设计》 工业设计系2009.5有机主义 隐喻生命力家具产品 工业设计系2009.5色彩要素色彩要素 色彩的实现基于材料与表面处理，与质感、形态是密切关联的。
产品色彩意义：趋于感性化；它的象征作用和情感 作用大于形和质，而成本最小色彩与形态：形色不分；暗示结构色彩与功能：功能暗示、以色制（诱）动、象征 工业设计系2009.5材料要素对内：支撑和安装的结构及强度、弹性等性能对外：质感、光泽、肌理、温度感等保健牙刷 园艺剪《产品设计》 工业设计系2009.5（3）环境要素 A 绿色设计：以“绿色技术”为原则所进行的产品 设计 绿色技术：环境友善技术十减少环境污染或 减少原材料、自然资源使用技术、 工艺、产品的总称 B “3R”原则： reduce： 小批量、少面积、节能、（轻薄短小） reuse： 部件结构完整、主体可替代、系统性 recycling：资源再生设计 工业设计系2009.5（4）人因要素 对象：对象：生产者、营销者、使用者、运输者、 回收者等。
相关知识：相关知识：人类工程学、设计心理学、消费 心理学 社会属性：社会属性：社会关系学、文化、宗教、伦理、 习俗、价值观、职业性等 工业设计系2009.52 结构 产品要素之间相互作用、联系的方式 有序性：各要素以矩阵、树形或网络结构规律组合 整体性：各要素无法孤立存在的性质和功能 稳定性：各要素间性能的动态平衡空间结构 MP3结构 工业设计系2009.5 外部结构：外观造型和整体结构 分：不承担核心功能和承担核心功能结构核心结构：技术原理结构系统结构：产品与产品之间的关系结构类 分：分体结构、系列结构、网络结构空间结构：产品在空间上（周围环境）的构成关系 工业设计系2009.53 功能功能定义：系统的功能体现了与外部环境之间物质 能量和信息输入与输出的变换关系功能分类：需求性质：使用功能、精神功能 重要性：主要功能、附属功能 作用：必要功能、不必要功能 需求满意度：不足功能、过剩功能、适度功能 相互关系：上位功能、下位功能、同位功能 工业设计系2009.5需求性质：使用功能户外用品《产品设计》 工业设计系2009.5精神功能生活小产品《产品设计》 工业设计系2009.5重要性：主要功能获国家专利 工业设计系2006年家具大赛获奖作品 工业设计系2009.5附属功能 工业设计系2009.5作用：必要功能、不必要功能 工业设计系2009.5需求满意度：不足功能、过剩功能、适度功能2006意大利家具展作品作品 沙发 工业设计系2009.5功能系统图 从基本功能出发，根据之间目的手段关系建立功能系统骨架。
1234567892 34 5 68 97 8 91 2 3 4 5 6 7 8 9 工业设计系 工业设计系2009.51.3 产品设计系统 通过分酒装置设计思考以下两个问题： 1.设计是如何运用系统方法的； 2.设计的过程与对设计的研究分析过程 工业设计系2009.5项目名称：分酒装置客户： 南京豪盛酒业用品公司项目时间：2006---2007年工作内容：设计研究，外观设计，结构设计，样机制作，后期项目增值服务 工业设计系2009.51. 从电视剧开始的设计 The Black Hole of Capital Flight 工业设计系2009.52. 确定酒吧环境调研 Confirm the main inside module of products 工业设计系2009.53. 分酒装置的使用者调研 The Black Hole of Capital Flight 目标人群：经常去泡吧的人主要是，在华的外籍人士、留学生、本国的生意人、白领阶层、艺术家、大学生、娱乐圈人士及有经济能力的社会闲散人士等。
基本特征：年轻、好奇心强、对新事物的接受能力强 工业设计系2009.54. 理性功能与感性功能分析 The Black Hole of Capital Flight 工业设计系2009.55. 对于材料的思考 Draw sketch of the product 工业设计系2009.5在选择材料时，遵循以下原则：①功能性原则：外观需求；工艺性能；②市场性原则：可达性；经济性；③安全性原则：无伤害性；③环境性原则：可回收性，循环使用性 工业设计系2009.55. 分酒装置与体验经济 Draw sketch of the product 体验也是一种抽象产品服务经济已经接近极致，一种新的经济形态已经来临 工业设计系2009.56. 完成产品效果图 Rendering of the product design 工业设计系2009.57. 产品结构图 construct of the product design 工业设计系2009.5 工业设计系2009.58. 推广设计 spreading design of the products 工业设计系2009.5 工业设计系2009.51.3.1 设计方法的构成 产品设计是一种综合性的方法系统。
从全局出发，将各组成部分看作是子系统或要素，通过整合，建立起相互之间有机联系的以及系统与外界环境之间的有机关系 工业设计系2009.5 产品设计方法系统，普遍包括的有机联系要素： a.明确设计目标和方向的方法；b.为达到目标的途径；c.为达到目标的策略手段；d.为达到目标而必须运用的工具和手段；e.为有效运用工具所必须遵循的程序方法 工业设计系2009.51 1、、 明确设计目标和方向的方法 A. S曲线法： 考察市场上的某种产品发展变化，或者某种技术、功能、风格等的发展变化规律 工业设计系2009.5 市场上不同灯泡的性能特征： 工业设计系2009.5 B. 寻找问题法： 在日常生产生活中，发现寻找现存问题 工业设计系2009.5 工业设计系2009.5 2 2、、 为达到目标的途径 A. 典型的产品设计方法：把握设计时机确立产品概念实现设计创意 工业设计系2009.5把握设计时机确立产品概念实现设计创意市场分析市场分析消费者需求分析消费者需求分析产品构想产品构想竞争分析竞争分析功能模型建立功能模型建立产品结构分析产品结构分析全面定位全面定位工程设计工程设计实体模型建立实体模型建立设计变量分析设计变量分析技术实现方式技术实现方式耐用性考虑耐用性考虑 工业设计系2009.5 B. 反向工程与再设计法： 工业设计系2009.53 3、、为达到目标而运用的工具和手段 A. 建立设计模型： 用户模型 功能模型 数学模型 物理模型 工业设计系2009.5用户模型 建立用户模型的形式与结果： 1. 了解用户需求与技术的联系 2. 用户需求的表达形式 3. 问卷调查的结果对用户需求的有效性 4. 用户需求的稳定性分析 5. 运用统计学的方法对调查结果进行评价 工业设计系2009.5功能模型 工业设计系2009.5B. 产品体系模块化：产品系统子系统1（模块1）子系统2 （模块2）子系统3 （模块3）子系统n（模块n）系统结构系统结构 工业设计系2009.5 工业设计系2009.51.3.2 产品设计的过程系统为有效运用工具所循的程序方法项目立案项目立案项目立案项目立案设计创意设计创意设计创意设计创意确定方案确定方案确定方案确定方案方案实施方案实施方案实施方案实施投产准备投产准备投产准备投产准备生产生产生产生产/ / / /量产量产量产量产草案设计草案设计草案设计草案设计效果渲染效果渲染效果渲染效果渲染市场调查市场调查市场调查市场调查 工业设计系2009.5C. 产品分解法：分布式产品分解法 工业设计系2009.51.4 设计方法系统模式并行模式O-R-O模式串行模式 工业设计系2009.51.4.1 O-R-O模式过程易于控制、结果可预见O 客体object要素 投入R 联系relation结构 转换O 产出output功能 实现设计的条件设计的目的设计的重心 工业设计系2009.5 工业设计系2009.5 工业设计系2009.5 工业设计系2009.5 工业设计系2009.5O 产出设计项目确立R 联系确定构成方式O 客体确定要素内容设计中逆向使用为： 工业设计系2009.5MOTO（（OEM）设计）设计 工业设计系2009.5OEM：Original Equipment Manufacturer 原始设备制造商，指一家厂家根据另一家厂商的要求，为其生产产品和产品配件，亦称为定牌生产或授权贴牌生产。
工业设计系2009.5定性设计要求定性设计要求 工业设计系2009.5设计尺寸描述设计尺寸描述 工业设计系2009.5内部构件描述内部构件描述 工业设计系2009.51.4.2 串行模式串行模式（过程要素之间按顺序进行，具制约性，易于控制）：串行设计：串行设计：开发 →设计 →样品 →试制 →修改 →试生产 →生产 工业设计系2009.5•要素1•设计过程环节1•要素2•设计过程环节2•要素3•设计过程环节3顺序顺序层进关系要素: 设计过程中的环节 工业设计系2009.51.4.3 并行模式从产品开发设计一开始就考虑到产品整个生命周期中的各个因素，包括概念的形成、需求的定位、可行性、进度、生产制造、甚至商品化过程等优点：过程含多种要素，具可靠性，易于修正错误以要素的网络结构关系为基本特征强调设计过程的协作关系 工业设计系2009.5•要素1•A•B•C•D•要素2•A•B•要素3•A•B•C•协作同步•协作同步•协作同步 工业设计系2009.5并行模式串行模式产品设计系统 工业设计系2009.5 工业设计系2009.5 工业设计系2009.5 工业设计系2009.5 工业设计系2009.5 工业设计系2009.5 装配形式分析，对于单件的考虑会直接影响将来产品的精细程度。
工业设计系2009.5侧面装配形成的缝隙分析 工业设计系2009.5不同的装配分件形式的侧面效果对比 工业设计系2009.5 工业设计系2009.5 工业设计系2009.5其中的串行模式在设计前期中 确定设计任务 提出定性要求 视觉化 描述这些要求 工业设计系2009.5其中的并行模式视觉化描述这些要求手写键盘尺寸控制滑动机构的考虑根据前代产品PCB初步考虑排布天线位置与空间初步考虑操作、听筒、PCB位置考虑内部构件描述整体关系尺寸描述设计尺寸描述 。
