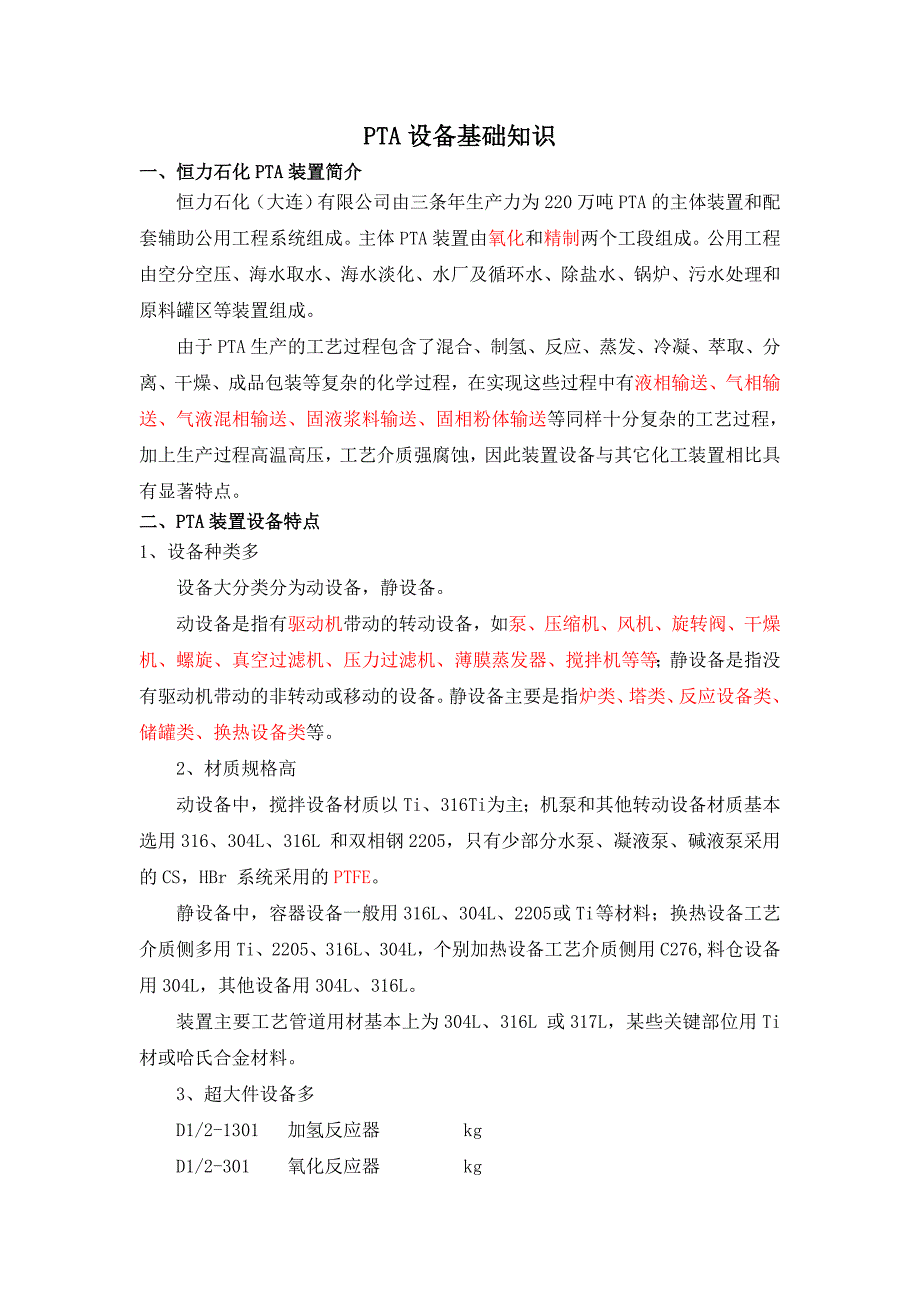

PTAPTA 设备基础知识设备基础知识 一、恒力石化一、恒力石化 PTAPTA 装置装置简介简介恒力石化（大连）有限公司由三条年生产力为 220 万吨 PTA 的主体装置和配套辅助公用工程系统组成主体 PTA 装置由氧化和精制两个工段组成公用工程由空分空压、海水取水、海水淡化、水厂及循环水、除盐水、锅炉、污水处理和原料罐区等装置组成由于 PTA 生产的工艺过程包含了混合、制氢、反应、蒸发、冷凝、萃取、分离、干燥、成品包装等复杂的化学过程，在实现这些过程中有液相输送、气相输送、气液混相输送、固液浆料输送、固相粉体输送等同样十分复杂的工艺过程，加上生产过程高温高压，工艺介质强腐蚀，因此装置设备与其它化工装置相比具有显著特点二、二、PTAPTA 装置设备特点装置设备特点1、设备种类多设备大分类分为动设备，静设备 动设备是指有驱动机带动的转动设备，如泵、压缩机、风机、旋转阀、干燥机、螺旋、真空过滤机、压力过滤机、薄膜蒸发器、搅拌机等等；静设备是指没有驱动机带动的非转动或移动的设备静设备主要是指炉类、塔类、反应设备类、储罐类、换热设备类等2、材质规格高动设备中，搅拌设备材质以 Ti、316Ti 为主；机泵和其他转动设备材质基本选用 316、304L、316L 和双相钢 2205，只有少部分水泵、凝液泵、碱液泵采用的 CS，HBr 系统采用的 PTFE。
静设备中，容器设备一般用 316L、304L、2205 或 Ti 等材料；换热设备工艺介质侧多用 Ti、2205、316L、304L，个别加热设备工艺介质侧用 C276,料仓设备用 304L，其他设备用 304L、316L装置主要工艺管道用材基本上为 304L、316L 或 317L，某些关键部位用 Ti 材或哈氏合金材料3、超大件设备多 D1/2-1301 加氢反应器 kgD1/2-301 氧化反应器 kgM1/2-1423 PTA 干燥机 kg φ4200X34000M1/2-423 CTA 干燥机 kg φ4200X34000D1/2-601 溶剂脱水塔 kgD1/2-1401 第一 PTA 结晶器 kg4、国产化率高和国内其他 PTA 生产装置相比，本装置设备国产化率为目前最高的虽然分交到国外制造的设备种类很多，但数量相对较少，大部分是国内不能制造加工或加工难度较大的设备该部分设备主要有：空压机组、搅拌器、塔内件、第一/第二 CTA 结晶器冷凝器、干燥机、脱水塔、旋转真空过滤机、压力离心机、旋转阀、风机以及部分关键部位的加热器、混合器、过滤器、等。
结晶器、泵、容器、 （洗涤、再生、吸收）塔和部分搅拌器等大量设备都分交在国内制造5、设备润滑油种类繁多序号各类已确认油牌号首选代用油 品用途12#极压锂 基脂SHELL ALVANIA EP 2通用 小 风机轴承 座润滑脂， 转速 2930rpm2高温润滑 脂Klübertemp HM 83-402LUBCON TURMOTEMP II/400 RS 2 进口旋转 阀轴承润 滑，工作 温度高于 170 度， 耐酸环境31#极压锂 基脂SHELL ALVANIA EP 1干燥机 填料密封43#极压锂 基脂SHELL ALVANIA RL-3空压机、 离心机52#极压锂 基脂BP Castrol Longtime PD2Shell ATF Ⅱ DCTA 风机6不锈钢螺 栓防卡剂西班牙老鹰 BESMOLY PLUS 或 其他用于进口 设备安装7润滑脂类二流化钼壳牌统一或国产品牌用于设备 维修及螺栓防锈8Mobil DTE 10 Excel 32 Shell Tellus T 32有润滑油 循环系统 以及全部 单级悬臂 式离心泵 轴承用油9Mobil DTE LightShell ATF Ⅱ D高速泵及 电机专用10透平油 ISO VG32Mobil 特级黑 霸王（CH- 4/15W40)Shell Rimula R3 Turbo 15W- 40氮压机11透平油 ISO VG46Mobil DTE 25Shell Tellus S 46RPF 风机 专用12冲洗油 ISO VG32Mobil FAXAM_32SHELL Flushing 32空压机系 统冲洗油13透平油 ISO VG46 Mobil DTE 846Shell Turbo CC 46空压机润 滑系统14透平油 ISO VG 68Mobil DTE Heavy-MediumSHELL Tellus T 68临时备用15可耐压齿 轮油 ISO VG 150Mobil Gear 600Xp 150SHELL omala 150 干燥机轴 承16涡轮机油 ISO VG 150Mobil DTE 10 Excel 150Shell Turbo 150氢压机专 用 Mobil DTE 19M 17可耐压齿 轮油 ISO VG 220Mobil Gear 600Xp 220SHELL OMALA 220螺旋输送 器18润滑油类合成齿轮 油 ISO VG 220Mobil SHC 630SHELL OMALA HD 220搅拌器 专用 (EKATO) 搅拌机齿 轮箱轴承 和压滤过 滤机齿轮 用19可耐压齿 轮油 ISO VG320Mobil Gear 600Xp 320SHELL OMALA 320真空泵专 用20合成齿轮 油 ISO VG 320Mobil SHC 632SHELL OMALA HD 320干燥机减 速箱专用21可耐压齿 轮油 ISO VG 460Mobil gear XMP 460Shell OMALA F 460打包机22可耐压齿 轮油 ISO VG 150Mobil Gear 600Xp 150SHELL OMALA 68干燥机滴 油23液压油 ISO VG32Shell Tellus 32Mobil DTE 24干燥机注 液压油、 离心机液 压油三、重要机组介绍三、重要机组介绍普通离心泵普通离心泵 G1-1207 重点巡检内容及操作要点重点巡检内容及操作要点G1-1207G1-1207 基本技术参数基本技术参数生产厂家：磨锐泵（上海）有限公司型号：PRESF250-71设计压力：27 bar设计温度：235℃入口压力：176 Kpa出口压力：15.4 bar工作温度：98.5℃扬程：135 m流量：1060 m3/h转速：1470 rpm额定功率：600.2KW额定电流：--密封形式：双端面密封密封水压力：：12.5 bar密封水流量：：12 (L/min)输送介质：35% TA, 65% 水普通离心泵操作要点普通离心泵操作要点1)确认机械、电气、仪表已具备启动条件。
2)启动前必须投用密封冲洗水系统及冷却水系统3)在进行排气或排残液时，注意安全防护！小心泵内喷出的介质4)禁止无水运行，不要调节吸入口来降低排量，禁止在过低的流量下运行5)如发现离心泵有异常声音应立即停车检查6)启动后不得打开放空或排净阀.7)定期添加、更换润滑油普通离心泵日常巡检要点普通离心泵日常巡检要点1）密封水是否投用、流量压力是否正常 2）泵出口压力，电流电机电流是否正常，有无大幅的波动，是否在额定电流以下4）机械密封有无泄漏现象（检漏孔）轴封是否有泄漏 5) 泵、联轴节声音是否异常6）设备防护罩是否完好，紧固件是否有松动、脱落现象高速泵高速泵 G1-1209 重点巡检内容及操作要点重点巡检内容及操作要点G1-1209G1-1209 基本技术参数基本技术参数生产厂家：北京航天石化技术装备工程公司型号：GSB-W7-123/972设计压力：111.2 bar设计温度：250 ℃入口压力：11 bar出口压力：100.2 bar工作温度：98℃-140℃扬程：972 m流量：123 m3/h转速：15213 r/min额定功率：630KW 3000RPM 10KV额定电流：42.8 A密封形式：第一级双端面，二级注入式密封密封水压力：：24 bar密封水流量：：1.0~1.3 m3/h材质：叶轮双相钢，壳体双相钢输送介质：30% TA, 70% 水主油泵油压 0.4-0.8Mpa 推力轴承 0.1-0.4 Mpa轴承温度：65~115℃高速泵操作要点高速泵操作要点1)确认机械、电气、仪表已具备启动条件。
2)启动前必须运行润滑油系统，投用密封冲洗水系统及冷却水系统3)在进行排气或排残液时，注意安全防护！小心泵内喷出的介质4)不得在低于最小流量或进口阀门关闭操作启动5)电动机禁止连续启动（冷态一小时 2 次，热态一小时 1 次）6)启动后不得打开放空或排净阀.7)严禁带压拧紧或松动承压螺拴8)定期添加、更换润滑油高速泵日常巡检要点高速泵日常巡检要点1）密封水压力≥泵入口压力+0.9-1.1 Mpa，流量 0.45-1.3m3/h2）冷却水投用是否正常、流量是否正常3）泵出口压力是否满足要求 4) 电机电流≤36A，有无大幅的波动5）齿轮箱振动≤5.5mm/s8）机械密封有无泄漏现象（检漏孔）轴封是否有泄漏其他各静密封点是否有泄漏 9) 齿轮箱、泵、联轴器是否有异响10）设备是否完好，紧固件是否牢固,防护罩安全可靠11)机组运行中防止异物缠绕高压密封水泵（高压密封水泵（G1-1816）巡检内容及操作要点）巡检内容及操作要点G1-1816G1-1816 基本技术参数基本技术参数生产厂家：北京航天石化技术装备工程公司泵型式:卧式高速离心泵设计压力：100 bar设计温度：150℃入口压力：13.5 bar出口压力：7.19 bar工作温度：40℃扬程：618m流量：116 m3/h最小流量：52 m3/h电机功率：355KW/10kv/3ph/50hz转速：13059 r/min密封形式：自密封冷却水压力：0.45 MPa进口温度：33℃ 最高回水温度：43℃输送介质：TWG1-1816G1-1816 泵操作要点泵操作要点1)确认机械、电气、仪表已具备启动条件。
3)启动前必须投用油冷却水系统4)启动前确认辅助油泵已启动，油压>0.09MPa.G，油温正常>26℃5)禁止关闭入口或无水运行，禁止在过低的流量下运行6)当电机声音正常，压力表压力升到正常值后，缓慢开出口阀7)检查电机电流在额定范围内8)如发现离心泵有异常声音应立即停车检查原因10)定期添加、更换润滑油G1-1816G1-1816 日常巡检要点日常巡检要点1）检查有冷却水是否正常，油温正常2）泵出口压力，电机电流是否正常，有无大幅的波动，是否在额定电流以内4）检查泵和备用泵的就地远程开关正确，检查备用泵出入口阀门是否全开 5) 泵、联轴节声音是否异常6）设备防护罩是否完好，紧固件是否有松动、脱落现象7）检查备泵出入口手阀是否全开，备用泵操作是否切到远程以及预热情况干燥机干燥机 M1-1423 重点巡检内容及操作要点重点巡检内容及操作要点M1-1423A/BM1-1423A/B 基本技术参数基本技术参数生产厂家：TSUKISHIMA KIKAI CO.,LTD主体尺寸：4200*24000换热面积：1606 ㎡设计温度：230入口压力：0.02 bar出口压力：0.02 bar出料温度：120℃-130℃蒸汽压力：8.5 bar蒸汽流量：25800 kg/h筒体转速：3.6 RPM入口滤饼含湿率：7.5%出口含湿率：0.1%冷却水流量：6m³/H斜率：3/100载湿气流量：：2200Kg/h密封气流量：165m³/H处理能力：150T/h干燥机操作要点干燥机操作要点1)确认机械、电气、仪表已具备启动条件。
2)启动前必须运行润滑油系统，投用密封气系统及冷却水系统3)升温前启动盘车电机，升温时速率要慢。
