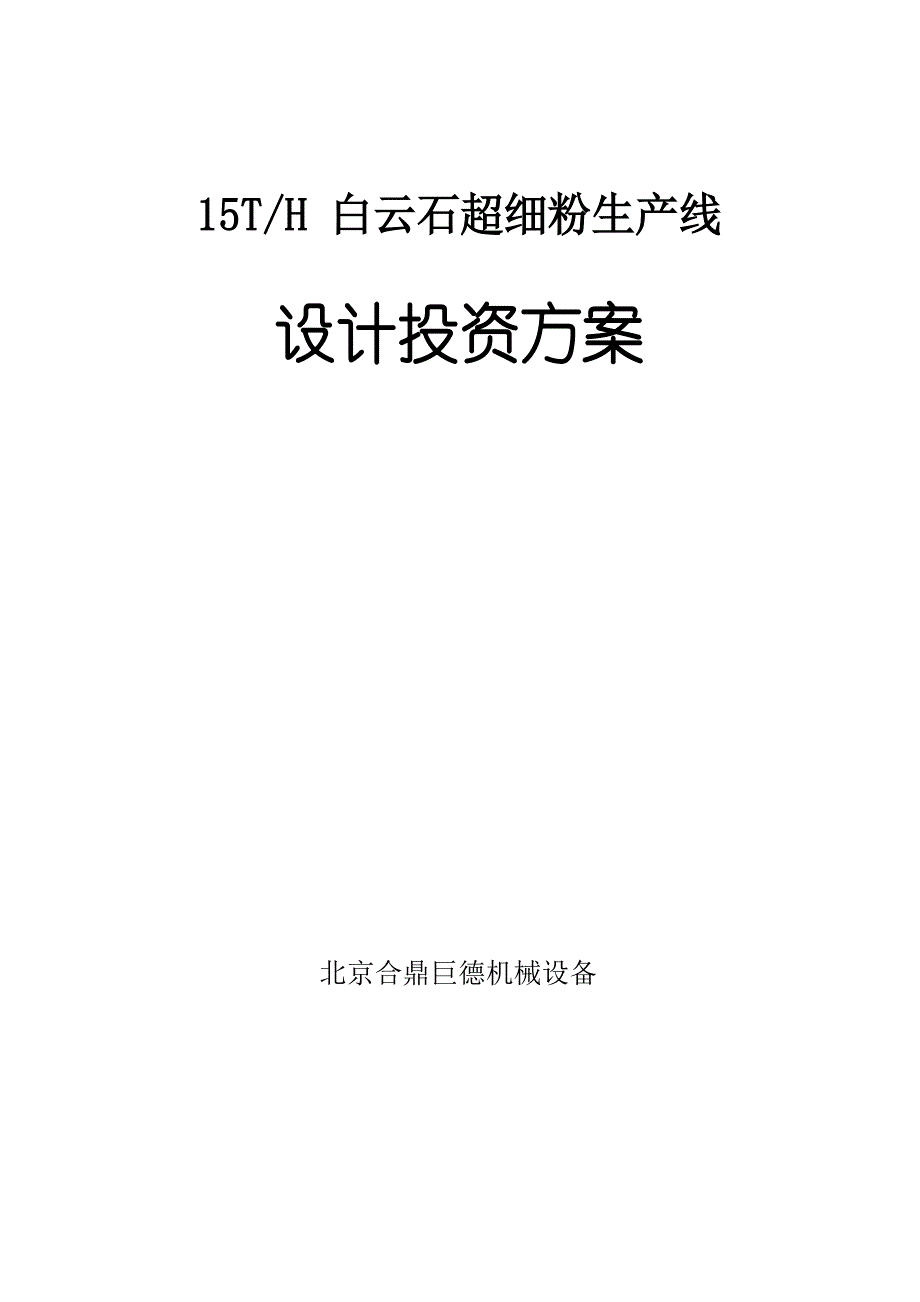

15T/H 白云石超细粉生产线设计投资方案北京合鼎巨德机械设备15 吨/小时白云石超细粉生产线初步设计投资方案一、设计条件本方案为15 吨/小时白云石粉生产线初步设计方案，其设计依据参数如下： 原料：白云石原料入料粒径： 25mm原料含水率：< 3%产品要求：成品粒度： 600—1000 目年工作时间: 7000 小时产 量： 15 吨/小时 年产量：10 万吨色 度： 90%包 装： 塑编袋〔50 公斤/袋〕 电压等级：380V/220V粉磨吨电耗：870x0.7/15=40.6kwh/吨二、依据生产线技术要求设备选择：白云石经粗裂开后粒度为 25mm，要满足每小时产量 15 吨 600—1000 目超细粉的生产要求，需用一台 ZPC-2000 型振动磨机作为细破机，三台 4MZZ—3600 型振动磨机作为超细研磨机，配置分级机及其它关心设备组成三条生产线ZPC—2000 型振动磨机功率为： 75KW4MZZ—3600 型振动磨机功率为： 90×2= 180KW 3 台 540Kw WFW—600 型分级机系统功率为： 30+55=85Kw 3 台 255Kw三、工艺描述白云石原料的入料粒度为 25mm，经斗式提升机提升到原料仓等待加工。
加工时，白云石原料由计量螺旋输送机定量给料至ZPC-2000 型振动磨机，对原料进展细裂开，经过细裂开的白云石矿砂经皮带输送机输送到振动筛进展筛分，筛上物由皮带输送机送回料斗重给料细破，筛下物的粒度可到 3mm 以下，到达超细研磨的进料要求，由斗提机提升到中间仓，等待超细研磨超细研磨时，矿砂由三台计量螺旋输送机分别定量给料至三台 4MZZ— 3600 型振动研磨机进展超细研磨，研磨后的矿粉经管道除铁器将铁粉除掉， 铁粉由皮带输送机送至指定位置除铁后的超细矿粉被负压输送至气流分级机进展分级，粗粉返回到中间仓，重给料进展再次研磨超细矿粉由分级机上出风口转入收料器收集出成品 〔600-1000 目〕，并集中到成品仓， 由包装机进展包装具体工艺流程见：工艺流程图生产线最大特点是：1〕、工艺简洁，设备投资少2)、设备耐磨，易损件少3） 、成品细度可调4） 、在销量削减时，可选择开动两条生产线，节约能源1、振动磨介绍振动磨的粉碎机理是电机通过联轴器带动偏心块旋转，产生激振力，驱动弹簧上的磨筒同频率振动，磨筒带动筒内的磨介振动，冲击物料，把物料磨细而且由于物料的料压，物料边被粉碎，边向出料口移动，直至由出料口移出机体。
我公司在振动磨上拥有多项专利和专有技术：1） 减振弹簧 ——用合鼎公司自己研制的实体橡胶弹簧，寿命可达近10000h2） 增大振幅——合鼎公司经屡次试验觉察，在较大范围内增大振动磨机的振幅(可达 9mm)，不会降低振动磨机的牢靠性3） 激振系统——合鼎公司的振动磨机，其激振系统消耗的功率只占振动磨机消耗功率的 3%-5%轴承不用水冷，承受空气冷却，寿命可成倍增长4〕争论磨细工艺——合鼎公司具备完善的工艺试验条件，可依据用户提供的被磨物料进展试验，从而优化磨细工艺参数，设计符合要求的振动磨机2、振动磨机的性能国内能够大批量生产 600-1000 目白云石粉的设备品种很多，经过实践检验，市场选择，振动磨已突显其优势，它能耗低，颗粒的粒形好，粉体的质量高，下游用户欢送振动细破机型 号： ZPC-2000 型磨筒容量：2000L研磨介质：不同直径钢棒组成的级配进料方式：为上进下出最大振幅：9mm 振动频率：16.3HZ 电机功率：75 kw超细振动研磨机型 号： 4MZZ — 3600 型磨筒容量：900x4=3600L研磨介质：〔高鉻、中鉻球〕不同直径钢球组成的级配进料方式：为两进两出最大振幅：6—8mm 振动频率：16.3HZ电机功率：90×2= 180 kw 三台 540Kw3600 磨机振动强度 7G，适合粉碎 300 目至 2500 目粒度段的微粉。
3、与其它磨机比较一、振动研磨机产量高、能耗低，每分钟上千次的冲击和剪切，使其产量大，效率高，吨物料耗电比其他粉磨设备低20%~30%，依据振动磨机的工作特性〔启动时电机功率大，正常工作后，电流下降快〕通常按总功率 70%计算吨电耗二、振动研磨机构造简洁，系统敏捷：磨机筒体可依据不同需要有双筒和四筒构造，组成串联和并联流程，以满足不同物料和不同产品细度的要求衬板和介质更换简洁，研磨介质球用量少四、振动研磨机机体重量轻，是球磨机的 1/4~1/5，雷蒙磨的 1/2五、振动研磨机占地面积小，是一般磨机和雷蒙磨的 1/3~1/5六、研磨细度高，可达 2500 目，而雷蒙磨只可做到 325 目4、设备选型及报价本设计方案的具体设备选型见附件二：设备清单本设计方案的生产线，从原料的细破开头至成品储存系统为止，其设备以及相应的配置系统的装机容量为：928.01kW；投资预算为：667.5 万元，具体见设备清单四、设计说明1. 设备清单是按本方案设计，产量及设备功耗可依据需方要求调整2. 生产设备总供电容量为：928.01kw五、效劳本方案供给的内容包括生产线的安装、调试以及员工技术培训并供给整个交钥匙工程效劳，具体包括：1、可到现场实地勘察，绘制设备布局图。
2、供给设备清单和设备根底图纸3、供给生产线工艺说明书4、产品质保期外终身有偿跟踪效劳5、派技术人员指导设备的安装，负责设备的调试并对设备的操作人员进展培训六、 售后效劳1 设备保质期从设备运行开头之日起 12 个月2 在设备保质期内，因设备质量问题而造成的设备损坏或不能正常使用时， 应无偿修理或更换3 保质期后，供方应长期有偿优待供给备品备件4 保质期内，如需方需要请供方人员到现场效劳时，供方人员应在 24 小时之内到现场效劳北京合鼎巨德机械设备有限责任公司2012 年 4 月 16 日。
