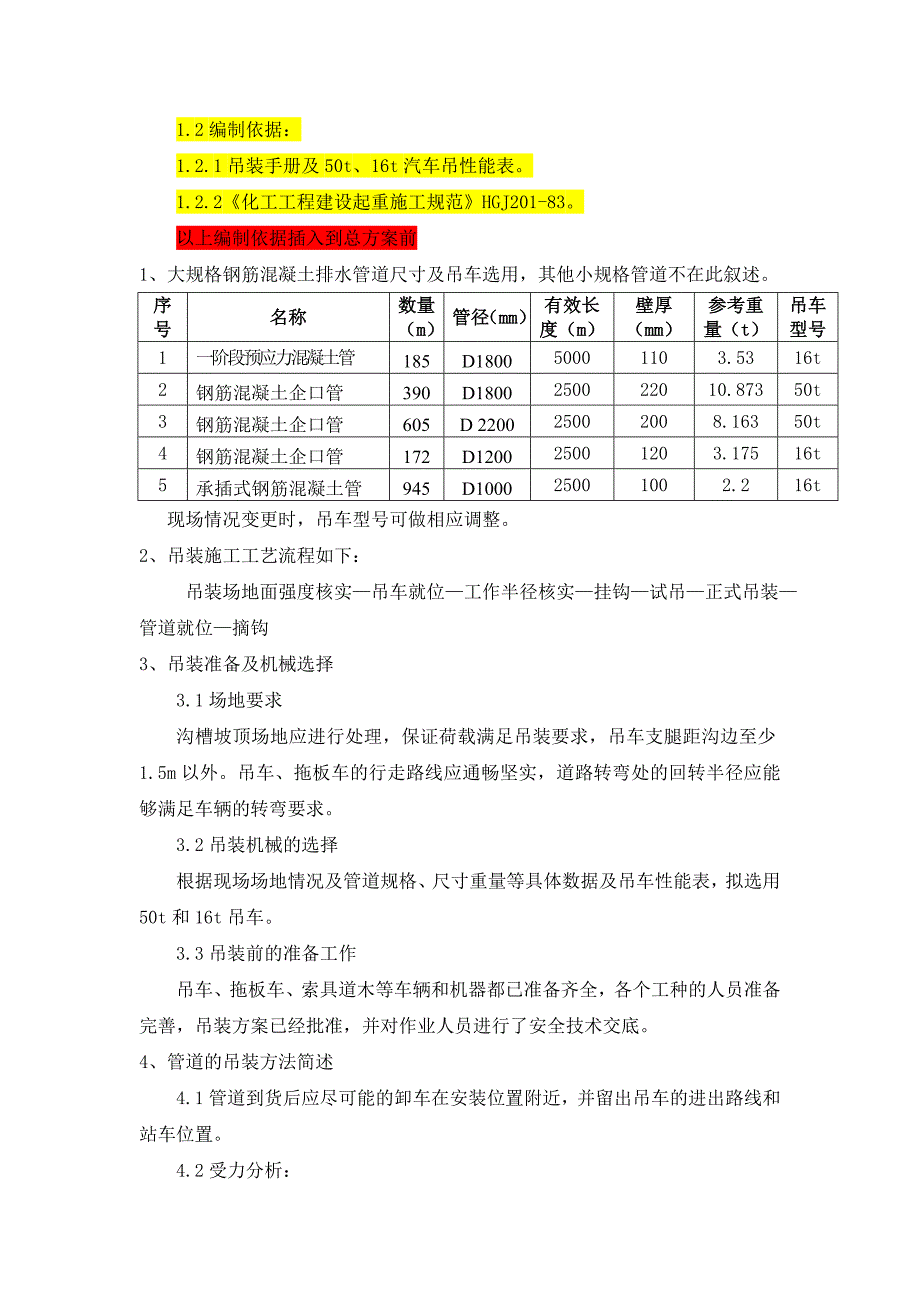

1.2编制依据：1.2.1吊装手册及50t、16t汽车吊性能表1.2.2《化工工程建设起重施工规范》HGJ201-83以上编制依据插入到总方案前1、 大规格钢筋混凝土排水管道尺寸及吊车选用，其他小规格管道不在此叙述序号名称数量（m）管径（mm）有效长度（m）壁厚（mm）参考重量（t）吊车型号1一阶段预应力混凝土管185D180050001103.5316t2钢筋混凝土企口管390D1800250022010.87350t3钢筋混凝土企口管605D 220025002008.16350t4钢筋混凝土企口管172D120025001203.17516t5承插式钢筋混凝土管945D100025001002.216t 现场情况变更时，吊车型号可做相应调整2、吊装施工工艺流程如下： 吊装场地面强度核实—吊车就位—工作半径核实—挂钩—试吊—正式吊装—管道就位—摘钩3、吊装准备及机械选择3.1场地要求沟槽坡顶场地应进行处理，保证荷载满足吊装要求，吊车支腿距沟边至少1.5m以外吊车、拖板车的行走路线应通畅坚实，道路转弯处的回转半径应能够满足车辆的转弯要求3.2吊装机械的选择根据现场场地情况及管道规格、尺寸重量等具体数据及吊车性能表，拟选用50t和16t吊车。
3.3吊装前的准备工作吊车、拖板车、索具道木等车辆和机器都已准备齐全，各个工种的人员准备完善，吊装方案已经批准，并对作业人员进行了安全技术交底4、管道的吊装方法简述4.1管道到货后应尽可能的卸车在安装位置附近，并留出吊车的进出路线和站车位置4.2受力分析：A、钢筋混凝土企口管D2200，起吊高度约为<2m，管道重量10.873t吊装载荷：Q=K1*(G+ξ1+ξ2)=1.1*（10.873+0.05+0.46）=12.52tK1:动载系数 G:管道重 ξ1：索具重量 ξ2：钩头重量吊车选用：根据以上条件，50吨吊车吊装时吊车回转半径9m，出杆14m，起重能力为：14.2吨＞12.52吨，可以满足吊装要求，此时吊装高度为<2mB、钢筋混凝土企口管D 1800，起吊高度约为<2m，管道重量8.163t吊装载荷：Q=K1*(G+ξ1+ξ2)=1.1*（8.163+0.05+0.46）=8.673tK1:动载系数 G:管道重 ξ1：索具重量 ξ2：钩头重量吊车选用：根据以上条件，50吨吊车吊装时吊车回转半径9m，出杆14m，起重能力为：14.2吨＞8.673吨，可以满足吊装要求，此时吊装高度为<2m。
C、一阶段预应力混凝土管D1800，起吊高度约为<2m，管道重量3.53t吊装载荷：Q=K1*(G+ξ1+ξ2)=1.1*（3.53+0.05+0.4）=3.98tK1:动载系数 G:管道重 ξ1：索具重量 ξ2：钩头重量吊车选用：根据以上条件，16吨吊车吊装时吊车回转半径9m，出杆16.65m，起重能力为：4.5吨＞3.98吨，可以满足吊装要求，此时吊装高度为<2mD、钢筋混凝土企口管D 1200、钢筋混凝土企口管D 1000同上4.3吊装注意事项4.3.1吊装作业要设专人指挥，各个吊车都应服从统一指挥，协调作业4.3.2吊装使用的吊装带必须满足设备荷载，4.3.3凡参加吊装及施工人员必须坚守岗位，并根据指挥者的命令进行工作，指挥者应把信号向全体工作人员交待清楚，必要时刻进行预演哨音必须准确、响亮，旗语应清楚，工作人员如对信号不明确时应立即询问，严禁凭估计、猜测进行操作4.3.4指挥者应站在能看到吊装全过程并被所有施工人员全能看到的位置上，以利于直接指挥各个工作岗位，否则应通过助手及时传递信号4.3.5正式吊装前应进行试吊，试吊中检查全部机具、吊装带的受力情况，发现问题应先将工件放回地面，故障排除后重新试吊，确认一切正常后方可正式吊装。
4.3.6吊装时应动作平稳，避免设备振动和摆动4.3.7吊装不得在风力五级和五级以上时进行，吊装难度较大的作业宜在晴朗的上午起吊吊装时施工人员不得在工件下面、受力吊装带附近及其它有危险的地方停留4.3.8吊装时任何人不得随同管道或吊装机具升降特殊情况必须随同升降时，应采取可靠的安全措施，并经有关负责人批准4.3.9施工人员不得攀沿拖拉绳或其它绳索上下，进行高空作业时，施工人员所带的工具应拴上保险绳，防止脱手坠落，高空作业区内严禁抛掷物件，只能用绳索拴系传递附表1：16t吊车性能表长江QY-16汽车吊额定起重量表起重臂长工作半径主臂主臂+副杆9.816.6523.523.5+73.7516.04.014.54.512.755.011.69.55.510.468.56.09.37.87.07.06.755.08.05.355.04.39.04.53.82.010.03.63.41.012.02.52.61.5514.01.91.316.01.351.0618.00.950.8320.00.630.622.00.370.3724.00.17说明：1：工作半径和起重臂长单位为：米，起重量单位为：吨。
2：起重量大于11.0吨时，用6倍率，其全用4倍率，臂长大于16.65米时必须用4倍率 3：主臂端部装有副杆时，主吊钩起重量从表中数值减去400公斤附表2：50t吊车性能表。
