机械制图基本知识培训资料ppt课件

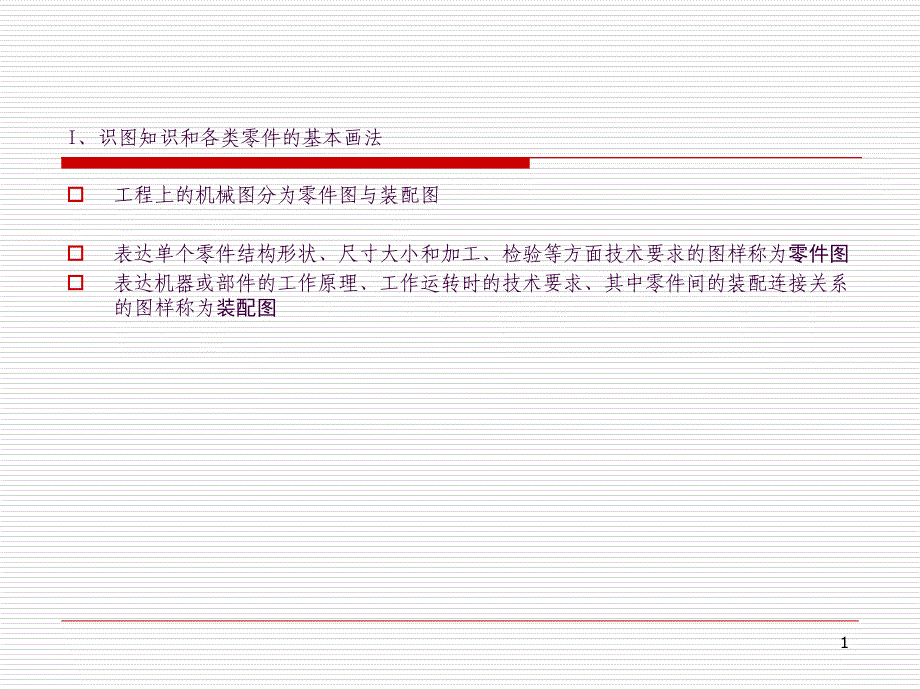

I、识图知识和各类零件的基本画法工程上的机械图分为零件图与装配图表达单个零件结构形状、尺寸大小和加工、检验等方面技术要求的图样称为零件图表达机器或部件的工作原理、工作运转时的技术要求、其中零件间的装配连接关系的图样称为装配图11. 1. 一组视图一组视图2. 2. 全部尺寸全部尺寸3. 3. 技术要求技术要求★唯一表达零件各部分的结构及形状 ★确定零件各部分的形状大小及相对位置的定形尺寸和定位尺寸 ★说明在制造和检验零件时应达到的一些工艺要求 ★注写零件的名称、材料、数量、比例等 4. 4. 图框和标题栏图框和标题栏 零件图的基本组成零件图的基本组成21.1.一组视图一组视图2.2.必要尺寸必要尺寸4.4.技术要求技术要求3.3.零件序号零件序号明细表明细表标题栏标题栏 反映部件的工作原理、装配关系、主要规格、零件间配合、连接、定位、部件的安装和外形零件的主要结构等装配图的基本组成装配图的基本组成3日方图纸样例日方图纸样例4V VW WH H一、体的投影一、体的投影体的投影，实质上是构成该体的所有表面的投影总和体的投影，实质上是构成该体的所有表面的投影总和II、体的三面投影体的三面投影 - - 三视图三视图5 用正投影法绘制的物体的投影图称为视图。

用正投影法绘制的物体的投影图称为视图二、三面投影与三视图二、三面投影与三视图1.1.视图的概念视图的概念主视图主视图 ——体的正面投影体的正面投影俯视图俯视图 ——体的水平投影体的水平投影左视图左视图 ——体的侧面投影体的侧面投影2.2.三视图之间的度量对应关系三视图之间的度量对应关系三等关系三等关系主视俯视长相等且对正主视俯视长相等且对正主视左视高相等且平齐主视左视高相等且平齐俯视左视宽相等且对应俯视左视宽相等且对应长长高高宽宽宽宽长对正长对正宽相等宽相等高平齐高平齐63.3.三视图之间的方位对应关系三视图之间的方位对应关系 主视图反映：上、下主视图反映：上、下 、左、右、左、右 俯视图反映：前、后俯视图反映：前、后 、左、右、左、右 左视图反映：上、下左视图反映：上、下 、前、后、前、后上上下下左左右右后后前前上上下下前前后后左左右右上上下下左左右右前前后后7⒈ ⒈ 回转体与回转体叠加回转体与回转体叠加 形体之间一般有轮形体之间一般有轮廓线分界廓线分界⒉ ⒉ 回转体与平面体叠加回转体与平面体叠加三、三、简单叠加体的叠加形式及表面过渡关系简单叠加体的叠加形式及表面过渡关系8⒊ ⒊ 平面体与平面体叠加平面体与平面体叠加有实线有实线有实线有实线有虚线有虚线无线无线两体表面共面时，中间无分界线。

两体表面共面时，中间无分界线9   底板和立板右侧面共面叠加底板和立板右侧面共面叠加   肋板与底板和立板前后对称叠加肋板与底板和立板前后对称叠加底板底板立板立板肋板肋板例：画出所给叠加体的三视图例：画出所给叠加体的三视图⑴ ⑴ 分解形体，弄清它们的叠加方式分解形体，弄清它们的叠加方式四、简单叠加体的画图方法四、简单叠加体的画图方法10①①底板底板 ⑵ ⑵ 逐块画三视图并分析表面过渡关系逐块画三视图并分析表面过渡关系②②立板立板③③肋板肋板看得见的线画实线看得见的线画实线看不见的线画虚线看不见的线画虚线表面共面，表面共面，应无线⑶ ⑶ 检查、加深检查、加深11交线交线五、简单叠加体的读图方法五、简单叠加体的读图方法⒈ ⒈ 弄清视图中图线的意义弄清视图中图线的意义① ① 面的投影面的投影② ② 面与面的交线面与面的交线 ③ ③ 回转面轮廓素线回转面轮廓素线 的投影的投影圆柱面轮廓素线圆柱面轮廓素线平面平面12⒉ ⒉ 利用线框，分析体表面的相对位置关系利用线框，分析体表面的相对位置关系 视图中一个封闭线框一般情况下表示一个面的投影，线框套线框，通常是两个面凹视图中一个封闭线框一般情况下表示一个面的投影，线框套线框，通常是两个面凹凸不平或者是具有打通的孔。

凸不平或者是具有打通的孔13两个线框相邻，表示两个面高低不平或相交两个线框相邻，表示两个面高低不平或相交14⒊ ⒊ 利用虚、实线区分各部分的相对位置关系利用虚、实线区分各部分的相对位置关系15⒋ ⒋ 几个视图对照分析以确定物体的形状几个视图对照分析以确定物体的形状16⒈ ⒈ 分析投影，想象出物体的形状分析投影，想象出物体的形状例：已知物体的主视图和俯视图，画出左视图例：已知物体的主视图和俯视图，画出左视图⑴ ⑴ 对线框，分解形体对线框，分解形体⑵ ⑵ 综合起来，想象整体综合起来，想象整体体体1体体2体体317⒉ ⒉ 根据投影规律及根据投影规律及“三等三等”关系，画出第三视图关系，画出第三视图注意：要逐个形体画注意：要逐个形体画18 3.1 3.1 视图视图 3.2 3.2 剖视图剖视图 3.3 3.3 断面图断面图 3.4 3.4 规定画法和简化画法规定画法和简化画法 3.5 3.5 第三角投影法简介第三角投影法简介III、机件图样的画法19一、基本视图一、基本视图  右视图右视图   主视图主视图  俯视图俯视图   左视图左视图  后视图后视图  仰视图仰视图⒈ ⒈ 形成形成从右向左投射从右向左投射从下向上投射从下向上投射从后向前投射从后向前投射3.1 3.1 视视 图图 机件向基本投影面投射所得的视图。

机件向基本投影面投射所得的视图V VW WH H20⒉⒉ 六个投影面的展开六个投影面的展开主视主视俯视俯视左视左视右视右视后视后视仰视仰视21 除后视图外，靠近主视图的一边是物体的后面，远离主视图的除后视图外，靠近主视图的一边是物体的后面，远离主视图的 一边是物体的一边是物体的前面⒊ ⒊ 六面视图的投影对应关系六面视图的投影对应关系长长高高宽宽上上下下左左右右前前后后右右左左  度量对应关系：仍遵守度量对应关系：仍遵守““三等三等””规律规律  方位对应关系：方位对应关系：主视主视俯视俯视仰视仰视左视左视右视右视后视后视长长22二、向视图二、向视图向视图是可以自由配置的视图向视图是可以自由配置的视图※※在向视图的上方标注字母，在相应视图附近用箭头在向视图的上方标注字母，在相应视图附近用箭头 指明投射方向，并标注相同的字母指明投射方向，并标注相同的字母C CD DD DB BB BC C自由配置自由配置E EE EF FF F※※表示投射方向的箭头尽可能配置在主视图上，只是表示投射方向的箭头尽可能配置在主视图上，只是 表示后视投射方向的箭头才配置在其它视图上。

表示后视投射方向的箭头才配置在其它视图上按基本位置配置按基本位置配置23三、局部视图三、局部视图 局部视图是将物体的某一部分向基本投影面投射所得的视图局部视图是将物体的某一部分向基本投影面投射所得的视图注意事项：注意事项： 用带字母的箭头指明要用带字母的箭头指明要 表达的部位和投射方向，表达的部位和投射方向， 并注明视图名称并注明视图名称 局部视图的范围用波浪局部视图的范围用波浪 线表示当表示的局部线表示当表示的局部 结构是完整的且外轮廓结构是完整的且外轮廓 封闭时，波浪线可省略封闭时，波浪线可省略 局部视图可按基本视图局部视图可按基本视图 的配置形式配置，也可的配置形式配置，也可 按向视图的配置形式配按向视图的配置形式配 置B BA AA AB B24四、斜视图四、斜视图问题：当物体的表面与投影面成倾斜位置时，问题：当物体的表面与投影面成倾斜位置时， 其投影不反映实形其投影不反映实形★★增设一个与倾斜增设一个与倾斜 表面平行的辅助表面平行的辅助 投影面解决方法：解决方法：★★将倾斜部分向辅将倾斜部分向辅 助投影面投射。

助投影面投射 斜视图是物体向不平行于基本投影面的平面投射所得的视图斜视图是物体向不平行于基本投影面的平面投射所得的视图V VH HA A25A AA AA A斜视图的画法斜视图的画法画斜视图的注意事项：画斜视图的注意事项：  斜视图通常按投射方向配置和标注斜视图通常按投射方向配置和标注   允许将斜视图旋转配置，但需在斜视图上方注明允许将斜视图旋转配置，但需在斜视图上方注明  斜视图的断裂边界用波浪线或双折线表示斜视图的断裂边界用波浪线或双折线表示字母靠近箭头端，字母靠近箭头端，符号方向与旋转符号方向与旋转方向一致方向一致263.2 3.2 剖剖 视视 图图问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸问题：当机件的内部形状较复杂时，视图上将出现许多虚线，不便于看图和标注尺寸解决办法？解决办法？采用剖视图采用剖视图27一、剖视图的概念一、剖视图的概念⒈⒈ 剖视图的形成剖视图的形成 假想用一剖切面将机件假想用一剖切面将机件剖开，移去剖切面和观察者剖开，移去剖切面和观察者之间的部分，将其余部分向之间的部分，将其余部分向投影面投射，并在剖面区域投影面投射，并在剖面区域内画上剖面符号。

内画上剖面符号282.2.剖视图的画图步骤剖视图的画图步骤  确定剖切面的位置确定剖切面的位置  想象哪部分移走了？剖面区域的形状？哪些部分想象哪部分移走了？剖面区域的形状？哪些部分 投射时可看到？投射时可看到？  在剖面区域内画上剖面符号在剖面区域内画上剖面符号293.3.剖视图的标注剖视图的标注② ② 剖切符号剖切符号 ③ ③ 剖视图的名称剖视图的名称标注内容：标注内容：① ① 剖切线剖切线A AA A－－A AA A指示剖切面的位置指示剖切面的位置 ( (细单点长画线细单点长画线) )一般情况下可省略一般情况下可省略表示剖切面起、迄表示剖切面起、迄和转折位置及投射和转折位置及投射方向◆ ◆ 剖视图按基本视图关系配置时，可省略箭头剖视图按基本视图关系配置时，可省略箭头◆ ◆ 当单一剖切面通过机件的对称（或基本对称）平面，当单一剖切面通过机件的对称（或基本对称）平面， 且剖视图按基本视图关系配置时，可不标注且剖视图按基本视图关系配置时，可不标注下列情况可省略标注：下列情况可省略标注：304. 4. 画剖视图的注意事项画剖视图的注意事项① ① 剖切平面的选择：通过机件的对称面或轴线且剖切平面的选择：通过机件的对称面或轴线且 平行或垂直于投影面。

平行或垂直于投影面② ② 剖切是一种假想，其它视图仍应完整画出，并剖切是一种假想，其它视图仍应完整画出，并 可取剖视可取剖视③ ③ 剖切面后方的可见部分要全部画出剖切面后方的可见部分要全部画出A A－－A AA AA AB B－－B BB BB BC C－－C CC CC C31④ ④ 在剖视图上已经表达清楚的结构在剖视图上已经表达清楚的结构, ,在其它视图上在其它视图上 此部分结构的投影为虚线时此部分结构的投影为虚线时, ,其虚线省略不画其虚线省略不画但没有表示清楚的结构，允许画少量虚线但没有表示清楚的结构，允许画少量虚线A A－－A AA AA A32⑤ ⑤ 不需在剖面区域中表示材料的类别时，剖面符号可不需在剖面区域中表示材料的类别时，剖面符号可 采用通用剖面线表示通用剖面线为细实线，最好采用通用剖面线表示通用剖面线为细实线，最好 与图形的主要轮廓或剖面区域的对称线成与图形的主要轮廓或剖面区域的对称线成45°45°角；角； 同一物体的各个剖面区域，其剖面线画法应一致同一物体的各个剖面区域，其剖面线画法应一致A AA A30° A A－－A A 当画出的剖面线与图形的主要轮廓线或剖面区域当画出的剖面线与图形的主要轮廓线或剖面区域的轴线平行时，该图形的剖面线应画成与水平成的轴线平行时，该图形的剖面线应画成与水平成30°30°或或60°60°角，但其倾斜方向与其他图形的剖面线一致。

角，但其倾斜方向与其他图形的剖面线一致33二、剖视的种类及适用条件二、剖视的种类及适用条件1.1.全剖视全剖视用剖切面完全地剖开物体所得的剖视图用剖切面完全地剖开物体所得的剖视图　　外形较简单，内形较复杂，　　外形较简单，内形较复杂，而图形又不对称时而图形又不对称时适用范围：适用范围：A AA AA A－－A A34⒉⒉ 半剖视半剖视不能表达不能表达外形外形A AA AA A—A存在什么问题？存在什么问题？35解决办法：解决办法：　　以对称线为界，一半画视　　以对称线为界，一半画视图，一半画剖视图，一半画剖视半剖视半剖视已表达清楚的已表达清楚的内形虚线不画内形虚线不画A A—A A36适用范围：适用范围：　　内、外形都需要表达，而形状又　　内、外形都需要表达，而形状又对称或基本对称时对称或基本对称时B BB BA AA AA A－－A AB B－－B B37用半剖视表示形状基本对称的机件用半剖视表示形状基本对称的机件注：不对称部分一定另有图形表达清楚注：不对称部分一定另有图形表达清楚383.3.局部剖局部剖　　用剖切平面局部地剖开物体所得的剖视图　　用剖切平面局部地剖开物体所得的剖视图。

B BB BA AA AA A－－A AB B－－B B393.3.局部剖局部剖　　用剖切平面局部地剖开物体所得的剖视图　　用剖切平面局部地剖开物体所得的剖视图A AA AA A－－A A 可用双折线代替可用双折线代替波浪线B BB BB B－－B B40适用范围：适用范围： 局部剖是一种较灵活的表示方法，适用范围较广局部剖是一种较灵活的表示方法，适用范围较广① ① 只有局部内形需要剖切表示，而又不宜采只有局部内形需要剖切表示，而又不宜采 用全剖视时用全剖视时41② ② 当不对称机件的内、外形都需要表达时当不对称机件的内、外形都需要表达时42③ ③ 当对称机件的轮廓线与中心线重合，不宜当对称机件的轮廓线与中心线重合，不宜 采用半剖视时采用半剖视时错误错误正确正确④ ④ 实心杆上有孔、槽时，应采用局部剖视实心杆上有孔、槽时，应采用局部剖视 43画局部剖应注意的问题：画局部剖应注意的问题：① ① 波浪线不能与图上的其它图线重合波浪线不能与图上的其它图线重合错误错误正确正确44 ③ ③ 当被剖结构为回转体时，允许将其中当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。

心线作局部剖的分界线 ④ ④ 在一个视图中，局部剖的数量不宜过在一个视图中，局部剖的数量不宜过 多45三、剖切平面的种类三、剖切平面的种类1.1.单一剖切平面单一剖切平面⑴ ⑴ 平行于某一平行于某一 基本投影面基本投影面A AA AA A－－A A46⑵ ⑵ 不平行于任何基本投影面（投影面垂直面）不平行于任何基本投影面（投影面垂直面）☆☆标注方法：标注方法：☆☆适用范围：适用范围： 当机件具有倾斜部分，当机件具有倾斜部分，同时这部分内形和外形都同时这部分内形和外形都需表达时需表达时☆☆此剖视可按斜此剖视可按斜 视图的配置方视图的配置方 式配置A A－－A AA A－－A AA A－－A AA AA AB B－－B BB BB B47⒉ ⒉ 一组相互平行的剖切平面一组相互平行的剖切平面 A AA AA AA AA A－－A AB BB B☆ ☆ 标注方法：标注方法：☆ ☆ 适用范围：适用范围： 当机件上的孔槽及空腔等内部结构不在同一平面内时当机件上的孔槽及空腔等内部结构不在同一平面内时A AA A48A AA AA AA AA A－－A AB BB B☆ ☆ 应注意的问题：应注意的问题：① ① 两剖切平面的转折处不应与图上的轮廓线重合。

两剖切平面的转折处不应与图上的轮廓线重合② ② 在剖视图上不应在转折处画线在剖视图上不应在转折处画线×A AA A49③ ③ 在剖视图内不能出现不完整要素在剖视图内不能出现不完整要素④ ④ 当两个要素在图形上有公共当两个要素在图形上有公共 对称中心线或轴线时，可以对称中心线或轴线时，可以 对称中心线或轴线为界各画对称中心线或轴线为界各画 一半A AA AA AA AA A－－A AA A－－A AA AA AA AA A错误错误A A－－A AA AA AA A正确正确A A50⒊ ⒊ 两相交的剖切平面两相交的剖切平面A AA AA AA A－－A A☆ ☆ 标注方法：标注方法：☆ ☆ 适用范围：适用范围： 当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回当机件的内部结构形状用一个剖切平面剖切不能表达完全，且机件又具有回转轴时A AA A51☆ ☆ 应注意的问题：应注意的问题：① ① 两剖切面的交线一般应与机件的轴线重合两剖切面的交线一般应与机件的轴线重合② ② 应按应按““先剖切后旋转先剖切后旋转””的方法绘制剖视图。

的方法绘制剖视图A AA AA A－－A AA A 错误错误 正确正确A A－－A AA A－－A AA AA AA AA AA A52③ ③ 位于剖切平面后且与位于剖切平面后且与 所表达的结构关系不所表达的结构关系不 甚密切的结构，或一甚密切的结构，或一 起旋转容易引起误解起旋转容易引起误解 的结构，一般仍按原的结构，一般仍按原 来的位置投射来的位置投射A A油孔油孔A AA AA A－－A A螺孔螺孔A AA AA AA A－－A A④ ④ 位于剖切平面后，与位于剖切平面后，与 被切结构有直接联系被切结构有直接联系 且密切相关的结构，且密切相关的结构， 或不一起旋转难以表或不一起旋转难以表 达的结构，应达的结构，应““先旋先旋 转后投射转后投射”53正正 确确 错错 误误A A－－A AA AA AA A⑤ ⑤ 当剖切后产生不完整要素时，该部分按不剖绘制当剖切后产生不完整要素时，该部分按不剖绘制A A－－A AA AA AA A543.3 3.3 断断 面面 图图一、断面图的概念一、断面图的概念 假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区域）的假想用剖切面将物体的某处切断，只画出该剖切面与物体接触部分（剖面区域）的图形。

图形二、断面图的种类二、断面图的种类※ ※ 移出断面移出断面※ ※ 重合断面重合断面55☆☆剖切平面通过回转面形成的孔或凹坑的剖切平面通过回转面形成的孔或凹坑的 轴线时轴线时 应按剖视画应按剖视画⒈ ⒈ 移出断面图移出断面图 画在视图之外，轮廓线用粗实线绘制配置在剖切线的延长线上或其他适当的位置画在视图之外，轮廓线用粗实线绘制配置在剖切线的延长线上或其他适当的位置⑴ ⑴ 画法画法注意事项：注意事项：56☆☆当剖切平面通过非圆孔，会导致完全分离当剖切平面通过非圆孔，会导致完全分离 的两个断面时，这些结构也应按剖视画的两个断面时，这些结构也应按剖视画正确正确错误错误A A－－A AA A－－A A☆ ☆ 用两个或多个相交的剖切平面剖切得出的用两个或多个相交的剖切平面剖切得出的 移出断面，中间一般应断开移出断面，中间一般应断开 有时为了得到完整的断面图，也允有时为了得到完整的断面图，也允许中间不断开许中间不断开A AA A57⑵ ⑵ 移出断面的标注方法移出断面的标注方法① ① 配置在剖切符号延长线上的不对称的移出断面，或配置在剖切符号延长线上的不对称的移出断面，或 按投影关系配置的对称的移出断面，可省略字母。

按投影关系配置的对称的移出断面，可省略字母② ② 配置在其他位置的的对称的移出断面图，可省略箭配置在其他位置的的对称的移出断面图，可省略箭 头A AA AA A－－A AB BB BB B－－B B标注内容与剖视图相标注内容与剖视图相同同③ ③ 配置在剖切线的延长线上的对称的移出断面，可省配置在剖切线的延长线上的对称的移出断面，可省 略标注58 ⒉ ⒉ 重合断面图重合断面图画在视图之内，轮廓线用细实线绘制画在视图之内，轮廓线用细实线绘制⑴ ⑴ 画法画法 当视图中的轮廓线与断面图的图线当视图中的轮廓线与断面图的图线重合时，视图中的轮廓线仍应连续画出重合时，视图中的轮廓线仍应连续画出59⑵ ⑵ 标注方法标注方法① ① 配置在剖切线上的不对称的重合断面配置在剖切线上的不对称的重合断面 图，可省略字母图，可省略字母② ② 对称的重合断面图，可不标注对称的重合断面图，可不标注60一、肋板的画法一、肋板的画法 对于机件的肋板，如按纵向剖切，肋板不画剖面对于机件的肋板，如按纵向剖切，肋板不画剖面符号，而用粗实线将它与其邻接部分分开符号，而用粗实线将它与其邻接部分分开。

规则：规则：B BB B B B－－B B正确正确错误错误A－－AA A A AB B－－B B3.4 3.4 规定画法和简化画法规定画法和简化画法61二、均匀分布的肋板及孔的画法二、均匀分布的肋板及孔的画法肋不对称画成对称肋不对称画成对称孔未剖到画成剖孔未剖到画成剖到到 若干直径相同且成规律分布的孔，可以仅画出一个或几个，其余只需用细点画线若干直径相同且成规律分布的孔，可以仅画出一个或几个，其余只需用细点画线表示其中心位置表示其中心位置A AA AB BB BA A－－A AB B－－B B62实长实长实长实长三、断开画法三、断开画法 轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开轴、杆类较长的机件，当沿长度方向形状相同或按一定规律变化时，允许断开画出标注尺寸时，仍注实长标注尺寸时，仍注实长拉杆轴套断开画法拉杆轴套断开画法阶梯轴断开画法阶梯轴断开画法63四、对称图形的画法四、对称图形的画法 在不致引起误解时，可只画一半或四分之一并在对称中心线的两端画出在不致引起误解时，可只画一半或四分之一并在对称中心线的两端画出两条与其垂直的平行细实线。

两条与其垂直的平行细实线64五、机件上小平面的画法五、机件上小平面的画法 当回转体机件上的平面在图形中不能充分表达时，可用相交的两条细实线表示当回转体机件上的平面在图形中不能充分表达时，可用相交的两条细实线表示65交线用轮廓线代替交线用轮廓线代替交线用轮廓线代替交线用轮廓线代替85×  5共共××××槽槽六、圆柱体上因钻小孔、铣键槽等出现的交线允许省六、圆柱体上因钻小孔、铣键槽等出现的交线允许省 略，但必须有其他视图清楚地表示了孔、槽的形略，但必须有其他视图清楚地表示了孔、槽的形 状七、当机件上有若干相同的结构要素并按一定的规律七、当机件上有若干相同的结构要素并按一定的规律 分布时，只需画出几个完整的结构要素，其余的分布时，只需画出几个完整的结构要素，其余的 用细实线连接或画出其中心位置用细实线连接或画出其中心位置66ⅠⅠⅡⅡⅠⅠ2:1ⅡⅡ2:1八、当机件上部分结构的图形过小时，可以八、当机件上部分结构的图形过小时，可以 采用局部放大的比例画出采用局部放大的比例画出67W WVH HⅠⅡⅢⅣ3.5 3.5 第三角投影法简介第三角投影法简介⒈ ⒈ 什么是第三角画法？什么是第三角画法？ 三个互相垂直的投影面三个互相垂直的投影面V V、、H H、、W W，将，将W W面左侧空间划分为四个区域，按顺序分别面左侧空间划分为四个区域，按顺序分别称为第一角、第二角、第三角、第四角。

称为第一角、第二角、第三角、第四角 将物体放在第三角，使投影面处将物体放在第三角，使投影面处在观察者和物体之间进行投射在观察者和物体之间进行投射68⒉ ⒉ 第三角画法中的三视图第三角画法中的三视图⑴ ⑴ 三视图的形成三视图的形成★ ★ 前视图前视图★ ★ 顶视图顶视图从上向下投射，在水平面（从上向下投射，在水平面（H H面）上所面）上所得的视图得的视图★ ★ 右视图右视图从右向左投射，在侧平面（从右向左投射，在侧平面（W W面）上所面）上所得的视图得的视图⑵ ⑵ 三视图的展开三视图的展开从前向后投射，在正平面（从前向后投射，在正平面（V V面）上所面）上所得的视图得的视图H HV V向前翻转向前翻转90°向上翻转向上翻转90°69 前视图前视图顶视图顶视图右视图右视图长长高高宽宽宽宽展开后的三视图及度量对应关系展开后的三视图及度量对应关系70左视左视⒊ ⒊ 第三角画法与第一角画法的比较第三角画法与第一角画法的比较⑴ ⑴ 视图的名称和位置关系不同视图的名称和位置关系不同⑵ ⑵ 反映机件的部位有所不同反映机件的部位有所不同前前前前后后后后前前前前后后后后上上上上上上上上下下下下下下下下左左左左左左左左右右右右右右右右第一角画法第一角画法第三角画法第三角画法顶视顶视前视前视右视右视主视主视俯视俯视71长长长长高高⒋ ⒋ 第三角画法中六个基本视图的配置及尺寸第三角画法中六个基本视图的配置及尺寸 对应关系对应关系左视左视右视右视前视前视顶视顶视底视底视后视后视宽宽72实例实例1 1（第三视角）：（第三视角）：73实例实例2 2（第一视角）：（第一视角）：74 4.1 4.1 图纸幅面及格式图纸幅面及格式  4.2 4.2 比例比例 4.3 4.3 字体字体 4.4 4.4 图线图线 4.5 4.5 尺寸注法尺寸注法IV、国家标准有关制图的规定 754.1 图纸幅面及格式1．图纸幅面(GB/T 14689－1993)标准图幅共有五种。

幅面代号幅面代号A0A1A2A3A4B×L841×1189594×841420×594279×420210×297a25c105e2010  76       优先采用图幅尺寸，必要时也允许加长幅面A15941261147116821982210225231486 1783 2080 23786301051A4 5A4 4A3 3 A3 4891A4 3420A2297A3210A41189841A0 077一、用于需要装订的图纸，如a所示二、用于不需要装订的图纸，如b所示       同一产品的图样只能采用一种格式 2．图框格式 783. 标题栏格式        每张图纸都必须具有一个标题栏，它通常位于图纸右下角紧贴图框线的位置上推荐标题栏推荐标题栏 学生用标题栏学生用标题栏 794.2 比例(GB/T 14690－1993)        绘制图样时所采用的比例，是指图样中图形与其实物相应要素的线性尺寸之比      1、原值比例；2、放大比例；3、缩小比例  1:11:22:180       绘制图样时，应尽可能按机件实际大小采用1︰1的比例画出，以方便绘图和看图。

但由于机件的大小及结构复杂程度不同，有时需要放大或缩小，当需要按比例绘制图样时，应由第一系列中选取适当的比例，必要时也可选取第二系列的比例 种种类比例比例第一系列第一系列第二系列第二系列原原值比比例例1:1放大比放大比例例2 :1 5:1 5×10n :1 2×10n :1 1 ×10n :12.5 :1 4:1 4×10n : 1 2.5×10n:1缩小比小比例例1:2 1 :5 1 :10 1 : 2×10n 1: 5×10n 1: 1×10n1: 1.5 1:2.5 1:3 1:4 1:61:1.5×10n 1:2.5×10n 1:3×10n 1:4×10n 1:6×10n注：n为正整数 814.3 字体(GB/T 14691－1993) 字体要求：字体端正、笔画清楚、排列整齐、间隔均匀字高要求：字体高度h(mm)代表字体号数，1.8、2.5、3.5、5、7、10、14、20八种1．汉字汉字应写成长仿宋体书写要领为：横平竖直、注意起落、结构均称、填满方格汉字的高度不应小于3.5mm，其宽度一般为h/ 。

     长仿宋体汉字书写示例长仿宋体汉字书写示例 机 械 图 样 的 汉 字 数 字 各 种 字 母 必 须 写 得 字 体 端 正 笔 划 清 楚 排 列 整 齐 间 隔 均 匀 820 1 2 3 4 5 6 7 8 90 1 2 3 4 5 6 7 8 9 Ⅰ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ ⅧⅠ Ⅱ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ 2．数字3．字母       4．应用834.4 图线(GB/T 17450－1998、GB/T 4457.4－2002) 图度分粗、细两种，粗线宽度为d，细线宽度约为d /2推荐图宽：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2 mm  图线名称图线型式图线宽度主要用途粗实线粗线 可见轮廓线细实线细线 尺寸线、尺寸界线、剖面线、辅助线 、重合断面的轮廓线、引出线、螺纹的牙底线及齿轮的齿根线波浪线细线 断裂处的边界线、视图和剖视的分界线双折线细线 断裂处的边界线虚　线细线 不可见的轮廓线、不可见的过渡线细点画线细线 轴线、对称中心线、齿轮的分度圆及分度线粗点画线粗线 有特殊要求的线或表面的表示线细双点画线细线 相邻辅助零件的轮廓线、中断线、 极限位置的轮廓线、轨迹线、假想投影轮廓线84图线应用示例 A1A1 可见轮廓线B1B1 尺寸线及尺寸界线B2B2 剖面线 C1C1 视图和剖视的分界线F1F1 断裂处的边界线D1D1 不可见轮廓线E1E1 对称中心线H1H1 相邻辅助零件的轮廓线G1G1 极限位置的轮廓线E2E2 圆的对称中心线E3E3 轴线A2A2 移出断面轮廓线85D1 点画线的两端是画，应超出图形外2~5mm。

D1A1 虚线画相交 A1 B1 虚线段应断开B1C1 圆心应为画的交点C1图线画法864.5 尺寸注法 (GB/T 4458.4－2003、GB/T 16675.2－1996)       1．尺寸标注的基本规则      1)机件的真实大小应以图样上所标注的尺寸数值为依据，与图形的比例大小及绘图的准确程度无关      2)图样中的尺寸，以mm为单位时，不需标注计量单位的名称或代号，如采用其他单位，则必须注明相应的计量单位      3)图样中所标注的尺寸，应为该图样所示机件的最后完工尺寸，否则需另加说明      4)机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上 872．尺寸的组成        尺寸界线超出箭头约25毫米尺寸界线尺寸线箭头尺寸数字(1)尺寸界线  尺寸界线用细实线绘制，用以表示所注的尺寸范围2)尺寸线  尺寸线用细实线绘制在尺寸界线之间，表示尺寸度量方向4)尺寸数字  尺寸数字表示所注机件尺寸的实际大小3)尺寸线的终端有两种形式：箭头和斜线88尺寸线的终端：箭头和斜线(放大)100100错误h45°≥6d d100正确89尺寸数字的方向 16161616161616       水平方向的尺寸数字字头朝上；垂直方向的尺寸数字，字头朝左；倾斜方向的尺寸数字其字头保持有朝上的趋势。

 903．常用的尺寸标注法 (1)角度 5°25°55°10°50°25°10°50°70°30°30°60°       角度的尺寸界线应沿径向引出尺寸线应画成圆弧，其圆心是该角的顶点角度的尺寸数字一般应注写在尺寸线的中断处，一律写成水平方向，必要时也可写在尺寸线的上方、外面或引出标注 91       直径、半径注出符号“ɸ” 、“R”球面应在符号“ɸ” 、“R”前加注符号“S”              当圆弧的半径过大或在图纸范围内无法标注其圆心位置时，可用折线形式表示尺寸线若无需表示圆心位置时，可将尺寸线中断151826S15SR100R80R15(2)直径和半径 92(3)小间隔、小圆和小圆弧 93(4)弦长和弧长         标注弦长尺寸时，尺寸界线应平行于该弦的垂直平分线标注弧长尺寸时，尺寸线用圆弧，尺寸数字旁边应加注符号“⌒”，尺寸界线应沿径向引出 26︵︵ 30R170︵ 49515015094(5)对称机件 830 25 95(6)正方形结构        剖面为正方形时，可在正方形边长尺寸数字前加注符号“□”或用“B×B”注出(B为正方形的对边距离) 。

14 141414141496。
