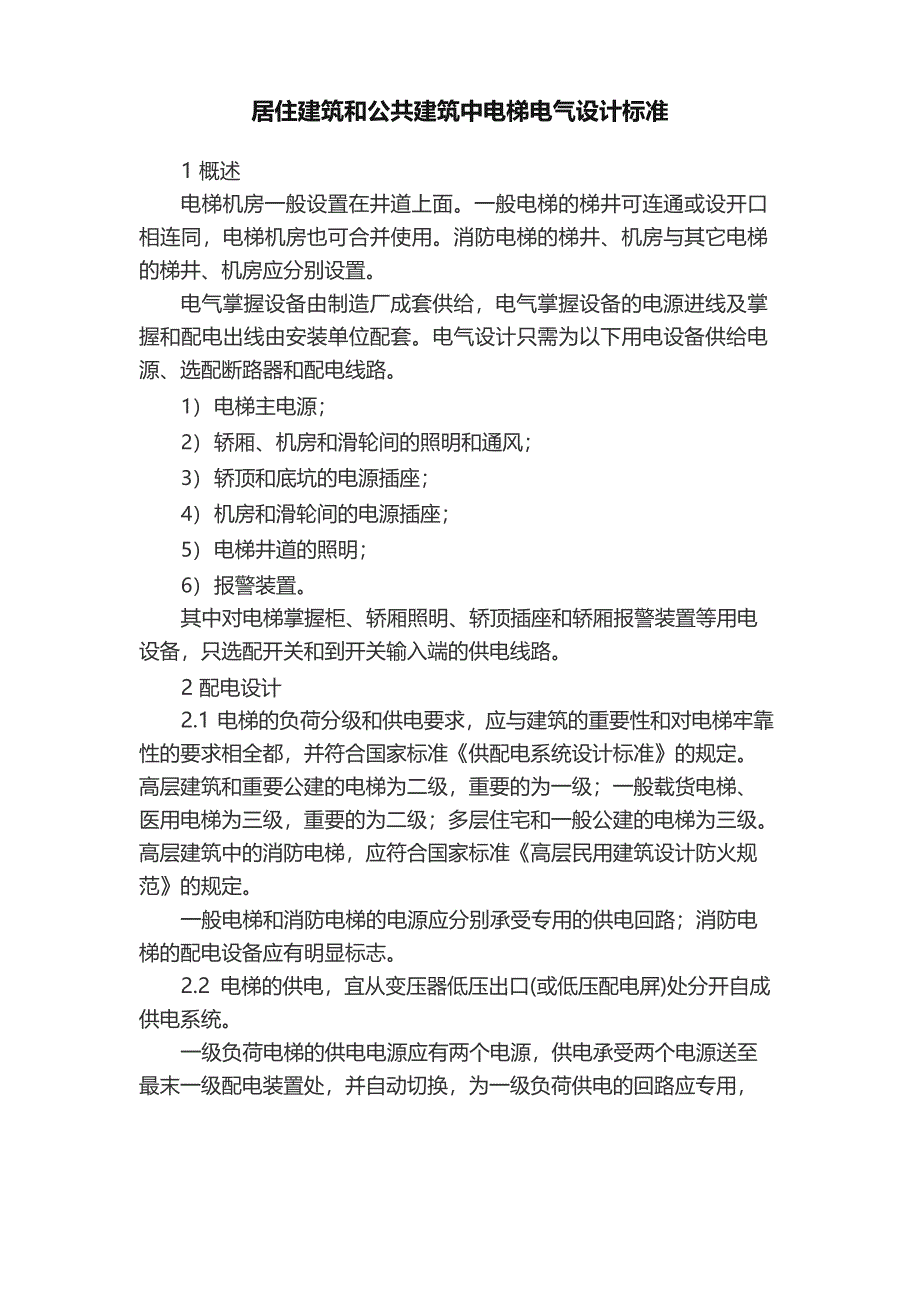

居住建筑和公共建筑中电梯电气设计标准1 概述电梯机房一般设置在井道上面一般电梯的梯井可连通或设开口相连同，电梯机房也可合并使用消防电梯的梯井、机房与其它电梯的梯井、机房应分别设置电气掌握设备由制造厂成套供给，电气掌握设备的电源进线及掌握和配电出线由安装单位配套电气设计只需为以下用电设备供给电源、选配断路器和配电线路1） 电梯主电源；2） 轿厢、机房和滑轮间的照明和通风；3） 轿顶和底坑的电源插座；4） 机房和滑轮间的电源插座；5） 电梯井道的照明；6） 报警装置其中对电梯掌握柜、轿厢照明、轿顶插座和轿厢报警装置等用电设备，只选配开关和到开关输入端的供电线路2 配电设计2.1 电梯的负荷分级和供电要求，应与建筑的重要性和对电梯牢靠性的要求相全都，并符合国家标准《供配电系统设计标准》的规定 高层建筑和重要公建的电梯为二级，重要的为一级；一般载货电梯、 医用电梯为三级，重要的为二级；多层住宅和一般公建的电梯为三级高层建筑中的消防电梯，应符合国家标准《高层民用建筑设计防火规 范》的规定一般电梯和消防电梯的电源应分别承受专用的供电回路；消防电梯的配电设备应有明显标志2.2 电梯的供电，宜从变压器低压出口(或低压配电屏)处分开自成供电系统。
一级负荷电梯的供电电源应有两个电源，供电承受两个电源送至最末一级配电装置处，并自动切换，为一级负荷供电的回路应专用，不应接入其它级别的负荷；二级负荷电梯的供电电源宜有两个电源〔或两个回路〕，供电可承受两个回路送至最末一级配电装置处，并自动切换当变电系统低压侧为单母线分段且母联断路器承受自动投入方式时，可承受线路牢靠独立出线的单回路供电亦可由应急母线或区域双电源自动互投配电装置出线的、牢靠的单回路供电消防电梯的供电，应承受两个电源〔或两个回路〕送至最末一级配电装置处，并自动切换三级负荷电梯的供电，宜承受专用回路供电2.3 每台电梯应装设单独的隔离电器和保护装置，并设置在机房内便于操作和修理的地点，应能从机房入口处便利、快速地接近假设 机房为几台电梯共用，各台电梯的隔离电器应易于识别隔离电器应 具有切断电梯正常使用状况下最大电流的力量但不应切断以下设备的 供电：1） 轿厢、机房和滑轮间的照明和通风；2） 轿顶和底坑的电源插座；3） 机房和滑轮间的电源插座；4） 电梯井道的照明；5） 报警装置上述照明、通风装置和插座的电源，可以从电梯的主电源开关前取得，由机房内电源配电箱〔柜〕供电或单设照明配电箱，或另引照明供电回路并单设照明配电箱。
无机房电梯其主电源开关应设置在井道外工作人员便利接近的地方，并应具有必要的安全防护厅站指示层照明由自身动力电源供电电梯的隔离电器和短路保护装置可设置在机房内电源配电箱〔柜〕 内，选用断路器，电源配电箱〔柜〕的位置应满符合要求；当电梯台 数较多，隔离电器需分别就近设置时，可选用隔离开关，短路保护装 置可设置在机房内电源配电箱〔柜〕内，各电梯供电回路分别设置断 路器2.4 主开关选择电梯电源设备的馈电开关宜承受低压断路器低压断路器的额定电流应依据持续负荷电流和拖动电动机的起动电流来确定过电流保护装置的负载－时间特性应设备负载－时间特性曲线相协作2.5 照明、通风装置和插座的供电回路，依据设备所在部位和工作特点划分，至少应分为两个供电回路并分别设置隔离电器和保护装置： 1〕轿厢用电设备〔照明、通风、插座和报警装置〕供电回路和保护断路器〔如同机房中有几台电梯驱动主机，每个轿厢均应设置一个〕，此断路器应设置在相应的主开关旁2〕机房、井道和底坑用电设备〔照明、通风和插座〕供电回路和保护断路器，此断路器应设置在机房内，靠近其入口处照明一般承受沟通 220V 电压供电，井道照明供电回路应单设 PE 线，井道照明灯具外露可导电局部牢靠接地。
当井道照明需以安全电 压供电时，宜供给专用供电回路和保护断路器，照明变压器低压侧宜 设隔离电器和保护装置，〔电工之家〕外露可导电局部严禁直接接地 或通过其它途径与大地连接插座一般选用“ 2P＋PE 型 250V”当某处插座需以安全电压供电时，宜供给专用供电回路和保护断路器，变压器低压侧宜设隔离电 器和保护装置，外露可导电局部严禁直接接地或通过其它途径与大地 连接，电压不同的电源插座，应有明显区分，不得存在互换的可能和 弄错的危急3 电气照明、通风装置和插座设置及掌握3.1 电梯井道照明封闭式电梯井道应设置永久性的电气照明，在维护修理期间，即 使门全部关上，井道亦能被照亮井道最高和最低点 0.5 米以内，各装设一盏灯，中间最大每间隔 7m 设一盏灯，照度应不小于 50lx，分别在机房和底坑设置一掌握开关井道内安装的灯具需有防护措施和 有肯定的防水力量，宜至少到达 IP213.2 电梯机房照明和电源插座机房应设有固定式电气照明，地板外表上照度应不小于 200lx在机房内靠近入口〔或几个入口〕的适当高度处设有一个开关，以便进入时能掌握机房照明机房内应设置一个或多个电源插座3.3 滑轮间照明和电源插座滑轮间应设置永久性的电气照明，应有足够的亮度。
在房间内靠 近入口适当高度处应设置一个开关，以便在进入时能掌握房内的照明滑轮间应设置一个或多个电源插座3.4 轿厢照明和电源插座轿厢应装备永久性的电气照明，掌握装置上的照度应不小于 50lx， 轿厢地面上的照度宜不小于 50lx假设照明是白炽灯，至少要有两只并联的灯泡要有可自动再充电的紧急电源，在正常照明电源被中断的状况下， 它能至少供 1W 灯泡用电 1h在正常照明电源一旦发生故障状况下， 应自动接通照明电源轿顶应设置一个或多个电源插座3.5 底坑插座底坑距底 0.5m 处应设置一个电源插座插座需有防护措施和有肯定的防水力量，宜至少到达 IP213.6 层站照明在层门四周，层站的自然或人工照明，在地面上应不小于 50lx以便使用者在翻开层门进入轿厢时，即使轿厢内照明发生故障，也能 看清它的前面4 线路敷设4.1 线缆选择选择电梯供电导线时，应按电动机铭牌电流及其相应的工作制确 定，导线的连续工作载流量应不小于计算电流，线路较长时，还应校 验其电压损失〔直流电梯电源电压波动范围应不大于± 3％，沟通电梯±5％〕4.2 配线选型依据不同用途，配线可选用导线、硬电缆和软电缆，应有不同的保护方式和敷设方式：1） 导线如被敷设于金属或塑料制成的导管〔或线槽〕内或以一种等效的方式保护，则其可用于除电梯驱动主机动力电路以外的全部线路；2） 硬电缆只能明敷于井道〔或机房墙壁上〕，或装在导管、线槽或类似装置内使用；3） 一般软电缆只有在导管、线槽或能确保起到等效保护作用的保护装置中方可使用。
4.3 向电梯供电的电源线路，不应敷设在电梯井内除电梯的专用线路外，其它线路不得沿电梯井道敷设机房内配线应使用电线管或 电线槽保护，应是阻燃型的井道内敷设的电缆和电线假设承受明敷设， 应是阻燃和耐潮湿的，假设承受非阻燃的电缆和电线，应承受阻燃材料 的电线管或电线槽保护4.4 消防电梯动力与掌握电缆、电线应实行防水措施〔如在电梯门口设高 4～5cm 的漫坡〕5 防灾及报警装置5.1 消防电梯和寻常兼作一般电梯的消防电梯，在撤离层靠近层门的候梯处增设消防专用开关及优先呼梯开关，供火灾时消防队员使用消防掌握室在确认火灾后，也应能掌握电梯全部停于撤离层，并承受 其反响信号在轿厢到达撤离层后，应保证轿厢的优先招回权，使之 在不相应层站呼叫下进展操作轿厢在到达指定层后就停留在该处， 且轿门开着，直到轿内发出的指令5.2 为使乘客在需要时能有效地向轿厢外求援，应在轿厢内装设乘客易于识别和触及的报警装置该装置应承受警铃，对讲系统，外部 或类似形式的装置建筑物内的组织机构应能准时、有效地应答 紧急呼救报警装置需要就地供给电源时，要有可自动再充电的紧急 电源，在正常电源被中断的状况下，它能至少供报警装置用电 1h。
在正常电源一旦发生故障状况下，应自动接通紧急电源报警装置用紧 急电源，可与照明用紧急电源共用5.3 超高层建筑和级别高的公建，在防灾掌握中心宜设置电梯运行状态指示盘5.4 假设电梯行程大于 30m，在轿厢和电梯机房之间应设置紧急电源供电的对讲系统或类似装置5.5 消防电梯轿厢内应设消防专用固定 ，依据需要可以设闭路监视摄像机6 防雷等电位联结二类防雷建筑物超过 45m 和三类防雷建筑物超过 60m 的建筑， 应实行防雷等电位连接措施，电梯导轨的底端和顶端分别与防雷装置 连接〔接闪器、引下线、接地装置和其它连接导体等〕7 电梯机房、井道和轿厢中电器装置的间接接触保护7.1 低压配电系统零线和接地线应始终分开7.2 接地支线应分别接至接地干线接线柱上，不得相互连接后再接地在各个底坑和各机房均设置等电位连接端子盒，并与防雷装置连 接端子盒分别单独用接地线接至等电位联结端子板，以便于检查和 维护承受铜芯导体，芯线截面不得小于 6mm2 ，当兼用作防雷等电位联结时，承受铜芯导体，芯线截面不得小于 16mm2 轿厢接地线如利用电缆芯线时，不得少于两根，承受铜芯导体， 每根芯线截面不得小于 2.5mm2。
7.3 电位连接、保护接地及电梯掌握计算机工作接地与建筑内其它功能的接地共用接地装置。
