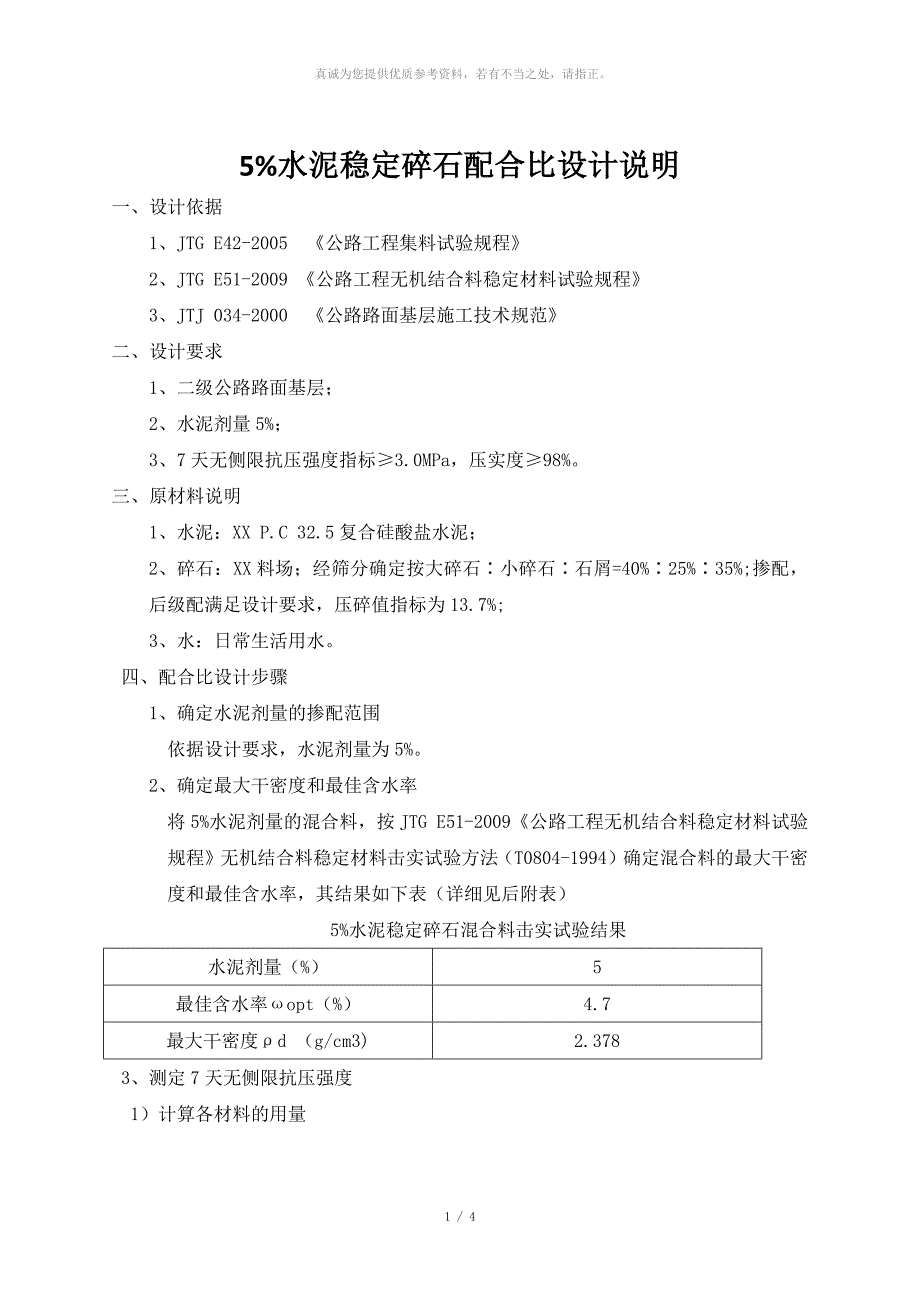

真诚为您提供优质参考资料，若有不当之处，请指正5%水泥稳定碎石配合比设计说明一、设计依据 1、JTG E42-2005 《公路工程集料试验规程》 2、JTG E51-2009 《公路工程无机结合料稳定材料试验规程》 3、JTJ 034-2000 《公路路面基层施工技术规范》 二、设计要求 1、二级公路路面基层； 2、水泥剂量5%； 3、7天无侧限抗压强度指标≥3.0MPa，压实度≥98% 三、原材料说明 1、水泥：XX P.C 32.5复合硅酸盐水泥； 2、碎石：XX料场；经筛分确定按大碎石∶小碎石∶石屑=40%∶25%∶35%;掺配，后级配满足设计要求，压碎值指标为13.7%; 3、水：日常生活用水 四、配合比设计步骤 1、确定水泥剂量的掺配范围 依据设计要求，水泥剂量为5% 2、确定最大干密度和最佳含水率 将5%水泥剂量的混合料，按JTG E51-2009《公路工程无机结合料稳定材料试验规程》无机结合料稳定材料击实试验方法（T0804-1994）确定混合料的最大干密度和最佳含水率，其结果如下表（详细见后附表）5%水泥稳定碎石混合料击实试验结果水泥剂量（%）5最佳含水率ωopt（%）4.7最大干密度ρd （g/cm3)2.378 3、测定7天无侧限抗压强度 1）计算各材料的用量 按规定制做150mm×150mm试件9个，预定压实度K为98%，计算制备单个试件的标准质量 / m0： m0=ρd V(1+ωopt)K=2.378×2650.7×(1+4.7%)×98%=6467.6 g 考虑到试件成型过程中的质量损耗，实际操作过程中每个试件质量增加1%，即 m0'=m0×(1+1%)=6467.6×(1+1%)=6532 g 每个试件的干料总质量：m1=m0'/(1+ωopt)=6532/(1+4.7%)=6239 g 每个试件中水泥质量：m2=m1×α/(1+α)=6239×5%/(1+5%)=297 g 每个试件中干土质量：m3=m1-m2=6239-297=5942 g 每个试件中的加水量：mw=（m2+m3)×ωopt=(297+5942)×4.7%=293 g 故配制单个5%水泥剂量的试件各材料的用量为： 水泥：m2= 297 g 水：mw=293 g 大碎石：G大=5942×40%=2377 g 小碎石：G小=5942×25%=1486 g 石屑：G屑=5942×35%= 2080 g 2）制备试件 按上述材料用量制做试件，进行标准养生。
3）无侧限抗压强度试验 按JTG E51-2009《公路工程无机结合料稳定材料试验规程》中无机结合料稳定材料无侧限抗压强度试验方法（T085-1994）测定无侧限抗压强度，其结果如下表（详细见后附表） 拟用于二级公路路面基层，故Za取1.282 5%水泥稳定碎石混合料无侧限抗压强度试验结果 水泥剂量（%）5强度平均值R平（MPa)3.6偏差系数Cv(%)7.78设计强度Rd（MPa）3.0Rd/(1-ZaCv)(MPa)3.3是否R平≥Rd/(1-ZaCv)是五、确定试验室配合比 经试验7天无侧限抗压强度满足设计要求故按上述击实结果计算每立方米各材料用量由击实得最大干密度为2378kg/m3，每立方米材料的干料质量为2378kg，故每立方米水泥质量为：2378×5%÷（1+5%）=113kg， 每立方米干土质量为：2378-113=2265kg 每立方米大碎石质量为： 2265×40%=906kg 每立方米小碎石质量为：2265×25%=566kg 每立方米石屑质量为：2265×35%=793kg 每立方米水质量为： 2378×4.7%=112kg 故确定试验室配合比为水泥∶大碎石∶小碎石∶石屑∶水=113∶906∶566∶793∶112。
水泥比KG大碎石KG小碎石KG石屑KG水KG一个大试件材料用量0．2972.3771.4862.0800.293每立方米用量113906566793112质量比18.025.017.020.99六、EDTA滴定法确定标准曲线 1）、配备试剂 根据 JTG E51-2009《公路工程无机结合料稳定材料试验规程》要求，按试验需要精确配制适量的标准试剂 2）、滴定确定标准曲线 准备5种水泥稳定混合料试样，每种2个样品，其中水泥剂量分别为0%、2%、4%、6%、8%根据试验规程试验步骤，分别对不同水泥剂量的混合料样品进行EDTA标准滴定试验，记录各自水泥剂量下EDTA二钠消耗量，以水泥剂量为（%）为横坐标，以对应的该种水泥剂量的混合料EDTA二钠消耗量（ml）为纵坐标，绘制标准曲线成果图，详见附表CS329 温馨提示：最好仔细阅读后才下载使用，万分感谢！。
