锤头加工工序分析及图样

夏**
实名认证
店铺
DOC
31.50KB
约3页
文档ID:410050670

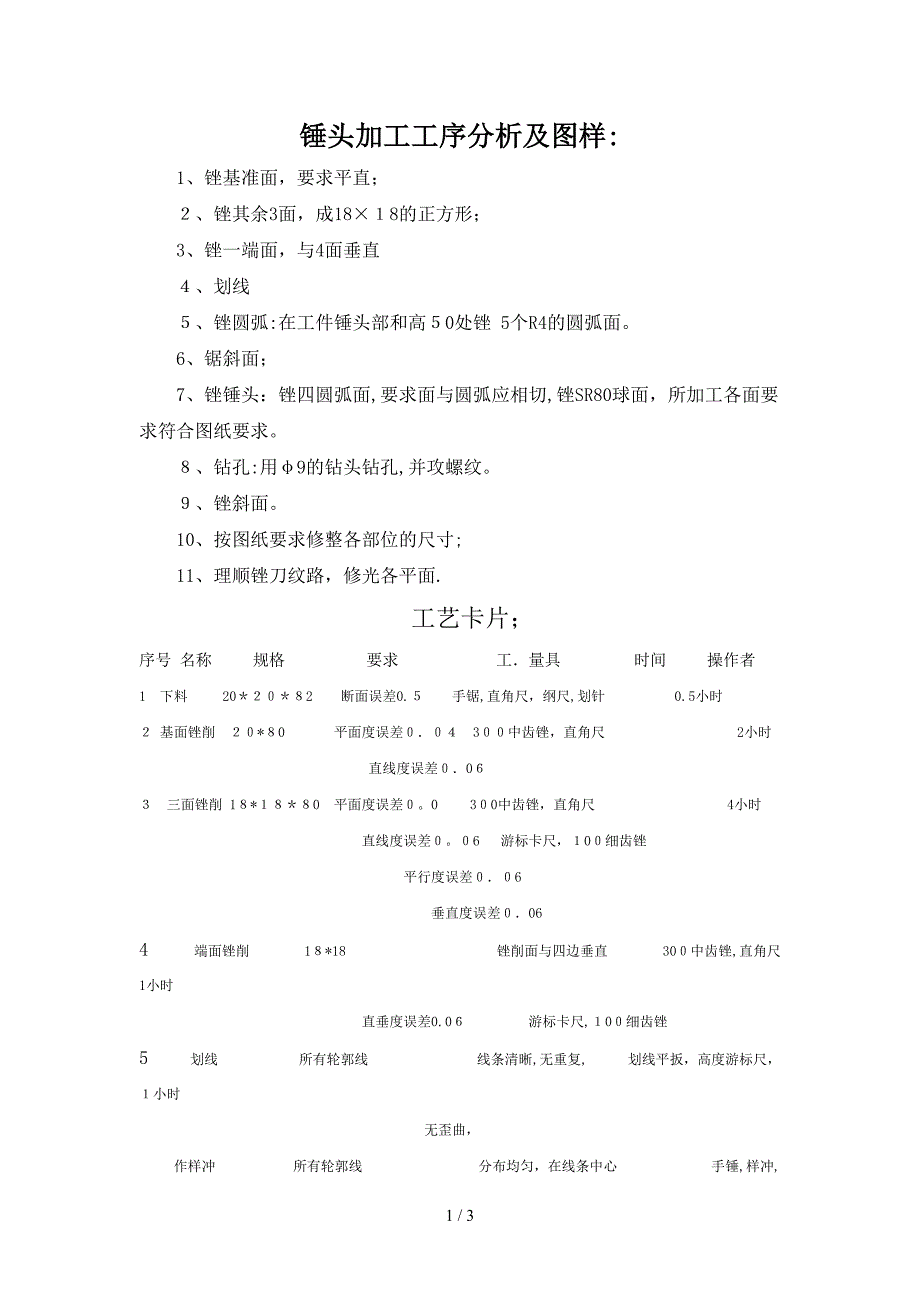

锤头加工工序分析及图样_第1页
1/3

锤头加工工序分析及图样:1、锉基准面,要求平直;2、锉其余3面,成18×18的正方形;3、锉一端面,与4面垂直4、划线5、锉圆弧:在工件锤头部和高50处锉 5个R4的圆弧面6、锯斜面;7、锉锤头:锉四圆弧面,要求面与圆弧应相切,锉SR80球面,所加工各面要求符合图纸要求8、钻孔:用φ9的钻头钻孔,并攻螺纹9、锉斜面10、按图纸要求修整各部位的尺寸;11、理顺锉刀纹路,修光各平面.工艺卡片;序号 名称   规格     要求       工.量具    时间   操作者1 下料   20*20*82   断面误差0.5   手锯,直角尺,纲尺,划针   0.5小时2 基面锉削 20*80    平面度误差0.04 300中齿锉,直角尺         2小时直线度误差0.06                3 三面锉削 18*18*80 平面度误差00 300中齿锉,直角尺      4小时直线度误差006  游标卡尺,100细齿锉            平行度误差0.06                             垂直度误差0.06 4  端面锉削 18*18      锉削面与四边垂直   300中齿锉,直角尺      1小时直垂度误差0.06     游标卡尺,100细齿锉5 划线     所有轮郭线      线条清晰,无重复, 划线平扳,高度游标尺,        1小时              无歪曲,   作样冲    所有轮郭线 分布均匀,条中心    手锤,样冲,         0.5小时6  五小园弧  4*4     园弧槽深浅均匀,与两边为  100毫米园锉      1小时          90度夹角,不得过线     直角尺,7 四棱边锉削 18*18        对边误差0.1    300中齿锉,游标          1小时                    圆弧与直边相切   游标卡尺8   斜面锯削        按线条锯削,不得过线   手锯,台钳           2小时9 斜面锉削       按线条锉削,不得得过线 300中齿锉,100   2小时                锉面平行,平面度误差0.04             直线度误差0.0610 钻孔     9毫米*17  孔径在交线中心,不能钻通, 9毫米钻头,台钻    0.5小时11攻螺纹   10*1   螺纹垂直,到底,     10*1丝锥,丝锥板手,   0.5小时                     台钳12抛光   全部     表面无乱锉纹,见光    100细齿锉刀,0号砂布  1小时                      台钳,软口垫 小手锤评分标准 序号 技术要求 配分 检测工具 1 下料20*20*905游标卡尺 2 基面挫削,平面度误差0.04,直线度误差0.06 8游标卡尺 3 三面锉削,平面直线同上,角度误差0.06 12游标卡尺,直角尺4 两端面锉削,角度误差0.06 4游标卡尺,直角尺5 划线,线条清晰,无重 5钢板尺 游标卡尺 6 五小圆弧锉削,深浅一致  5目测7 四棱边边锉削,按线 4目测8 斜面锯削,不得过线6目测9 斜面锉削,平面度误差0.04,直线度误差0.065目测 10钻孔,保留2mm不通3目测11攻螺纹,螺纹垂直3直角尺 12抛光 4目测 文中如有不足,请您指教! / 。
