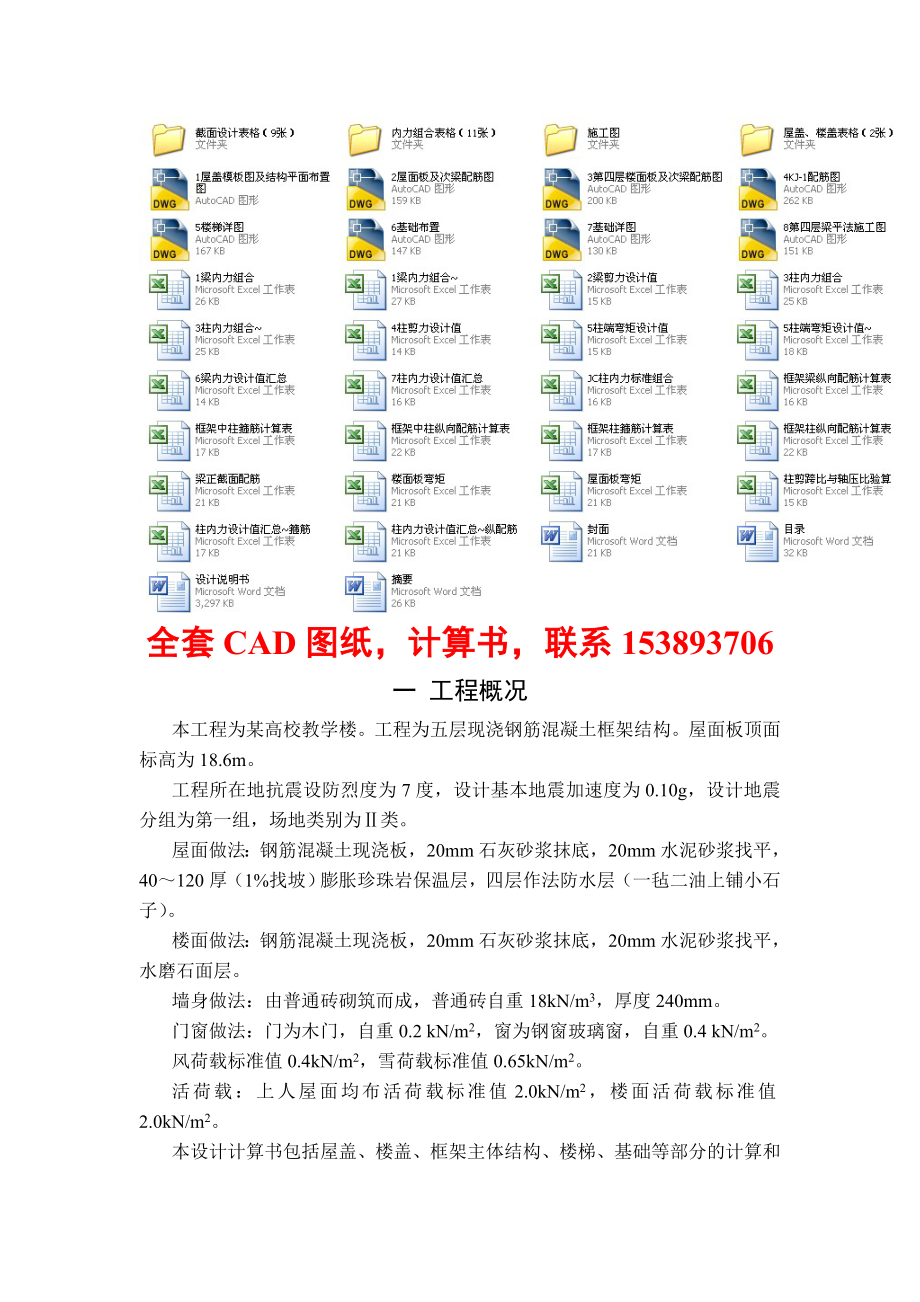

全套CAD图纸，计算书，联系153893706一 工程概况本工程为某高校教学楼工程为五层现浇钢筋混凝土框架结构屋面板顶面标高为18.6m工程所在地抗震设防烈度为7度，设计基本地震加速度为0.10g，设计地震分组为第一组，场地类别为Ⅱ类屋面做法：钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，40～120厚（1%找坡）膨胀珍珠岩保温层，四层作法防水层（一毡二油上铺小石子）楼面做法：钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，水磨石面层墙身做法：由普通砖砌筑而成，普通砖自重18kN/m3，厚度240mm门窗做法：门为木门，自重0.2 kN/m2，窗为钢窗玻璃窗，自重0.4 kN/m2风荷载标准值0.4kN/m2，雪荷载标准值0.65kN/m2活荷载：上人屋面均布活荷载标准值2.0kN/m2，楼面活荷载标准值2.0kN/m2本设计计算书包括屋盖、楼盖、框架主体结构、楼梯、基础等部分的计算和设计二 屋盖、楼盖设计（一）屋盖1．设计资料1）屋面做法：钢筋混凝土现浇板，20mm石灰砂浆抹底，20mm水泥砂浆找平，40～120厚（1%找坡）膨胀珍珠岩保温层，四层作法防水层（一毡二油上铺小石子）2）屋面荷载：均布活荷载标准值2kN/m2(上人屋面)，雪荷载标准值为0.65kN/m23）材料：混凝土强度等级为C30；梁内受力纵筋为HRB335，其余为HPB235钢筋2．屋盖的结构平面布置图3．板的设计（弹性理论）1）荷载计算由于屋面均布活荷载标准值大于屋面雪荷载标准值，故取前者进行计算恒荷载标准值：20厚水泥混凝土找平0.02×20=0.46kN/m240～120厚（1%找坡）膨胀珍珠岩(0.08+0.16)÷2×7=0.546kN/m2四层作法防水层 0.36kN/m2100mm厚钢筋混凝土楼板 0.1×25=2.56kN/m220mm厚石灰砂浆抹底 0.02×17=0.34kN/m2 小计 4.08 kN/m2荷载设计值g=1.2×4.08=4.90kN/m2 ，q=1.4×2.0=2.8kN/m2q/2=1.4kN/m2，g+q/2=6.3kN/m2，g+q=7.7kN/m22）弯矩计算计算过程见下页表中3）截面设计截面有效高度：假定选用Φ8钢筋，则l01方向跨中截面的h01=80mm；l02方向跨中截面的h02=70mm；支座截面h0=80mm。
最小配筋率：因为，故取ρsmin=0.27%，则Asmin=0.27%×1000×100=270mm2截面设计时取用的弯矩设计值：中间跨的跨中截面及中间支座截面减小20%；边跨跨中截面及楼板边缘算起的第二个支座截面处，当lb/l0<1.5时减小20%，当lb/l0=1.5～2.0时减小10%；楼板的角区格不折减弯矩值计算表ABCDEFGHl01 (m)3.93.93.03.03.33.43.93.9l02 (m)7.27.27.83.93.93.97.27.2l01/l020.540.540.380.770.850.870.540.54m1(0.0388+0.2×0.0052) ×6.3×3.92+(0.0232+0.2×0.0810) ×1.4×3.92=4.58(0.0388+0.2×0.0052) ×6.3×3.92+(0.0535+0.2×0.0099) ×1.4×3.92=5.00(0.0400+0.2×0.0038) ×6.3×3.92+(0.0965+0.2×0.0174) ×1.4×3.92=3.57(0.0285+0.2×0.0136) ×6.3×3.92+(0.0376+0.2×0.0196) ×1.4×3.92=2.14(0.0246+0.2×0.0156) ×6.3×3.92+(0.0225+0.2×0.0255) ×1.4×3.92=2.32(0.0235+0.2×0.0159) ×6.3×3.92+(0.0329+0.2×0.0124) ×1.4×3.92=2.52(0.0388+0.2×0.0052) ×6.3×3.92+(0.0907+0.2×0.0203) ×1.4×3.92=5.84(0.0388+0.2×0.0052) ×6.3×3.92+(0.0121+0.2×0.0504) ×1.4×3.92=4.29m2(0.0052+0.2×0.0388) ×6.3×3.92+(0.0810+0.2×0.0232) ×1.4×3.92=3.07(0.0052+0.2×0.0388) ×6.3×3.92+(0.0099+0.2×0.0535) ×1.4×3.92=1.68(0.0038+0.2×0.0400) ×6.3×3.92+(0.0174+0.2×0.0965) ×1.4×3.92=1.13(0.0136+0.2×0.0285) ×6.3×3.92+(0.0196+0.2×0.0376) ×1.4×3.92=1.44(0.0156+0.2×0.0246) ×6.3×3.92+(0.0255+0.2×0.0225) ×1.4×3.92=1.87(0.0159+0.2×0.0235) ×6.3×3.92+(0.0124+0.2×0.0329) ×1.4×3.92=1.81(0.0052+0.2×0.0388) ×6.3×3.92+(0.0203+0.2×0.0907) ×1.4×3.92=2.06(0.0052+0.2×0.0388) ×6.3×3.92+(0.504+0.2×0.0121) ×1.4×3.92=2.37m’1-0.0817×7.7×3.92=-9.57-0.0817×7.7×3.92=-9.57-0.0829×7.7×3.02=-5.74-0.0686×7.7×3.02=-4.75-0.0626×7.7×3.32=-5.25-0.0611×7.7×3.42=-5.44-0.0817×7.7×3.92=-9.57-0.0817×7.7×3.92=-9.57m’2-0.0571×7.7×3.92=-6.69-0.0571×7.7×3.92=-6.69-0.0570×7.7×3.02=-3.95-0.0563×7.7×3.02=-3.90-0.0551×7.7×3.32=-4.62-0.0547×7.7×3.42=-4.87-0.0571×7.7×3.92=-6.69-0.0571×7.7×3.92=-6.69为了便于计算，近似取γ=0.95，计算过程见下表屋面板配筋计算表跨中截面h0(mm)m (kN∙m)As(mm2)配筋实配As (mm2)Al01方向800.8×4.58=3.66229.3Φ8@180282l02方向700.8×3.07=2.45175.4Φ8@180282Bl01方向805.00313.3Φ8@150335l02方向701.68120.3Φ8@180282Cl01方向800.8×3.57=2.86179.2Φ8@180282l02方向700.8×1.13=0.9165.2Φ8@180282Dl01方向802.14134.1Φ8@180282l02方向701.44103.1Φ8@180282El01方向802.32145.4Φ8@180282l02方向701.87133.9Φ8@180282Fl01方向800.8×2.52=2.01125.9Φ8@180282l02方向700.8×1.81=1.45103..8Φ8@180282Gl01方向800.8×5.84=4.67292.6Φ8@160318l02方向700.8×2.06=1.65118.2Φ8@180282Hl01方向804.29268.8Φ8@180282l02方向702.37169.7Φ8@180282支座截面h0(mm)m (kN∙m)As(mm2)配筋实配As (mm2)A-A80-0.8×9.57=-7.65479.3Φ10@160491A-Bl01方向80-0.8×9.57=-7.65479.3Φ10@160491l02方向80-0.8×6.69=-5.35335.2Φ10@200393A-Cl01方向80-0.8×9.57=-7.65479.3Φ10@160491l02方向80-0.8×6.69=-5.35335.2Φ10@200393A-Gl01方向80-0.8×9.57=-7.65479.3Φ10@160491l02方向80-0.8×6.69=-5.35335.2Φ10@200393A-H80-0.8×9.57=-7.65479.3Φ10@160491B-D80-0.8×6.69=-5.35335.2Φ10@200393C-C80-0.8×3.95=-3.16198.0Φ10@200393C-D80-0.8×3.95=-3.16198.0Φ10@200393E-F80-0.8×5.44=-4.35272.6Φ10@200393F-F80-0.8×5.44=-4.35272.6Φ10@200393F-G80-0.8×6.69=-5.35335.2Φ10@200393边缘支座截面h0(mm)m (kN∙m)As(mm2)配筋实配As (mm2)A80-6.69419.2Φ10@180436Bl01方向80-9.57599.6Φ10@180654l02方向80-6.69419.2Φ10@180436Dl01方向80-4.75297.6Φ10@200393l02方向80-3.90244.4Φ10@200393El01方向80-5.25328.9Φ10@200393l02方向80-4.62289.5Φ10@200393F80-4.87305.1Φ10@200393Hl01方向80-9.57599.6Φ10@180654l02方向80-6.69419.2Φ10@1804364．次梁的设计1）次梁l1次。
