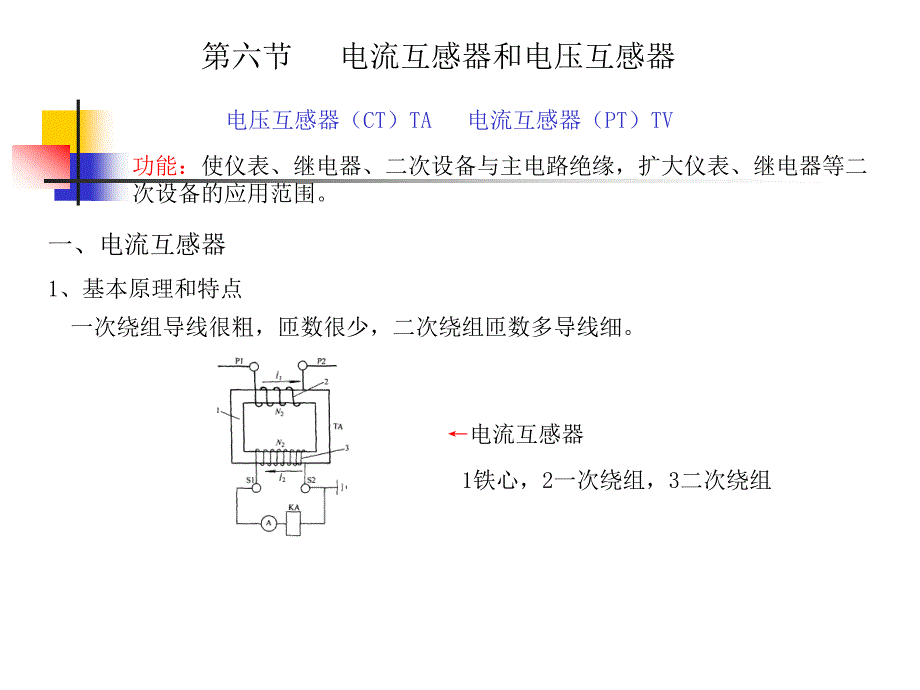

第六节 电流互感器和电压互感器电压互感器（CT）TA 电流互感器（PT）TV功能：使仪表、继电器、二次设备与主电路绝缘，扩大仪表、继电器等二 次设备的应用范围一、电流互感器 1、基本原理和特点 一次绕组导线很粗，匝数很少，二次绕组匝数多导线细 ←电流互感器 1铁心，2一次绕组，3二次绕组 2、电流互感器常用接线方式: 一相式接线、两相V型接线、两相电流差接线、三相星型接线 电流互感器的接线方案→ a)一相式接线b)两相V形接线 C)两相电流差接线d)三相星形接线 3、实际电流互感器 LQJ—10型电流互感器 1次接线端子，2一次绕组，3二次接线端子，4铁心，5二次绕组，6警示牌 LMZJ1—0.5型电流互感器 1铭牌，2一次母线穿孔，3铁心，树脂浇注4安装板，5二次接线端子4、电流互感器使用注意事项 工作时二次侧不得开路， 二次侧有一端必须接地， 电流互感器在连接时，要注意其端子的极性。
