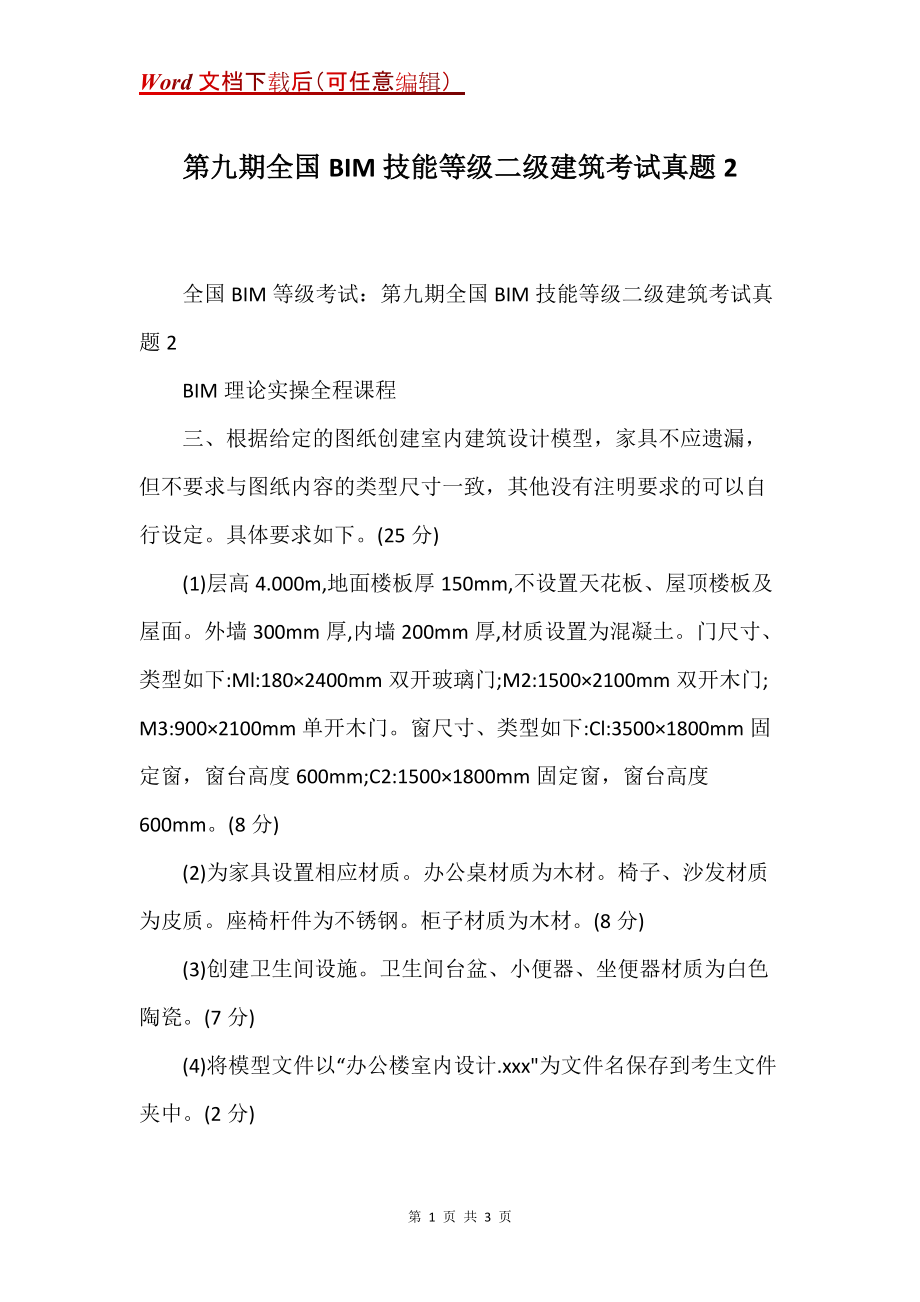

Word文档下载后（可任意编辑） 第九期全国BIM技能等级二级建筑考试真题2 全国BIM等级考试：第九期全国BIM技能等级二级建筑考试真题2 BIM理论实操全程课程 三、根据给定的图纸创建室内建筑设计模型，家具不应遗漏，但不要求与图纸内容的类型尺寸一致，其他没有注明要求的可以自行设定具体要求如下25分) (1)层高4.000m,地面楼板厚150mm,不设置天花板、屋顶楼板及屋面外墙300mm厚,内墙200mm厚,材质设置为混凝土门尺寸、类型如下:Ml:1802400mm双开玻璃门;M2:15002100mm双开木门;M3:9002100mm单开木门窗尺寸、类型如下:Cl:35001800mm固定窗，窗台高度600mm;C2:15001800mm固定窗，窗台高度600mm8分) (2)为家具设置相应材质办公桌材质为木材椅子、沙发材质为皮质座椅杆件为不锈钢柜子材质为木材8分) (3)创建卫生间设施卫生间台盆、小便器、坐便器材质为白色陶瓷7分) (4)将模型文件以“办公楼室内设计.xxx"为文件名保存到考生文件夹中2分) 四、根据给定的图纸，创建别墅模型。
其中没有标明的尺寸及材质可以自行设定，没有要求创建的可以不创建40分) (1) 创建别墅模型 (28分) a 根据给定的平、立面图，创建轴网并添加尺寸标注尺寸标注文字输出大小为3mm,轴头显示与图纸相同 b 创建墙体、楼板、地面、天花板、屋顶等模型设置其材质及纹理其中外墙外侧材质为红色砖墙，厚90mm; 外墙核心层厚200mm;外墙内侧及内墙两侧均采用大白粉刷，厚10mm; 内墙核心层厚140m楼板厚100mm,天花板厚50mm,屋顶厚150mm c 创建室内外楼梯模型 d 创建门窗建模参数要求参考图纸中给定设置 (2) 创建明细表及图纸(7分) a 创建门窗明细表，包括类型、宽度、高度、底高度及合计字段 b 创建AO图纸，并放置平面图、立面图 (3) 渲染及漫游(5分) a 对一层卫生间进行布置并渲染结果以“别墅模型.XXX”为文件夹保存到考生文件夹 b 设置室内漫游，角度地点自定义，时间不超过15秒对导出视频进行设置，每秒20帧，视觉样式为真实漫游视频不必导出 BIM考试真题练习之后，希望大家多多总结，发现自己的不足，找到适合自己的学习方法和答题技巧，在文章的开头，BIM考试也为大家推荐了BIM考试精选课程，理论+实操相结合的授课模式让学员切身感受BIM项目的实施和设计流程。
线上线下相结合，让正在备考的你充分消化重难点知识第 3 页 共 3 页。
