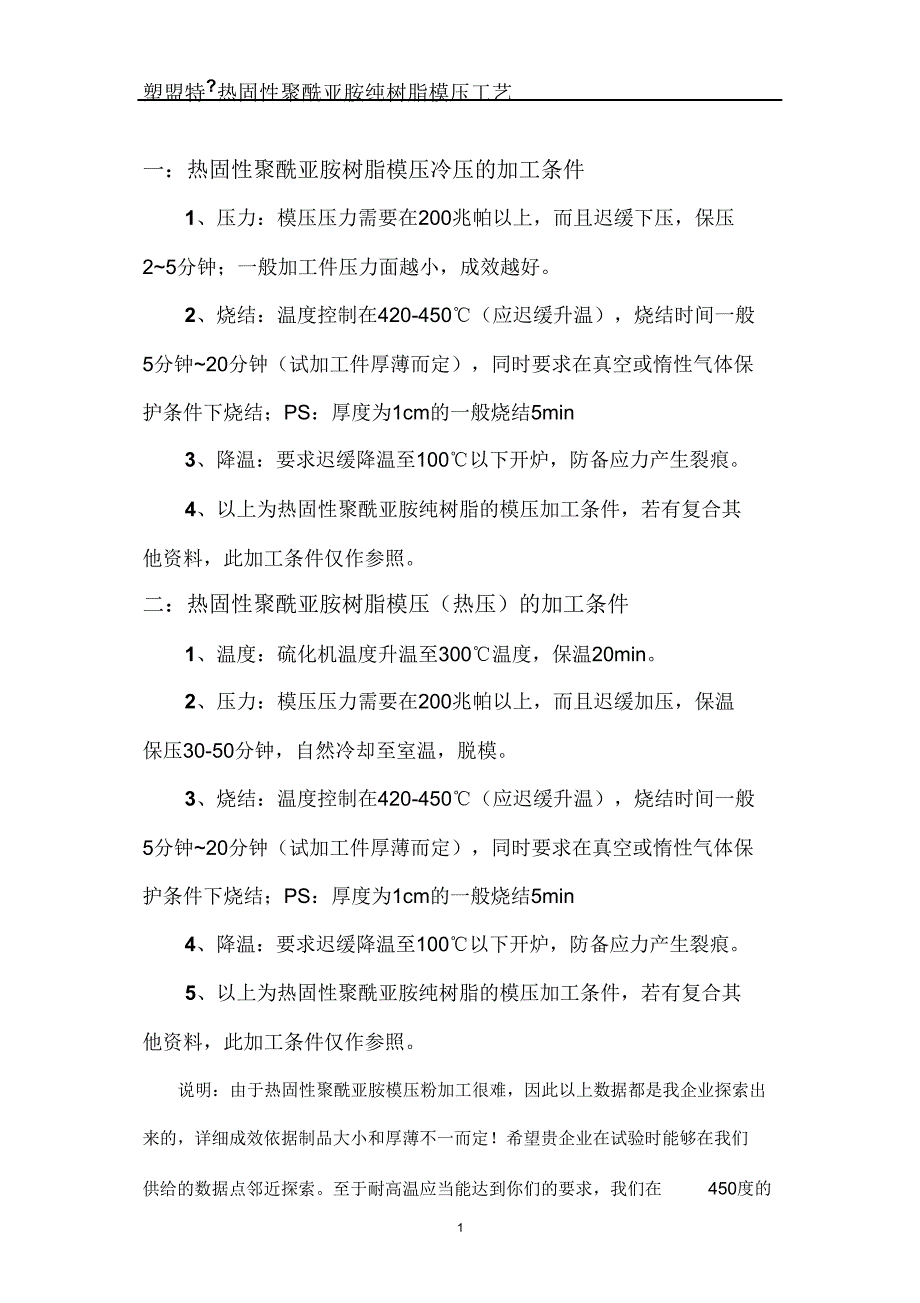

塑盟特?热固性聚酰亚胺纯树脂模压工艺一：热固性聚酰亚胺树脂模压冷压的加工条件1、压力：模压压力需要在200兆帕以上，而且迟缓下压，保压2~5分钟；一般加工件压力面越小，成效越好2、烧结：温度控制在420-450℃（应迟缓升温），烧结时间一般5分钟~20分钟（试加工件厚薄而定），同时要求在真空或惰性气体保护条件下烧结；PS：厚度为1cm的一般烧结5min3、降温：要求迟缓降温至100℃以下开炉，防备应力产生裂痕4、以上为热固性聚酰亚胺纯树脂的模压加工条件，若有复合其他资料，此加工条件仅作参照二：热固性聚酰亚胺树脂模压（热压）的加工条件1、温度：硫化机温度升温至300℃温度，保温20min2、压力：模压压力需要在200兆帕以上，而且迟缓加压，保温保压30-50分钟，自然冷却至室温，脱模3、烧结：温度控制在420-450℃（应迟缓升温），烧结时间一般5分钟~20分钟（试加工件厚薄而定），同时要求在真空或惰性气体保护条件下烧结；PS：厚度为1cm的一般烧结5min4、降温：要求迟缓降温至100℃以下开炉，防备应力产生裂痕5、以上为热固性聚酰亚胺纯树脂的模压加工条件，若有复合其他资料，此加工条件仅作参照。
说明：由于热固性聚酰亚胺模压粉加工很难，因此以上数据都是我企业探索出来的，详细成效依据制品大小和厚薄不一而定！希望贵企业在试验时能够在我们供给的数据点邻近探索至于耐高温应当能达到你们的要求，我们在450度的1塑盟特?热固性聚酰亚胺纯树脂模压工艺高温下压板都不会有任何碳化2内容总结（1）塑盟特（2）一般加工件压力面越小，成效越好（3）PS：厚度为1cm的一般烧结5min4、降温：要求迟缓降温至100℃以下开炉，防备应力产生裂痕（4）希望贵企业在试验时能够在我们内容总结（1）塑盟特（2）一般加工件压力面越小，成效越好（3）PS：厚度为1cm的一般烧结5min4、降温：要求迟缓降温至100℃以下开炉，防备应力产生裂痕（4）希望贵企业在试验时能够在我们。
