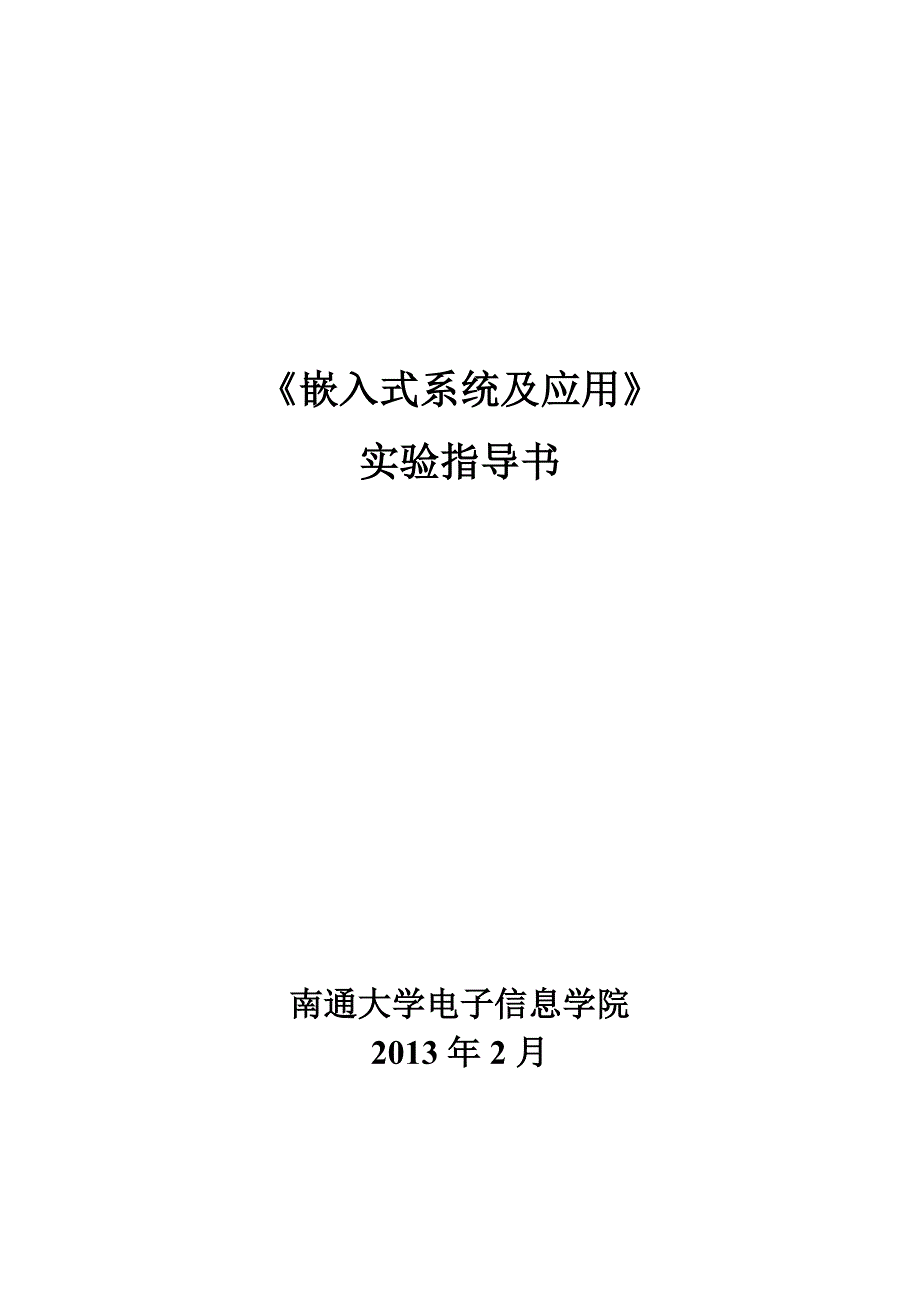

《嵌入式系统及应用》实验指导书南通大学电子信息学院2013年2月实验准备与要求1、实验室规章：① 准时到课实验，维护实验室设备的完好，保持环境与卫生② 按照教师要求操作实验，做好相应的记录③ 实验结束，关闭实验箱电源，掩上实验箱盖，PC机正常关机，椅子靠前后排列整齐2、实验操作要求：课程为考查课，实验要求并不高先能够下载测试，再理解源程序，最后通过修改程序以实现其他功能3、实验报告要求：（及时完成实验报告，每次实验带来备查）① 预习报告要写，写一些概述性的文字② 封面与报告抬头也要写清楚准确③ 报告内容：原理部分有文字有原理图，过程部分写主要源程序并加上必要的注释，数据分析部分写运行下载方法以及运行效果④ 要求报告每一项都应有相应内容4、 实验考查法：每次实验最后半小时抽查部分同学对程序的理解情况以及报告完成情况5、 实验系统的介绍：① 理解实验箱的构造：核心板和功能板的参数，认识PXA270芯片② 相关信号线联接方法n JTAG线（映像文件的下载）：核心板JTAG口←→PC机的并口n 串行线（系统引导文件的配置）：核心板串口←→PC机的串口n 以太网线（系统文件的下载）：核心板或功能板网口←→PC机的网口n USB线（系统应用程序的调试）：功能板USB口←→PC机的USB口6、实验源程序存储位置：C:\资料-ARM\EEliod实验_2.2\基础实验① 在ARM文件夹中有大量的学习资料供大家学习之用。
② 在基础实验文件夹中有关于ADS调试学习手册，要求自学③ 操作时，将某个实验文件夹拷至D盘，修改文件夹名为英文字符ADS 1.2不支持中文路径）同时删除 xxx_data文件夹否则将无法在ADS中编译运行）7、映像文件下载方法：① 保证实验箱工作正常，连线正确，不要热插拔信号线② 打开项目文件 ***.mcp，修改后通过点击“project”菜单中的“Make”命令，如果无误将会生成映像文件③ 从 ***_data\DebugRel文件夹找到 ***.bin 映像文件，将其拷贝至 jflash工具中（路径C:\资料-ARM \Jflash_pxa270 P301）④ 在jflash文件夹中双击cmd.bat文件，打开DOS命令窗口⑤ 键入“jflashmm pxa270 ***.bin”回车运行下载，成功时有提示注：第一次使用前需安装一下驱动，双击install.bat文件即可）⑥ 复位实验箱，观测运行结果实验一 系统引导实验参照教材第7章第1节内容（148页）1、实验要求：① 理解系统引导程序的设计思路② 理解如何运用C语言实现二极管灯由左向右循环点亮的方法③ 学习ADS的实验方法以及映像文件的下载方法。
④ 认识相关实验原理图，了解其地址分布2、实验内容：【必做】 如何实现闪烁的效果选做】 如何实现从右向左点亮的方法3、学习重点：① 系统复位后的初始化操作，可参考第四章最后的示例程序来说明，注意编译链接的过程② 系统进入点entry的设计注意情况③ 系统初始化的相关任务④ 硬件原理图分析实验二 数码显示实验参照教材7.2节内容，153页1、实验要求：① 数码管显示原理的理解② 学习其硬件原理图③ 理解如何显示各个数字的方法2、实验内容：【必做】 实现从9999到0000的倒计时对时间无要求，通过延时即可）【选做】 实现从0000到9999的自增1的倒计时对时间无要求，通过延时即可）3、学习重点：① 关注其电路连接方法与传统的连线有何不同② 了解各数码管的地址分布实验三 键盘检测实验参照教材7.3节内容，154页1、实验要求：① 理解直入键盘和矩阵键盘的检测原理② 学习ARM系统相关的键盘寄存器③ 理解所有16个按键的硬件接口图2、实验内容：【必做】实现16个按键的检测，并在LED1和LED2上显示现两位键值信息（01~16）3、学习重点：① 了解两种键盘的硬件连接方法② 如何通过读取键盘寄存器内容来获取键盘信息。
实验四 IRQ中断处理参考教材7.4节内容，158页1、实验要求：① 掌握ARM系统的中断执行方法和中断处理机制② 了解ARM系统的相关中断控制寄存器2、实验内容：【必做】 实现下表的各个按键的功能：按键显示功能01on01显示键值0102on02显示键值0203on03显示键值0304on04显示键值0405off关闭中断源06on开启中断源3、学习重点：① 中断程序的编写与理解② 中断的响应过程③ 了解handler_IRQ_S程序实验五 定时器实验参照教材7.5节内容，164页1、实验要求：① 理解ARM系统的定时处理机制② 了解ARM系统的相关定时控制寄存器2、实验内容：【必做】 实现一秒时间间隔的发光二极管的闪烁选做】 实现数码管的计时秒表功能，低2位为毫秒级，高2位为秒级按键1启动计时，按键2暂停计时，按键3清零3、学习重点：① 定时中断子程序的设计方法② 如何实现循环定时实验六 串口传输实验参照教材7.6节内容，167页1、实验要求：① 理解串行通信的原理及数据帧格式② 了解ARM系统的串行通行相关控制寄存器的设置2、实验内容：实现查询和中断两种方式的PC机与ARM系统的串行数据交流。
实验七 实时时钟实验参照教材7.7节内容，179页1、实验要求：③ 理解ARM系统的RTC时钟机制④ 了解ARM系统的RTC相关寄存器的设置2、实验内容：显示与修改ARM系统时间实验八 LCD控制器实验参考教材7.8节内容，182页1、实验要求：① 掌握显存与显示屏的对应关系② 了解ARM系统的LED控制器结构及寄存器作用③ 掌握ARM系统的LED屏字符的显示2、实验内容：【必做】将自己的班级和姓名显示在LCD屏上3、学习重点：通过字模软件获取字符的字模，并存入程序中，实现多个字符的显示设计题目：简易电子时钟1、课程设计时间：一周2、具体功能要求：① 用四位数码管闪烁显示时间，格式为 **时**分（24小时制），一亮一灭的持续时间为1秒钟② 使用四个按键实现时钟数和分钟数的增大与减小的调节功能③ 使用一个按键实现闹钟的开启与关闭，并用一位发光二极管的亮灭来指示其状态④ 当开启闹钟功能时，时间到达设定值（02时30分）时，以8位发光二极管的闪烁来表示闹钟响铃，闪烁次数为8次3、设计扩展内容：① 闹钟定时时间可修改调整② 用LCD屏代替数码管显示。
