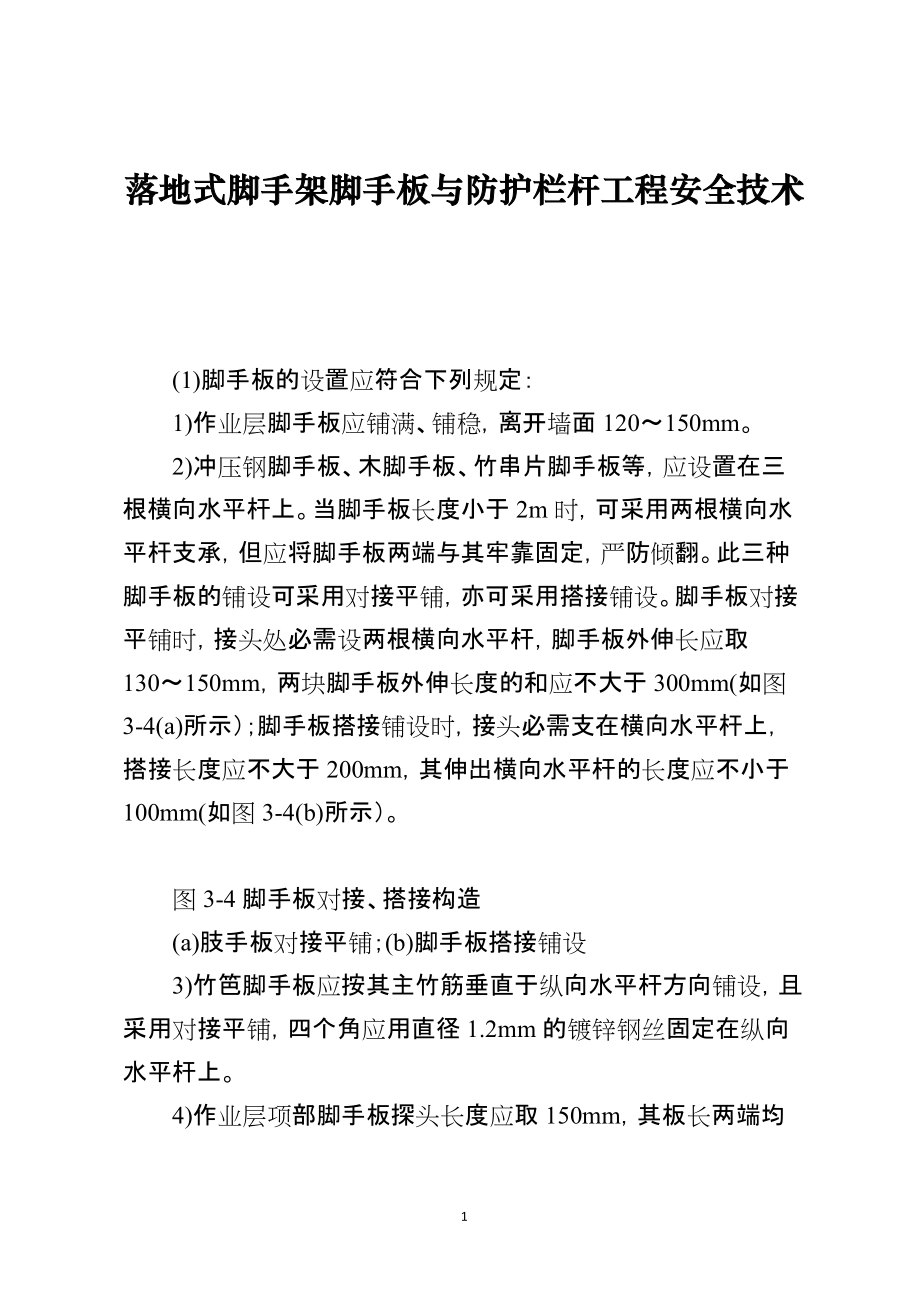

落地式脚手架脚手板与防护栏杆工程安全技术_第1页
1/3

落地式脚手架脚手板与防护栏杆工程安全技术 (1)脚手板的设置应符合下列规定: 1)作业层脚手板应铺满、铺稳,离开墙面120~150mm 2)冲压钢脚手板、木脚手板、竹串片脚手板等,应设置在三根横向水平杆上当脚手板长度小于2m时,可采用两根横向水平杆支承,但应将脚手板两端与其牢靠固定,严防倾翻此三种脚手板的铺设可采用对接平铺,亦可采用搭接铺设脚手板对接平铺时,接头处必需设两根横向水平杆,脚手板外伸长应取130~150mm,两块脚手板外伸长度的和应不大于300mm(如图3-4(a)所示);脚手板搭接铺设时,接头必需支在横向水平杆上,搭接长度应不大于200mm,其伸出横向水平杆的长度应不小于100mm(如图3-4(b)所示) 图3-4脚手板对接、搭接构造 (a)肢手板对接平铺;(b)脚手板搭接铺设 3)竹笆脚手板应按其主竹筋垂直于纵向水平杆方向铺设,且采用对接平铺,四个角应用直径1.2mm的镀锌钢丝固定在纵向水平杆上 4)作业层项部脚手板探头长度应取150mm,其板长两端均应与支承杆牢靠地固定 5)在拐角、斜道平台口处的脚手板,应与横向水平杆牢靠连接,防止滑动。

6)自顶层作业层的脚手板往下计,宜每隔12m满铺一层脚手板 (2)脚手板的检查应符合下列规定: 1)冲压钢脚手板的检查应符合下列规定: A.新脚手板应有产品质量合格证 B.对于冲压钢脚手板,当板长l≤4m时,其板面挠曲不得大于12mm;板长l>4m时,其板面挠曲不得大于16mm,板面扭曲不得大于5mm,且不得有裂纹、开焊与硬弯 C.新、旧钢脚手板均应涂防锈漆 2)竹木脚手板的检查应符合下列规定: A.木脚手板的宽度不宜小于200mm,厚度应不小于50mm;两端应各设直径为4mm的镀锌钢丝箍两道,其质量应符合《木结构设计规范》(GB50005-20XX)中Ⅱ级材质的规定;腐朽的脚手板不得使用 B.竹脚手板宜采用由毛竹或铺竹制作的竹串片板、竹笆板 (3)斜道脚手板构造应符合下列规定: 1)脚手板横铺时,应在横向水平杆下增设纵向支托杆.纵向支托杆间距应不大于500mm 2)脚手板顺铺时,接头宜采用搭接;下面的板头应压在上面的板头上,板头的凸棱处宜采用三角木填顺 3)人行斜道和运料斜道的脚手板应每隔250~300mm设置一根防滑木条,木条厚度宜为20~30mm。

4)防护栏杆的要求: A.栏杆和挡脚板均应搭设在外立杆的内侧 B.上栏杆上皮高度应为1.2mm C.挡脚板高度应不小于180mm D.中栏杆应居中设置 3。
