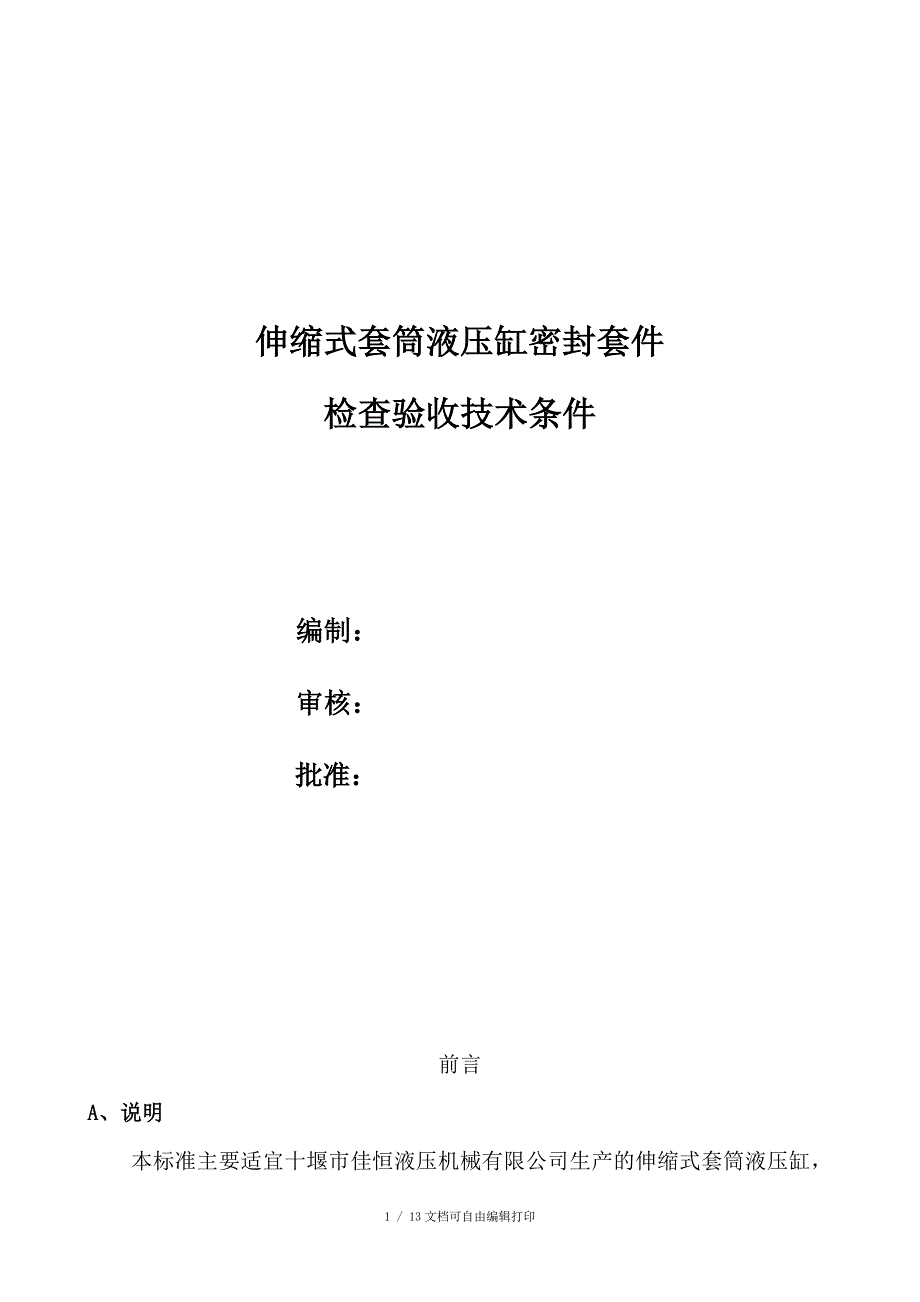

伸缩式套筒液压缸密封套件检查验收技术条件 编制：审核：批准：前言A、说明本标准主要适宜十堰市佳恒液压机械有限公司生产的伸缩式套筒液压缸，缸体材料为27SiMn,镀铬压光后表面粗糙度Ra0.4-0.8各厂家所供油封、导向环、“O”型圈、防尘圈应满足以下工作条件：工作介质为液压油，系统压力16—32MPa；工作温度为–40—+120℃，运动部件的运动速度0.5m/sB、参考国家标准下列标准所包含的条文，通过在本技术条件中引用而构成为本技术条件的条文GB/T 3452.2-1987 《液压气动用O形橡胶密封圈》GB/T 1031-1995 《表面粗糙度 参数及其数值》GB/T 2879-2005 《液压缸活塞和活塞杆动密封 沟槽尺寸和公差》GB/T 15242.1-1994《液压缸活塞和活塞杆动密封装置用同轴密封件尺寸系列和公差》GB/T 15242.2-1994《液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差》GB/T 10708.3-2000《往复运动橡胶密封圈结构尺寸系列 第3部分:橡胶防尘密封圈》GB/T 6578-2008 《液压缸活塞杆用防尘圈沟槽型式、尺寸和公差》GB/T 15242.4-1994《液压缸活塞和活塞杆动密封装置用支承环尺寸系列和公差》C、参考样本主要引用KADEN公司、 MERKEL公司、 HUNGER公司的产品样本。
一：油封要求：安装简单，静态和动态密封性能要求优良，有较低的残油回抽能力，耐磨性能好，要求油封封油主唇不宜过浅，且在大压力下不得有翻唇、挤出等现象，有密封副唇1、 油封采用如下结构形式（见下图）: 2、油封尺寸要求如下表：型号DdH材料TG210外缸22221013聚氨酯CPU一级19518512聚氨酯CPU二级17016012聚氨酯CPU三级14513512聚氨酯CPU四级12011012聚氨酯CPUTG195外缸20519512聚氨酯CPU一级18017012聚氨酯CPU二级15514512聚氨酯CPU三级13012012聚氨酯CPU四级11010012聚氨酯CPUTG180外缸19018012聚氨酯CPU一级16015012聚氨酯CPU二级13512512聚氨酯CPU三级11010012聚氨酯CPU四级908012聚氨酯CPU3、油封材料油封所用胶料的化学成分可择优选取和配制，液压缸在-40—+120℃下举升20000次，油封不变色，不失效4、油封验收：每批次油封必须附有产品合格证和质量保证书，详细注明批次、规格和材质等检验人员进行随机抽检，不局限于对低高温性能、油侵、缺陷、尺寸、清洁度、包装等检查。
二：防尘圈要求：安装简单，对脏物有很好的刮擦作用，伸出具有好的密封作用，并可防止残留油膜在缸筒表面延伸，耐磨损性能好1、 防尘圈采用如下结构形式（见下图）:2、防尘圈尺寸如下表型号DdGL材料210外缸2202105.510NBR一级1951855.510NBR二级1701605.510NBR三级1451355.510NBR四级1201105.510NBR195外缸2071956.510NBR一级1821706.510NBR二级1571456.510NBR三级1321206.510NBR四级1121006.510NBR180外缸1921806.510NBR一级1621506.510NBR二级1371256.510NBR三级1121006.510NBR四级92806.510NBR3、防尘圈材料防尘圈胶料的化学成分按相关标准的规定可择优选取和配制，液压缸在-40—+120℃下举升20000次，防尘圈不变色，不失效4、防尘圈验收每批次防尘圈必须附有产品合格证和质量保证书，要求详细注明批次、规格和材质等检验人员进行随机抽检，不局限于对低高温性能、油侵、水解、缺陷、尺寸、清洁度、包装等检查三：耐磨环要求：安装简单，径向承载能力较好，耐磨性能优良，扯断强度大，摩擦系数低、热尺寸稳定。
1、结构形式（耐磨环采用如下结构形式见下图）1.1、平环TG210 1耐磨环215*210*15进口POM+复合填料2耐磨环190*185*15进口POM+复合填料3耐磨环165*160*15进口POM+复合填料4耐磨环140*135*15进口POM+复合填料5耐磨环115*110*15进口POM+复合填料6耐磨环215*210*10进口POM+复合填料7耐磨环190*185*10进口POM+复合填料8耐磨环165*160*10进口POM+复合填料9耐磨环140*135*10进口POM+复合填料10耐磨环115*110*10进口POM+复合填料TG195 1耐磨环200*195*15进口POM+复合填料2耐磨环175*170*15进口POM+复合填料3耐磨环150*145*15进口POM+复合填料4耐磨环125*120*15进口POM+复合填料5耐磨环105*100*15进口POM+复合填料6耐磨环200*195*10进口POM+复合填料7耐磨环175*170*10进口POM+复合填料8耐磨环150*145*10进口POM+复合填料9耐磨环125*120*10进口POM+复合填料10耐磨环105*100*10进口POM+复合填料 TG180 1耐磨环185*180*15进口POM+复合填料2耐磨环155*150*15进口POM+复合填料3耐磨环130*125*15进口POM+复合填料4耐磨环105*100*15进口POM+复合填料5耐磨环85*80*15进口POM+复合填料6耐磨环185*180*10进口POM+复合填料7耐磨环155*150*10进口POM+复合填料8耐磨环130*125*10进口POM+复合填料9耐磨环105*100*10进口POM+复合填料10耐磨环85*80*10进口POM+复合填料1.2、方案二L型环1.2.1厚度4.5TG210 1耐磨环210*215*219*16进口POM+复合填料2耐磨环185*190*194*16进口POM+复合填料3耐磨环160*165*169*16进口POM+复合填料4耐磨环135*140*144*16进口POM+复合填料5耐磨环110*115*119*16进口POM+复合填料TG195 1耐磨环195*200*204*16进口POM+复合填料2耐磨环170*175*179*16进口POM+复合填料3耐磨环145*150*154*16进口POM+复合填料4耐磨环120*125*129*16进口POM+复合填料5耐磨环100*105*109*16进口POM+复合填料 TG180 1耐磨环180*185*189*16进口POM+复合填料2耐磨环150*155*159*16进口POM+复合填料3耐磨环125*130*134*16进口POM+复合填料4耐磨环100*105*109*16进口POM+复合填料5耐磨环80*85*89*16进口POM+复合填料1.2.1厚度5TG210 1耐磨环210*216*220*16进口POM+复合填料2耐磨环185*191*195*16进口POM+复合填料3耐磨环160*166*170*16进口POM+复合填料4耐磨环135*141*145*16进口POM+复合填料5耐磨环110*116*120*16进口POM+复合填料TG195 1耐磨环195*201*205*16进口POM+复合填料2耐磨环170*176*180*16进口POM+复合填料3耐磨环145*151*155*16进口POM+复合填料4耐磨环120*126*130*16进口POM+复合填料5耐磨环100*106*110*16进口POM+复合填料TG180 1耐磨环180*186*190*16进口POM+复合填料2耐磨环150*156*160*16进口POM+复合填料3耐磨环125*131*135*16进口POM+复合填料4耐磨环100*106*110*16进口POM+复合填料5耐磨环80*86*90*16进口POM+复合填料2、耐磨环材料耐磨环的化学成分按相关标准的规定可择优选取和配制，液压缸在-40—+120℃下举升20000次，耐磨环不变色，不失效，不得有磨损颗粒污染液压油。
3、耐磨环验收：每批次耐磨环必须附有产品合格证和质量保证书，要求详细注明批次、规格和材质等检验人员进行随机抽检，不局限于对低高温抗压强度、油侵、缺陷、尺寸、清洁度、包装等检查四：“O”型圈要求：静动密封性能良好，耐磨性能较好1、“0”型结构圈见下图:2、“O”型圈尺寸如下表DD*5.7备 注220220*5.7195195*5.7170170*5.7145145*5.7120120*5.7205205*5.7180180*5.7155155*5.7130130*5.7110110*5.7190190*5.7160160*5.7135135*5.79090*5.7200200*5.7210210*5.7185185*5.7175175*5.7100100*5.73、“O”型圈材料“O”型圈胶料的化学成分可择优选。
