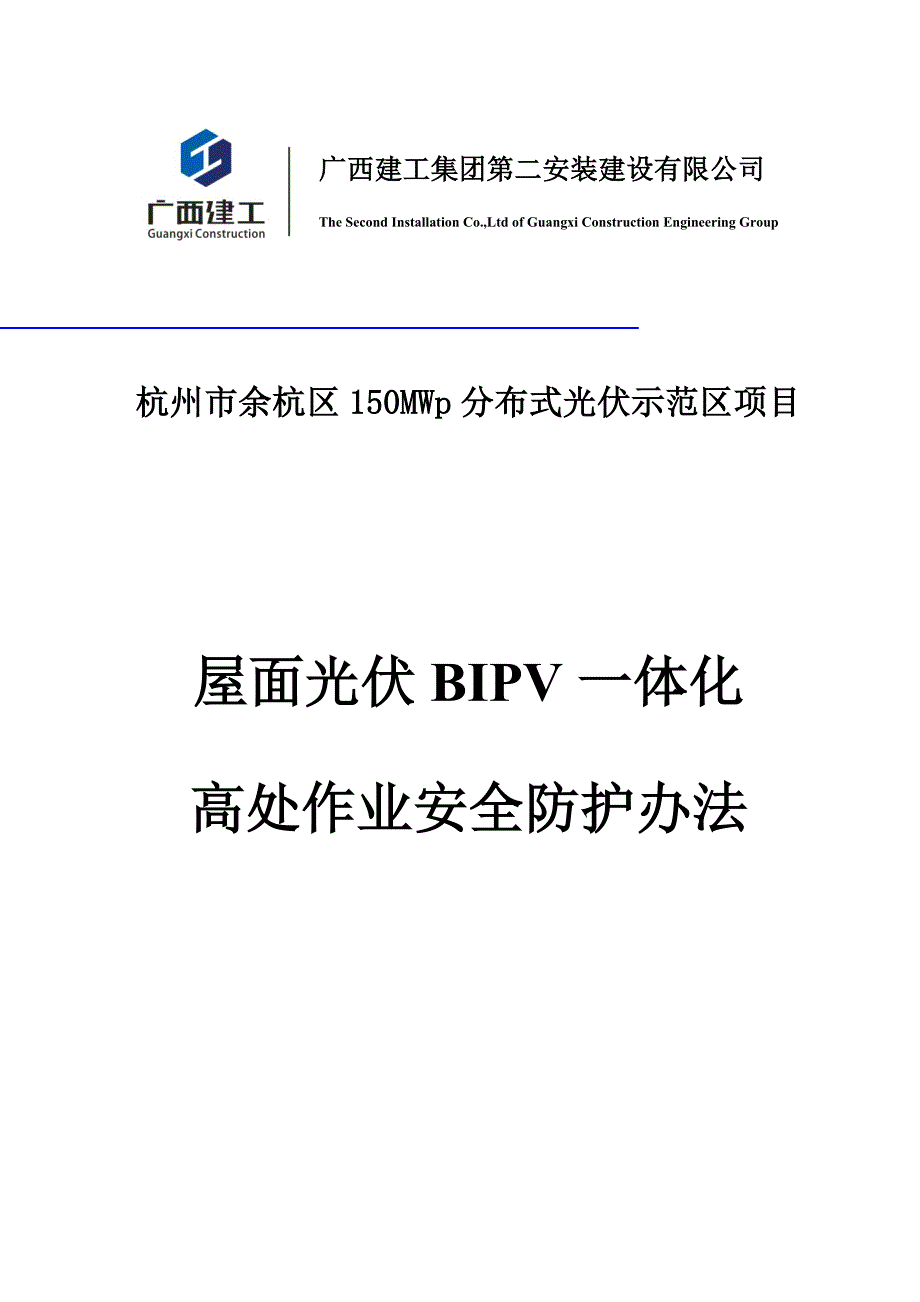

广西建工集团第二安装建设有限公司The Second Installation Co.,Ltd of Guangxi Construction Engineering Group 杭州市余杭区150MWp分布式光伏示范区项目屋面光伏BIPV一体化高处作业安全防护办法 年 月 日 施工组织设计（专项方案）审核审批表工 程 名 称杭州市余杭区150MWp分布式光伏示范区项目审核审批项目屋面光伏BIPV一体化高处作业安全防护办法编制人职务审 核 单 位职务/职称审核意见项目部审核意见项目经理审核人： 年 月 日分公司审核意见主任工程师审核人： 年 月 日公司部门审核意见科技信息处审核人： 年 月 日质量安全处审核人： 年 月 日公司技术负责人审批意见：施工单位（章）：公司技术负责人： 年 月 日总监理工程师审批意见：监理单位（章）：总监理工程师： 年 月 日建设单位代表意见：建设单位（章）：建设单位代表： 年 月 日目 录一、工程概况 11、工程简介 12、编制阐明 1二、编制根据 1三、屋面光伏BIPV一体化安全防护办法 21、屋面四周防护办法 22、安全操作平台 43、防高空坠落办法 64、吊装安全办法 65、其她规定 7一、工程概况1、工程简介1.1.1项目名称：杭州市余杭区150MWp分布式光伏示范区项目1.1.2 建设单位：杭州有瑞电力科技有限公司1.1.3 项目地址：杭州市余杭开发区1.1.4 系统装机容量：150MW2、编制阐明杭州市余杭区150MWp分布式光伏示范区项目作业屋面分两种类型，一种是水泥屋面，四周有女儿墙；另一种是一体化屋面，光伏组件直接安装在屋架檩条上，四周无防护，且无安全操作平台（见图1-1），在安装光伏组件和水槽时，无法保障施工人员人身安全，存在重大安全隐患，须采用一定安全防护办法。
为此，特补充如下关于光伏一体化屋面高处作业安全防护办法，其她办法参照本工程施工方案图1-1屋面光伏BIPV一体化作业面二、编制根据1GB50194-建设工程施工现场供用电安全规范2JGJ80-1991建筑施工高处作业安全技术规范3JGJ46-施工现场暂时用电安全技术规范4JGJ59-建筑施工安全检查原则三、屋面光伏BIPV一体化安全防护办法1、屋面四周防护办法光伏一体化屋面四周无防护栏杆，施工人员在屋面上进行水槽和光伏组件安装时，一不小心跌倒，很容易滚落地上，导致人员伤亡为此，咱们特制定如下安全防护办法为以便拆装以及重复运用，咱们将防护栏杆制作成工具化型式，详细如下：1.1制作U型卡套采用10mm厚钢板加工成100mm×70mm×39mmU型卡套，U型卡套朝上一侧居中焊接一截φ45×3.11×200mm钢管，然后在U型卡套上钢管两侧钻φ20孔，并在孔上分别焊接M18螺母，以备固定U型卡套用同样，在钢管上并排钻两个φ12孔，孔间距为60mm，并在孔上分别焊接M10螺母详细见图3-1图3-1 U型卡套安装图图3-2 U型卡套俯视图1.2制作立杆立杆采用φ38×3mm钢管制作，立杆高度为1.2m，立杆上端居中焊接一截φ45×3.11×200mm并排钻两个φ12孔钢管，并在钢管上，孔间距为60mm，然后在孔上分别焊接M10螺母，以固定扶手用。
详细见图3-31.3制作扶手防护栏杆扶手采用φ38×3mm钢管制作1.4防护栏杆安装1.4.1将U型卡套套在山墙屋面梁内侧，并使用M18×45螺栓拧进卡套上螺母，使U型卡套紧紧固定在屋面梁上然后在屋面两侧山墙屋面梁内侧每间隔2米设立一种U型卡套，两侧檐口方向，则每根屋面梁两端分别套一块U型卡套，使屋面四周均设有U型卡套1.4.2安装完U型卡套后，便可安装立杆直接将预制好立杆插进U型卡套上钢管内，用M10×45螺栓拧进钢管上螺母，使立杆固定在卡套钢管内即可1.4.3类似办法，栏杆扶手采用φ38×3mm钢管套在立杆钢管内，用M10×45螺栓拧进钢管上螺母以固定扶手详细详见图3-4图3-4 防护栏杆安装图1.4.4 防护栏杆安装完毕后，沿栏杆张挂1.2m宽安全网将屋面四周封闭，仅留进出口即可，安全网须绑扎严实2、安全操作平台光伏一体化施工作业面为钢屋架，无密实安全操作平台，施工人员在屋架上施工时很容易踩空，发生高空坠落因而，在施工前，规定各个施工点必要采用脚手板铺设暂时通道，和安全操作平台，铺设脚手板时必要用钢丝将其与钢架固定好安全通道示意图如下图3-5：图4-5 安全操作平台示意图3、防高空坠落办法 除了做好防护栏杆、安全通道、安全操作平台外，咱们应做好防高空坠落和物体打击办法。
光伏一体化屋面高度为6-12m，若工人不慎掉下屋面，必将导致重伤或死亡；有施工机具或重物掉下屋面时，容易砸到屋面下工作人员，后果很严重因而，在施工作业面下必要张设两道安全网作为防护，两道安全网间距为1.5m同步，屋面施工区域下地面应用警戒线围住，禁止人员进入详细详见图4-64、吊装安全办法屋面光伏组件吊装在光伏项目中也是一大安全隐患由于屋面不能同步堆放过多光伏组件，施工过程中需要随吊随装，因而，普通采用简易吊机进行吊装其安全注意事项如下：（1）安装吊机前，先拟定屋面光伏组件安装顺序，依照施工顺序拟定简易吊机安装位置安装时，必要保证吊机底座安全平稳，安装后牢固可靠2）简易吊机重要用于光伏板起吊，禁止使用于水槽等长条物件吊装3）水槽等长条物件吊装必要采用吊车起吊，禁止采用人工拉吊4）简易吊机起吊前，应检查起吊物与否与其她固定物有连接或者起吊过程与否会有障碍物影响其上升5）吊装前，必要跟工人做好吊装交底，明确吊装物件数量，禁止超重吊装同步吊装前，必要将物件绑扎牢固，锁紧吊钩，禁止吊装散件5、其她规定（1）任何人员进入施工场地，必要佩带合格安全帽；禁止在施工场地追逐打闹2）从事高空作业人员应进行体格检查，不适当人员不得从事高空作业。
3）施工现场人员禁止随意攀登现场支架和设备，不准从高处向下乱扔东西，禁止酒后作业4）超过1.8m以上高处作业者须系好双钩安全带，高空作业人员应将材料、机具、工具放置妥当，以免掉下伤人，禁止随意往下乱扔物件5）杆、柱等物体端部，有也许滑脱时，不准做安全带生根点6）安全带使用注意事项： 1）安全带应定期检查及进行荷重实验，必要使用品有合格标志安全带2） 棉、维纶安全带、绳、网要防止接触高温 3） 使用安全带前，应详细检查有无损坏，附件与否齐全，不要凑合使用 4）安全带拴挂，只能高挂低用，不能低挂高用安全带应拴在人垂直上方，应尽量避免采用低于腰部水平拴挂办法 5） 安全绳要挂在安全牢固构件上，不得拴在尖锐棱角上或专为挂安全绳而设钢丝绳上7）施工区域设警戒区，并应派专人监护禁止上下同步拆除；（8）无围栏地方增设暂时安全围栏，在周边拉设警戒线及警示标牌；（9）攀爬屋面垂直爬梯时，攀爬人员必要佩带安全绳、安全帽，并按规定待前面一种施工人员爬上屋面之后，背面一种人员才干开始攀爬直梯，禁止两个人及以上同步攀爬爬梯，禁止雨天攀爬爬梯10）施工过程中对洞口、临边、高处作业采用安全防护办法,不得在孔洞边或物件上堆放或悬挂零星物件,防止滑落伤人或意外事故；（11）高处作业时禁止抛接物品，高处作业人员应防止碰触落物伤人，使用工具、材料应用绳索传递；高处作业下方不准人员通行和逗留并应设立围栏或遮栏，悬挂警告牌。
12）吊装作业时,不得在构件上堆放或悬挂零星物件零星材料和物件必要用吊笼或钢丝绳、保险绳捆扎牢固后才干吊运和传递,不得随意抛掷材料物体、工具,防止滑脱伤人或意外事故；（13）吊装太阳能电池组件，每次吊装数量应不超过十块，且吊装放置点应选在有梁部位，随吊随装。
