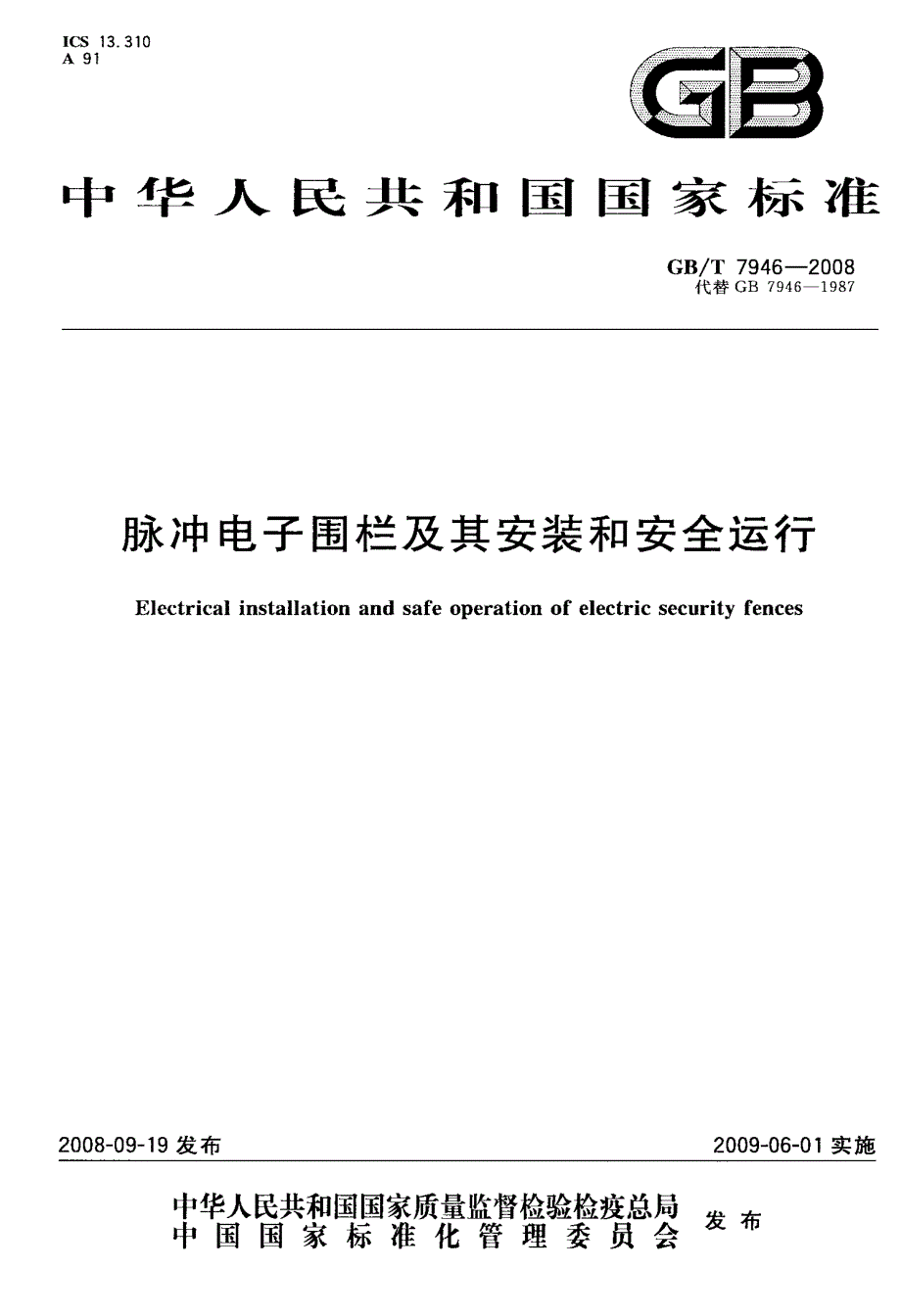

ICS 13．310A 91缮目中华人民共和国国家标准GB／T 7946--2008代替GB 7946 1987脉冲电子围栏及其安装和安全运行Electrical installation and safe operation of electric security fences2008—09—19发布 2009-06-0 1实施丰瞀徽紫瓣警襻瞥星发布中国国家标准化管理委员会促19GB／T 7946--2008目 次前言 ··1范围 Ⅱ12规范性引用文件 13术语和定义 -- 14电子围栏主机使用环境条件 25脉冲电子围栏系统的一般要求 26脉冲电子围栏主机的特性和参数 37脉冲电子围栏前端 38脉冲电子围栏安装 39脉冲电子围栏运行和维护 5 附录A(规范性附录) 脉冲电子围栏系统试验 6 附录13(资料性附录) 脉冲电子围栏的安装示例 8GB／T 7946--2008刖 昌本标准代替GB 7946 1987((带电铁丝网和电围栏的安装和安全运用》。
本标准与GB 7946 1987相比，主要差异如下：——标准名称由《带电铁丝网和电围栏的安装和安全运用》改为《脉冲电子围栏及其安装和安全运行》； 第1章“范围”中补充指出了产品的应用场所范围不由本标准规定；——增加了第2章：规范性引用文件；——第3章“术语和定义”中增加了脉冲电子围栏系统、脉冲电子围栏主机、脉冲电子围栏前端等术 语；增加了适用于电子围栏的相关国际通用术语：金属导体、绝缘子、高压绝缘线等术语； 增加了第4章“电子围栏主机使用环境条件”；——增加了第5章“脉冲电子围栏系统的一般要求”； 增加了第6章“脉冲电子围栏主机的特性和参数”；将原标准第2章中的相关的参数指标纳入 本章；增加了第7章“脉冲电子围栏前端”中规定了电子围栏主要组成部分的基本技术要求； 第8章“脉冲电子围栏安装”和第9章“脉冲电子围栏运行和维护”是在GB 7946 1987的基础 上，参照AS／NZS 3016：1994进行修订；在第8章中，增加了电磁干扰抑制和防止火灾风险的 具体规定；——关于附录A“脉冲电子围栏系统试验”，原标准的附录A为资料性附录由于电子围栏主机性 能关系到整个系统的安全运行和可靠性，是系统重要的组成部分，所以此次修订附录A作为 标准的一部分，修订为规范性附录； 增加了附录B“脉冲电子围栏的安装示例”，作为资料性附录。
本标准的附录A为规范性附录，附录B为资料性附录 本标准由全国电气安全标准化技术委员会(SAC／TC 25)提出并归口 本标准主要起草单位：上海广拓信息技术有限公司、机械工业北京电工技术经济研究所、上海电动工具研究所 本标准参加起草单位：广东出入境检验检疫局技术中心、西门子(中国)有限公司 本标准主要起草人：王雷、曾雁鸿、刘江、于丽欣、武宗庆、姚东、范一兵 本标准所代替标准的历次版本发布情况为：GB 7946-、_1987．ⅢGB／T 7946--2008脉冲电子围栏及其安装和安全运行1范围 本标准适用于各种需要区域边界安全技术防范使用的脉冲电子围栏系统本标准不对产品应用场所的范围加以指定2规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究 是否可使用这些文件的最新版本凡是不注日期的引用文件，其最新版本适用于本标准GB 2894安全标志(GB 2894 1996，neq ISO 3864：1984)GB 4208外壳防护等级(IP代码)(GB 4208 2008，IEC 60529：2001，IDT)GB 4343．1 电磁兼容家用电器、电动工具和类似器具的要求 第1部分：发射(GB 4343．12003，IEC CISPR 14一l：2000，IDT)GB 12663 防盗报警控制器通用技术条件GB 50254 电气装置安装工程低压电器施工及验收规范GB／T 50314 智能建筑设计标准IEC 60335—2—76家用的类似用途电器的安全第2—76部分脉冲电子围栏的特殊要求3术语和定义 F列术语和定义适用于本标准。
3．1脉冲电子围栏系统electric fence system由脉冲电子围栏主机，脉冲电子围栏前端两个部分组成3．2智能型脉冲电子围栏系统intelligent electric fence system能够和计算机联网，进行点对点控制管理的脉冲电子围栏系统3．3脉冲电子围栏主机energizer脉冲电子围栏系统中产生脉冲电的装置3．4脉冲电子围栏前端fence由金属导体，绝缘子，支架等组成，一般安装于防护区域的周界3．5金属导体 metal conductor脉冲电子围栏前端的组成部分，用于防护区域的周界，传输主机产生的高压脉冲的导体，金属导体 的材质可以为电子围栏专用的合金线，金属导管等3．6绝缘子insulator材质为工程塑料，安装在支架上，用于持久地支撑金属导体，并使金属导体与支架绝缘1GB／T 7946--20083．／支架bracket用于安装绝缘材料和架设金属导体的支撑物3．8高压绝缘线high voltage insulated line用于连接主机和脉冲电子围栏的具有绝缘性能的与金属导体为同一材质的连接线3．9合金线alloy line电子围栏前端使用的专用的合金导线。
4 电子围栏主机使用环境条件4．1环境温度 脉冲电子围栏主机周围空气温度不得超过+55℃，周围空气温度的下限为一25℃ 电子围栏前端工作不受环境温度限制 注：如在严寒地区使用电子围栏系统，制造商与用户之间需要按照相关的协议进行设计和使用4．2湿度 脉冲电子围栏主机最高温度为+40℃时，相对湿度不得超过93％在较低温度时，允许有较大的相对湿度，但应考虑到由于温度的变化，可能偶尔产生适度的凝露4．3海拔安装场地的海拔高度不高于1 000 ITI海拔超过1 000 m使用的电子围栏系统，应按照制造商与用户之问的协议进行设计和使用4．4其他环境条件4．4．1对放置于室外的脉冲电子围栏主机应放置在设备箱内，在腐蚀性环境、粉尘严重等环境下的地 区应采取防尘、防腐及提高绝缘强度等措施4．4．2台风经常侵袭或风速超过35 m／s的地区，应加强主机放置设备的基础同定4．4．3地震烈度超过8度的地区，应采取抗震措施，如增设固定支点，加强基础等5脉冲电子围栏系统的一般要求5．1 脉冲电子围栏系统的应用 电子围栏系统应按照第8章的规定安装应用5．2脉冲电子围栏系统的安全5．2．1 脉冲电子围栏系统的安全要求应符合IEC 60335～2—76的规定。
5．2．2警示标志 a)脉冲电子围栏的前端应具有防止触电的醒目警示牌； b)警示牌字迹应清晰，应加夜间荧光，且不易脱落，图形及尺寸应符合GB 2894的规定； c)警示牌应被牢固地放置在每道门上、每个人口处和急救标志的地方； d)警示牌应每间隔10 m设置一个5．3脉冲电子围栏系统的供电5．3．1脉冲电子围栏的供电系统分为两类： a) 主电源供电的电子围栏； b)有备用电源供电的电子围栏5．3．2脉冲电子围栏前端不能与脉冲电子围栏供电电源或其他电源相联接5．3．3脉冲电子围栏主机的备用电源应能够支持独立供电8 h以上，一般采用蓄电池作为备用电源2GB／T 7946--2008应符合GB 12663的规定5．4电磁兼容脉冲电子围栏系统的电磁兼容应符合GB 4343．1的规定6脉冲电子围栏主机的特性和参数6．1 脉冲电子围栏主机的特性 a)在高压模式时，应能使每根金属导体上具有5 kV，lo kV的脉冲电压； b)应能够检测出脉冲电子围栏前端开路、短路状况； c)报警输出端口应符合GB 12663的规定； d)能够分辨出入侵报警和设备故障报警；e)外壳防护等级符合GB 4208规定的IP30要求；f) 智能型电子围栏主机应能够显示脉冲电子围栏前端每根金属导体实际运行的电压值；g)智能型电子围栏主机应能够根据需要，调节至高压或低压两种工作模式，并可实现用户自由 切换；高压在5 kV--10 kV之间，低压在1 kV以下；h) 智能型电子围栏主机应提供用户可以调节报警电压、报警延时等参数的装置。
6．2脉冲电子围栏主机的基本技术参数 a)输出电压峰值：5 kV--10 kV； b)输出电流峰值：<10 A； c)脉冲宽度(脉冲持续时问)：40．1 S； d)脉冲间隔时问：1 s～1．5 s； e)脉冲输出电量：≤2．5 mC； f)脉冲输出能量：≤5．0 J7脉冲电子围栏前端7．1金属导体脉冲电子围栏前端的金属导体应抗氧化，耐腐蚀，且具有良好的导电率每100 m电阻值不应超 过2．5 n金属导体之间距应在50 mm--200 mm之间，并可重复使用金属导体可以是专用合金线、 不锈钢绞合线、不锈钢管等材料7．2绝缘子 脉冲电子围栏前端使用的绝缘子抗脉冲电压应不小于15 kV7．3绝缘线高压绝缘线应达到耐15 kV的脉冲电压，导电部分应与前端金属导体采用一致的材料，避免电化 学反应7．4支架 金属导体支架应采用防静电、防锈和耐腐蚀的材料制成8脉冲电子围栏安装。
