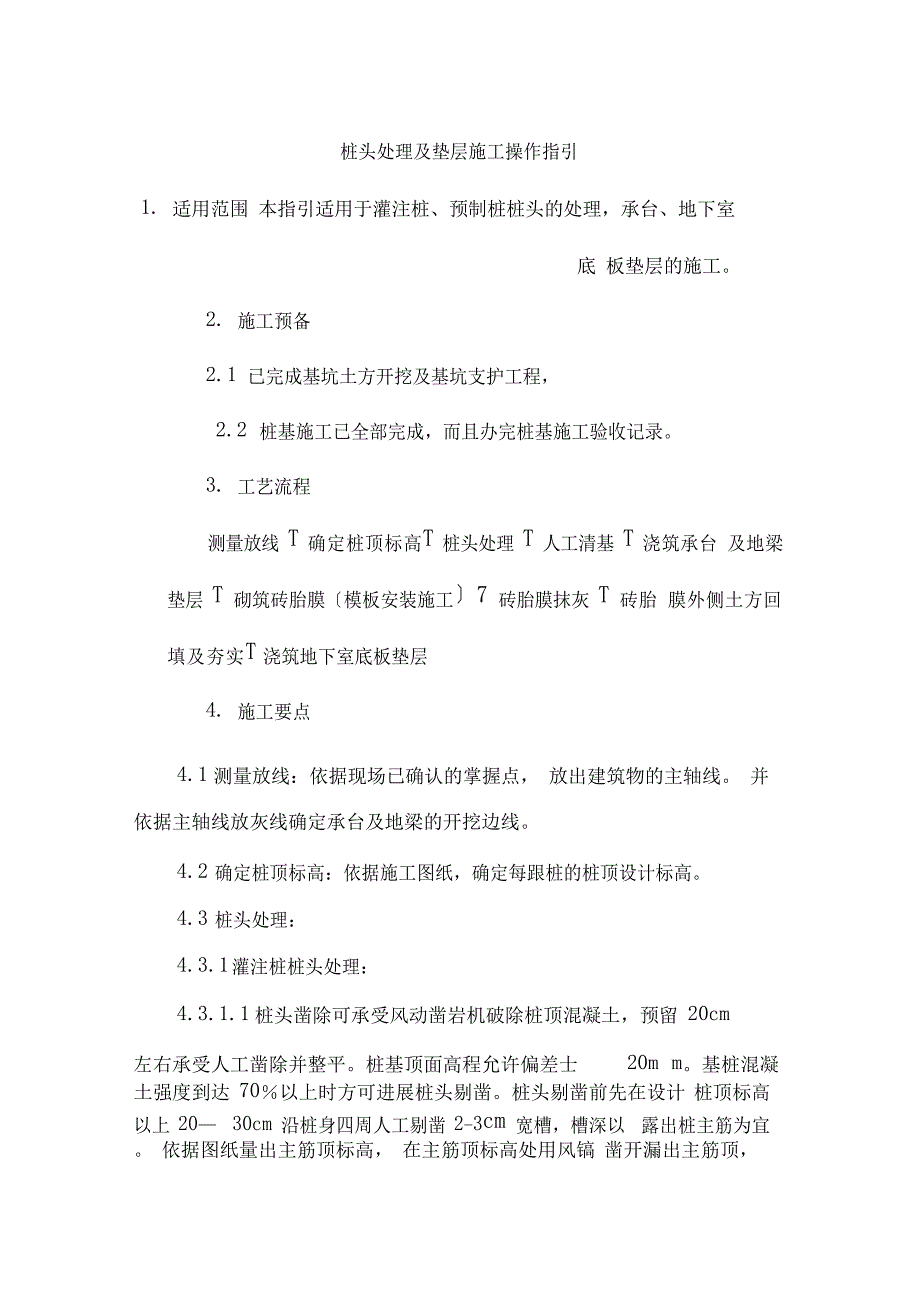

桩头处理及垫层施工操作指引1. 适用范围 本指引适用于灌注桩、预制桩桩头的处理，承台、地下室底 板垫层的施工2. 施工预备2.1 已完成基坑土方开挖及基坑支护工程，2.2 桩基施工已全部完成，而且办完桩基施工验收记录3. 工艺流程测量放线 T 确定桩顶标高T 桩头处理 T 人工清基 T 浇筑承台 及地梁垫层 T 砌筑砖胎膜〔模板安装施工〕7 砖胎膜抹灰 T 砖胎 膜外侧土方回填及夯实T 浇筑地下室底板垫层4. 施工要点4.1 测量放线：依据现场已确认的掌握点， 放出建筑物的主轴线 并依据主轴线放灰线确定承台及地梁的开挖边线4.2 确定桩顶标高：依据施工图纸，确定每跟桩的桩顶设计标高4.3 桩头处理：4.3.1 灌注桩桩头处理：4.3.1.1 桩头凿除可承受风动凿岩机破除桩顶混凝土，预留 20cm左右承受人工凿除并整平桩基顶面高程允许偏差士 20m m基桩混凝土强度到达 70％以上时方可进展桩头剔凿桩头剔凿前先在设计 桩顶标高以上 20— 30cm 沿桩身四周人工剔凿 2-3cm 宽槽，槽深以 露出桩主筋为宜 依据图纸量出主筋顶标高， 在主筋顶标高处用风镐 凿开漏出主筋顶，剔除主筋顶上 10cm 左右砼保护层，利用风钻延主 筋顶竖直对称打 8 排孔在桩身四周利用涨签剥掉主筋外砼保护层， 在 设计桩顶标高 20— 30cm 处一侧用风钻打 6— 8 孔深度 30— 35cm 利用 涨钎涨断桩头，利用吊车吊出桩头。
4.3.1.2 接近设计桩顶标高以上 30mm 处，改为人工剔凿，以免 桩身产生裂缝剔凿时不得野蛮施工， 留意对不剔凿部位桩身的保护 剔凿成活的桩头上外表必需水平，外表平坦，严格掌握剔除深度，但 必需保证凿除至颖、 密实砼面且到达桩顶设计标高， 桩顶标高处混 凝土质量能符合设计要求阅历收合格后进展下道工序施工4.3.1.3 桩顶疏松混凝土全部剔完，如桩顶低于设计标高时，须 用同级混凝土接高，在到达桩强度的 50％以上，再将埋入承台梁内的桩顶局部剔毛、冲净如桩顶高于设计标高时，应预先剔凿，使 桩顶伸入承台梁深度完全符合设计要求桩顶伸入承台梁中的钢筋 应符合设计要求， 一般不小于 30d,钢筋长度不够时，应予以接长4.3.2 预制桩桩头处理：4.3.2.1 当桩顶高于设计标高时，应承受专用锯桩器在设计标高 处截桩截桩后安装填芯钢筋笼〔6①18〕及圆钢托板，钢筋笼深入 管桩长度为 1200mm钢筋笼应与圆钢板托板焊接并与管桩相连， 箍筋为© 8@200 浇筑填芯混凝土时，应先将管桩内泥浆清理干净，填芯混凝土应浇灌饱满，混凝土强度不得低于 C3Q 具体做法见图集：04ZG207/204.322 当桩顶正好位于设计标高时，填芯钢筋笼〔6①18〕直接 焊接在管桩端板钢板上，钢筋笼深入管桩长度为 1200mm。
浇筑填芯 混凝土时，应先将管桩内泥浆清理干净，填芯混凝土应浇灌饱满， 混凝土强度不得低于C3O 具体做法见图集：04ZG207/214.3.2.1 当桩顶低于设计标高时，需承受接桩处理先安装填芯钢筋笼〔6①18〕及圆钢托板，钢筋笼深入管桩长度为 1200mm钢筋笼应与圆钢板托板焊接并与管桩相连接桩混凝土应包住管桩，厚度为》100mm 且砼强度应高于承台砼强度一级待接桩混凝土强 度到达设计强度的 70%时，凿除桩顶浮浆至设计标高 具体做法见图 集：04ZG207/224.4 浇筑承台及地梁垫层：人工清基，阅历收合格后，即可进展 垫层浇筑垫层的大致尺寸依据承台及地梁设计构造尺寸各外延 10cm 左右为保证垫层厚度符合设计要求，可在承台及地梁内每隔 3-4m 在基底上打入一根钢筋，在钢筋上测量标高，掌握垫层厚度 施工过程中须防止垫层外侧的地下水侵袭垫层底，影响垫层的施工 质量4.5 砌筑砖胎膜：4.5.1 砌筑前根底垫层应清扫干净、洒水潮湿先盘墙角，每次 盘角高度不超过 5 皮砖，随盘随靠平、吊直4.5.2 放线时砖胎膜内侧应预留 15mm 的抹灰厚度，以保证承台及根底梁的构造截面尺寸4.5.3 砌筑时承受 Mu10 砖及 M5 砂浆砌筑。
组砌方法为“三一” 砌砖法砌筑时需立皮数杆并拉通线，并应随砌随吊、靠，确保墙 面垂直、平坦，不得砸砖修墙每层砖都要穿线看平，使水平灰缝 均匀全都，平直通顺4.5.4 墙体标高不全都或有局部加深部位， 应从最低处往上砌筑， 应常常拉线检查，以保证砌体通顺、平直，防止砌成“螺丝”墙4.6 砖胎膜抹灰：用 1:3 水泥砂浆在砖胎膜内侧抹灰，抹灰厚度 掌握在 15mm 以内阴阳角部位应抹成半径 5cm 的圆弧4.7 砖胎膜外侧土方回填： 场地回填前应去除基底杂物， 并实行 措施防止地表水流入填方区，以免浸泡基底导致基底下沉回填应 承受人工回填，填土厚度为每层不超过 300mm,并用打夯机夯实回填土，确保回填土密实度到达设计要求土方夯实严禁承受水夯4.8 浇筑地下室底板垫层：土方回填密实度到达要求并验收后, 即可浇筑底板垫层具体方法见 4.4.5. 施工样板要求5.1 桩头处理：桩头疏松砼全部凿除； 经截桩或接桩后桩头顶 面应与基底面相持平桩顶深入承台的深度符合设计要求(50mm— 100mm)桩顶伸入承台梁中的钢筋应符合设计要求， 一般不小于 30d5.2 根底垫层：外表平坦度允许偏差 5mm，标高允许偏差士 10mm,坡度允许偏差 30mm,厚度允许偏差为个别地方不大于设 计厚度的1/10mm。
5.4 砖胎膜：轴线位置允许偏差 10mm,墙顶顶面标高允许偏 差士15m m，外表平坦度允许偏差 8mm，水平灰缝平直度 10mm， 截面内部尺寸允许偏差 10mm5.5 砖胎膜抹灰：抹灰面层不得有爆灰和裂缝，外表光滑、 干净， 接搓平顺、线脚顺直各层抹灰之间及抹灰层和基层之间 必需粘接牢靠，不得有脱层空鼓立面垂直度允许偏差面平坦度允许偏差 3mm，阴阳角方正，允许偏差为 3mm6. 工作成果6.1 模板标高、尺寸的预检记录6.2 工程治理日志3mm,表。
