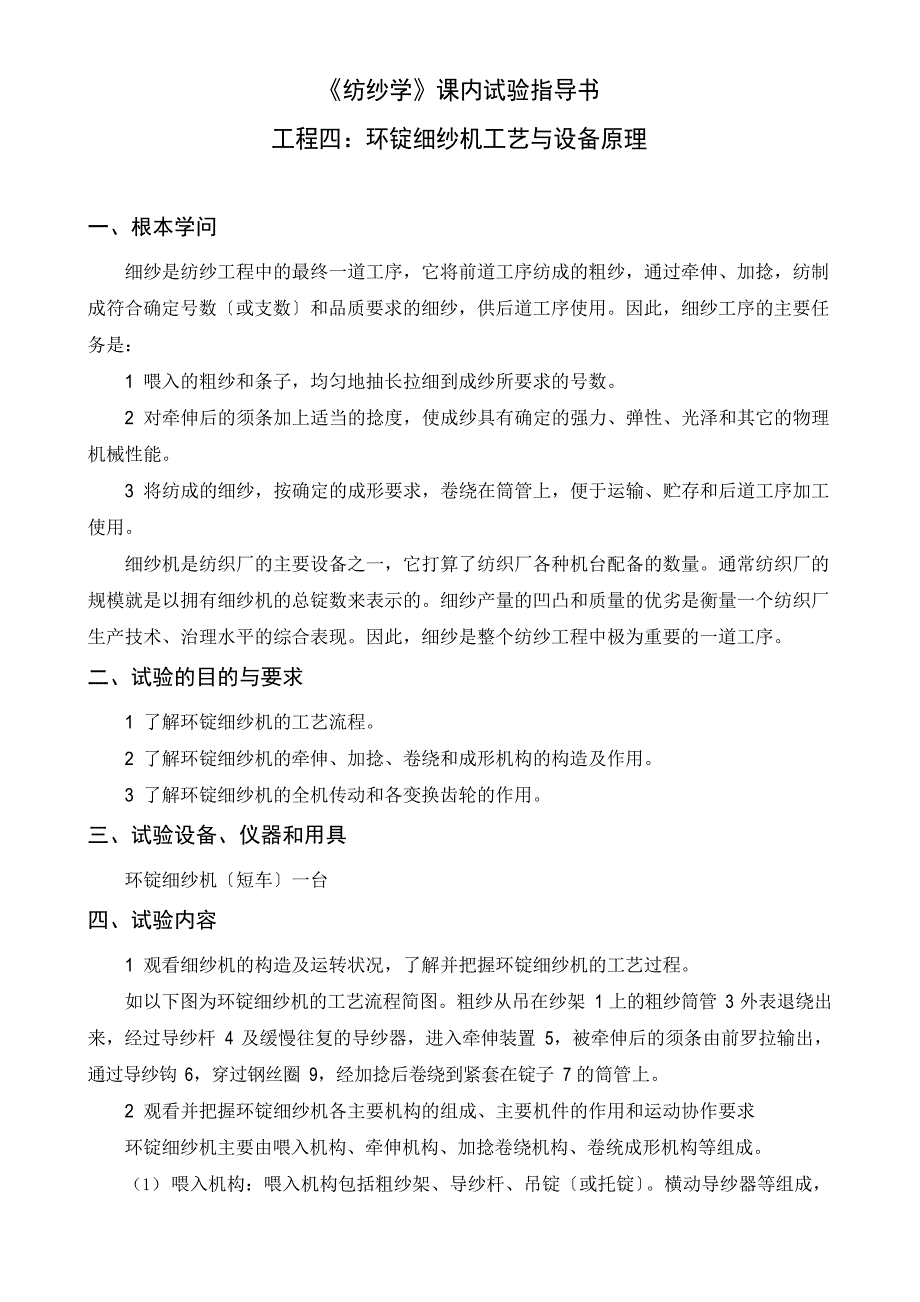

《纺纱学》课内试验指导书工程四：环锭细纱机工艺与设备原理一、根本学问细纱是纺纱工程中的最终一道工序，它将前道工序纺成的粗纱，通过牵伸、加捻，纺制成符合确定号数〔或支数〕和品质要求的细纱，供后道工序使用因此，细纱工序的主要任务是：1 喂入的粗纱和条子，均匀地抽长拉细到成纱所要求的号数2 对牵伸后的须条加上适当的捻度，使成纱具有确定的强力、弹性、光泽和其它的物理机械性能3 将纺成的细纱，按确定的成形要求，卷绕在筒管上，便于运输、贮存和后道工序加工使用细纱机是纺织厂的主要设备之一，它打算了纺织厂各种机台配备的数量通常纺织厂的规模就是以拥有细纱机的总锭数来表示的细纱产量的凹凸和质量的优劣是衡量一个纺织厂生产技术、治理水平的综合表现因此，细纱是整个纺纱工程中极为重要的一道工序二、试验的目的与要求1 了解环锭细纱机的工艺流程2 了解环锭细纱机的牵伸、加捻、卷绕和成形机构的构造及作用3 了解环锭细纱机的全机传动和各变换齿轮的作用三、试验设备、仪器和用具环锭细纱机〔短车〕一台四、试验内容1 观看细纱机的构造及运转状况，了解并把握环锭细纱机的工艺过程如以下图为环锭细纱机的工艺流程简图粗纱从吊在纱架 1 上的粗纱筒管 3 外表退绕出来，经过导纱杆 4 及缓慢往复的导纱器，进入牵伸装置 5，被牵伸后的须条由前罗拉输出， 通过导纱钩 6，穿过钢丝圈 9，经加捻后卷绕到紧套在锭子 7 的筒管上。
2 观看并把握环锭细纱机各主要机构的组成、主要机件的作用和运动协作要求 环锭细纱机主要由喂入机构、牵伸机构、加捻卷绕机构、卷统成形机构等组成1） 喂入机构：喂入机构包括粗纱架、导纱杆、吊锭〔或托锭〕横动导纱器等组成，其作用是使粗纱有把握地、均匀地喂入牵伸机构1 粗纱架 2 吊锭 3 粗纱 4 导纱杆 5 摇架牵伸装置6 导纱钩 7 锭子 8 隔纱板 9 钢丝圈 10 钢领（2） 牵伸机构：牵伸机构由罗拉、皮辊、皮圈、皮圈架、皮圈肖、集合器、摇架加压装置等机件组成目前细纱机一般承受三罗拉双皮圈牵伸机构，无把握区小，能较好地把握纤维运动长纤维细纱机的中皮辊一般开有滑溜凹槽，上下皮圈只在两边受到压力，当长纤维通过时形成弹性握持，而不是强制握持，有利于纤维通过这种牵伸称为滑溜牵伸3） 加捻卷绕机构：加捻卷绕机构包括导纱钩、钢领、钢丝圈、锭子、隔纱板、锭带盘、张力盘、筒管等组成导纱钩的作用是把前罗拉输出的须条引导到锭子中心线的上方，便于加捻和把握纱条有规律地运动钢领是钢丝圈的回转轨道，环锭细纱机的“环”指的就是钢领钢丝圈在运行时，其一端与钢领的内侧圆弧〔俗称跑道〕相接触，二者协作良好与否，常成为高速和增大卷装时的主要问题。
钢丝圈是细纱机上最小的零件，它的型号〔这里主要指钢丝圈的几何外形〕和号数〔指钢丝圈重量〕对纺纱张力、细纱断头率的影响较大，必需依据纺纱号数〔或支数〕、钢领型号、锭子速度等加以选择锭子是加捻卷绕机构的主要部件，由锭杆、锭盘、锭胆和锭脚等组成，连杆以锭胆为轴承而高速回转，要求震惊小，运转稳定．隔纱板的作用是防止相邻两锭子间气圈相近，以削减断头锭带盘通过锭带、锭盘带动锭子转动，每根锭带拖动四只锭子张力盘的作用是维持锭带确定的张力筒管内孔上部与锭杆协作，下部与锭盘协作，要求各锭插上筒管后高度全都，而旦在高速运转下不跳动．锭子高速回转通过纱条带动钢丝圈绕钢领回转，钢丝圈每转一转，给牵伸后的须条加上一个捻回钢丝圈的运动速度小于筒管的回转速度，两者转速之差，就是筒管的卷绕圈数钢领板在成形机构的把握下，作有规律的垂直升降运动，使纱条按确定的成形要求卷绕在筒管上4） 卷绕成形机构：各种环锭细纱机卷统成形规律根本上一样，管底成形为凸钉式，纱管卷绕成圆锥形因此，要求钢领板应具有以下运动：①钢领板短动程升降：钢领板短动程升降运动由成形凸轮把握，由于成形凸轮的升弧与降弧比例不同，使得钢领板速度升慢降快，从而绕成稀密两种不同的纱层〔束缚层和卷绕层〕。
②钢领板的级升：钢领板的级升运动由棘轮把握，它使钢领板每完成一次短动程升降运动后，上升一小段距离③管底成形：管底成形由凸钉来完成，凸钉只在管底成形时产生作用，使纱管底部绕纱容量增加当凸钉渐渐转移到不与链条接触时，钢领板的升降动程就不再发生变化五、作业与思考题1 记录试验所用环锭细纱机型号、锭数、粗纱架型式、牵伸型式2 细纱机由哪些主要机构组成？各机构的主要作用是什么？3 断头吸棉装置〔吸棉笛管〕的作用是什么？4 横动装置的作用及其原理是什么？5 牵伸装置上下皮圈的作用是什么？6 钢领板的运动特点是什么？7 画出细纱机牵伸装置示意图，标出各主要机件名称及运动方向。
