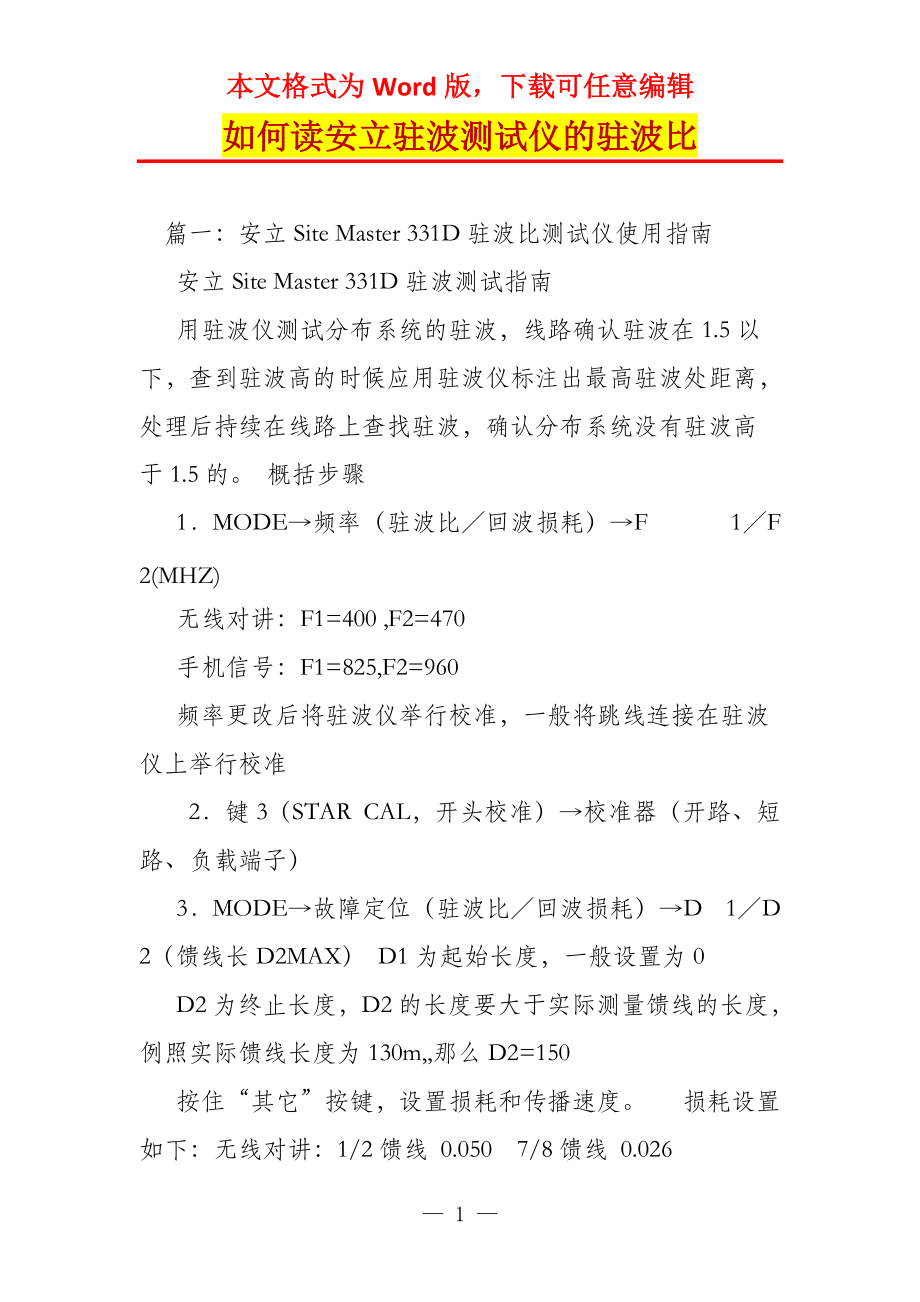

本文格式为Word版，下载可任意编辑如何读安立驻波测试仪的驻波比 篇一：安立Site Master 331D驻波比测试仪使用指南 安立Site Master 331D驻波测试指南 用驻波仪测试分布系统的驻波，线路确认驻波在1.5以下，查到驻波高的时候应用驻波仪标注出最高驻波处距离，处理后持续路上查找驻波，确认分布系统没有驻波高于1.5的 概括步骤 1．MODE→频率（驻波比／回波损耗）→F 1／F 2(MHZ) 无线对讲：F1=400 ,F2=470 信号：F1=825,F2=960 频率更改后将驻波仪举行校准，一般将跳线连接在驻波仪上举行校准 2．键3（STAR CAL，开头校准）→校准器（开路、短路、负载端子） 3．MODE→故障定位（驻波比／回波损耗）→D 1／D 2（馈线长D2MAX） D1为起始长度，一般设置为0 D2为终止长度，D2的长度要大于实际测量馈线的长度，例照实际馈线长度为130m,,那么D2=150 按住“其它”按键，设置损耗和传播速度 损耗设置如下：无线对讲：1/2馈线 0.050 7/8馈线 0.026 信号：1/2馈线 0.075 7/8馈线 0.040 传播速度设置如下：0.88 4．设置驻波顶线和底线 按住Amplitude: 顶线设置1.5, 底线设置1.0 5．馈线连接仪器，馈线末端连负载 6．键8（MARXER，标记峰值）→M 1 说明：馈线有信号的处境下不能用驻波仪测试，馈线务必无源。
这点切记 馈线的驻波测试步骤1 馈线的驻波测试步骤2 馈线的驻波测试步骤3 馈线的驻波测试步骤4 篇二：驻波比测试仪使用指南 驻波比测试仪使用指南 留神事项：本设备不能接任何带功率的设备，包括BTS和天馈对接，仅用于测试我们自己做的馈线的驻波比在接天馈的馈线时，务必要保证天馈的两根馈线与BTS设备完全断开，否那么即会击穿测试仪模块（在不能确认是否已断开的处境下，请不要接入，否那么请承受一切后果）模块被击穿的现象是：按键变得不灵敏，测试速度分外缓慢刚刚已经在不知情的处境下被击穿过一次，下次再修理，卖家就要收费 一、 全图及配件： 二、 键盘： 电源开关键；确认键；取消键；背光灯键和数字1键是同一个键；仪器校准开头键和数字3键是同一个键；测试暂停键；上下调整键其他按键暂不需要，是存储测试数据，调出测试数据，打印测试数据等可参看移动的文档 三、 开机： 1、按开机键； 2、开机后会举行自检，检验告成后，有提示，如图： ，如接外接电源，在电池电量缺乏的处境下， 会显示电量缺乏： 开机界面： 开机后的正常界面： 四、 设置测试频率： G网的测试频率范围在885MHz--960 MHz; C网的测试频率范围从820 MHz开头； 1、进入频率设置界面： 按图标下的按钮进入，进入后如下图： 2、按 置； 3、按 置； 4、按下面的按键，设置终止频率为960，可以直接按数字键举行设下面的按键，设置起始频率为885，可以直接按数字键举行设下面的按键，回到主界面； 五、 设置测试功率： 1、在主界面按下的按键进入，进入后如图显示： ； 2、按图标下面的按键，进入到功率测试范围上限的设置，设置到1.5。
图标下面的按键，确认 可用数字键，也可以用上下键调整，再按一次 3、按图标下面的按键，进入到功率测试范围下限的设置，设置到1.0 图标下面的按键，确认 可用数字键，也可以用上下键调整，再按一次 4、按图标下面的按键，进入到功率测试告警线的设置，可用数字键，图标下面的按键，确认正常会察觉也可以用上下键调整，再按一次 屏幕上有一横虚线，随着此数值的调整，上下移动，通常设置为1.3，超过这个值，就要检查所做的馈线，是否有铜削或是馈线头没有拧紧，或是拧偏 六、 校表： 1、按进入，进入后的界面如下图： ， 用上下键选择2、开头开路器校表： ，按确认； 当显示如图 所示时，请连接开路器， 连接后如下图 测试； 3、开头短路器校表： ，并按开头 当如图 所示时，请连接短路器，并按 4、开头假负载校表： 当如图开头测试； 所示时，请连接假负载 篇三：BIRD驻波比测试仪使用说明书 BIRD驻波比测试仪使用说明书 鸟牌驻波比测试仪菜单名录 一：Mode：主菜单 Measure Match：驻波分析（驻波比要求操纵在1.5以内，1.5以上需要处理） Fault Location：故障定位（确定在几米处有好大的驻波，一般先处理接头处） Measure Power：能量分析（根本上不用） Utility：应用程序 二、Mode的子菜单 Measure Match：驻波分析 Save/Recall：保存/回放 Auto Scale：自动刻度（不要动它，不提防碰见了的话，要么重新设置要么以后每次测试看不到波形时再次点击） Limit：限制测试（一般设置在1.5） Test On：开启 Test OFF：关闭 Test Aud：自动 HOLD/RUN：测试运行与测试驻留之间切换 Print：打印 Fault Location：故障定位 Save/Recall：保存/回放 Auto Scale：自动刻度 Limit：限制测试 Test On：开启 Test OFF：关闭 Test Aud：自动 HOLD/RUN：测试运行与测试驻留之间切换 Print：打印 三：Mode/Measure Match/Config：驻波分析的设置 Freq：频率设置 Start：开头频率 Stop：终止频率 Center：中心频率 Span：带宽 Band List：波段列表 Scale：刻度 及单位设置 Min：最小值 Max：最大值 Auto Scale：自动刻度 Units：单位 Cbl Loss：线损（确定要断开天线） Rtn Loss：回波损耗 VSWR：电压驻波比 Disp：显示（Graph Display 图形显示管） Envelope：包络线 Minimum：最小刻度 Maximum：最大刻度 Limit Line：限制线 （限制线用于扶助使用者识别数据是否达成指标） Cable Loss：线损测试/取消线损测试 （测量线损时，被测线的远端理应断开） 四：Mode/Measure Match或Fault Location /Calibrate：校准 Open：开路标准 Short：短路标准 Load：50欧姆负载 ※每次重新设置参数之后都要举行校准，校准器的三个接口分别校准 五：Mode/Fault Location/Config：故障定位模式的设置 故障定位的设置在测试之前务必设置频率带宽，馈线类型及举行校准 频率带宽＝35,000*相对速率（%）/线长（m）---在Measure Match下设置 Freq：频率设置 Start：开头频率（890M） Stop：终止频率（960M） Center：中心频率 Span：带宽 Band List：波段列表 Scale：刻度及单位设置 Min：最小值（1） Max：最大值（5） Auto Scale：自动刻度（根据波形大小自动调整可都是波形显示到窗口） Units：单位 Cbl Loss：线损 Rtn Loss：回波损耗 VSWR：电压驻波比（一般都选择驻波比，其他的要换算成驻波，对比麻烦） Disp：显示（Graph Display 图形显示管） Envelope：包络线 Minimum：最小刻度 Maximum：最大刻度 Limit Line：限制线 （限制线用于扶助使用者识别数据是否达成指标） Cbl Type：设置馈线的类型（变更馈线类型或传播速率需要重新设置距离参数，通常是在设置距离参数之前设置馈线的类型） Vel. Prop：传播速度 Loss：线损 Cable List：馈线类型 Distance：设置距离 Start：开头距离（0米） Stop：终止距离（大于馈线的长度，一般不用变） Max：最大距离 Units：单位 Meters：米（一般选米为单位） Feet：英尺 Smooth：平滑（平滑指的是对显示的轨迹取平均值的一项功能） High：高平滑度 Medium：折中平滑度 Low：低平滑度 None：没有 Cable Loss：线损测试/取消线损测试（测量线损时，被测线的远端理应断开） 六：Marker：标识点 Mark：选择标识点 Active：关闭或激活标识点 Type：设置标识点的类型 Type Line：线性标识点 Type Triangle：三角形标识点 — 10 —。
