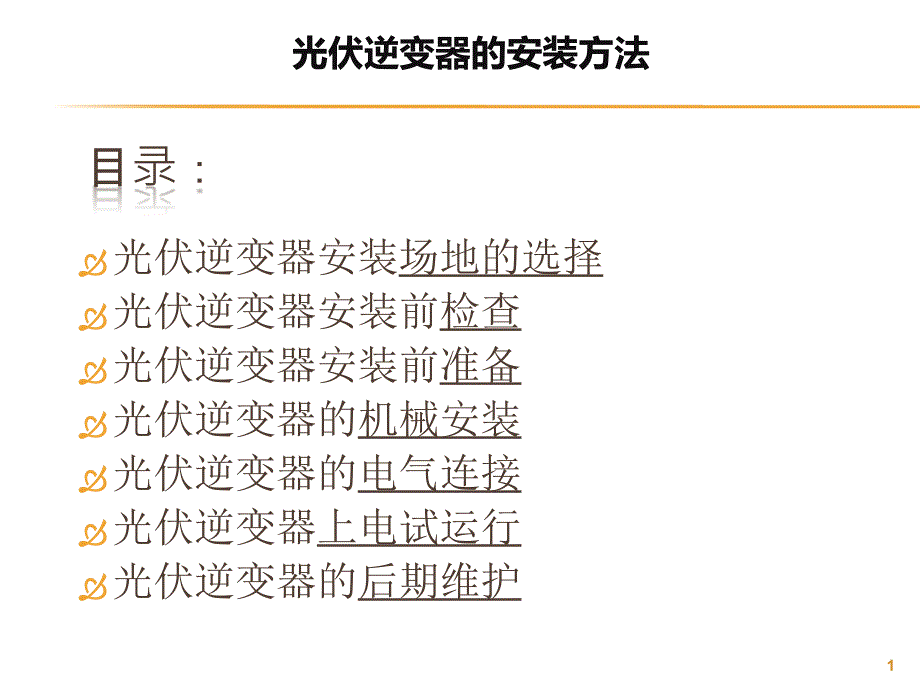

1光伏逆变器的安装方法目录：光伏逆变器安装场地的选择光伏逆变器安装前检查光伏逆变器安装前准备光伏逆变器的机械安装光伏逆变器的电气连接光伏逆变器上电试运行光伏逆变器的后期维护 2光伏逆变器的安装方法 本文以 格瑞能源 GEII3K/48V 独立逆变器为例详细介绍光伏逆变器的安装注意事项及后期维护 3光伏逆变器的安装方法开始开始安装前的准备安装前的准备机械安装机械安装电气接线电气接线安装完成检查安装完成检查上电试运行上电试运行结束结束 4光伏逆变器的安装方法安装步骤安装步骤安装说明安装说明安装前准备安装前需要完成的准备工作：•产品配件是否齐全•安装工具以及零件是否齐全•安装环境是否符合要求机械安装•安装的布局•移动、运输逆变器电气连接•直流侧接线•交流侧接线•接地连接•通讯线连接安装完成检查• 光伏阵列的检查•交流侧接线检查•直流侧接线检查• 接地、通讯以及附件连接 检查 5光伏逆变器的安装方法1.虽然在运输前已对产品进行仔细测试和检查，但是在运输过程中可能仍会出现损坏情况，所以请您在安装前对机器进行检查若检查到任何损坏情况请与运输公司或直接与生产公司联系。
联系时需您提供损坏处的照片2.请勿处理逆变器原有包装，逆变器停运时最好放置于原有包装盒中存储3.根据包装内的装箱单，检查交付内容是否完整 6光伏逆变器的安装方法安装需要使用的工具以及零件如下： 扳手 剥线钳 螺丝刀 兆欧表以及万用表 7光伏逆变器的安装方法安装需要使用的工具以及零件如下： 扳手 剥线钳 螺丝刀 兆欧表以及万用表 8光伏逆变器的安装方法1.该逆变器应避免用于户外2.勿将该逆变器安装在阳光直射处否则可能会导致额外的逆变器内部温度，逆变器为保护内部元件将降额运行甚至温度过高引发逆变器温度故障3.所选择安装场地环境温度为-10°C ~ 50°C，安装环境清洁4.所选择安装场地环境湿度不超过 95%，且无凝露 9光伏逆变器的安装方法5. 该逆变器采用自然冷却方式，选择安装场地应保证逆变器周围空气流通顺畅 6. 尽量安装在远离居民生活的地方，其运行过程中会产生一些噪声7. 逆变器前方应留有足够间隙使得易于观察数据以及维修8. 安装地方确保不会晃动 10光伏逆变器的安装方法Ø为了确保在逆变器使用过程中的人身和设备安全，请选择合适的或留有余量的端子电缆尺寸及压线端子。
项目GEII3K/48V电缆规格直流输入（mm2）16交流输出（mm2）4接地（mm2）2.5 11光伏逆变器的安装方法GEII3K/48V 独立逆变器的端子图： + - L N L N 蓄电池蓄电池 市电输入市电输入 交流输交流输出出 接地接地 12光伏逆变器的安装方法Ø面板上的空气开关：直流输入，交流输出，控制开关均处于“OFF”状态，并检查负载没有短路等危险情况Ø直流输入引线连接到端子排上相应端子（注意确保接线正确、安全、牢固）Ø正确地将交流输出引线接到逆变电源的交流输出端子上 13光伏逆变器的安装方法1.所有的电气安装必须符合电气安装标准，并有电气专业人员安装完成2.确保输入输出开关都处于断开状态3.绝对禁止直流输入与逆变器输出端相连，禁止输出电路短路或接地4.直流输入与逆变器之间的连线应尽可能的短5.在进行连接过程应选择不同颜色线缆以作区别正极连接红色线缆，负极连接蓝色线缆 14光伏逆变器的安装方法6.为保证各路光伏组串之间的平衡，所选择的各路直流线缆应具有相同的横截面积。
7.在进行电气连接之前，务必采用不透光材料将光伏电池板覆盖或断开直流侧断路器暴露于阳光，光伏阵列将会产生危险电压8.系统的接地端子必须可靠接地，并使接地线长度尽可能短切勿与电焊机、电动机等其他大电流设备公共接地 15光伏逆变器的安装方法ü光伏阵列 在逆变器开机运行之前需要对现场的光伏阵列进行检查，检查每一个光伏电池的开路电压是否符合要求 确保正负极性正确ü逆变器 DC 端连接 检查 DC 链路的接线注意正负极不能接反，与光伏阵列正负极保持一致测量每一个 DC 输入的（开路）电压确保极性正确检查电压偏差（在稳定天气条件下）若偏差大于3%，可能是光伏电池线路故障、电缆损坏或接线松动 16光伏逆变器的安装方法ü逆变器 AC 端连接 检查相电压是否都在预定范围内如果可能的话，测量相的THD（总谐波失真），并查看曲线若畸变情很严重，逆变器可能无法运行 17光伏逆变器的安装方法ü须确保输入直流电压正确后，可合上直流输入空开ü将控制逆变的红色船型开关打开，检查输出电压应有220VAC输出 18光伏逆变器的安装方法ü在运行过程中，应做一下检查：1.设备是否正常平稳地运行，输入输出电压电流是否正常。
2.各器件温升是否正常，如果温度过高，风扇运行是否正常3.是否有异常气味4.是否有异常噪声 19光伏逆变器的安装方法ü关断逆变器的操作顺序：1.将控制逆变的红色船型开关关断2.切断直流输入回路的空开 20光伏逆变器的安装方法ü当出现故障或不正常时，应按照以下紧急措施进行操作：1.迅速详细记录故障现象，然后按关断顺序进行操作2.关断船型控制开关，切断直 流输入回路空开3.等待10分钟或更长，使电容电压降为零 21光伏逆变器的安装方法ü下面为逆变器常见的故障和纠正措施：è长时间不运行u应检查输入电压是否正常？u是否有故障报警？u直流回路是否接通？è检查完毕后，将直流回路重新接通即可 22光伏逆变器的安装方法ü下面为逆变器常见的故障和纠正措施：è面板上逆变指示灯不亮u应检查控制电源是否接触好？u是否发生欠压、过压电路等故障？u指示灯是否烧坏？è检查完毕后，排除故障 23光伏逆变器的安装方法ü下面为逆变器常见的故障和纠正措施：è面板上故障指示灯亮u应检查逆变器是否出现故障（过载或短路）？è须减少负载，解除负载短路 24光伏逆变器的安装方法ü下面为逆变器常见的故障和纠正措施：è逆变器无输出且伴有报警声u应检查面板欠、过压指示灯和故障指示灯是否有亮的？è检查直流输入电压是否过高或过低，解除短路或过载现象。
25光伏逆变器的安装方法ü为确保电源能良好工作较长寿命，请进行下列检查和保养：è应日常检查逆变器整机有无震动、异常声音、异常气味等è应日常检查整机接线有无损伤，若有损伤应更换è应日常检查输入输出端子是否松动，若松动应拧紧 26光伏逆变器的安装方法ü为确保电源能良好工作较长寿命，请进行下列检查和保养：è应日常检查控制板的尘埃和赃物的积累，并用392KPa-588KPa压力的干燥压缩空气吹掉è应日常检查母线电容是否变形、变色或异味，若有应更换电容器è应日常检查逆变控制面板、风扇是否工作正常，否则应更换、风扇 27光伏逆变器的安装方法其他情况请直接与生产公司联系，公司将竭诚为咱们服务。
