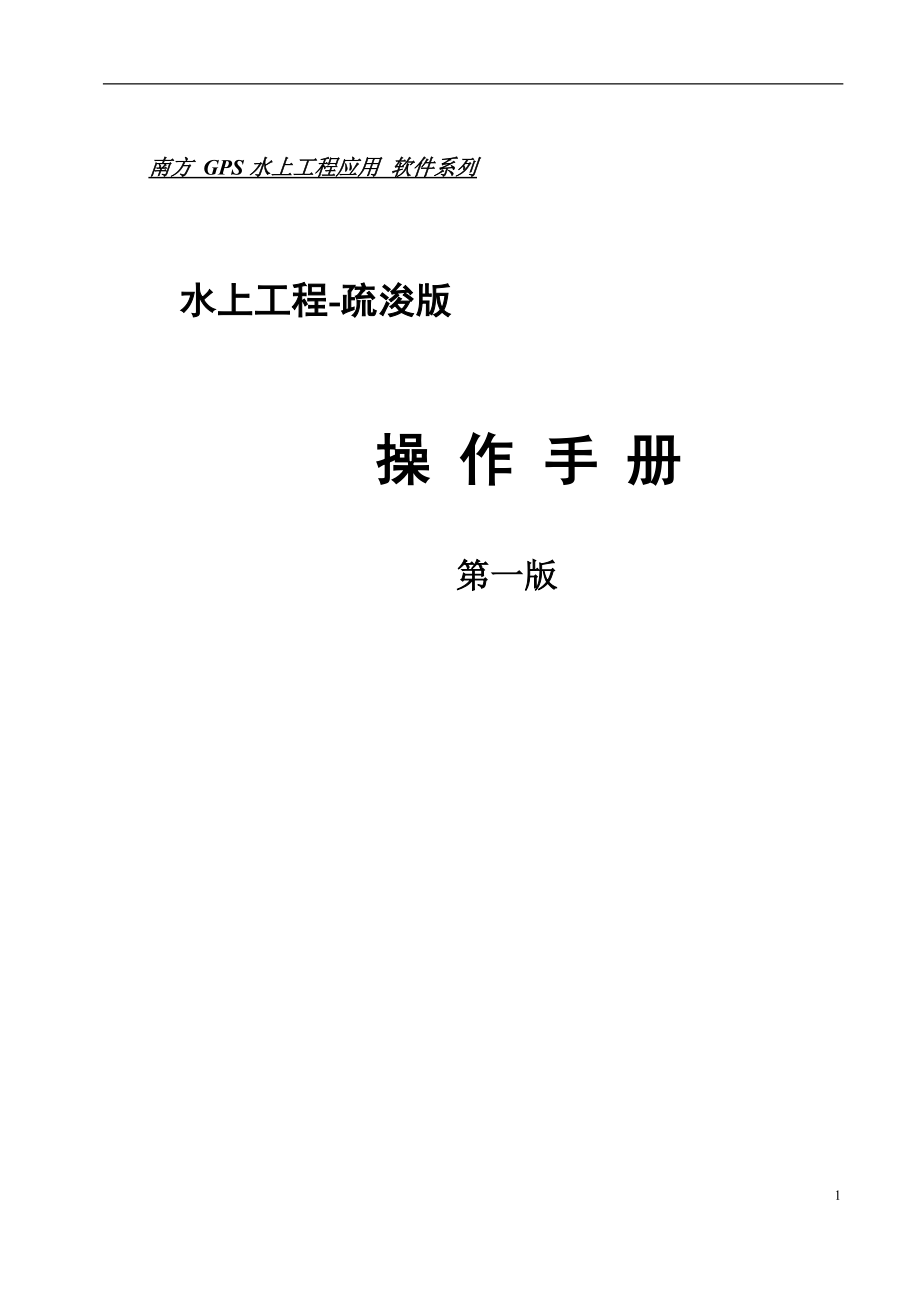

南方 GPS水上工程应用 软件系列水上工程-疏浚版操 作 手 册第一版 1目 录第一章 概述 1§1.1 概述 1§1.2 特色功能 1第二章 安装与界面 5§2.1软件运行环境要求 5§2.2 软件的安装 5§2.3 软件的卸载 5§2.4 系统主界面图 6第三章 工程和设置 8§3.1 新工程的创建 8§3.2 仪器选项设置 10§3.3 端口设置与连接测试 10§3.4 对已建工程的编辑 12§3.5 坐标系统设置 12第四章 施工区图形设计与编制 14§4.1画参考点 15§4.2 画直线 16§4.3 画折线 16§4.4 画圆弧 17第五章 定位系统连接选项与端口设置 19§5.1仪器设置 19§5.2 GPS设置 19§5.3 数据采集设置 20§5.4 存储设置 21§5.5 偏移设置 21§5.6 船形设计 23§5.7 校正 27§5.8 卫星分布图与信息显示功能 28第六章 施工断面编制功能 30§6.1 断面图的设定 30§6.2 疏浚设置功能 32§6.3 导航背景水深与颜色定义功能 33§6.4 施工纪录轨迹列表显示与选择功能 33§6.5 罗经值人工输入设置功能 34§6.6 导航图形dxf格式文件的导入： 34§6.7 背景水深文件数据的导入： 36§6.8 导航图形界面的图层控制功能： 38§6.9 图面添加助航标识功能： 39第七章 工 具 41§7.1 坐标计算工具等 41§7.2 信标台的选择 42§7.3 软件注册 46§7.4 任意或自定义坐标系中的应用 46GPS测量相关术语 48参考资料 51沿海信标台站分布及信号覆盖区域示意图 52第一章 概述第一章 概述§1.1 概述南方疏浚导航版软件是针对疏浚工程行业用户的使用特点和要求所推出的一款专业性软件，简化了部分操作流程，着重对疏浚导航、施工图形、施工计划的编制、施工断面绘制、水深背景数据导入、背景水深颜色分类、导航定位点数据保存与删除、图层控制和绞刀头深度指示与施工断面同步显示等功能的完善，保留了原有的对多种品牌GPS的兼容性，支持双GPS定位与定向，并重点对GPS罗经的位置、航向数据处理与图形导航功能做了全面扩展和补充，使V110 GPS罗经与导航软件的功能达到完美的系统结合，更好地为疏浚用户提供准确的位置与可靠的航向指示，以满足广大疏浚用户对系统技术的要求和施工质量控制的要求，最终实现施工质量与施工效益双赢的目的，软件功能适合各类疏浚施工船舶使用，如：耙吸船、绞吸船、抓斗船和链斗船等，其它的还有土工布铺设船、抛石船、抛砂船等。
§1.2 特色功能 1、坐标系统转换功能：具有通用的WGS-84坐标与北京54坐标的转换功能，同时还具备四参数和七参数的高精度转换功能，还可对地方一级独立坐标和二级独立坐标进行地方转换在建立新工程栏内） 2、端口连接功能：开放式端口连接选项，可连接国内外各类品牌的GPS接收机，包括GPS罗经、双GPS应用、数字角度传感器等等在端口设置栏内）3、图形编制功能：施工区域图形设计、施工区图形编制、施工段划分编图、施工计划线绘制、断面图形编绘等等在绘制直线、折线时可以进行端点捕捉，当绘制直线时有角度和距离显示，可编绘任意图形和文字注释，可起到更有效的施工指导作用，兼容坐标编图和鼠标绘图功能 4、背景水深数据显示功能：可导入南方dat、南方ssd和hypack .mtx等格式的水深数据作水深背景图，供施工导航用5、背景水深颜色分类：可按水深值设置深度分类和颜色，以不同的颜色显示已挖深度和浅点水深加以区分，更直观地显示施工区内的水深值与水深性质导入ssd水深数据文件可以分色显示，并且可以设置水深分色设置，显示不同深度颜色6、导航船形设计功能：可依比例设计各类施工船形，根据用户自己的挖泥船特点和规格设计船形，使导航界面更加贴近用户所需的要求。
7、测量点偏移设置功能：可按天线位置与挖泥机具的实际距离设置抓斗位置、耙头位置、绞刀头位置和链斗挖泥点位置，准确归算出挖泥点具体位置，为施工提供准确的施工定位，测量点的圆半径可自行定义，圆圈的颜色也可自定义8、删除内容的选择与定义功能：对于施工导航图形与施工记录点的局部修改或删除功能，是专门为用户在施工中修改施工范围或另行划分施工区及删除过多的记录点、水深、注记、参考点、区域分界线等，为了防止无意中删除其它需要继续使用或仍需保留的点、线、注记和水深等，在删除功能中增加了删除内容的选项和定义，以确保导航图形界面中的每一项内容不会被随意删除9、导航界面图层控制功能：新增的此项功能可以显示或锁定 普通文本、水深注记、测量点、轨迹点等图层、单个删除、区域删除、全部删除在删除时只能删除当前选择的图层元素现在可以单个删除，区域删除，全部删除测量点和轨迹点，将轨迹线显示和轨迹点显示的的功能换成图层进行控制，但前提是要选择它所在的图层，并且是在非锁定状态图1-1 主界面10、导航图面旋转功能：为了满足部分特殊用户和基槽施工用户的特别需要，导航图面的旋转功能可为他们提供较为方便、直观的显示界面，进一步体现软件的个性化与灵活的开放界面。
11、导航界面下的断面显示功能：对自带绞刀桥梁角度传感器或另配安装角度传感器的绞吸船，该软件都可以对其读取角度数据，连续计算和显示绞刀头的实时深度，并与实际施工断面同步显示绞刀头深度和摆动方向，为绞吸船提供先进的定位和监控功能，可更有效和更准确地控制施工和船舶操控，实现施工导航的三维显示与三维控制，是促进和提高施工质量与施工效益的最有效的手段图1-2 断面显示功能12、固定偏差设置功能：该功能是为了消除坐标系延伸或通用坐标系转换所产生的固定偏差而特设的一项偏移校正，目的是提高定位系统与当地坐标系重合精度，确保施工导航定位的实际精度和施工质量13、测线记录文件名的日期功能：新版软件在记录时会自动冠以当前日期显示、记录，线号顺序也会自动排列，方便用户根据施工日期选择显示施工的记录，解决了打开旧的工程，测量线文件名无日期而不方便查对的问题14、导航界面的比例缩放功能：在一定的比例显示中容易产生字符过大，线条和注记都不能按比例缩小，造成图面凌乱，整洁度不好，该功能的完善解决了图形显示凌乱问题，现在当各种文字显示缩小到一定程度后会用方框表示，或以点表示15、线条绘制定义和标绘助航标识功能：新增绘制线条图标颜色和助航标识添加与选择功能，在绘制线条选择，线条宽度的工具栏内，可以设置画线和各种布线的线条宽度和颜色，可在施工导航图面上标绘助航标识和添加施工现场的临时灯标或灯鼓标识，供施工、航行实地参照，以确保施工安全。
16、水深数据导入类型：新增导入水深数据还包括：中海达图形文件、hypack的mtx水深文件，并增加了导入图形数据时，可以重新设置线型，并解决了修改工程后图形丢失的问题17、测量点数据合并保存功能：新增“测量数据合并保存”功能在点击保存后可为下次打开该工程文件时提供更快的速度图1-3测量数据合并保存功能18、导航界面背景字符大小调整功能：新增的背景字符大小调整功能快捷键可为用户提供随时调整背景水深字符大小、测量点圆圈大小和施工区内注记大小等功能，通过移动调整滑杆直到背景字符大小合适为止，以弥补所导入的水深、数据、标识等字符在转换、导入过程中因原始比例不同所产生的显示比例偏小的因素，达到合适的字符显示比例，可根据个人要求任意放大或缩小，直到自己满意为止图1-4背景字符大小调整功能图1-5 字符调整界面《水上工程-疏浚版操作手册》 3第二章安装与界面第二章 安装与界面§2.1软件运行环境要求自由行软件运行环境要求如下：1. 主机：与IBM兼容的微机或者笔记本机586以上2. 操作系统：WINDOWS 98/ME/2000/Xp3. 硬盘：不小于10GB的空间4. 内存：256MB以上5．串口不少于一个，要进行水深测量需要可以扩充的PCMCIA插槽或者USB口§2.2 软件的安装用户在购买水上GPS测量系统时，应注意查收配件是否齐全，配件包括一张光盘、一个软件狗以及软件的操作手册，水上GPS测量系统的所有软件全部压缩在一个软件包内，在安装时会解压至指定的目录内。
图2-1 安装界面将软件光盘插入光驱，执行光盘上的SETUP.EXE ，点击“下一步”按钮，设置安装的路径默认的安装路径是C:\Program\南方测绘，也可以点击“更改”按钮选择安装的路径选定后点击“下一步”按钮，进入到安装界面，点击“安装”按钮，显示安装的进度，安装结束后将提示安装成功，然后点击“完成”按钮，结束安装程序然后安装加密狗的驱动程序，并将软件狗插到USB接口上，最后在开始菜单中或桌面上执行“自由行”图标即可运行该程序§2.3 软件的卸载如果在计算机中已存在自由行软件，因为故障而使自由行软件不能正常运行，或者需要更新自由行软件的版本，这时需要先将原有的自由行软件进行卸载最简单的方法是运行『开始』菜单－>『程序』－>『南方水上工程软件』－>『卸载自由行』，会弹出一个对话框确认是否要卸载，点确定后，就会自动卸载此外，还有一个卸载办法是通过『控制面板』中的『添加/删除程序』中找到『水上工程软件――自由行』，点击『删除』按钮，这时会弹出一个是否删除的确认对话框，点击『是』，即可进行自动卸载图2-2 软件的卸载§2.4 系统主界面图图2-3主界面图2-4 工具栏窗口主界面说明：左侧为定位系统信息栏，显示内容包括：时间、位置解、卫星数量、航向、航速、导航信息、经纬度、XY坐标及其它相关信息。
上方为软件功能快捷工具栏，操作时可提供功能选择快捷响应，便于随时操作大窗口为导航主界面窗口，主要显示施工区图和当前船位和其它设置需要显示的内容下部窗口为多项显示窗口，有信息提示、导航信息、放样信息、水深数据和施工断面等多项显示功能选择图2-4 下部窗口《水上工程-疏浚版操作手册》 7第三章 工程与设置第三章 工程和设置§3.1 新工程的创建图3-1 创建工程当运行自由行软件时，会弹出如下一个对话框：图3-2 新建向导先填写『施工单位』、『施工地点』、『操作人员』、『备注』这些基本工程信息，然后点击『工程文件』栏中的『存放位置』的右边的按钮，修改工程存储位置，默认的工程存储位置在“C:\南方自由行测量数据”目录下填写完『基本信息』之后，点击左边的『投影参数』，进入到投影参数设置界面，如下图所示：图3-3 投影参数设置在『椭球』栏中选择测量坐标系所使用的椭球，默认的椭球为“北京―54”椭球；在『投影方式』选择框中选择所需要的投影方式，默认投影方式为“高斯投影”；在『中央子午线』编辑框中输入当地的中央子午线，默认的中央子午线为0，中央子午线的输入格式可以从注释栏中看到为“dd.mmssssss”；当需要对坐标系的X坐标或Y坐标进行改正时，可以将改正值分别输入到『X常数』和『Y常数』编辑框中，X常数默认值为0，Y常数默认值为500000；如果需要对坐标系进行缩放，可。
