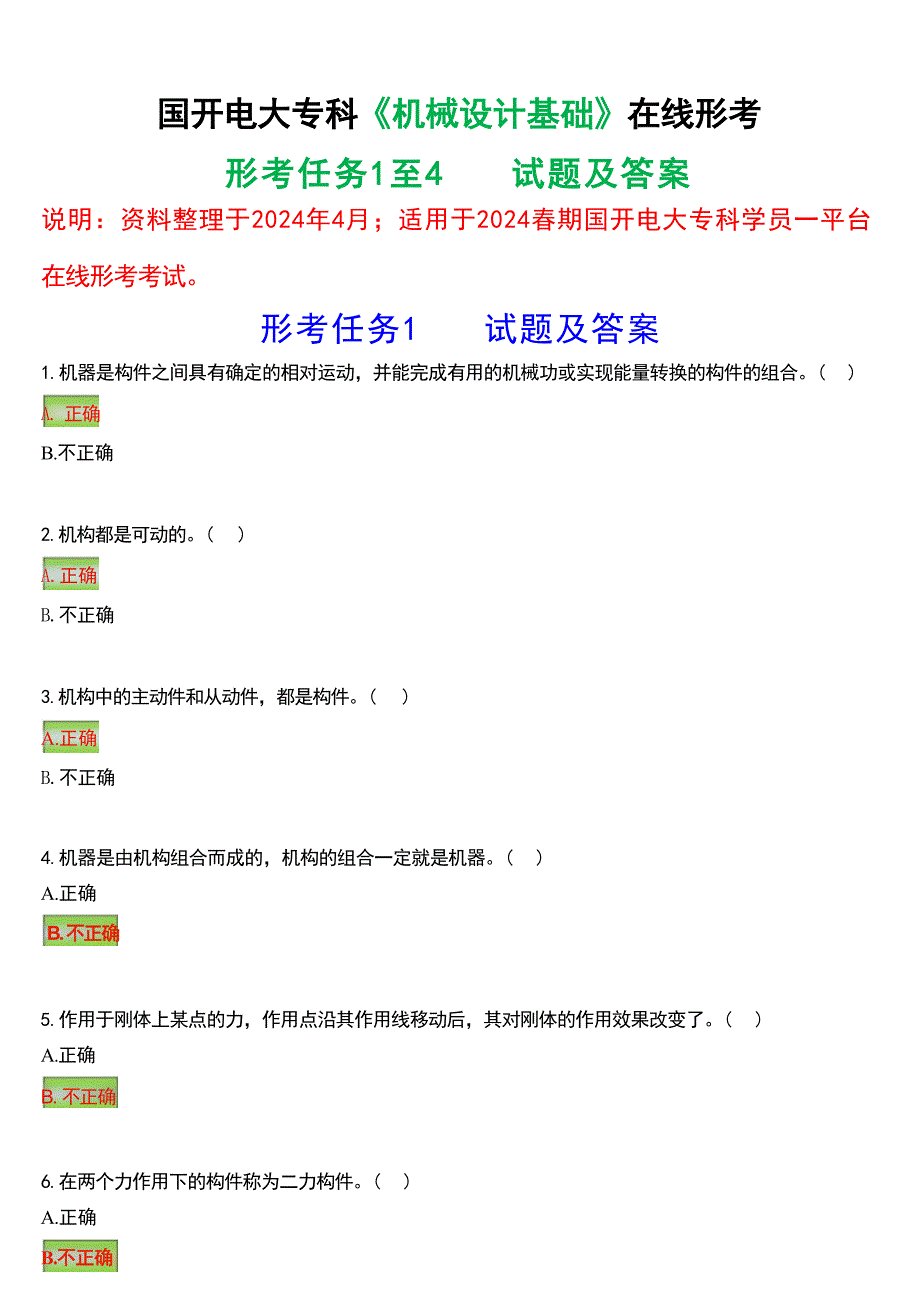

国开电大专科《机械设计基础》形考形考任务1至4 试题及答案说明：资料整理于2024年4月；适用于2024春期国开电大专科学员一平台形考考试形考任务1 试题及答案1.机器是构件之间具有确定的相对运动，并能完成有用的机械功或实现能量转换的构件的组合 )A. 正确B.不正确2.机构都是可动的 )A.正确B.不正确3.机构中的主动件和从动件，都是构件 )A.正确B.不正确4.机器是由机构组合而成的，机构的组合一定就是机器 )A.正确B. 不正确5.作用于刚体上某点的力，作用点沿其作用线移动后，其对刚体的作用效果改变了 )A.正确B. 不正确6.在两个力作用下的构件称为二力构件 )A.正确B.不正确7.悬挂的小球静止不动是因为小球对绳向下的重力和绳对小球向上的拉力相互抵消的缘故 )A.正确B.不正确8.合力一定大于分力 )A.正确B.不正确9.若力的作用线通过矩心，则力矩为零 )A.正确B.不正确10.力偶无合力 )A. 正确B.不正确11.刚体上作用力偶的力偶矩大小与矩心的具体位置无关 )A. 正确B.不正确12.组成移动副的两构件之间的接触形式，只有平面接触 )A.正确B.不正确13.在平面机构中，齿轮副是低副。
)A.正确B. 不正确14.在平面四杆机构中，连杆与曲柄是同时存在的，即有连杆就必有曲柄 )A.正确B.不正确15.曲柄滑块机构曲柄为主动件时，有死点位置 )A.正确B. 不正确16.对于曲柄滑块机构来说，取不同的构件做机架，可以得到定块机构、摇块机构和导杆机构等 )A.正确B.不正确17.曲柄的极位夹角越小，机构的急回特性也越显著 )A.正确B.不正确18.压力角就是作用于构件上的力和速度的夹角 )A.正确B.不正确19.铰链四杆机构中，传动角越小，机构传力性能越高 )A.正确B.不正确20.在实际生产中，机构的“死点”位置对工作都是不利的，处处都要考虑克服 )A.正确B. 不正确21.力对物体的作用效果，可使物体 )A.产生运动B.产生内力C.产生变形D.运动状态发生改变或产生变形22.作用在刚体上的二力平衡条件是 )A.大小相等、方向相反、作用线相同、作用在两个相互作用物体上B.大小相等、方向相反、作用线相同、作用在同一刚体上C.大小相等、方向相同、作用线相同、作用在同一刚体上D.大小相等、方向相反、作用点相同23.取分离体画受力图时，以下说法错误的是 。
( )A.铰链约束力的指向可以假定，光滑面约束力的指向不能假定B.固定端约束力的指向可以假定，柔体约束力的指向不能假定C.固定端约束力偶矩的指向可以假定，活动铰链反力的指向不能假定D.柔体约束力的指向可以假定，正压力的指向不能假定24.下图所示的受力系统中，不计杆 AB、 杆 BC 和绳 DE 的自重，则杆 AB 的正确受力图为 题 D0 A0 Bo co D[答案]C25.力偶对物体的作用效果，取决于下列因素 )A.力的大小和力偶在作用平面内的转向B.力偶臂的长短和力偶在作用平面内的转向C. 力偶矩的大小和力偶在作用平面内的转向D.仅取决于力偶矩的大小，与力偶在作用平面内的转向无关26.如下图所示，图中A 点处形成的转动副数为 个 )A.1B.2D.427.机构具有确定相对运动的条件是 )A.机构的自由度数目等于主动件数目B.机构的自由度数目大于主动件数目C. 机构的自由度数目小于主动件数目D. 机构的自由度数目大于或等于主动件数目28.平面四杆机构中，若各杆长度分别为、、、 )(3分)当以为机架，则此四杆机构为 。
)A. 双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构29.下图所示的平面四杆机构中，各杆长度分别为 a=25mm、b=90mm、c=75mm、 d=100mm若杆AB 是机构的主动件， AD 为机架，机构是 ( )A.双曲柄机构B.曲柄摇杆机构C. 双摇杆机构D.曲柄滑块机构30.在铰链四杆机构中，若最短杆与最长杆长度之和小于其余两杆长度之和，则为了获得双曲柄机构，其机架应取 ( )A. 最短杆B.最短杆的相邻杆C.最短杆的相对杆D.任何一杆31.根据下图所示机构的尺寸和机架判断铰链四杆机构是 )A.双曲柄机构B.曲柄摇杆机构C.双摇杆机构D.曲柄滑块机构32.平面四杆机构无急回特性时，行程速比系数 )A.大 于 1B.小 于 1C. 等于1D.等于033.为保证四杆机构良好的传力性能， 不应小于最小许用值 )A.压力角B. 传动角C. 极位夹角D.啮合角34.曲柄摇杆机构中，曲柄为主动件时， 为死点位置 )A.曲柄与连杆共线时的位置B.摇杆与连杆共线时的位置C.不存在D.曲柄与连杆成90°35.机械中常利用 的惯性力来越过机构的死点位置。
)A.主动构件B.联接构件C.从动构件D.任何构件36.凸轮机构从动杆的运动规律，是由凸轮的 所决定的 )A.压力角B.滚子C. 形状D.轮廓曲线37.凸轮机构中从动件常用的运动规律，有刚性冲击的是 )A.等速运动规律B.等加速运动规律C.简谐运动规律D.等减速运动规律38.对于高速运动的凸轮机构，需要减小惯性力、改善动力性能，应优先选用 )A.等速运动规律B.等加速运动规律C. 正弦加速度运动规律D.余弦加速度运动规律39.下列机构中，不属于间歇机构的是 )A. 棘轮机构B.槽轮机构C.齿轮机构D.不完全齿轮机构40.能实现间歇运动的机构是 )A.曲柄摇杆机构B. 双摇杆机构C.槽轮机构D.齿轮机构形考任务2 试题及答案1.构件的强度要求，就是构件有足够的抵抗变形的能力 )A.正确B.不正确2.构件的刚度要求，就是构件有足够的抵抗破坏的能力 )A.正确B.不正确3.塑性材料的失效主要为断裂失效 )A.正确B. 不正确4.工程上一般不允许材料发生塑性变形，因此，屈服极限是塑性材料的重要强度指标。
)A. 正确B.不正确5.衡量铸铁材料强度的指标是强度极限 )A.正确B.不正确6.由渐开线的形成过程可知，基圆内有渐开线 )A.正确B. 不正确7.基圆相同，产生的渐开线的相同 )A. 正确B.不正确8.齿轮的标准压力角和标准模数都在分度圆上 )A.正确B.不正确9.模数、直径、齿顶高系数和顶隙系数都是标准值的齿轮是标准齿轮 )A.正确B.不正确10.渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变 )A. 正确B.不正确11.若齿轮连续传动，其重合度要小于1 )A.正确B.不正确12.用仿形法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工 )A.正确B. 不正确13.斜齿轮不产生根切的最少齿数大于直齿轮 )A. 正确B.不正确14.圆锥齿轮传动是空间齿轮传动 )A. 正确B.不正确15.蜗杆传动一般用于传动大功率、大速比的场合 )A.正确B.不正确16.蜗杆传动的主要缺点是传动效率低，摩擦剧烈，发热量大 )A. 正确B.不正确17.连续工作的闭式蜗杆传动需进行热平衡计算，以控制工作温度。
)A.正确B.不正确18.周转轮系的自由度一定为1 )A.正确B.不正确19.行星轮系的自由度为1 )A. 正确B.不正确20.差动轮系的自由度为2 )A.正确B.不正确21.脆性材料的失效形式为 )A.屈服失效B.断裂失效C.扭转失效D.点蚀失效22.如图所示钢制拉杆承受载荷，若材料的许用应力，杆件横截面积为圆形，横截面的最小半径为 ( )A.9.2mmB.9.2mC.84.6mmD.84.6m23.渐开线齿廓基圆上的压力角 )A.大于0B.小于0C.等于0D.等于20°24.标准齿轮的 上的压力角为20° )A.基圆B. 分度圆C.节圆D.齿顶圆25.渐开线齿廓形状取决于 直径大小 )A.基圆B.分度圆C.节圆D.齿顶圆26.模数相同、齿数不同的两个渐开线标准直齿圆柱齿轮，以下几何尺寸不相等的是 )A.基圆直径B.齿全高C.齿距D.齿厚27.标准直齿圆柱齿轮的全齿高等于9mm, 则模数等于 ( )A.2mmB.2.5mmC.3mmD.4mm28.用齿条型刀具展成法加工渐开线直齿圆柱齿轮，对于正常齿制的标准直齿圆柱齿轮而言，避免根切的最小齿数为 。
)A.16B.17C.18D.1929.一对齿轮能正确啮合， 则它们的 必然相等 )A.直径B.宽度C.模数D.齿数30.为了齿轮能进入啮合，它们必须相同的是 ( )A.直径B.宽度C.齿数D. 基圆齿距31.一对齿轮啮合时，两齿轮的 始终相切 )A. 节圆B.齿顶圆C.基圆D.齿根圆32. 是标准外啮合斜齿轮传动的正确啮合条件之一 )A.两齿轮的法面模数相等B.两齿轮的端面模数相等C.两齿轮的螺旋角旋向相同D.两齿轮齿数相等33. 是标准外啮合斜齿轮传动的正确啮合条。
