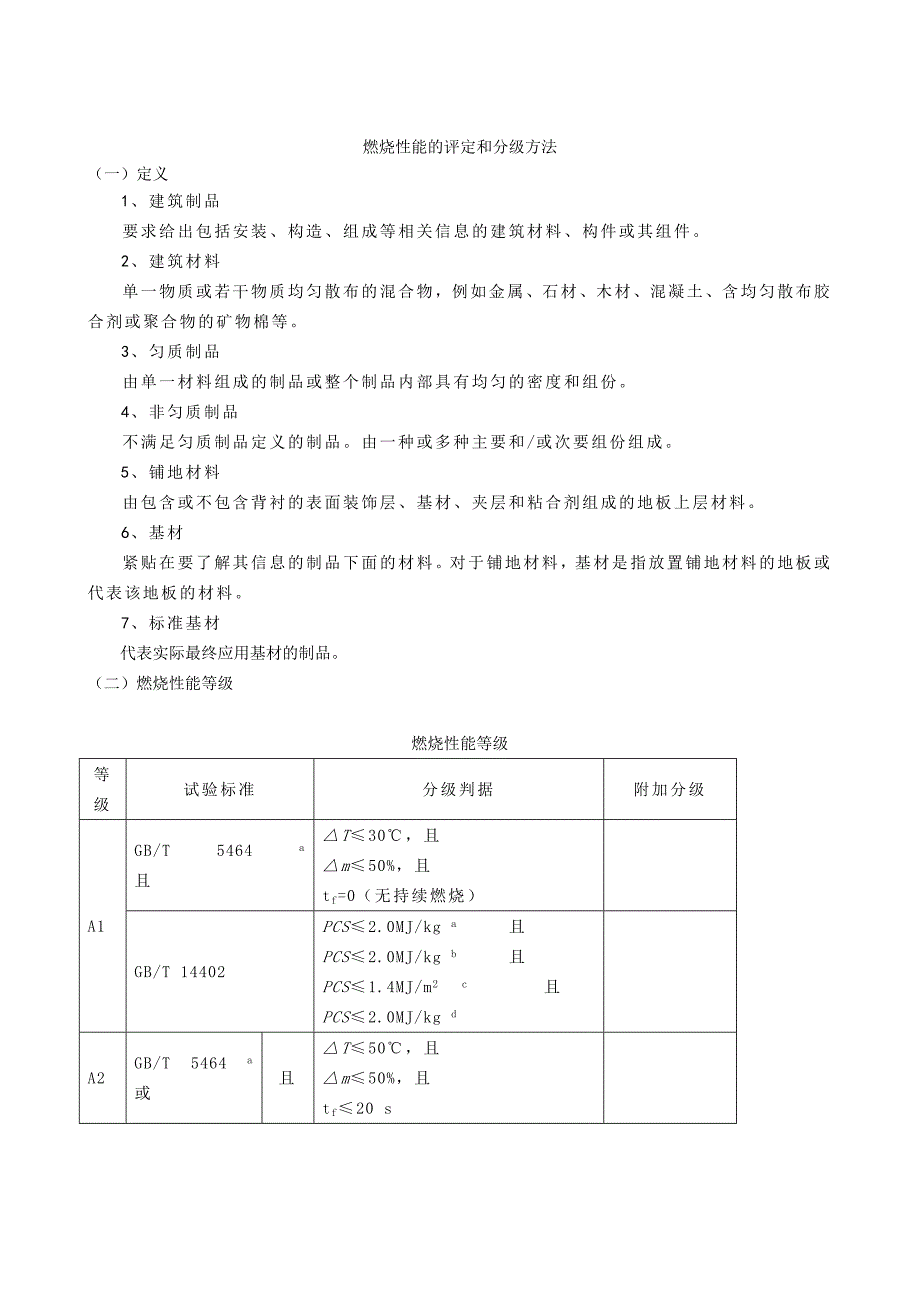

燃烧性能的评定和分级方法（一）定义1、建筑制品 要求给出包括安装、构造、组成等相关信息的建筑材料、构件或其组件2、建筑材料 单一物质或若干物质均匀散布的混合物，例如金属、石材、木材、混凝土、含均匀散布胶合剂或聚合物的矿物棉等3、匀质制品 由单一材料组成的制品或整个制品内部具有均匀的密度和组份4、非匀质制品 不满足匀质制品定义的制品由一种或多种主要和/或次要组份组成5、铺地材料 由包含或不包含背衬的表面装饰层、基材、夹层和粘合剂组成的地板上层材料6、基材 紧贴在要了解其信息的制品下面的材料对于铺地材料，基材是指放置铺地材料的地板或代表该地板的材料7、标准基材代表实际最终应用基材的制品二）燃烧性能等级燃烧性能等级等级试验标准分级判据附加分级GB/T 5464 a 且△T≤30℃，且△m≤50%，且tf=0（无持续燃烧 ）A1GB/T 14402PCS≤2.0MJ/kg a 且PCS≤2.0MJ/kg b 且PCS≤1.4MJ/m2 c 且PCS≤2.0MJ/kg d A2GB/T 5464 a 或 且△T≤50℃，且△m≤50%，且tf≤20 sGB/T 14402PCS≤3.0MJ/kg a 且PCS≤4.0MJ/kg b 且PCS≤4.0MJ/m2 c 且PCS≤3.0MJ/kg d GB/T 20284 且FIGRA≤120W/s 且LFS＜试样边缘且THR600s≤7.5MJ产烟量e且燃烧滴落物 /微粒(6)GB/T 20285产烟毒性 iGB/T 20284 且FIGRA≤120W/s 且LFS＜试样边缘且THR600s≤7.5MJGB/T 8626 h 点火时间 =30s 且60s 内Fs≤150mm产烟量e 且燃烧滴落物 /微粒fBGB/T 20285产烟毒性iGB/T 20284 且FIGRA≤250W/s 且LFS＜试样边缘且THR600s≤15MJGB/T 8626 h 点火时间 =30s 且60s 内Fs≤150mm产烟量e且燃烧滴落物 /微粒fCGB/T 20285产烟毒性i等级试验标准分级判据附加分级GB/T 20284 且FIGRA≤750W/s产烟量e且燃烧滴落物 /微粒fDGB/T 8626 h 且点火时间 =30s 60s 内 Fs≤150mmEGB/T 8626 h 点火时间 =15s20 秒内 Fs≤150mm燃烧滴落物 /微粒fF无性能要求a 匀质制品和非匀质制品的主要组份；b ①非匀质制品的外部次要组份；②另一个可选择的判据是：对PCS≤2.0MJ/m2的外部次要组份，则要求满足FIGRA≤20W/s、 LFS＜试样边缘、THR600s≤4.0MJ、s1 和 d0；c 非匀质制品的任一内部次要组份；d 整体制品；e 在试验程序的最后阶段，需对烟气测量系统进行调整，烟气测量系统的影响需进一步研究。
由此导致评价产烟量的参数或极限值的调整s1=SMOGRA≤30m2/s2且TSP600s≤50m2；s2 =SMOGRA≤180m2/s2且TSP600s≤200m2；s3=未达到 s1 或 s2；f d0=按 GB/T 20284 规定， 600s 内无燃烧滴落物 /微粒；d1=按 GB/T 20285 规定， 600s 内燃烧滴落物 /微粒持续时间不超过10s；d2=未达到 d0 或 d1；按照 GB/T 8626 规定，过滤纸被引燃，则该制品为d2 级；g 通过=过滤纸未被引燃；未通过 =过滤纸被引燃（ d2 级） ；h 火焰轰击制品的表面和（如果适合该制品的最终应用）边缘i ——t0=按 GB/T 20285 规定的试验方法，达到ZA1 级；——t1=按 GB/T 20285 规定的试验方法，达到ZA3 级；——t2=未达到 t0 或 t1三） 铺地材料燃烧性能分级铺地材料燃烧性能分级等级试验标准分级指标附加分级GB/T 5464 a 且△T≤30℃，且△m≤50%，且tf=0（无持续燃烧）A1flGB/T 14402PCS≤2.0MJ/kg a 且PCS≤2.0MJ/kg b 且PCS≤1.4MJ/m2 c 且PCS≤2.0MJ/kg d GB/T 5464 a 或 △T≤50℃，且△m≤50%，且tf≤20sGB/T 14402 且PCS≤3.0MJ/kg a 且PCS≤4.0MJ/kg b 且PCS≤4.0MJ/m2 c 且PCS≤3.0MJ/kg d GB/T 11785 e 且临界热辐射通量CHFf ≥8.0kW/ m2产烟量 g A2 flGB/T 20285产烟毒性 i等级试验标准分级判据附加分级GB/T 11785 e 且临界热辐射通量 CHFf ≥8.0kW/ m2产烟量 gGB/T 8626 h 且点火时间 =15s20s 内 Fs≤150mmB flGB/T 20285产烟毒性 i GB/T 11785 e 且临界热辐射通量 CHFf ≥4.5kW/ m2产烟量 gGB/T 8626 h 且点火时间 =15s20s 内 Fs≤150mmC flGB/T 20285产烟毒性 iGB/T 11785 e 且临界热辐射通量 CHFf ≥3.0kW/ m2产烟量 g D fl GB/T 8626 h 点火时间 =15s20s 内 Fs≤150mmE flGB/T 8626 h 点火时间 =15s20s 内 Fs≤150mmF fl无性能要求a 匀质制品和非匀质制品的主要组份；b 非匀质制品的外部次要组份；c 非匀质制品的任一内部次要组份；d 整体制品；e 试验时间 =30min；f 临界热辐射通量是指火焰熄灭时的热辐射通量或试验进行30min 后的热辐射通量，取二者较低值（该热辐射通量对应于火焰传播的最远距离处）；g s1=产烟≤750 %×min；h 火焰轰击制品的表面和（如果适合该制品的最终应用）边缘。
I —t0=按 GB/T 20285 规定的试验方法，达到ZA1 级；—t1=按 GB/T 20285 规定的试验方法，达到ZA3 级；—t2=未达到 t0 或 t1四）建筑制品（铺地材料除外）分级判定F 级没有做燃烧性能试验的制品和不符合 A1、A2、B、C、D、E 级的制品E 级包括在短时间内能阻挡小火焰轰击无明显火焰传播的材料D 级符合 E 级判据，并在较长时间内能阻挡小火焰轰击而无明显火焰传播的材料另外，材料 还能承受单体燃烧试验火源的热轰击，伴随产生足够滞后且有限的热释放量C 级与 D 级相同 ，但需符合更严格的要求另外 ，在单体燃烧试验火源的热轰击下试样产生有限的横向火焰传播B 级与 C 级相同 ，但需符合更严格的要求A2 级符合标准规定的B 级判据 另外 ，在充分发展火灾条件下这些制品对火灾荷载和火势增长不会产生明显增加A1 级 A1 级材料 对包括充分发展火灾在内的所有火灾阶段都不会作出贡献所以A1 级材料被认为能自动符合较低级别的所有要求五）铺 地材料等级的判定Ffl级没有 燃烧性能试验的制品和不符合A1fl、A2fl、Bfl、Cfl、Dfl、Efl级的制品Efl级具有 阻挡小火焰的制品。
Dfl级符合 Efl级判定依据 ，此外，能在一定时间内阻挡热辐射通量的轰击Cfl级同 Dfl级，但需符合更严格的要求Bfl级同 Cfl级，但需符合更多严格的要求A2fl级符合 Bfl级关于热辐射通量的相同规定此外，在充分发展火灾条件下这些制品对火灾荷载和火势增长不会产生明显增长A1fl级 A1fl级制品对包括充分发展火灾在内的所有燃烧阶段都不会作出贡献所以A1fl级制品被认为能自动符合更低级别的所有要求产烟量的附加分级s2 无限制s 总产烟量是有限的（六）分级及直接应用领域1、分级制品的燃烧性能有下述等级A1、A2、B、C、D、E或 A1n、A2n、Bn、Cn、Dn、En产烟量的附加等级：S1、S2、S3燃烧低落物 /附加等级：d0、d1、 d2产烟毒性的附加等级：t0、t1、t2。
