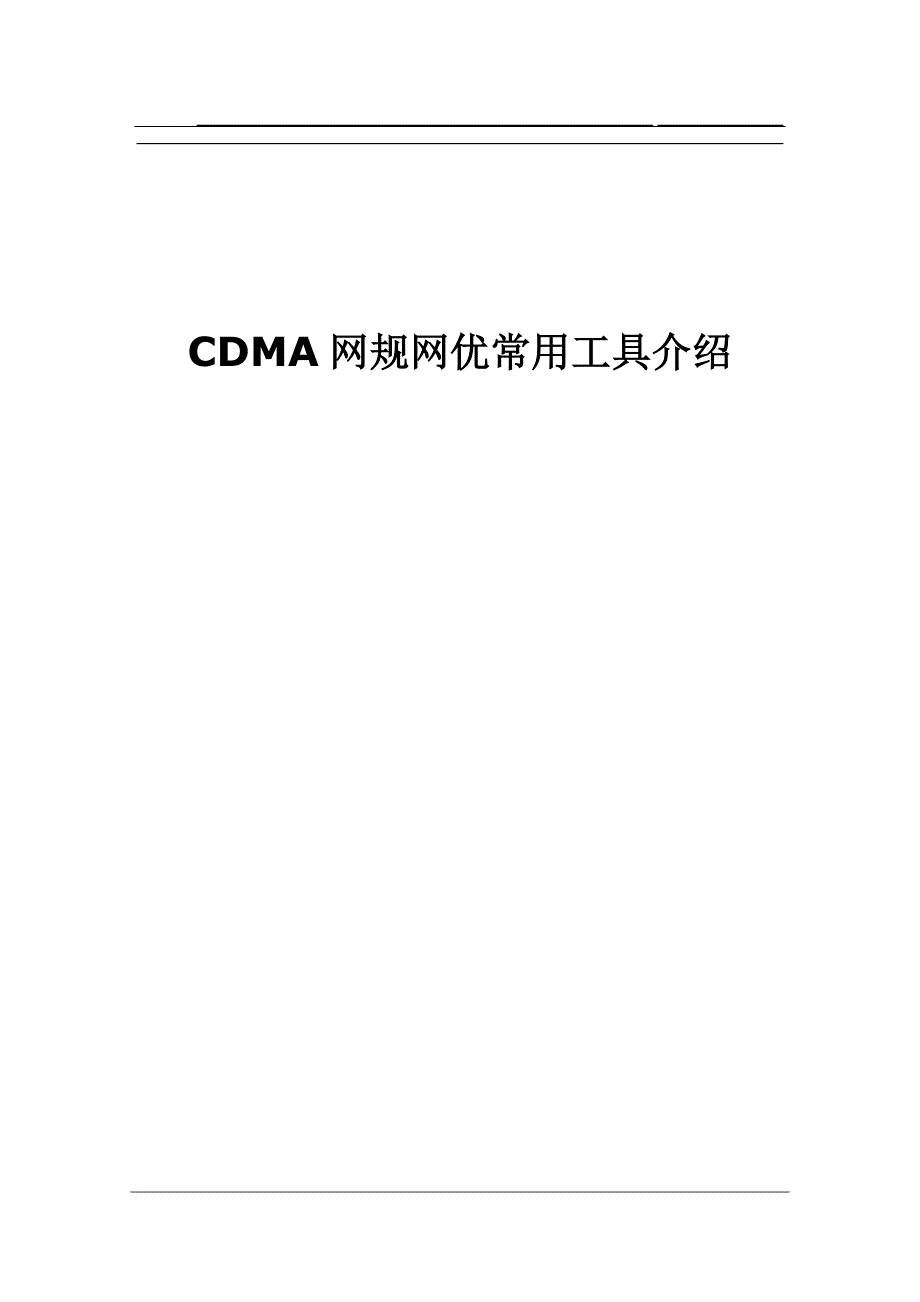

CDMA网规网优常用工具介绍

枫**
实名认证
店铺
DOC
776KB
约28页
文档ID:440686237
CDMA网规网优常用工具介绍_第1页
1/28

CDMA网规网优常用工具介绍目录(TOC Heading)CDMA网规网优常用工具介绍 11. 概述 42. 网规工具 42.1 Genex Unet 42.2 Aircom ASSET Enterprise 62.3 CDMA规划估算工具 72.4 Genex Apus 83. 网优工具 93.1 Genex Nastar 3G for Cdma2000 93.2 RSSI和干扰分析小工具MiniTool 114. 路测工具 124.1. CAIT 124.2. E6474A 144.3. 鼎利Pilot Panorama 154.4. Pecker/DM2K/IDAII 164.5. Actix Analyzer后台分析软件 174.6. OPAS32后台分析软件 195. CBSS OAM工具 195.1 CBSSStar/RASYSStar 205.2 数据采集工具CBSSCollectTool 225.3 巡检工具iFDM 235.4 工程辅助系统 255.5 Airbridge操作维护系统OMC 266. 其他工具 276.1 Mapinfo 276.2 MS SQLServer 281. 概述在网络规划的整个过程中,从预规划、规划、优化到日常维护,相关的各种工具都发挥着重要作用。

工具的使用能够极大的提高网规网优工程师工作效率,帮助工程师对网络进行预测、把握网络状态、定位和解决网络问题以及对网络进行日常性维护本文对网规网优常用相关工具进行简单介绍,主要分为四类工具:网规、网优、路测和CBSS OAM工具介绍的内容包括特点、功能、需要采集的数据和相关下在路径等写作本文的目的是指导华为网规网优工程师需要掌握哪些常用规划优化工具,具体学习工具需借助指导书等相关资料,以及大量的实践操作所有工具安装文件和对应指导书,在公司外网可到中英文版Support网站下载(部分资料网站上可能不提供下载,参见各小节”相关下载路径”),在公司内网还可以从CDMA资料平台“\\10.72.133.131\wx_cdma_kb_f\03综合平台\03常用工具\01网规网优工具”目录下下载注: 作为网规网优,另外还有一个工具需要掌握,就是M2000,主要是要熟练掌握M2000的集中性能管理功能,获取网络性能数据,来把握网络性能等,该软件需在现场项目的M2000客户端上才能使用,无法在个人终端上使用,本文不多作介绍2. 网规工具网络规划工具主要用于网络预规划、规划阶段,同时某些功能也可用于网络优化。

目前常用的网络规划工具主要包括:仿真软件Genex Unet、ASSET Enterprise、Genex Apus和CDMA规划估算工具 2.1 Genex UnetU-Net 作为一款无线网络规划仿真软件,在网络规划的整个网络生命周期中提供了从网络的初始设计,密集网规划建设,到网络优化的全程支持该软件能支持现有的各种网络,包括:GSM/TDMA、GPRS-EDGE、CDMA IS-95 、W-CDMA / CDMA2000 和CDMA 2000用户界面比较灵活,操作方便,软件版本为英文版U-Net是目前公司主推的网络规划仿真软件注:① 该软件安装后需要硬件解密狗才能正常使用;总部硬件狗目前统一由仿真组管理;② 仿真组接口人:罗光彩(luoguangcai 37967)③ Unet软件开发接口人:杨卉(yanghui 38657)2.1.1 功能介绍主要功能:¾ 网络和无线参数建模¾ 话务模型建模和容量预测¾ 基于Monte-Carlo的CDMA 仿真(支持1xRTT 和1xEVDO)¾ CDMA覆盖预测研究(支持1xRTT 和1xEVDO)¾ 统计分析其他功能:¾ 自动邻区规划¾ 自动PN规划和PN复用检查¾ 传播模型校正2.1.2 数据收集UNet仿真前所需要收集的数据主要包括如下两类:¾ 合适精度的数字化地图通常需要的数字化地图有三类:Clutter、Height和Vector图,分别代表Clutter Class、Altitude和Vector。

常见的地图精度有20米、50米、100米、5米20米精度适用于城市市区;郊区、农村可采用50或100米精度地图;5米精度地图一般用于微蜂窝的规划¾ 工程参数总表等有关网络数据 主要包括天线数据、基站设备、信道配置、基站经纬度、发射机设备(塔放大、馈线、BTS 设备)、发射机数据、小区数据和无线数据等通常这些数据可从运维部、设备供应商、运营商、现场规划人员处获得2.1.3 相关下载路径¾ 安装文件:中文support网站>软件中心 >小工具软件> 无线 > 网络规划优化工具;英文Support网站>Software >Mini-tool software > Wireless Product Line > GENEX ;¾ Genex U-Net User Handbook (CHN/ENG),获取途径:support网站>软件中心 >小工具软件 > 无线 > 网络规划优化工具;¾ 《UNet仿真操作指导书-1X篇V1.1》,获取途径:未发布,可向总部CDMA仿真组咨询或者到资料平台对应路径下载;¾ 《UNet仿真指导书-EVDO篇V2.0》,获取途径:support网站>知识中心>无线性能和网规网优 > 无线CDMA性能和网规网优;¾ 公司内网CDMA资料平台下载路径:\\10.72.133.131\wx_cdma_kb_f\03综合平台\03常用工具\01网规网优工具\02 RNP。

2.2 Aircom ASSET Enterprise Enterprise软件是英国Aircom公司开发的功能强大的规划软件,该软件能够对GSM、WCDMA和CDMA 2000网络进行规划,还提供对传播模型进行校正的功能该软件只有英文版目前,该软件公司使用的较少需要使用硬件狗2.2.1 功能介绍主要功能:¾ 网络和无线参数建模¾ 话务模型建模和容量预测¾ 基于Monte-Carlo的CDMA 仿真(支持1xRTT 和1xEVDO)¾ CDMA覆盖预测研究(支持1xRTT 和1xEVDO)¾ 统计分析其他功能:¾ 邻区规划和分析¾ PN规划¾ 传播模型校正2.2.2 数据收集Enterprise仿真前所需要收集的数据与Unet相同,主要包括如下两类:¾ 合适精度的数字化地图¾ 工程参数总表等有关网络数据 2.2.3 相关下载路径¾ 安装文件:support网站>软件中心 > 小工具软件 > 无线> 网络规划优化工具;¾ 《ASSET Enterprise V4.2 for CDMA 2000使用说明书》,获取途径:support网站>知识中心>无线性能和网规网优 > 无线CDMA性能和网规网优;¾ 公司内网CDMA资料平台下载路径:\\10.72.133.131\wx_cdma_kb_f\03综合平台\03常用工具\01网规网优工具\02 RNP。

2.3 CDMA规划估算工具CDMA规划估算工具用于网络规模预算,是网络预规划重要的工具之一主要包含的功能模块为:链路预算、容量预算、话务建模、基站数预算和CE配置预算等,基于Excel实现该工具包含《CRP产品CDMA2000无线网络规划估算工具》(中英文)和CDMA1xEVDO Netplan Estimate Tool(英文)两个版本,分别支持CDMA2000 IS95/1X 和EVDO网络规模预算配套的指导数和使用流程含于工具压缩包中相关下载路径:support网站>知识中心>无线性能和网规网优 > 无线CDMA性能和网规网优注: EVDO估算工具目前没有发布公司内网可在CDMA资料平台“\\10.72.133.131\wx_cdma_kb_f\03综合平台\03常用工具\01网规网优工具\02 RNP\规划估算工具”下下载 2.4 Genex ApusGenex Apus是华为自主开发的Genex系列工具之一,用于网络规划阶段,主要功能包括邻区规划和PN规划当前只支持CDMA2000系统软件安装后默认为中文界面小技巧: 如何将Apus用户界面从中文界面转换成英文界面?将Apus软件安装目录下ApResChs.dll文件名改为任意其它一个名字就可以了,如果要转回中文界面,将此文件文件名改回即可。

注:① 该软件安装后需申请License才能正常使用各功能,将安装后第一次启动软件时的序列号发给马勤勤(maqinqin 94110)索取② Apus相关问题同样走GCRMS流程,目前还GCRMS中还不提供“Genex Apus”的选项(正在申请中),暂时可以在选择“Product”时选择“CDMA RNP&RNO”,Apus研发三线接口人为:王安宇(wanganyu 32641)2.4.1 功能介绍该软件包含两个模块,邻区规划功能模块和PN规划功能模块,分别完成自动邻区规划和自动PN规划两项功能,大体介绍如下:¾ 邻区规划功能:综合基站扇区拓扑图以及网络中的扇区相关无线参数(经纬度、方向角、下倾角、天线高度、发射功率等),并可设置多种无线传播模型,对Cdma2000网络作邻区规划;¾ PN规划功能:基于基站的拓扑图,采用42型PN码划分原则,完成PN码自动规划2.4.2 数据收集Apus使用前需要收集数据包括:¾ 工程参数总表;¾ Mapinfo地图(.TAB文件);¾ 天线数据2.4.3 版本介绍该工具当前发布版本为V100R001C01B0102.4.4 相关下载路径¾ 安装文件:中文support网站>软件中心 > 小工具软件 >无线> 网络规划优化工具;英文网站不提供下载;¾ 《Apus使用说明》:未发布,公司内网可在CDMA资料平台相应目录下下载。

¾ 公司内网CDMA资料平台下载路径: \\10.72.133.131\wx_cdma_kb_f\03综合平台\03常用工具\01网规网优工具\02 RNP\Genex Apus3. 网优工具3.1 Genex Nastar 3G for Cdma2000GENEX Nastar CDMA是由华为自主开发,用于CDMA网络的网络优化工具帮助用户进行性能数据分析、邻区优化、干扰排查、远程硬件问题定位、掉话与接续问题分析等工作,能有效地提高网络优化的效率该软件当前版本中英文合一注:① 该软件安装后需申请License才能正常使用各功能,将安装后第一次启动软件时的序列号发给马勤勤(maqinqin 94110)索取② Nastar相关问题同样走GCRMS流程,在选择“Product”时选择“Genex Nastar”,Nastar CDMA 研发三线接口人为:曾敬(zengjing 45592)3.1.1 功能介绍帮助和指导网优工程师进行网络性能提升和网络故障诊断,支持性能数据、邻区关系等图形化显示,主要功能包括:¾ 网络质量分析与问题对象定位,基于话统数据分析¾ 网络掉话问题分析,基于CDR数据分析¾ 网络接续问题分析,基于CDR数据分析¾ 基站故障检测与定位、干扰问题分析,基于BTSITFLOG数据分析¾ 邻区自动优化,基。
