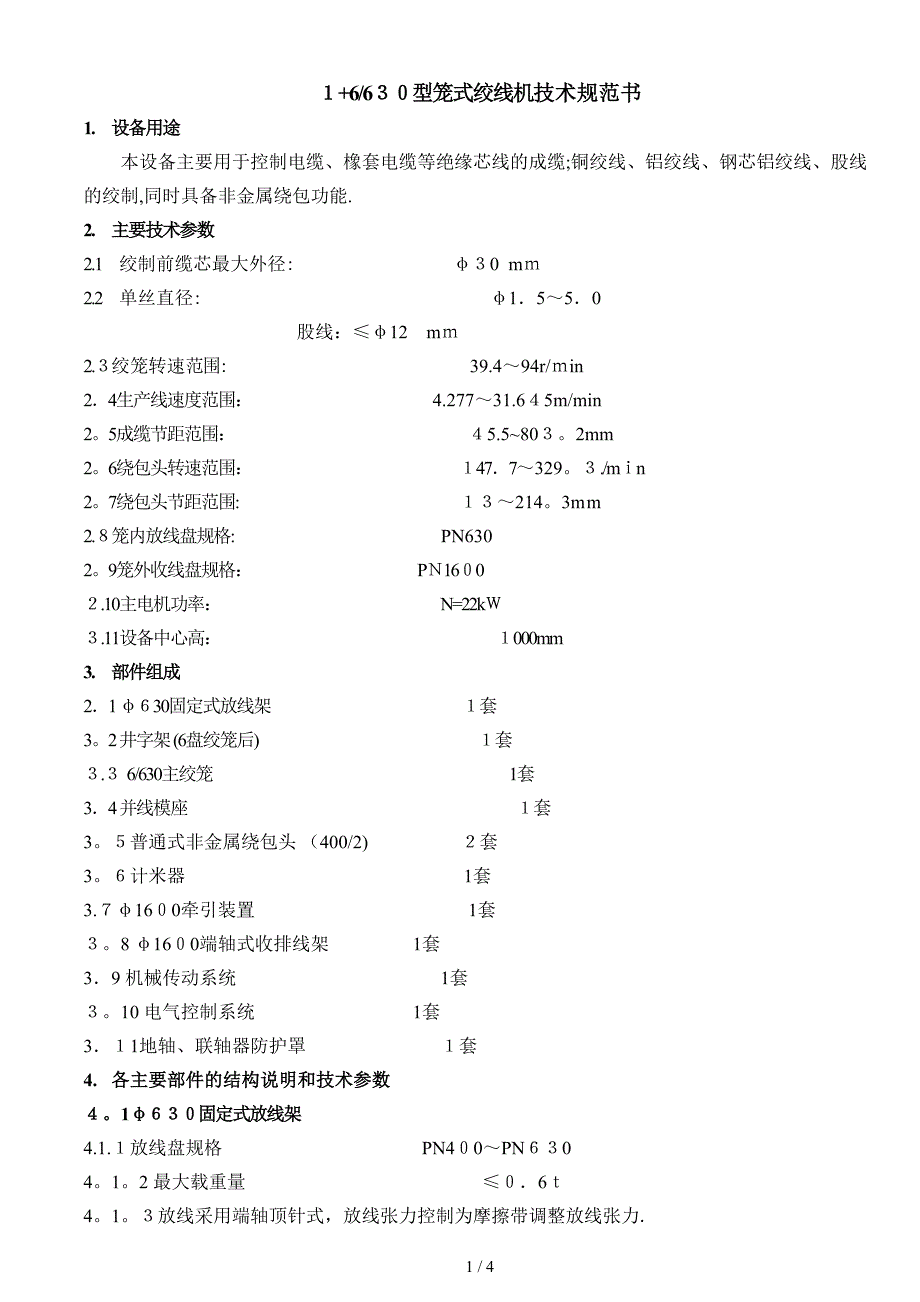

１+6/6３０型笼式绞线机技术规范书1. 设备用途本设备主要用于控制电缆、橡套电缆等绝缘芯线的成缆;铜绞线、铝绞线、钢芯铝绞线、股线的绞制,同时具备非金属绕包功能.2. 主要技术参数2.1 绞制前缆芯最大外径: φ３0 mｍ2.2 单丝直径: φ1．5～5．0 股线：≤φ12 mｍ2.３绞笼转速范围: 39.4～94r/ｍin2．4生产线速度范围： 4.277～31.6４5m/min25成缆节距范围： ４5.5~80３2mm26绕包头转速范围： １47．7～329３./mｉn27绕包头节距范围: １３～2143m m2.８笼内放线盘规格: PN6302。
9笼外收线盘规格： PＮ16０0２.10主电机功率： N=22kＷ３.11设备中心高： １000mm3. 部件组成2．1 φ６30固定式放线架 １套32 井字架 (6盘绞笼后) １套 ３.３ 6/630主绞笼 1套3．4 并线模座 １套3５普通式非金属绕包头 （400/2) ２套3６计米器 1套3.７φ16０0牵引装置 1套３8 φ16０0端轴式收排线架 1套3．9 机械传动系统 1套３。
10 电气控制系统 1套3．１1地轴、联轴器防护罩 １套4. 各主要部件的结构说明和技术参数４1φ６３０固定式放线架4.1.１放线盘规格 PN4０0～PN６３042 最大载重量 ≤０．6ｔ4３放线采用端轴顶针式，放线张力控制为摩擦带调整放线张力.4２ 6/6３0主绞笼４．２.１绞笼变速箱为六级变速硬齿面牙箱，齿轮材料为20CrMnTi,热处理为渗碳、淬火，磨齿后，齿轮精度达6级，运转平稳噪声低;变速箱具有左右向及空档功能,定位准确,密封良好４．2.2绞笼由变速箱、无缝管空心主轴、绞盘、线盘架、刹车装置等组成每段主机都是由一根无缝管空心主轴通过前支座支承绞笼，刚性好.线盘架轴心线与主轴中心线是互相平行的在绞盘后装有行星齿轮退扭机构，并通过该机构实现退扭线盘架的退扭通过花键退扭轴与退扭齿轮、线盘架上的带内花键轴承盖联结,从而达到退扭目的；绞笼设置有断线保护装置,实现断线停车保护本机笼内线盘架采用张力摩擦带调整张力，可使每只摇篮上放出的芯线张力保持平稳、均衡。
线盘顶尖采用梯形螺纹结构，螺套内装有滚动轴承，滚动轴承支承顶尖,梯形螺纹套伸缩自如，并装有锁紧机构,上下线盘方便、快捷３ 各绞盘通过张紧套与主轴联结，整体刚度好,绞盘的同轴度高，绞笼运转平衡;绞笼前增加前支座，主轴通过两套双列调心滚子轴承分别支承于箱体、前支座上，主机性能可靠.4．24导线嘴采用陶瓷模，主绞笼刹车采用平面气动刹车２．５绞笼转速范围 ３９．４~９4r/min4２.6成缆节距范围 45．5～80３．２mm4．3普通式非金属绕包头(40０/2）４．3.1 允许通过电缆最大外径 90mm4２ 带盘规格(φD×φd×B） φ４00×φ52×(２0~60）mｍ4．33 带盘数量 ２盘4．３.4绕包头转速范围 1４７．7～329／min43.5 包带节距 13~２14．3m m43.６ 绕包头结构为普通切线式，6级变速,具有左右向及空档功能；放带张力为机械摩擦式控制,张力大小手动可调。
4.4机械计米器41 计米轮圆周长 500ｍm4２ 最大计米长度 9999m４4.３ 计米精度误差 ≤4‰4.4.４ 计米轮单主动,双轮结构,卧式安装；压紧轮处带有缓冲弹簧,进出线均有导线辊4.5 φ１６０0双牵引装置 ４1双牵引结构,φ１600牵引，φ1300分线.牵引轮均做静平衡，槽数为6道，“U”型槽、抛光处理.22kW交流主电机带动主减速箱，传到2７级变速箱，在其输出轴上装有小齿轮，与牵引轮上的大齿圈啮合，从而带动牵引轮转动5.2牵引轮直径 １６0０mm4．５．3牵引线速度 4.277～31．645ｍ/miｎ44牵引变速级数 27级4６ Ф160０端轴式收排线架４．6．1适用收线盘规格 PN８0０～PN16０046．2收线电机 JＬJ1３２～40/4 n=10００ｒ/ｍｉn４.6．3收线轴转速 １8.８～4７。
6rpm4６.４排线形式 丝杆信号排线4.65最大承载重量 Ｗ≤5T46.6端轴式结构，电动升降、电动夹紧式放松线盘,排线可跟踪收线速度4.6.7线盘升降电机 Ｎ＝11ｋW （带摆线针轮减速器)４.6.8立柱移动电机 N=0.75ｋW (带摆线针轮减速器)4.7机械传动系统4７.１ 主电机 2２kW42 机械传动系统包含主电机、主减速器、传动轴，联轴器等;所用轴承均为“哈”、“瓦”、“洛”原厂产品.4．8电气控制系统4．８.１ 电源：三相五线制，380Ｖ（±10﹪），50ＨＺ4.8.２变频器为台达品牌，主机在警铃响后延时启动；低压电器及气动元件采用国内一流厂家产品3在主操作台及绞笼处设置操作按钮，可单独操作绞笼的点动,急停其它５．1. 装机总容量 3０kＶA 5.2. 设备操作方向：右,即面对设备操作,左放线，右收线3．设备颜色(用户提供色板）５．４. 用户提供盘具图纸5.５. 随机提供以下资料及其它：设备使用说明书、设备布置图、基础图、管线图、传动原理图、电气原理图.江苏苏阳电工机械有限公司201１－11-21文中如有不足，请您见谅！ / 。
