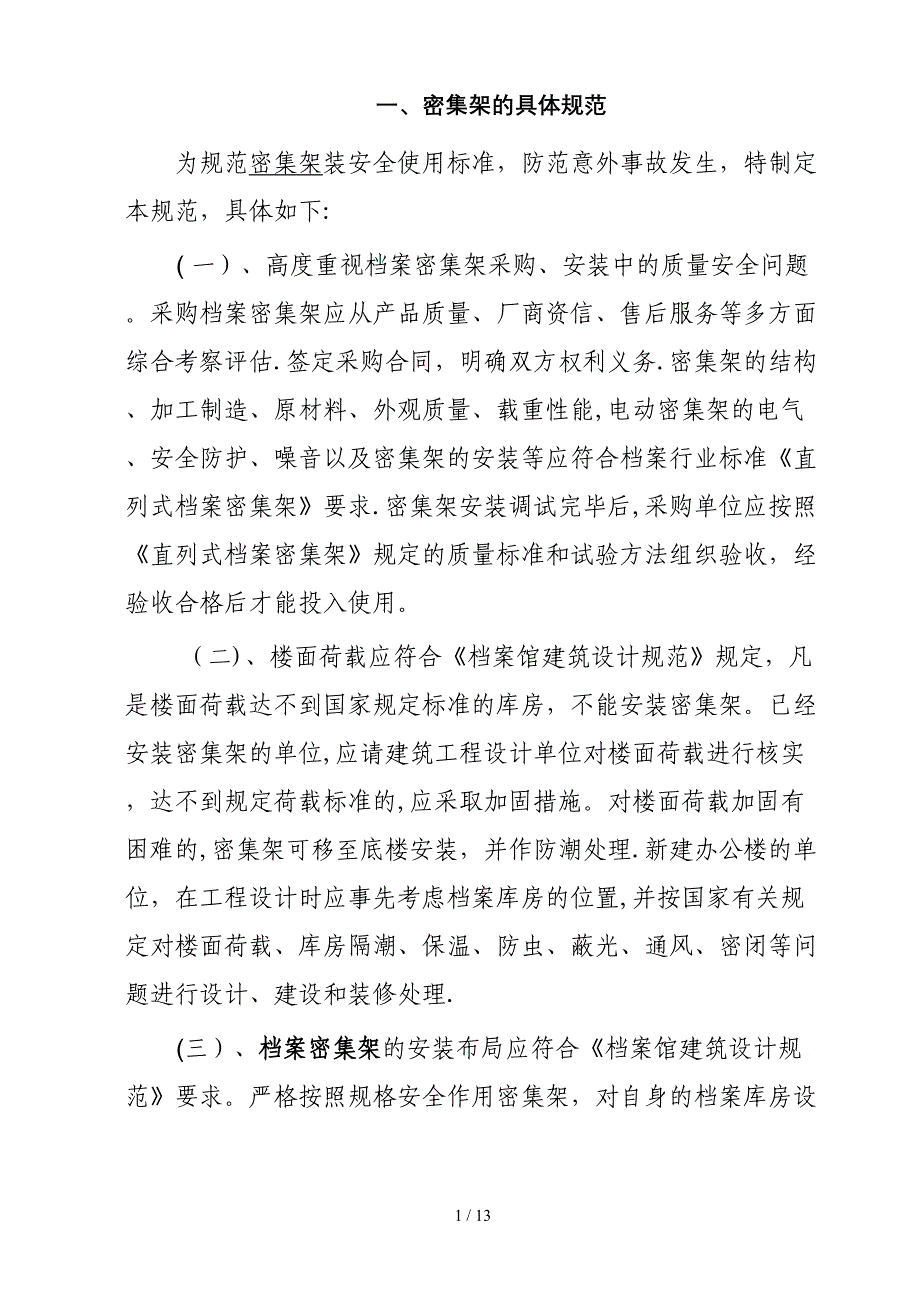

一、密集架的具体规范为规范密集架装安全使用标准，防范意外事故发生，特制定本规范，具体如下: ( 一）、高度重视档案密集架采购、安装中的质量安全问题采购档案密集架应从产品质量、厂商资信、售后服务等多方面综合考察评估.签定采购合同，明确双方权利义务.密集架的结构、加工制造、原材料、外观质量、载重性能,电动密集架的电气、安全防护、噪音以及密集架的安装等应符合档案行业标准《直列式档案密集架》要求.密集架安装调试完毕后,采购单位应按照《直列式档案密集架》规定的质量标准和试验方法组织验收，经验收合格后才能投入使用 （二)、楼面荷载应符合《档案馆建筑设计规范》规定，凡是楼面荷载达不到国家规定标准的库房，不能安装密集架已经安装密集架的单位,应请建筑工程设计单位对楼面荷载进行核实，达不到规定荷载标准的,应采取加固措施对楼面荷载加固有困难的,密集架可移至底楼安装，并作防潮处理.新建办公楼的单位，在工程设计时应事先考虑档案库房的位置,并按国家有关规定对楼面荷载、库房隔潮、保温、防虫、蔽光、通风、密闭等问题进行设计、建设和装修处理. (三）、档案密集架的安装布局应符合《档案馆建筑设计规范》要求严格按照规格安全作用密集架，对自身的档案库房设计布局合理评估，发现问题应及时采取措施解决,确定档案库房建成后能保定档案及使用者的人身安装。
二、密集架的载重性能要求和传动装置载重性能要求(一)、标准节（六层双面搁板)在全负载（每块单面搁板均布载重40ｋg）的情况下，架体、立柱没有明显变形，架体不会产生倾倒现象. ﻫ （二）、全负载的情况下,各列密集架在手动操纵下运行自如，没有阻滞现象每标准节手动摇力不小于12N (三）、在受全部载荷1/2０外力（沿X、Y轴两个方向的水平外力)的作用反复100次后,取消外力，架体所产生的倾斜不大于总高的2％,支架、立柱没有明显的变形四) 、搁板单面均布载重85kg，双面均布载170kｇ，最大挠度为3mｍ24ｈ卸载后,没有裂纹及永久变形 ﻫ 传动装置 传动机构：转动灵活、平稳、手电动之间自由切换,没有失灵现象 传动部件:链轮：采用45＃钢,引用GＢ124４—8４(3R齿型）标准,经锻压加工成型，回火去除应力,加工车、滚齿、插键槽、去毛齿、齿部经高频淬火HＲＣ６0-62 轴承：采用B级 ﻫ链条：采用1２.７节距滚珠链条（浙江江南链条有限公司)按GＢ1135-89厚度按链条1／2〞国标制成 ﻫ 滚轮：采用HＴ15－３3，铸铁，经加工成型 轨道:采用45#钢，冷轧光方钢. 连接管：采用无缝钢管 摇手：采用可折叠式摇手。
ﻫ ﻫ 轴:采用4５＃钢，加工精度3.2,经热处理调质HB2２０~29０三、密集架库房平面尺寸及容量要求说明招标人密集架库房共分两层楼面三个库区一楼第一库区规格为6160×55０×2８00（7节7层2３列），容积为21８19立方米，两边移动距离为≥1米，主通道≥１一楼第二库区规格为４800×550×280０(5节7层11列）,容积为81.31立方米，一边移动距离为≥1米，主通道≥1米十一楼库区规格为４660×5５0×２５00(5节6层５1列），容积为3２678立方米，两边移动距离为≥1.３米，主通道≥1.2米三个库区总容积为６２6.28立方米,具体规格尺寸参照平面图.四、产品项目特征：(一）、实用性（1）智能电动密集架集手动、电动操作与一体且预留电脑控制接口，可分开独立操作手动部分为三次分力三次变速,双轴传动方式，且自由挂档，具有手动灵活轻便的特点２)每一列均有轻触操作按钮，使用简便，主控列ＬCD触摸显示屏显示架体内温湿度及档案存放位置，语音系统此时同步告之,电动密集架的运行内容,实现视听一体移动列预留显示该档案所在节层的接口. （二）、可靠性（1)密集架每层单面搁板均匀承重80kg，双面搁板均匀承重160ｋg.在全载荷的情况下（以一列为标准），密集架运行自如，没有阻滞现象；（2）电机驱动系统采用日本松下减速电机，保证匀加速启动，匀减速停止,架体运行更为稳定、且噪音低;（３）手、电动随意互换,在停电时自动切换到手动状态；(4)电动密集架顶部装有特殊结构的防水、防尘板，板与板之间的接缝处采用专用防水密封胶封闭,充分起到防水、防鼠、防尘的作用；（三)、安全性(１）密集架控制系统采用12Ｖ低压直流电，所有按扭开关采用低压微电流轻触开关，充分保障操作人员的人身安全。
2)本系统根据电动密集架的不同承载状况对所产生的工作电流进行自动记忆学习,并按起控电流的设定值，通过CPU分析比较处理,如超过起控电流的设定值,移动中密集架就会立即停止3)架体内设有两道红外装置（一道门禁红外、一道对角红外），当有人或物体在架体内时，架体自动停止移动，充分保障人员和档案安全4）设有安全限位及防倒装置,列与列之间可形成封闭，分组管理5）每组密集架首尾两列装有锁动装置，其余移动列均装有锁紧制动装置.主控列面板装有总电源控制锁，需输入密码后方可开启，若三次输错密码，则系统自动切断电源并发出报警，电脑操作需输入口令才能进入系统保证库房的安全6)每组密集架设计有烟雾探测器及温湿度传感器，可实现消防与温湿度控制系统的联动.(四）、可扩展性功能强大的软件管理系统能与各种大型数据接驳，提供多种查询模式,方便档案检索,并能自动闭合密集架架体，实现档案体现电动密集架的真正价值预留多路输入、输出接口,方便系统升级五)产品采用标准智能电动密集架必须符合以下国家及行业标准:ＤA／Ｔ 7-92 直列式档案密集架GB/T１3667.4-2０0３ 电脑控制多功能档案密集架GB/T 136６7．３-200３ 手动密集架技术条件GB699 优质碳素结构钢技术条件GB710 优质碳素结构钢GＢ９439 灰铁铸件ＧB１１３5 链轮GＢ1244 摩托链轮GB1２５6 电机GB１2８５ 轴承ＧB68０7 钢铁工件漆膜前磷化处理技术条件ＧB1720 漆膜附着力测定法ＧB17３0 漆膜硬度测定GB1７32 漆膜耐冲击测定GB479３。
１ 测量、控制和试验室用电气设备的安全要求 第一部分通风要求ＧＢ889８ 电网电源供电的家用和类似一般用途的电子及有关设备的安全要求ＧＢ４94３ 信息技术设备(包括电气事务设备）的安全 GB5０１74—93 电子计算机机房设计规范GB28８7－８9 计算机场地技术条件GB／Ｔ75-９4 安全防范工程程序与要求五、主要材料应标明产地、品牌、规格、型号、质量等级且提供板材等样料六、因施工进度等原因库房内地轨和管线已铺设完毕，投标人报价中应不包含路轨及管线的造价七、本招标项目的交货期(包括安装）为 2０ 天内八、货物质保期要求货物质保期要求至少贰年，质保期内免费维修、免费更换缺陷部件,响应时间要求为卖方接到买方通知后半小时内到达现场处理.九、售后服务承诺投标人以书面形式承诺售后服务款项十、招标人有权根据实际需要在货物数量、规格尺寸上作适当变动十一、安装与验收（1）中标人负责在货物送达招标人指定安装现场后，完成组装并就位2）付款方式：合同成立付30%的预付款，待安装完毕验收合格后付６5%,余款5％做为质保金，验收一年后7个工作日内付清3）违约责任：中标人如果没有按招标文件规定的配置及质量要求提供标的物，招标人有权退货;中标人如果没有按招标文件规定的日期提供标的物,导致招标人的工程进度延误，中标人按照延误日期天数向招标人支付合同总价1%/天的违约金。
为确保本招标项目质量，本次招标要求各投标单位提供符合本招标产品的项目特征标准的智能型电脑密集架样品,出样规格统一为：466０Ｘ５50Ｘ2５０0(5节6层1列）,并能在现场已铺设路轨上移动.各投标人应到现场测量获取相关安装及技术数据因施工进度等原因库房内地轨和管线已铺设完毕，投标人提供产品必须符合现场已铺设的路轨条件.现场已铺设路轨采用20×2５(mm）４５#实心方钢，路轨顶端设备设有限位装置，防止底盘脱轨路轨保护板采用3．0ｍｍ热轧钢板，背面焊接，使之在承重20００kｇ时不变形搁板均衡载重可达8０kg以上１、架体标准：依照GB/T１３６67.3－2003手动密集架国家标准,其活动架架体标准：层高６层,节距９00—1000长度,深度4００－６0０mm调试为１9０0-２5０0mm，也可根据用户需要另行设计.手柄：采用钢制摇柄式摇把,其结构为棘轮自动挂、脱档，停用后摇把可自选停于垂直位置2、传动系统：双向超越离合器结构，采用三分力、三变速、中间驱动方式自由挂挡脱落装置；链轮为机械精加工而成，链条采用摩托车专用链条;滚轮采用灰铸铁制造；中轴和短轴采用φ2０mｍ45＃冷拉实心圆钢；底盘轴承安装采用20４双排向心球高级轴承,具有可靠的中心直线度,使架体滑动时平衡、轻灵;即可单列移动也可多列同时移动。
３、制动装置每列均装有刹车制动装置，做到每一列均可锁定,查阅资料和存放文件时能确保人身安全,存取更安全;每一组合团体均有总锁装置,做到每个组合团体都可锁定,防盗能力更能，保密程度更高４、密封装置每列的接触面均有缓冲及密封装置基部有防尘板，底部有防鼠板，合拢后无缝隙，具有良好的防尘、防鼠、防火等功能５、表面处理表面处理：所有工部件的表面处理必须是热固性粉末喷涂，200℃高温固化为成品喷塑要求：厚度0．2～0．２5mm，冲击强度≥4N／ｍ,附着力一级．6、制造要求（1)、焊接：凡需焊接的部位应焊接牢固,焊点均匀，焊痕调试不大于1ｍm，焊点间距应控制在1０0mm以内焊痕表面波纹平整,不得出现焊焦、焊穿现象.(2）、冲压件:必须平整无毛刺,不允许有裂痕,冲压尺寸的误差应控制在±2．0mm之内3)、折弯:折弯必须到位,以确保工件折弯所需角度，其邻边垂直度、平等度应控制在≤１．5mm内.（4)、涂层表面：应平整光滑,色泽均匀一致，不允许有流挂、起粒、皱皮、露底、剥落、伤痕等外观缺陷７、载重性要求（1）搁板载重:单面搁板上均布载重４0ｋg,双面为80ｋg,最大挠度为3mｍ,2４h卸载后，不得裂纹,永不变形。
2)全负载载重：每标准节（六层双面搁板）负载(每块单面搁板均布载重40ｋg）保持24小时以后的情况下，架体、立柱不应不明显变形,架体不应产生倾倒现象.(3）载重运行：在全负载的情况下，各列密集架在手动操纵下，都应运行自如，不得有阻滞现象.每标准节手动摇力应不大于12Ｎ（每列密集架的手柄摇力为：12N×标准节数）4）载重稳定性：在受全部载荷二十分之一外力（沿X、Y轴两个方向的水平外力）的作用反复100次以后,取消外力,架体所产生的倾斜不得大于总高的百分之一支架、立柱不得有明显变形十二安装要求：１、各部安装应牢固可靠，无松动现象,各结构件和架体无明显变形，架体无倾斜现象每标准节组合后外形尺寸（长、宽、高）的极限偏差为不大于正负２mm２、标准架组装后，侧面板与中腰带的对缝处的间隙不大天２mm．３、门缝间隙在工装保障的前提下，均匀一致在１～2ｍm之间4、导轨安装后,单根导轴的直线度为大于10mm/ｍ,5m中不大于２.0mｍ．两根导轴水平高度偏差不大于10mm/ｍ,全长不大于2.０mm.两根导轨宽度之间的平行度偏差不大于10ｍm/ｍ，全长不大于2．０ｍm,导轨对接处高低差不大于0.３mm密集架部分装置的。
