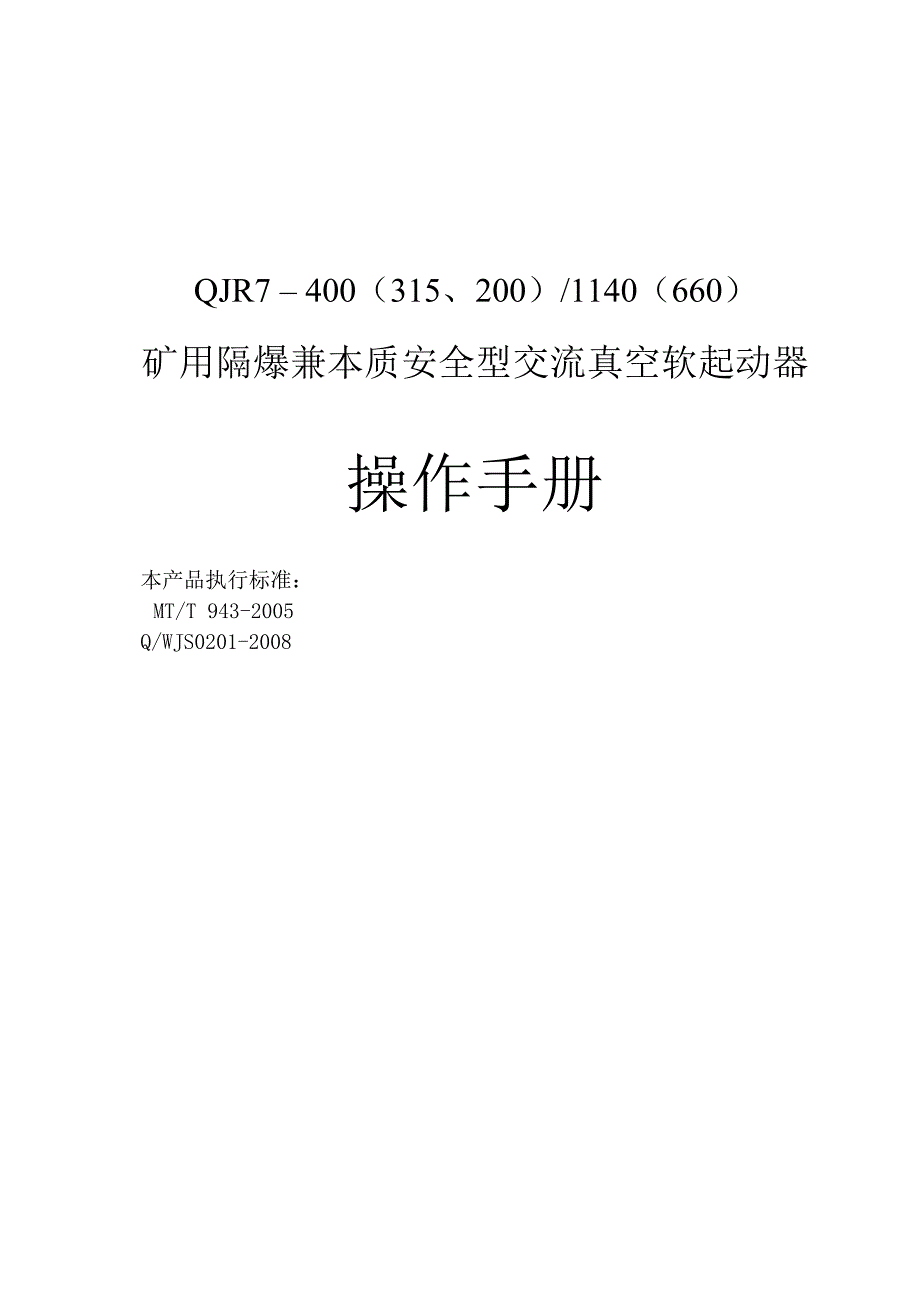

上海伟肯实业有限公司 QJR7型矿用隔爆兼本质安全型交流真空软启动器操作手册QJR7 – 400（315、200）/1140（660）矿用隔爆兼本质安全型交流真空软起动器操作手册本产品执行标准：MT/T 943-2005Q/WJS0201-2008上海伟肯实业有限公司2009年5月8日 目 录一、概述………………………………………………（2）二、主要功能特点……………………………………（2）三、主要技术指标……………………………………（4）四、型号、型式及规格………………………………（4）五、主要结构特征……………………………………（5）六、使用方法…………………………………………（5）七、调试注意事项……………………………………（31）八、用户须知…………………………………………（33）九、元件清单…………………………………………（34）十、电气原理图………………………………………（35）十一、电气接线图……………………………………（36）十二、外形尺寸图……………………………………（37）一 概述QJR7-400（315、200）/1140（660）矿用隔爆兼本质安全型真空交流软起动器（以下简称软起动器）是应用BENSHAW最新技术研制生产的新一代高新技术产品。
其微处理器控制单元采用原装BENSHAW产品，结合微处理器、电力电子控制技术和全数字速度控制，实现了交流电机的软起动功能，并且所有参数均中文显示软起动器起动时具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，最大限度消除了机械及电气冲击，延长了电机使用寿命，是液力耦合器及其它起动设备理想的更新换代产品，其技术含量能达到当今国际先进水平 本装置适用于含有爆炸性气体（甲烷）和煤尘的煤矿、选煤厂、港口码头、发电机等大负荷恶劣环境中大中型驱动设备软起动/直起动在交流50HZ，电压1140V或660V供电系统中，对400A以下电流的三相鼠笼电机进行软起动、全压起动等软起动器在下列条件下均能正常工作：海拔高度 ≤2000m环境温度 0～40℃相对湿度 ≤95%（+25℃）有沼气、煤尘爆炸性混合物的场所无显著振动和冲击振动的场地无明显破坏绝缘的气体或蒸汽的环境污染等级为3级以上二 主要功能特点2.1 主要功能2.1.1核心部件采用美国BENSHAW公司生产的全套产品。
微处理器、检测模块、保护模块，具有性能稳定，抗干扰能力强，运行可靠等特点2.1.2应用原理应用电力电子电器件实现电流、速度双闭环控制，具有软起动（电流控制方式、电压控制等方式）、直接起动等，均能满足风机、水泵、胶带输送机、刮板输送机等不同负载对象的控制要求2.1.3参数实现该软起动中所有参数连续可调，其中斜坡时间0～60s，起始电压0～100%Ue、初始电流1～8Ie，用户可以根据负荷情况控制电机预先给定的曲线平滑起动2.1.4电压控制通过对电流、转矩、功率的有效控制，避免了高起动转矩和过高的起动电流，一方面可以使工作机械不受电机起动过程中过大的加速转矩冲击，另一方面也使供电系统免受过大起动电流的冲击作用对加速转矩进行一定的限制与控制，大大减轻了作用在被传送物体上的机械应力，减小了工作机械和传动装置的零部件磨损，从而达到了减少维护工作量、提高工作安全性能和延长设备的使用寿命等功效2.1.5适用负载对于胶带输送机、刮板机等大惯量负载，不可避免有重载起动和压煤现象，本秀软起动器是专门为胶带输送机这类大惯量重负载设计的。
尤其适用于高起动频率、点动模式或重载起动的驱动场合并通过国家中小电机检测中心的软起动满负荷重载试验通过软起动器控制，有效抑制了胶带动态张力，减少胶带、胶带接头及减速器的磨损从而大大延长了胶带的使用寿命在风机和水泵方面也有效为广泛的使用，特别是在水泵上的使用，软启动和软停车功能消除了水泵的水锤现象，大大减少了水泵和系统的故障率，延长系统使用时间2.1.6保护性能起动器自身的自诊断和保护功能齐全，起动、停止过程中具有温度、欠压、过压、欠流、过流、缺相、线路故障、堵转、漏电、晶闸管故障等保护，因此，无论是外界还是内部产生的各类干扰、故障信号，都会因为上述保护功能的存在使得软起动器更为可靠运行2.1.7 报警指示报警指示功能与故障类型一一对应，大大减少维护、维修工作量2.1.8应用能力过负载能力强，最大允许额定电流115%长期运行，频率范围45～66Hz2.1.9安装维护结构简单，安装操作维护方便，它既可以就地控制，也能通过可编程序控制器（PLC）或其它设备对其进行远方控制2.1.10内部配置软起动本体内部装置为导轨手车式，手车本体具有互换性；主回路进出线，控制回路采用接插件连接方式，拔插简便快捷，维修维护方便。
2.2特点1.汉字液晶屏显示2.旁路运行在线保护监测3.可编程低速点动控制4.参数面板可调5.多种控制模式6.密码保护功能三 主要技术指标1.额定工作电压：交流1140V，660V（＋10% －25%）；2.额定工作电流：400A、315A、200A；3.在额定电压1140V、η*cosΦ=0.75时所控制电动机最大功率：460KW；4.本安回路电压：12V；5.本安回路最大电流：1.3A；6.软起动时最大电流过载倍数：8倍以下可调；7.额定频率：45～66Hz；8.软起动时间：1～150s；9.电流限制：0.5～8Ie；10.起动电压：0～100%Ue；11.工作制：8小时工作制或断续周期工作制；控制器在旁路工作时在线监控，12. 可做频繁或不频繁起动，建议频繁起动次数≤8次/小时；13.外形尺寸（L×B×H）：750mm×600mm×820mm，如图1所示14.冷却方式：自然冷却；15.通信方式：MODBUS RS485串行通讯；四 型式、型号与规格4.1型式矿用隔爆兼本质安全型：Exd[ib]I4.2型号及规格Q J R 7 — 400(315、200) /1140（660） 额定电压 额定电流 设计序号 软起动器 隔爆兼本质安全型 起动器五 主要结构特征图1说明：软起动器外形见图1：箱体分上下两部分，上部为接线腔，下部为主腔。
接线腔内有3个主回路进线接线柱[JF16接线端子]，3个主回路出线接线柱[JF16接线端子]，1个控制线接线端子[多芯接线柱]共有4个主回路电缆引入装置，最大引入电缆外径为Φ78mm；两侧共有5个控制线进线装置，最大外径是Φ12.9mm主腔内有芯架，芯架上安置有软起动器、可控硅组件、监控盒、旁路接触器、阻容保护、本安电源、电流互感器，芯架能很方便的拉出，以便现场检修维护开门时要注意：断电十分钟后方可开门！将旋转手柄放在转停标牌中间“停”的位置，箱体内的换向开关断电，10分钟后，先用平口镙丝刀插入联锁轴中，旋转联锁轴，松开锁紧机构，向上抬起偏心手把，即可拉开门关门时，先向上抬起偏心手把，推上门并关紧，按下偏心手把，用平口镙丝刀插入联锁轴中，旋转联锁轴，旋紧锁紧机构，门即关紧六 使用方法6.1 安装接线1.软起动器与电机及及其它开关连线之前,检查控制盒与可控硅连接线完好后,拨下控制变压器的进线插头，用万用表测量每相可控硅(即进出端子)之间电阻应大于100KΩ,绝对禁止用兆欧表测量。
测量完成后将变压器的插头插回原位，切勿插错位置 2 拆除软起动器内控制盒的接地线,打开接线腔,把进线L1、L2、L3与出线D1、D2、D3用导线短接，用500V兆欧表测量主回路与机壳的绝缘电阻应不小于50MΩ，检查完毕，将控制盒上的接地线接好，若发现绝缘下降，应及时处理 3 如图3所示,将软起动器串接在电机与其它开关之间图 2软起动器接线腔中的L1、L2、L3为进线端，与前一级开关相联；D1、D2、D3为出线端，与电机连接（接线端子见图4）D1D2D3图 4 4 软起动器出厂时工作电压设置为1140V（对于可以工作在额定电压为AC1140V的软起动器），用户可以根据自己的需要将工作电压调整到660V，只要把变压器一次侧接至660V即可，同时注意被控电机的电流要小于软起动器铭牌上的额定电流，其它线路不用变动绝对禁止将额定工作电压为AC660V的软起动器，用于AC1140V上！6.2 参数设定参数设定前请仔细阅本手册说明部分6.2.1软起动器内部参数介绍1.端子功能（1）N，L 控制电源AC120V（2）NO1，RC1，NC1故障继电器输出端子（可编程，见参数P42）（3）NO1，RC1，NC1故障继电器输出端子（可编程，见参数P43）（4）NO2，RC2，NC2速度到达继电器输出端子（可编程，见参数P44）（5）STAR 起动控制端子（6）DI1 开关量输入端子（可编程，见参数P39）（7）DI2 开关量输入端子（可编程，见参数P40）（8）DI3 开关量输入端子（可编程，见参数P41）（9）S/DICOM公用端子（10）DI2/D3COM公用端子（11）SA- SB+ SCOM RS485通讯用（12）MA-MB+MCOM SHLD 本秀专用控制器用（13）AOUT，COM，SHLD 模拟量输出端子（可编程，见参数P52）（14）AIN PWR AIN+，AIN- ，SHLD 模拟量输入端子（可编程，见参数P45～P49）（15）G1K1—G6K6可控硅控制。
