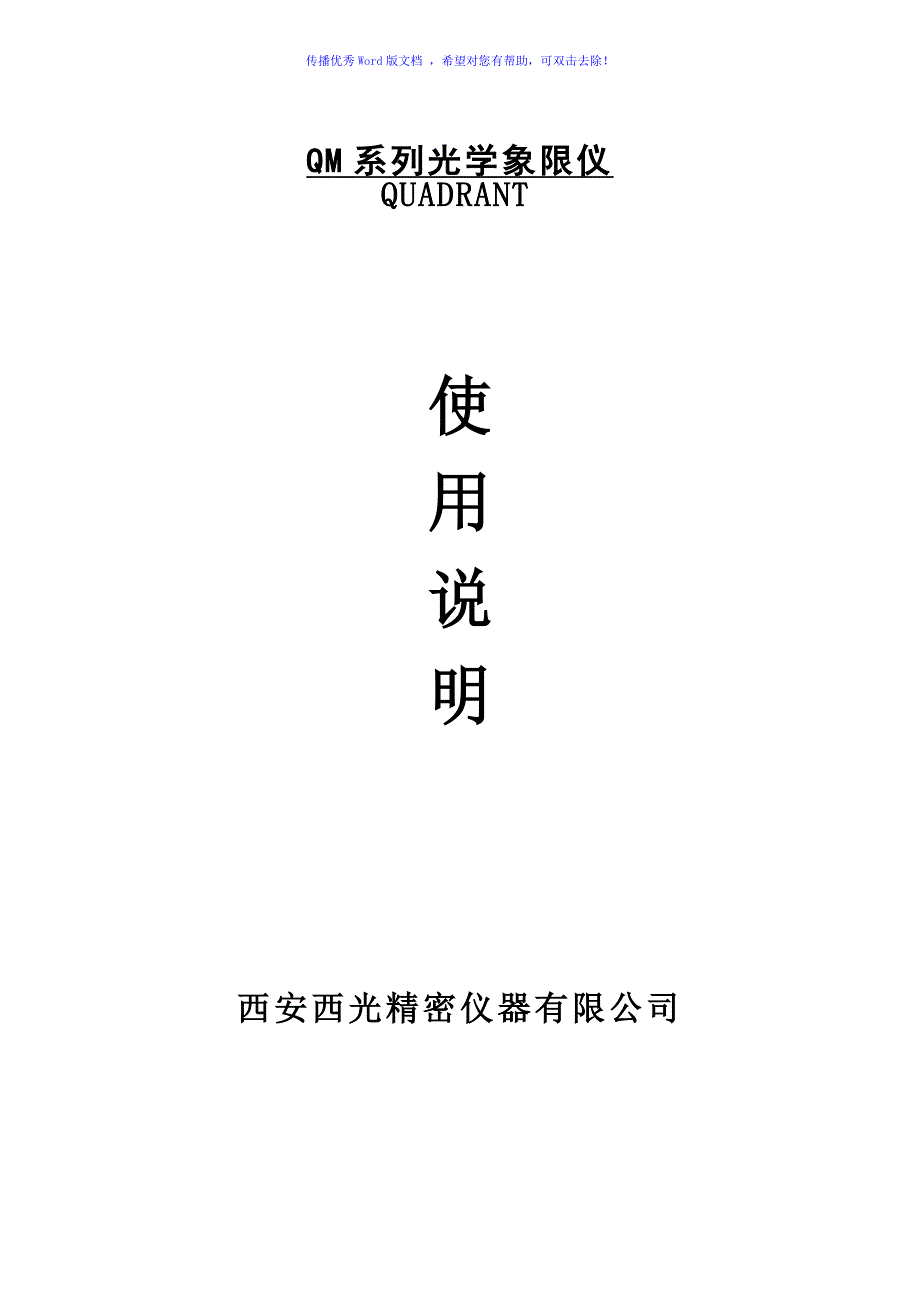

传播优秀Word版文档 ，希望对您有帮助，可双击去除！QM系列光学象限仪QUADRANT使 用 说 明西安西光精密仪器有限公司传播优秀Word版文档 ，希望对您有帮助，可双击去除！前 言尊敬的用户：感谢您选购和使用西安西光精密仪器有限公司生产的QM系列光学象限仪产品，它必将成为您工作的忠实伙伴光学象限仪是精密的光学仪器，正确的使用和保管对您的工作十分重要；因此，请您在使用仪器之前，仔细阅读使用说明书的全部内容，以便您掌握仪器正确的使用方法，避免发生故障欢迎您对我们的产品提出您宝贵的意见和建议如果您在使用本仪器过程中发现任何问题，请及时与我们联系，我们将尽快帮助您解决 西安西光精密仪器有限公司传播优秀Word版文档 ，希望对您有帮助，可双击去除！目 录一、 概述二、 主要技术参数三、 仪器全套设备四、 仪器各部分名称五、 仪器使用方法六、 仪器自检与校正七、 仪器维护和保养传播优秀Word版文档 ，希望对您有帮助，可双击去除！一、概述QM系列光学象限仪是用于测量平面、管或轴对于水平面之间倾斜角及装置角的仪器。
由于其使用方便，性能稳定，精度高等特点，以广泛用于造船业、军工、航空、制造业、及大型机械设备的安装象限仪所测的倾斜角由度盘确定，通过固定于象限仪分度盘上的显微镜读数其测量精度1′，但可用肉眼估读到1′的几分之一为了便于将象限仪安置于轴或管子上，在象限仪的底座上有一个V型槽象限仪上有两个水准器基本水准器即是在所有测量情况下都利用的纵向水准器辅助水准器，是在装置象限仪时检查其是否偏斜之横向水准器二、主要技术参数 参数 型号 QM100度盘刻度值1°显微镜分划板刻度值1′纵向水准器刻度值30″/2mm横向水准器刻度值3′/2mm角度测量范围±120°角度测量精度±30″外形尺寸150×85×138重量1.5kg1.三、仪器全套设备光学象限仪 一台仪器箱 一个防潮剂 一袋包装塑料袋 一个拨针 一支起子 一把毛刷 一只擦布（220×220mm） 一块说明书 一份产品合格证 一份产品保修卡 一份传播优秀Word版文档 ，希望对您有帮助，可双击去除！四、仪器各部分名称1. 显微镜2. 分度盘3. 锁紧螺钉4. 微动螺钉5. 底座6. 纵向水准器7. 横向水准器8. 指标 9. 支架10. 护板11. 螺帽12. 螺钉 五、使用方法1.角度测量为了测量平面、管或轴对于水平面的倾斜角，顺着被测的平面、管或轴安置好象限仪，松开锁紧螺钉3并旋转象限仪的分度盘2至纵向水准器6的水泡大致位于中央位置时为止。
锁紧螺钉3并用微动螺钉4将水准器的水泡准确地调至正中间所测的倾斜角的正负由指标8的刻线在分度盘上所对的角度正负确定，在通过显微镜在度盘上读取角度值（如图所示，此时有度盘度取的角度值为12°10′）2.按角度安装为了使平面、管或轴对水平面按规定的角度安装，松开锁紧螺钉3并转动象限仪的分度盘2至指标8的刻线与分度盘上我们所需之角度刻线对正为止锁紧螺钉3，一面通过显微镜观察，一面通过微动螺钉4将所需角度与游标（分划板）上相应的刻线对整如上图所示，即12°10′此后将象限仪安置在被测工件上，使横向水准器7的水泡位于中间位置，再倾斜工件使纵向水准器6的水泡位于中间为止，这就表明该工件已是按规定角度安装六、自检与校正传播优秀Word版文档 ，希望对您有帮助，可双击去除！1.自检将象限仪安置在完全光滑的，非常平稳的，尽可能与水平面近似的平面上，但不一定装在水平面上松开锁紧螺钉3，轻轻地旋转象限仪的分度盘2，视纵向水准器6的水泡大致位于中间位置上旋紧螺钉3，旋转微动螺钉4，将纵向水准器的水泡精确地调制正中，通过显微镜在度盘上读取读数并将它记录下来将象限仪水平回转180°放在原处，旋转微动螺钉4重新将水准器6的水泡准确调至正中，记取新的读数。
若象限仪确实校正的正确，则两次读数的绝对值应相同，符号相反如果读数的绝对值不相同，便说明象限仪不正确，需要校正其两次读数差的一半便是校准象限仪的平面与水平面之间的偏差例如：第一次读数 +1°20′第二次读数 －1°4′象限仪的精度差 [+1°20′+（－1°4′）]/2=+8′支撑平面与水平面之间的偏差[+1°20′－（－1°4′）]/2=+1°20′2.校正去下护板10，用拨针松开两边的螺帽11并用起子将另一边的螺钉放松，而将另一边的螺钉12拧紧，使度盘上的指示值改变属于所算出的误差值相等，但符号相反反复调整直到象限仪在水平回转180°前后两次读数的绝对值完全相符为止然后拧紧两边的螺帽12调整之后，将护板10装到原来的位置七、仪器维护与保养本产品属于精密光学仪器，结构比较复杂因此保管和维护好仪器，不但给您的工作带来方便，而且刻延长仪器寿命最大限度地发挥仪器作用因此，使用和保存都须倍加爱护小心1. 避免碰撞仪器和损伤仪器工作面，以免影响仪器的测量精度2. 当仪器上有灰尘时，须用毛刷清除；不得用手接触光学零件，外露光学件如有赃物，可用擦布或擦镜纸轻轻擦去。
3. 仪器不用时，应及时放入仪器象内，并保存在10℃～30℃★为了不断提高仪器的性能，仪器的外观和规格将有可能变化，请用户给予谅解 。
