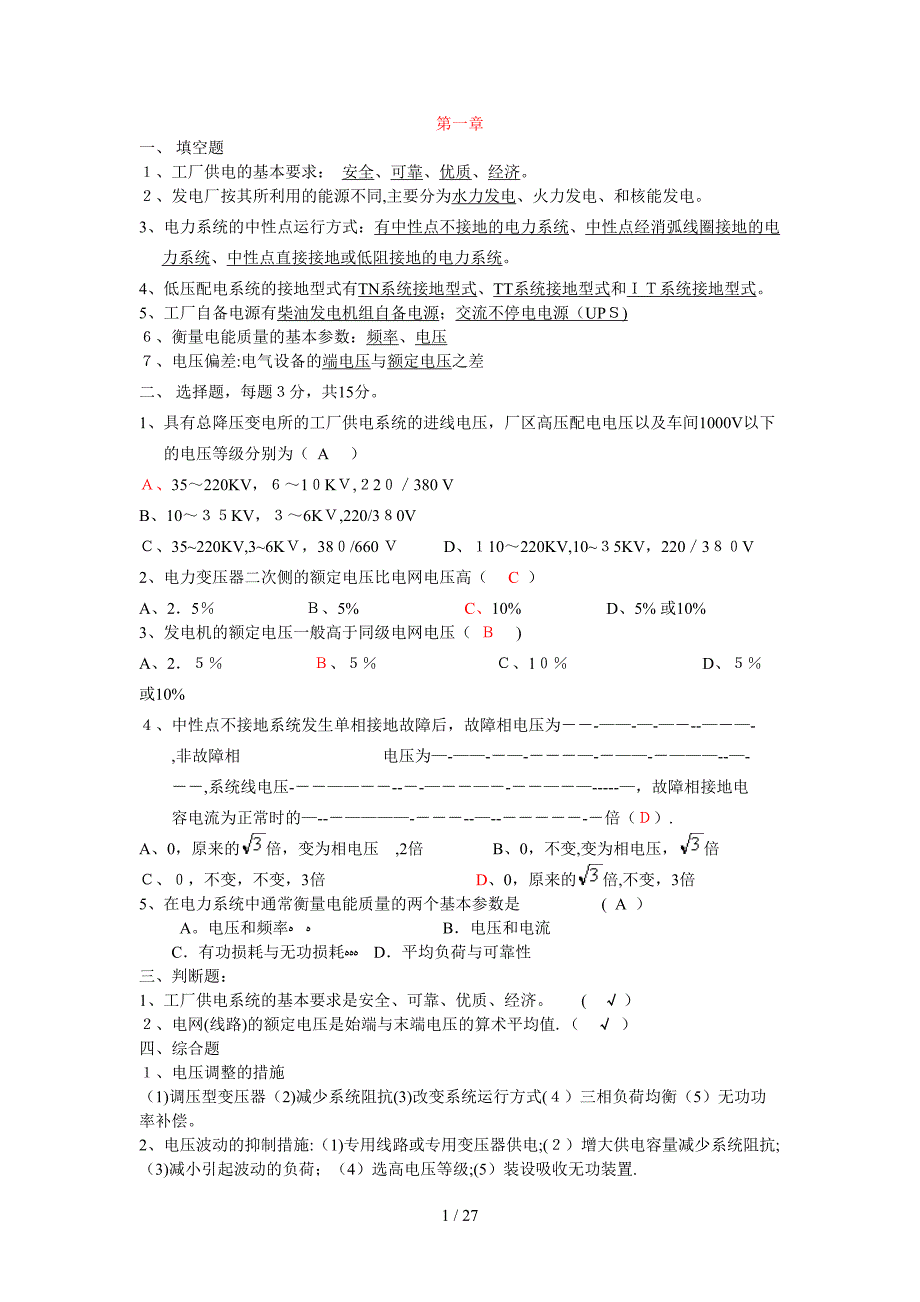

第一章一、 填空题１、工厂供电的基本要求： 安全、可靠、优质、经济２、发电厂按其所利用的能源不同,主要分为水力发电、火力发电、和核能发电3、电力系统的中性点运行方式：有中性点不接地的电力系统、中性点经消弧线圈接地的电力系统、中性点直接接地或低阻接地的电力系统 4、低压配电系统的接地型式有TN系统接地型式、TT系统接地型式和ＩＴ系统接地型式5、工厂自备电源有柴油发电机组自备电源；交流不停电电源（UPＳ)６、衡量电能质量的基本参数：频率、电压７、电压偏差:电气设备的端电压与额定电压之差 二、 选择题，每题３分，共15分1、具有总降压变电所的工厂供电系统的进线电压，厂区高压配电电压以及车间1000V以下的电压等级分别为（ A ）Ａ、35～220KV，６～1０KＶ,２2０／380 V B、10～３５KV，３～6KＶ,220/3８0VＣ、35~220KV,3~6KＶ，38０/660 Ｖ D、１10～220KV,10~３5KV，220／3８０V2、电力变压器二次侧的额定电压比电网电压高（ C ）A、2．5％ Ｂ、5% C、10% D、5% 或10%3、发电机的额定电压一般高于同级电网电压（ Ｂ )A、2．５％ Ｂ、５％ Ｃ、1０％ D、５％ 或10%４、中性点不接地系统发生单相接地故障后，故障相电压为－－-——-—-—－--—－—-,非故障相 电压为—-——-－—-－－－—-－——-－———--—-－－,系统线电压-－－——－－--－-—－－—－-－－—－—-----—，故障相接地电 容电流为正常时的—--－————-－－－--—--－－－－－-－倍（Ｄ）.A、0，原来的倍，变为相电压 ,2倍 B、0，不变,变为相电压，倍Ｃ、０，不变，不变，3倍 D、0，原来的倍,不变，3倍5、在电力系统中通常衡量电能质量的两个基本参数是 ( A ） A。
电压和频率ﻩ ﻩ B．电压和电流C．有功损耗与无功损耗ﻩﻩﻩ D．平均负荷与可靠性三、判断题：1、工厂供电系统的基本要求是安全、可靠、优质、经济 ( √ ）２、电网(线路)的额定电压是始端与末端电压的算术平均值.（ √ ）四、综合题１、电压调整的措施（1)调压型变压器（2)减少系统阻抗(3)改变系统运行方式(４）三相负荷均衡（5）无功功率补偿2、电压波动的抑制措施:（1)专用线路或专用变压器供电;(２）增大供电容量减少系统阻抗;（3)减小引起波动的负荷；（4）选高电压等级;(5）装设吸收无功装置.3、中性线(N线）的功能：ﻩ(1）用来接用额定电压为系统相电压的单相用电设备；(2）用来传导三相系统中的不平衡电流和单相电流；（3)减小负荷中性点的电位偏移４、保护线（PE线）的功能：它是用来保障人身安全、防止发生触电事故用的接地线系统中所有设备的外露可导电部分（指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等)通过保护线接地,可在设备发生接地故障时减少触电危险 5、保护中性线（PEN线)的功能：它兼有中性线（N线)和保护线（PＥ线）的功能。
这种保护中性线在我国通称为“零线”，俗称“地线” 五、复习思考题1、工厂供电对工业生产有何重要意义，对工厂供电有哪些基本要求工厂所需电能的供应和分配;在产品中所占成本低生产自动化后增加产量、提高质量、减轻劳动强度 供电中断，会引起设备损坏，可能发生人身事故基本要求：安全、可靠、优质、经济.２、工厂供电系统包括哪些系统，变电所和配电所的任务有什么不同，什么情况下可采用高压深入负荷中心的直配方式工厂供电系统包括：电网输入进线、配电、输电、用电设备；第二章一、 填空题1、工厂电力负荷的分一级负荷、二级负荷、三级负荷2、工厂用电设备的工作制分为连续运行工作制,短时工作制,断续周期工作制3、负荷曲线：一组用电设备功率随时间变化关系的图形4、计算负荷P3０:全年负荷最大的工作班内，消耗电能最大的半小时的平均功率5、尖峰电流 是指持续时间1－2S的短时最大负荷电流(电动机起动时出现)6、发电厂（发电站）:将自然界蕴藏的各种一次能源转换为电能（二次能源）的工厂.二、 选择题,每题３分，共１5分ﻫ1、在配电设计中，通常采用( B ）的最大平均负荷作为按发热条件选择电器或导体的依据ﻫＡ、２0miｎ B、3０ｍin C、６0ｍiｎ D、９０ｍin２、尖峰电流指单台或多台用电设备持续时间为（ Ａ ）左右的最大负荷电流。
ﻫA、１～２s Ｂ、５～6s C、１5～20ｓ Ｄ、３0~40s ３、在求计算负荷P30时，我们常将工厂用电设备按工作情况分为：（ C )A、金属加工机床类，通风机类,电阻炉类B、电焊机类,通风机类，电阻炉类C、连续运行工作制,短时工作制,断续周期工作制D、一班制，两班制，三班制 4、工厂供电中计算负荷Ｐ30的特点是（ D )A、真实的，随机变化的 B、假想的，随机变化的Ｃ、真实的，预期不变的最大负荷 D、假想的，预期不变的最大负荷5、电焊机的设备功率是指将额定功率换算到负载持续率为（ D ）时的有功功率A、1５％ B、25% C、５0％ D、１00％6、吊车电动机组的功率是指将额定功率换算到负载持续率为( B ）时的有功功率A、15% B、２５% C、50％ Ｄ、１0０%７、用电设备台数较少,各台设备容量相差悬殊时,宜采用( A ),一般用于干线.配变电所的负荷计算A、二项式法 B、单位面积功率法 C、需要系数法 D、变值需要系数法ﻫ８、用电设备台数较多，各台设备容量相差不悬殊时,国际上普遍采用_＿_____,来确定计算负荷。
Ｃ ) A、二项式法 B、单位面积功率法 Ｃ、需要系数法 Ｄ、变值需要系数法９、中断供电将造成人身伤亡，政治、经济上造成重大损失，重大设备损失、重大产品报废、用重要原料生产的产品报废的电力负荷是( A ） A.一级负荷 Ｂ二级负荷 C三级负荷 D．四级负荷10、若中断供电将在政治、经济上造成较大损失，如造成主要设备损坏、大量的产品报废、连续生产过程被打乱，需较长时间才能恢复的电力负荷是（ B ） Ａ．一级负荷 Ｂ.二级负荷 Ｃ．三级负荷 D．四级负荷三、判断题1、需要系数是P３0（全年负荷最大的工作班消耗电能最多的半个小时平均负荷）与Pｅ(设备容量）之比 ( √ ）2、二项式系数法适用于计算设备台数不多，而且各台设备容量相差较大的车间干线和配电箱的计算负荷. ( √ ）四、综合题１、计算短路电路阻抗时要注意：（1）在计算短路电路的阻抗时，假如电路内含有电力变压器时,电路内各元件的阻抗都应统一换算到短路点的短路计算电压法。
２）阻抗等效换算的条件：是元件的功率损耗不变2、已知某一班电器开关制造工厂用电设备的总容量为450０kＷ，线路电压为380V，试估算该厂的计算负荷需要系数Kd=0．３５、功率因数cosφ=075、tanφ＝０.88）(10分)解:P30 =Ｋd Pe=0.３5×4５0０=1575 kW（２分）Ｑ30＝ ｔanφP３0＝0．88×1575=１3８6 kｖar(２分）Ｓ30= P３0 /ｃosφ=2098 KVA(3分)I30= S30／（Ｕ）=2098/（0．3８）＝31877 Ａ(3分）3、已知某机修车间金属切削机床组，拥有380V的三相电动机７．5 ＫＷ3台，４ KＷ ８台，３ KW17台,１.5 KW１０台（需要系数Kd=02、功率因数cosφ=０．5、ｔanφ=１.7３）试求计算负荷10分）解:总容量:Pe＝∑Pei=１20.5kW （2分）有功计算负荷：Ｐ３0 ＝Kｄ Ｐe=0２×１２0．5kW =２41kW (２分)无功计算负荷：Q3０= tanφP３0=173×２4.1kW =41．７ ｋvar （2分)视在计算负荷:S30＝ P30 /cosφ=4８．2 ＫVA (2分）计算电流:I３０= S30／（U）= 7３.2Ａ （2分）4、某机修车间3８0V线路上，接有金属切削机床电动机20台共5０ＫＷ(其中较大容量电动机有７。
5 KW1台，4 KＷ 3台,2．2 KＷ7台;需要系数Kd=０．2、功率因数cosφ＝05、ｔanφ＝17３），通风机２台供3 KW（需要系数Kｄ=０8、功率因数cosφ＝08、tanφ＝0.75），电阻炉1台2 ＫW(需要系数Ｋd=0.７、功率因数ｃoｓφ＝1、tanφ=0）,同时系数(K∑P=０．９５，Ｋ∑q=０．９7）试计算该线路上的计算负荷.解:（1）金属切削机床组:P30(１）=Kd Pe=0.2×50ＫW=10KＷＱ30(1)= tanφＰ3０（1）=173×1０KＷ=17．3Ｋｖaｒ(２）通风机组：P30(２）＝Kｄ Pe＝０．8×３KＷ＝24KWＱ3０（2)= tａnφＰ30(２）＝０75×2.４KW=１.8Ｋｖａr(３）电阻炉：P3０（3）=Kd Ｐe=0.7×2KW=1.4KWQ３0（3)= ｔanφP30（２)=0总计算负荷为：P30=K∑P Ｐ30.i=0.95×（１0+2.4+１．4) KW ＝1３. 1 ＫWQ３0=Ｋ∑q Q3０i=0.97（17.3+1.8） Kvar=１８.5 KvarＳ30= P3０ /ｃosφ=２2.7 KVAI30＝ S3０/(U）=2２．７／（0.３8)=3４.5A5、某动力车间３80V线路上,接有金属切削机床电动机20台共50KＷ，其中较大容量电动机有7.5 KW1台,4 KW 3台,(b＝0．1４、ｃ=0.4、ｘ=3、cosφ=０。
5、tanφ＝1.73）.试求计算负荷1０分）解：总容量：Ｐe= ５0KW （2分）x台最大容量的设备容量：Px=7．5 ＫW+4KW×2=15．5 ｋW（2分)有功计算负荷：P3０ = b Pe+ ｃ Px=132 ｋＷ（２分）无功计算负荷：Ｑ3０= ｔaｎφP30=22．8kW（1分)视在计算负荷:S３0＝ P30 /coｓφ=26４ kＷ（1分）计算电流:Ｉ３0= Ｓ3０/(U）=４１.６ A（２分）6、某机修间380V线路上,接有金属切削机床电动机20台共５0KＷ，其中较大容量电动机有7.５ KＷ1台，4 KＷ 3台，2.2 ＫW７台,(b=0.14、ｃ=0．4、ｘ=5、ｃｏsφ=0.5、ｔanφ=1．73）试求计算负荷10分）解:总容量:Ｐe＝5０ｋW （2分）ｘ台最大容量的设备容量:Px=75 KＷ+4KW×３+２．２ K。
