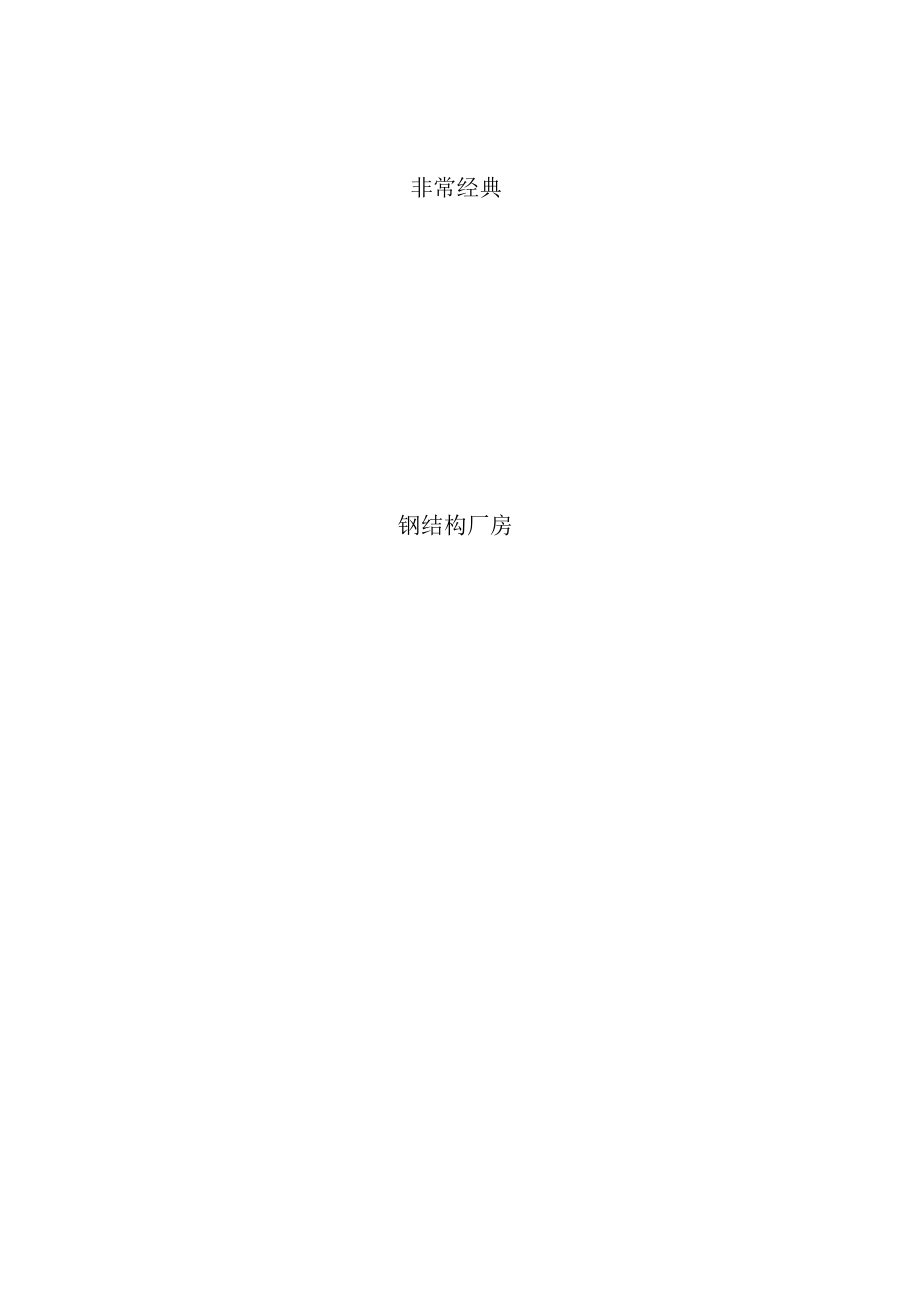

非常经典钢结构厂房精品文档目录第一卷 概况 4第一章 1.1 编制依据 4第二章 1.2 工程概况 4第三章 1.3 主要技术规范、规程 5第四章 1.4 施工条件 5第五章 1.5 工程特点 6第二卷 主要工程数量 7第三卷 施工组织及进度安排 10第一章 3.1 施工组织机构框图及主要施工管理人员表 10第二章 3.2 施工队伍部署及任务划分 11第三章 3.3 主要施工机具及劳动力配备 11第四章 3.4 工程总体进度安排 14第四卷 临时工程 17第一章 4.1 安排原则 17第二章 4.2 现场协调 17第三章 4.3 临时水电及通讯 17第五卷 主要工程施工方案和施工技术措施 18第一章 5.1 施工准备 18第二章 5.2 土建工程施工 19第三章 5.3 钢结构及围护施工 31第一节 5.3.1 主构件制作 31第二节 5.3.2 屋面檩条、墙面檩条制作 39第三节 5.3.3 其它附件制作 40第四节 5.3.4 彩板的选型、加工 41第五节 5.3.5 钢结构、围护门窗安装 42第四章 5.4 水、电、暖施工 50第一节 5.4.1 电力工程 50第二节 5.4.2 给排水、采暖、动力管道施工方案及技术措施 61第六卷 工程创优规划和工程质量保证措施 67第一章 6.1 工程质量创优目标 67第二章 6.2 质量创优制度 67第三章 6.3 质量保证体系 68第四章 6.4 保证质量主要施工技术措施 69第一节 6.4.1 土建工程 69第二节 6.4.2 钢结构工程 70第三节 6.4.3 水、电、暖及动力管道工程 71第七卷 工期、安全保证措施 72第一章 7.1 保证工期的主要措施 72第一节 7.1.1 组织措施 72第二节 7.1.2 技术措施 73第二章 7.2 安全保证措施 74第一节 7.2.1 指导思想 74第二节 7.2.3 安全生产责任制 74第三节 7.2.4 安全生产教育 74第四节 7.2.5 主要安全技术措施和保证制度 75第五节 7.2.6 消防、治安措施 77第六节 7.2.7 安全技术检查制度 78第八卷 环境保护及文明施工 79# 欢迎下载 。
第一卷 概况1.1 编制依据1.1.1 南京浦镇车辆厂铝合金车体及总装厂房工程施工招标文件、设计图纸、工程量清单；1.1.2 现行建安工程施工及验收规范、工程质量检验评定标准；1.1.3 现场调查资料；1.1.4 相关工程施工经验1.2 工程概况本工程为南京浦镇车辆厂城市轨道交通车辆国产化项目铝合金车体及总装厂房，总建筑面积10757.68m 2（其中包括淋雨试验棚 914.76m2）占地面积为 11800m2 以上厂房位于江苏省南京市浦口区顶山镇龙虎巷 5 号浦厂主厂区内该厂房长 228m， 钢结构中间设置两道伸缩缝， 1# ~12#柱为三连跨 57m（ 18m+24m+15）m ,12#~39#柱为两连跨 42m（ 18m+24m） , 柱间距 6m，柱顶标高14.5m,其车体厂房采用天窗采光、排气三台行吊，其中10t 两台， 5t 一台；总装厂房行吊三台，其中 20t 两台， 5t 一台，淋雨试验棚一台 5t 行吊厂房结构型式为实腹式门式钢架，钢材采用 16Mn Q235-AF,高强度螺栓采用 H-T-B （10.9 级）承压型高强度螺栓屋面、墙体橡条均采用C型钢橡条，1.2m以下采用M5.0混合砂浆砌筑粘土空心砖， 1.2m 以上采用复合彩板围护。
基础采用打入钢筋混凝土预制方桩1.3 主要技术规范、规程1) 《地基与基础工程施工及验收规范》2) 《混凝土结构工程施工及验收规范》3) 《建筑装饰工程施工及验收规范》4) 《钢结构工程施工及验收规范》5) 《建筑桩基规范》6) 《屋面工程技术规范》7) 《建筑工程质量检验评定标准》8) 《钢结构工程质量评定标准》9) 《采暖及卫生工程施工及验收规范》10) 《建筑电气安装工程质量检验评定标准》11) 《门式刚架轻型房屋钢结构技术规程》12) 《建筑结构焊接规程》1.4 施工条件该厂房工程位于南京浦镇车辆厂主厂区内， 在老厂房上拆旧建新， 两侧均有厂房 施工区域比较狭窄， 必须加强现场施工工序的合理安排，按流水作业的方式组织施工现场拆迁平整已完成，施工用水、用电已接通，具备了开工条件1.5 工程特点（ 1）本工程涉及到土建、钢结构、水、电、暖、动力管道安装等专业，工程交叉重叠施工作业多 2）桩基础数量大，工期短，预制、打桩是本工程工期的控制关键，开工伊始必须予以重视 3）钢结构构件制作标准高、要求严，投入设备多，应在工厂内制作，增加运输工作量 4）施工现场与原有建筑物、厂房较近，施工时需做好周围建筑物、电线、电缆等的安全防护工作。
5）本工程在南京浦镇车厂辆主厂区内拆旧建新，场地狭小，施工干扰大，故在施工时要加强对职工的安全教育，做好现场文明施工和防火工作精品文档第二卷主要工程数量根据业主提供的工程数量清单，整理汇总主要工程数量如下序号工程项目单位数量备注一土建1预制C40钢筋混凝土方桩3 m2打桩3 m3C20钢筋混凝土承台3 m4C20钢筋混凝土梁3 m5地面2 m6C20钢筋混凝土地沟3 m7预埋铁件t8预埋螺栓t二钢结构及围护1钢柱t2钢屋面梁t3钢吊车梁t4钢天窗架t5钢支架t6钢橡条t7彩板屋卸2 m8彩板墙体2 m序号工程项目单位数量备注9彩板天沟2 m10彩板门2 m11铝合金窗2 m三电力照明安装1低压开关柜台2动力配电柜台3照明配电柜台4非标箱台5负荷开关个6梯形桥架m7电缆敷设m8钢管m9铜母线m10电线m11电缆m12滑触线m13工厂灯套14低压照明灯个四给排水1镀锌钢管m2消火栓套3管道支架t4阀门个序号工程项目单位数量备注5水表组6铸铁管m五动力管道1无缝钢管m2焊接钢管m3阀门个4压力表块5油水分离器个六采暖1散热器组2镀锌钢管m3疏水器组成组4过滤器个5管道支架t#欢立下载精品文档第三卷施工组织及进度安排3.1 施工组织机构框图及主要施工管理人员表3.1.1 施工组织机构框图3.1.2 主要施工管理人员表拟在本工程投入的主要管理人员表（姓名、主要资历及承担过的项目另见招标文件）序 号拟任职务姓名职称主要资历及承担过的项目1项目经理经济师2项目副经理高级工程师3项目总工高级工程师4工程技术部部 长工程师5土建工程师工程师6结构工程师高级工程师7焊接工程师高级工程师8电气工程师助理工程师9暖通工程师助理工程师10物资设备部部 长工程师11安全质量部部 长工程师12安全工程师助理工程师13计划财务部部 长经济师14工程试验室主 任工程师15综合办公室主 任经济师3.2 施工队伍部署及任务划分项目经理部拟设在浦镇车辆厂厂区内， 经理部负责按项目法管理组织施工，并建立工程创优、进度控制、安全生产等责权利相结合的管理 机制。
根据本工程特点，拟设 3个项目队，队伍布置及任务划分为： 土建项目队：负责桩基、混凝土及砌筑工程等项目的施工钢构项目队：负责钢构件的制作、安装，以及屋面、墙体、门窗等项 目的制作、安装工作水电项目队：负责电力、给排水、采暖及动力管道等的安装工作3.3 主要施工机具及劳动力配备3.3.1 主要施工机具配备表序号设备名称数量规格型号出厂日期备注一制造加工设备1直条火焰切割机2H钢组立机3龙门焊机4翼缘矫正机5端头切割机6碳弧气刨7开坡口机8折弯机9剪板机10摇臂钻11立钻12磁力祐13交流焊机14硅整流焊机15气体保护焊机16仿型切割机17半自动切割机18空气压缩机19车床20牛头刨床21等离子气割机22自动远红外电焊条烘干机23行车24行车25数控坐标钻床26压力a27铳边机28包边机29钢板瓦成型机30C型橡条成型机31喷抛丸机32二起重运输设备33汽车起重机34汽车起重机35汽车起重机#求迎下载精品文档36履带吊37自卸汽车三基础施工设备38打桩机39打桩机40搅拌机41。
