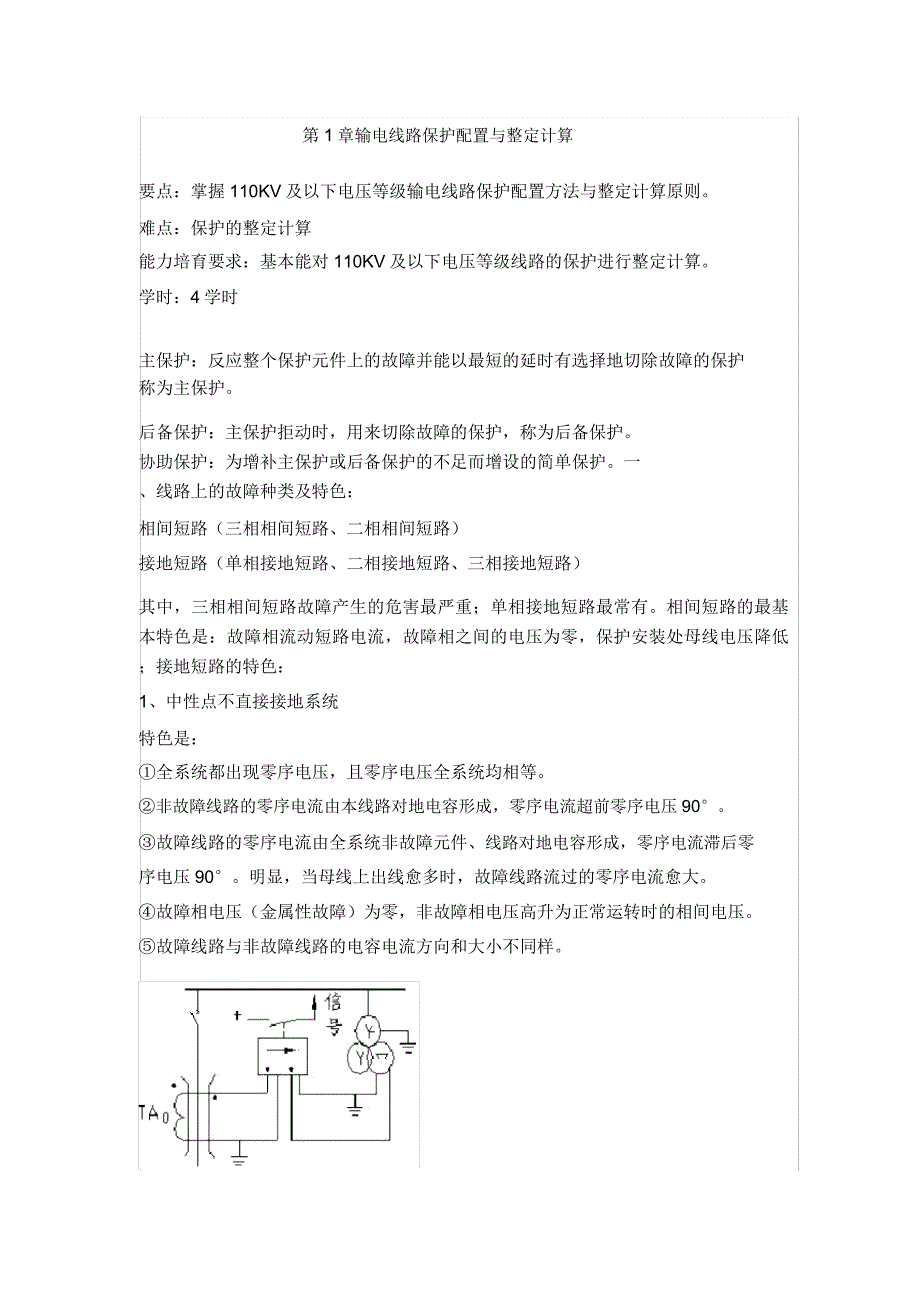

第1章输电线路保护配置与整定计算要点：掌握110KV及以下电压等级输电线路保护配置方法与整定计算原则难点：保护的整定计算能力培育要求：基本能对110KV及以下电压等级线路的保护进行整定计算学时：4学时主保护：反应整个保护元件上的故障并能以最短的延时有选择地切除故障的保护称为主保护后备保护：主保护拒动时，用来切除故障的保护，称为后备保护协助保护：为增补主保护或后备保护的不足而增设的简单保护一、线路上的故障种类及特色：相间短路（三相相间短路、二相相间短路）接地短路（单相接地短路、二相接地短路、三相接地短路）其中，三相相间短路故障产生的危害最严重；单相接地短路最常有相间短路的最基本特色是：故障相流动短路电流，故障相之间的电压为零，保护安装处母线电压降低；接地短路的特色：1、中性点不直接接地系统特色是：①全系统都出现零序电压，且零序电压全系统均相等②非故障线路的零序电流由本线路对地电容形成，零序电流超前零序电压90°③故障线路的零序电流由全系统非故障元件、线路对地电容形成，零序电流滞后零序电压90°明显，当母线上出线愈多时，故障线路流过的零序电流愈大④故障相电压（金属性故障）为零，非故障相电压高升为正常运转时的相间电压。
⑤故障线路与非故障线路的电容电流方向和大小不同样因其中性点不直接接地系统中，线路单相故障能够反响零序电压的出现组成零序电压保护；能够反响零序电流的大小组成零序电流保护；能够反响零序功率的方向组成零序功率方向保护2、中性点直接接地系统接地时零序重量的特色：①故障点的零序电压最高，离故障点越远处的零序电压越低，中性点接地变压器处零序电压为零②零序电流的散布，主要决定于输电线路的零序阻抗和中性点接地变压器的零序阻抗，而与电源的数量和地点没关③在电力系统运转方式变化时，假如输电线路和中性点接地的变压器数量不变，则零序阻抗和零序等效网络就是不变的但电力系统正序阻抗和负序阻抗要跟着系统运转方式而变化，将间接影响零序重量的大小④对于发生故障的线路，两头零序功率方向与正序功率方向相反，零序功率方向实质上都是由线路流向母线的二、保护的配置小电流接地系统（35KV及以下）输电线路一般采纳三段式电流保护反响相间短路故障；因为小电流接地系统没有接地址，故单相接地短路仅视为异样运转状态，一般利用母线上的绝缘督查装置发信号，由运转人员“分区”停电找寻接地设施对于变电站来讲，母线上出线回路数许多，也波及供电的连续性问题，故一般采纳零序电流或零序方向保护反响接地故障。
对于短线路、运转方式变化较大时，可不考虑Ⅰ段保护，仅用Ⅱ段+Ⅲ段保护分别作为主保护和后备保护使用110KV输电线路一般采纳三段式相间距离保护作为相间短路故障的保护方式，采纳阶段式零序电流保护作为接地短路的保护方式对极个别特别短的线路，若有必需也能够考虑采纳纵差保护作为主保护注意：1、在两侧电源的输电线路上，当反方向短路时，假如保护可能失掉选择性的话，就应当增设方向元件，组成方向电流保护2、变压器——线路组接线时，将线路视为变压器绕组的引出线，不再独自设置保护3、保护的配置没有定章，只需能反响对象上可能出现的全部故障且知足保护的四个基本要求的方案都能够，最经济的方案就是最好的不论那种保护，其敏捷度都应知足规程要求，不然应更换其余保护方式三、三段式电流保护的整定计算1、刹时电流速断保护整定计算原则：躲开本条线路尾端最大短路电流整定计算公式：式中：Iact——继电器动作电流Kc——保护的接线系数IkBmax——最大运转方式下，保护区尾端B母线处三相相间短路时，流经保护的短路电流K1rel——靠谱系数，一般取1.2～1.3I1op1——保护动作电流的一次侧数值nTA——保护安装处电流互感器的变比。
敏捷系数校验：式中：X1——线路的单位阻抗，一般0.4Ω/KM；Xsmax——系统最大短路阻抗要求最小保护范围不得低于15%～20%线路全长，才同意使用2、限时电流速断保护整定计算原则：不高出相邻下一元件的刹时速断保护范围所以保护1的限时电流速断保护的动作电流大于保护2的刹时速断保护动作电流，且为保证在下一元件首端短路时保护动作的选择性，保护1的动作时限应当比保护2大故：式中：KⅡrel——限时速断保护靠谱系数，一般取1.1～1.2；△ t——时限级差，一般取0.5S；敏捷度校验：规程要求：3、准时限过电流保护准时限过电流保护一般是作为后备保护使用要求作为本线路主保护的后备以及相邻线路或元件的远后备动作电流按躲过最大负荷电流整定式中：KⅢrel——靠谱系数，一般取1.15～1.25；Krel——电流继电器返回系数，一般取0.85～0.95；Kss——电动机自起动系数，一般取1.5～3.0；动作时间按阶梯原则递推敏捷度分别按近后备和远后备进行计算式中：Ikmin——保护区尾端短路时，流经保护的最小短路电流即：最小运转方式下，两相相间短路电流要求：作近后备使用时，Ksen≥1.3～1.5作远后备使用时，Ksen≥1.2注意：作近后备使用时，敏捷系数校验点取本条线路最尾端；作远后备使用时，灵敏系数校验点取相邻元件或线路的最尾端；4、三段式电流保护整定计算实例如下图单侧电源放射状网络，AB和BC均设有三段式电流保护。
已知：1）线路AB长20km，线路BC长30km，线路电抗每公里0.4欧姆；2)变电所B、C中变压器连结组别为Y，d11，且在变压器上装设差动保护；3）线路AB的最大传输功率为9.5MW，功率因数0.9，自起动系数取1.3；4）T1变压器归算至被保护线路电压等级的阻抗为28欧；5）系统最大电抗7.9欧，系统最小电抗4.5欧试对AB线路的保护进行整定计算并校验其敏捷度解：（1）短路电流计算注意：短路电流计算值要注意归算至保护安装处电压等级，不然会出现错误；两侧甚至多侧电源网络中，应取流经保护的短路电流值；在有限系统中，短路电流数值会随时间衰减，整定计算及敏捷度校验时，精准计算应取相应时间处的短路电流数值B 母线短路三相、两相最大和最小短路电流为：=1590（A）=1160（A）C母线短路电流为：E 母线短路电流为：整定计算①保护1的Ⅰ段定值计算工程实践中，还应依据保护安装处TA变比，折算出电流继电器的动作值，以便于设定最小保护范围的校验：=3.49KM知足要求②保护1限时电流速断保护按躲过变压器低压侧母线短路电流整定：与相邻线路刹时电流速断保护配合=1.15×1.25×840=1210A选上述计算较大值为动作电流计算值，动作时间0.5S。
敏捷系数校验：可见，如与相邻线路配合，将不知足要求，改为与变压器配合③保护1定限时过电流保护按躲过AB线路最大负荷电流整定：=501.8A动作时限按阶梯原则推此处假设BC段保护最大时限为1.5S，T1上保护动作最大时限为0.5S，则该保护的动作时限为1.5+0.5=2.0S敏捷度校验：近后备时：远后备时：注意：不可以作T1的远后备四、距离保护的整定计算相间距离保护多采纳阶段式保护,三段式距离保护整定计算原则与三段式电流保护基真同样.1、相间距离Ⅰ段保护的整定相间距离保护第Ⅰ段动作阻抗为：靠谱系数取0.8～0.85若被保护对象为线路变压器组，则动作阻抗为：假如整定阻抗角与线路阻抗角相等，则保护区为被保护线路全长的80%～85%2、相间距离Ⅱ段保护的整定相间距离Ⅱ段应与相邻线路相间距离第Ⅰ段或与相邻元件速动保护配合①与相邻线路第Ⅰ段配合动作阻抗为：式中：Kbmin——最小分支系数KⅡrel——靠谱系数，一般取0.8对于分支系数：助增分支（保护安装处至故障点有电源注入，保护丈量阻抗将增大）B、汲出分支（保护安装处至故障点有负荷引出，保护丈量阻抗将减小Znp1——引出负荷线路全长阻抗Znp2——被影响线路全长阻抗Zset——被影响线路距离Ⅰ段保护整定阻抗汲出系数是小于1的数值。
C、助增分支、汲出分支同时存在时总分支。
