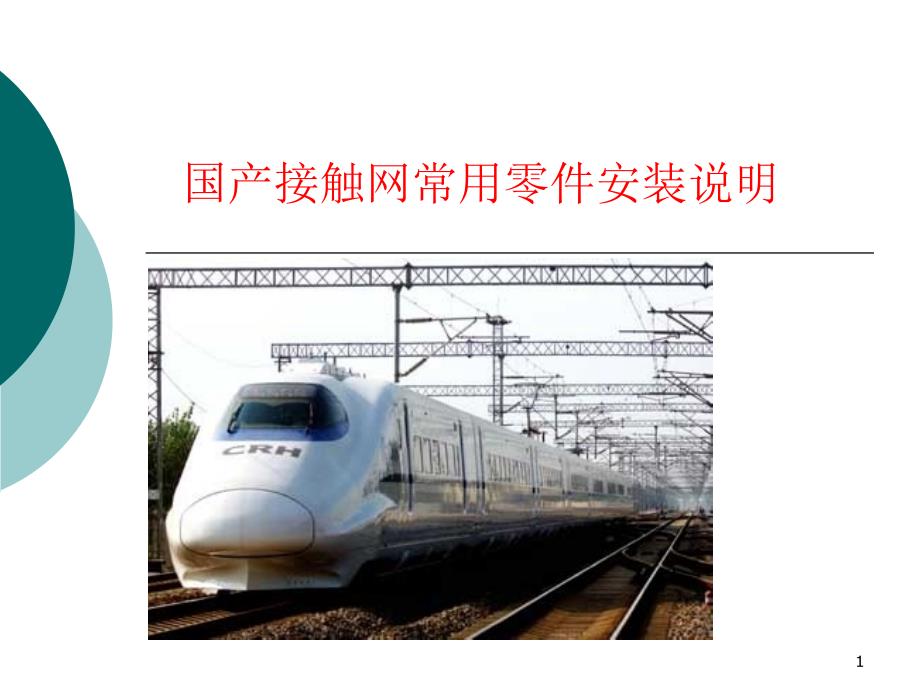

国产接触网常用零件安装说明 1 接触线吊弦线夹 1 用途用于截面积为85 120mm2的铜或铜合金接触导线的悬吊连接 2 重量0 12kg3 机械性能3 1最大垂直拉伸荷重为1 3kN 3 2滑动荷重 1 0kN 3 3紧固力矩为25N m 4 安装方法4 1适当松开螺栓 将线夹牙型卡入接触导线的线槽内摆正 4 2用扭矩扳手紧固螺栓至25N m 最后将背母紧固至25N m 5 注意事项5 1线夹牙型必须卡在接触线的线槽内 5 2紧固过程中不能咬扣 发热 5 3注意防松螺母的方向性 标记向外 5 4螺栓及背母的紧固力矩均应达到25N m 6 使用工具扭矩扳手 手钳 7 检查维护7 1定期进行检查 7 2螺栓不应有松动现象 7 3线夹与接触线夹持应牢固可靠 7 4吊弦线与线夹之间不应出现严重磨损 2 承力索吊弦线夹 1 用途用于承力索与接触线的悬吊连接 2 规格型号2 1铜承力索吊弦线夹型号型号适用线型L mm R mm 重量 kg T1TJ95456 50 10T2TJ120 TJ127478 00 122 2钢及铝包钢承力索吊弦线夹型号型号适用线型 L mm R mm 重量 Kg L111 13436 50 10L213 16478 00 12L316 204910 00 143 机械性能3 1最大垂直拉伸荷重为1 3kN 3 2滑动荷重 1 0kN 3 3紧固力矩为25N m 4 安装方法4 1适当松开螺栓 将线夹牙型卡入接触导线的线槽内摆正 4 2用扭矩扳手紧固螺栓至25N m 最后将背母紧固至25N m 5 注意事项5 1线夹牙型必须卡在接触线的线槽内 5 2紧固过程中不能咬扣 发热 5 3注意防松螺母的方向性 标记向外 5 4螺栓及背母的紧固力矩均应达到25N m 6 使用工具扭矩扳手 手钳7 检查维护7 1定期进行检查 7 2螺栓不应有松动现象 7 3线夹与接触线夹持应牢固可靠 7 4吊弦线与线夹之间不应出现严重磨损 3 横承力索线夹 1 用途用于接触网软横跨中截面积为50 80mm2横承力索上悬挂吊线 2 重量0 58kg 3 机械性能3 1滑动荷重 9 8kN3 2最大垂直工作荷重为7 9kN3 3紧固力矩为44N m 4 安装方法4 1将承力索镶入线夹本体的线槽内 再将U螺栓跨线穿入本体并压紧线索 4 2预紧螺母 再用扭矩扳手交替紧固螺母至44N m 5 注意事项5 1紧固时U螺栓应受力均衡 且不能咬扣 发热 5 2注意防松螺母的方向性 标记向外 6 使用工具扭矩扳手 手钳 7 检查维护7 1定期进行检查 7 2检查本零件与横承力索之间夹持应牢固 无滑动现象 7 3检查U螺栓 螺母应无松动 4 双横承力索线夹 1 用途用于接触网软横跨中截面积为70 80mm2双横承力索上悬挂吊线 2 重量0 71kg3 机械性能3 1滑动荷重 9 8kN3 2最大垂直工作荷重为7 9kN3 3紧固力矩为44N m 4 安装方法4 1将两根平行的承力索镶入线夹本体的两个线槽内 4 2再将U螺栓跨线穿入本体并压紧线索 4 3预紧螺母 再用扭矩扳手交替紧固螺母至44N m 5 注意事项5 1紧固时U螺栓应受力均衡 且不能咬扣 发热 5 2注意防松螺母的方向性 标记向外 6 使用工具扭矩扳手 手钳 7 检查维护7 1定期进行检查 7 2检查本零件与横承力索之间夹持应牢固 无滑动现象 7 3检查U螺栓 螺母应无松动 5 杵座鞍子 1 用途适用于接触网中悬挂截面积为50 240mm2的绞线 并与杵头零件连接 型号重量 kg 衬垫压块适用线型W1 02无无镀锌钢绞线L1 02铝有铝绞线 钢芯铝绞线或铝包钢绞线T1 06铜有硬铜绞线2 机械性能2 1握紧荷重 3 9KN2 2最大垂直破坏荷重为14 7kN2 3最大垂直工作荷重为4 9kN3 安装方法3 1取下弹性销 将杵头穿入球窝内 插入弹性销锁住 3 2卸下U螺栓 将绞线放入鞍子槽内 需要时根据线型放好相应的衬垫及压块 3 3再穿入U螺栓 装好平垫 弹垫并预紧 最后用扭矩扳手交替紧固螺母至25N m 4 注意事项4 1杵头 杵窝应接触良好 4 2压块应在U螺栓圆弧的中心 4 3紧固时U螺栓应受力均衡 且不能咬扣 发热 4 4注意防松螺母的方向性 标记向外 5 使用工具扭矩扳手 6 检查维护6 1定期进行检查 6 2杵头 杵窝 弹性销各位置应准确 6 3零件与绞线之间应无滑动现象 6 4U螺栓 螺母应无松动 6 钩头鞍子 1 用途适用于接触网中悬挂截面积为50 240mm2的绞线 并与铰环零件连接 型号重量 kg 衬垫压块适用线型W0 755无无镀锌钢绞线L0 790铝有铝绞线 钢芯铝绞线或铝包钢绞线T0 815铜有硬铜绞线2 机械性能2 1握紧荷重 3 9kN2 2最大垂直工作荷重为4 9kN3 安装方法3 1将钩头挂入连接件的闭口环内 3 2卸下U螺栓 将绞线放入鞍子槽内 需要时根据线型放好相应的衬垫及压块 3 3再穿入U螺栓 装好平垫 弹垫并预紧 最后用扭矩扳手交替紧固螺母至25N m 4 注意事项4 1压块应在U螺栓圆弧的中心 4 2紧固时U螺栓应受力均衡 且不能咬扣 发热 4 3注意防松螺母的方向性 标记向外 5 使用工具扭矩扳手 6 检查维护6 1定期进行检查 6 2钩头部分应无变形 6 3零件与绞线之间应无滑动现象 6 4U螺栓 螺母应无松动 7 悬吊滑轮 1 用途用于悬挂直径不大于19 6mm的承力索 型号重量 kg 适用线型T1 09硬铜绞线L0 98铝绞线 钢芯铝绞线或铝包钢绞线G1 22镀锌钢绞线2 机械性能垂直破坏荷重 18 00kN3 安装方法3 1将钩头套入定位环线夹或套管铰环的闭口环内 3 2卸下开口销 轮轴及轮 将承力索置于框架中间 3 3再把轮放入框架内使承力索卡入轮槽 3 4最后好装好轮轴 开口销 应确保轮轴卡入框架的小孔内 4 注意事项4 1吊勾转动灵活 4 2轮轴必须卡入框架的小孔内 5 使用工具扳手 手钳6 检查维护6 1定期进行检查 6 2钩头应无变形 6 3钩头上的螺母 开口销紧固应可靠 6 4滑轮转动应灵活 且无偏磨 脱槽现象 8 定位环线夹 1 用途用于接触网软横跨定位索上安装定位器或悬吊滑轮 2 重量0 69kg3 机械性能3 1滑动荷重 4 9kN3 2最大水平工作荷重为2 5kN3 3最大垂直工作荷重为4 9kN3 4紧固力矩为44 0N m4 安装方法4 1先将定位索镶入线夹本体的线槽内 与定位器相连时应使闭口环的缺口避开受力点 4 2再将U螺栓跨线穿入本体并压紧线索 预紧螺母 4 3再用扭矩扳手交替紧固螺母至44N m 5 注意事项5 1紧固时U螺栓应受力均衡 且不能咬扣 发热 5 2与定位器相连时应使闭口环的缺口避开受力点 5 3注意防松螺母的方向性 标记向外 6 使用工具扭矩扳手7 检查维护7 1定期进行检查 7 2检查本零件与定位索之间夹持应牢固 无滑动现象 7 3检查U螺栓 螺母应无松动 7 4零件与其它件连接部位不应有严重磨损 9 定位线夹 1 用途用于85 120mm2截面的铜或铜合金接触线的定位处 与各种定位器中的定位销钉套筒相连接 2 重量0 26kg3 机械性能3 1最大水平工作荷重为2 5kN3 2滑动荷重不小于1 5kN3 3紧固力矩为25N m4 安装方法4 1拆下螺栓 将定位销钉穿入有环夹板环内 把线夹牙型卡人接触线的线槽内 4 2注意水平荷重方向一定要安装正确 即有环夹板要装在接触线水平受力方向 并顶紧螺栓 4 3再用扭矩扳手交替紧固至25N m 再拧紧背母至25N m 5 注意事项5 1线夹牙型必须卡在接触线的线槽内 5 2紧固过程中不能咬扣 发热 5 3注意防松螺母的方向性 标记向外 5 4螺栓及背母的紧固力矩均应达到25N m 6 使用工具扭矩扳手 手钳7 检查维护7 1定期进行检查 7 2螺栓不应有松动现象 7 3与定位器连接部位应牢固可靠 10 支持器 1 用途用于定位装置中固定定位线夹2 规格 353 重量0 44kg4 机械性能4 1最大水平工作荷重为2 5kN4 2滑动荷重不小于4 9kN5 安装方法5 1卸下定位销钉 根据定位线夹类型确定 也可以不卸 将定位销钉装入定位线夹环内 再插入支持器本体圆筒内并上好开口销 5 2将本体套在定位管上 5 3调整好定位距离 将顶紧螺栓用扭矩扳手顶紧达44N m 最后拧紧背母 6 注意事项6 1顶紧螺栓应紧固可靠 6 2开口销安装正确 7 使用工具扭矩扳手 扳手 手钳8 检查维护8 1定期进行检查 8 2零件与定位管之间夹持应牢固 且无转动和滑动现象 8 3检查顶紧螺栓应顶紧牢固 8 4检查销钉及开口销应无异常现象 11 长支持器 1 用途用于定位装置中固定定位线夹2 规格 353 重量0 63kg4 机械性能4 1最大水平工作荷重为2 5kN4 2滑动荷重不小于4 9kN5 安装方法5 1卸下定位销钉 根据定位线夹类型确定 也可以不卸 将定位销钉装入定位线夹环内 再插入支持器本体圆筒内并上好开口销 5 2将本体套在定位管上 5 3调整好定位距离 将顶紧螺栓用扭矩扳手顶紧达44N m 最后拧紧背母 6 注意事项6 1顶紧螺栓应紧固可靠 6 2开口销安装正确 7 使用工具扭矩扳手 扳手 手钳8 检查维护8 1定期进行检查 8 2零件与定位管之间夹持应牢固 且无转动和滑动现象 8 3检查顶紧螺栓应顶紧牢固 8 4检查销钉及开口销应无异常现象 12 定位器 1 用途用于固定接触导线位置2 型号 重量机械性能型号G1G2G3材质Q235AQ235AQ235A重量 kg 1 382 082 4L mm 74510001200h mm 105150200最大工作荷重 kN 1 52 52 5耐拉伸荷重 kN 2 53 73 7耐压缩荷重 kN 1 52 52 53 安装方法3 1先把定位线夹用定位销钉和开口销与定位器套筒连接为一体 3 2再把定位器钩挂于定位环 长定位环或定位环线夹的闭口环内 3 3按定位线夹的使用方法夹住接触导线 3 4调整定位环的安装位置 使接触导线达到应调整的位置 4 注意事项定位套筒应与接触导线相垂直 5 使用工具手钳 扭矩扳手 扳手6 检查维护6 1应定期检查 6 2钩及套筒压接部位不应有松动现象 6 3各件连接部位不应有较明显的磨损情况 13 特型定位器 1 用途直线及半径为1000 4000m曲线的绝缘关节中心柱处接触线定位 2 重量7 11kg3 机械性能破坏荷重不小于3 9kN 4 安装方法一端先与定位线夹连接 将另一端定位钩从定位环扁口处挂于定位环圆环内 达到接触线定位的要求 5 检查维护定期检查零件的使用情况 各部位是否保持使用条件的要求 14 特型软定位器 1 用途用于曲线半径小于1000m的链形悬挂绝缘锚段关节中心柱处固定接触导线位置 2 重量8 15kg3 机械性能3 1最大工作荷重为1 5kN3 2耐拉伸荷重为2 3kN4 安装方法4 1将定位线夹与定位器套筒相连接 4 2再将定位环安装在该定位器另一端50mm处 4 3按定位线夹的使用方法夹住接触导线 再用双股 4 0铁线把定位环与腕臂连接起来 并调整距离 达到接触导线的定位要求 5 注意事项5 1定位套筒应与接触导线垂直 5 2铁线连接应牢固可靠 5 3定位环应距定位器管端头50mm 6 使用工具扳手 手钳7 检查维护定期进行检查 各连接部位应牢固可靠 15 软定位器 1 用途用于曲线半径小于800m中间柱 转换柱处固定接触导线位置 2 重量3 07kg3 机械性能3 1最大工作荷重为2 5kN3 2耐拉伸荷重为3 7kN4 安装方法4 1将定位线夹与定位器套筒相连接 4 2再将定位环安装在该定位器另一端50mm处 4 3按定位线夹的使用方法夹住接触导线 再用双股 4 0铁线把定位环与腕臂连接起来 并调整距离 达到接触导线的定位要求 5 注意事项5 1定位套筒应与接触导线垂直 5 2铁线连接应牢固可靠 5 3定位环应距定位器管端头50mm 6 使用。
