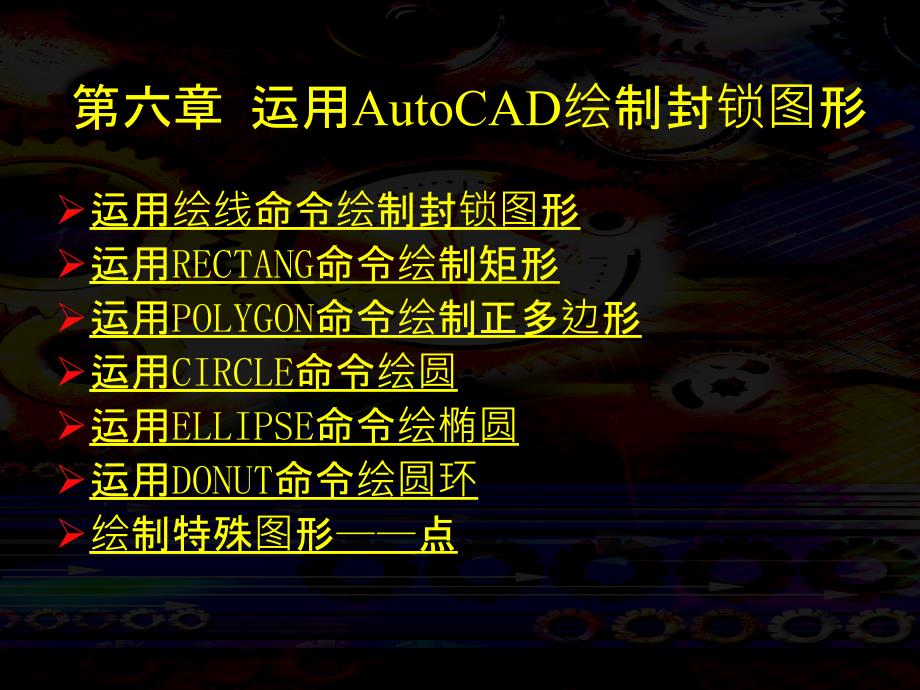

第六章 运用AutoCAD绘制封锁图形Ø运用绘线命令绘制封锁图形 Ø运用RECTANG命令绘制矩形Ø运用POLYGON命令绘制正多边形 Ø运用CIRCLE命令绘圆 Ø运用ELLIPSE命令绘椭圆 Ø运用DONUT命令绘圆环 Ø绘制特殊图形——点 运用绘线命令绘制封锁图形 Ø运用LINE命令绘制封锁图形 Ø运用PLINE命令绘制封锁图形Ø运用其他绘线命令绘制封锁图形 普通来说，封锁图形是指图形的起始点与终了点均在同一个点位置，且至少由3条边构成的图形在前面的章节中我们所引见的绘制直线、绘制弧线等图形都是没有封锁的，但是运用绘线命令依然可以绘制封锁的图形本节将简单引见运用绘线命令绘制封锁图形的方法 运用LINE命令绘制封锁图形 运用AutoCAD绘图最根本的一项绘图命令就是LINE命令，运用LINE命令不但可以绘制直线段，也可绘制具有封锁特性的图形 在第四章中引见LINE命令时，我们举了一个简单的实例，即绘制如图4-1所示的三角形，在命令行提示“指定下一点或 [闭合(C)/放弃(U)]:〞时，我们选择“闭合〞选项，然后，系统自动将直线的终了点与起始点重合，此时就构成了一个封锁的图形。
实践上，运用LINE命令绘制封锁图形，与前面章节中引见的运用LINE命令绘制直线段的方法是一样的，只不过在绘制闭合图形时，我们在命令行提示信息中选择了“闭合〞选项，从而使系统自动闭合图形，而不会出现误差 运用PLINE命令绘制封锁图形 运用运用PLINE命令绘制封锁图形与运用LINE命令绘制封锁图形方法类似，当用户指定了图形的多条边境后，在命令行中会给出“指定下一点或 [圆弧(A)/闭合(C)/半宽(H)/长度(L)/放弃(U)/宽度(W)]:〞提示信息，在该提示信息中选择“闭合〞选项即可绘制封锁的图形 其操作方法与运用LINE命令绘制封锁图形类似 运用其他绘线命令绘制封锁图形 运用在AutoCAD中，还有其他绘线命令具有绘制封锁图形的功能，如样条曲线〔SPLINE〕、修订云线〔REVCLOUD〕等命令 应留意绘制修订云线时，在命令行提示信息中没有“闭合〞选项只需在绘制过程中将云线的终了位置接近起始位置，系统会自动捕捉到起始点，从而将终了点与起始点进展重合，构成闭合 在AutoCAD中，绘弧命令不具有闭合功能，应留意区别绘线命令与绘弧命令的不同。
第六章 运用AutoCAD绘制封锁图形Ø运用绘线命令绘制封锁图形 Ø运用RECTANG命令绘制矩形Ø运用POLYGON命令绘制正多边形 Ø运用CIRCLE命令绘圆 Ø运用ELLIPSE命令绘椭圆 Ø运用DONUT命令绘圆环 Ø绘制特殊图形——点 运用RECTANG命令绘制矩形 Ø以指定角点方式绘制矩形 Ø以指定尺寸方式绘制矩形 Ø绘制圆角或倒角矩形 有如下几种绘制矩形的方法 ：选择[绘图][矩形]菜单命令 单击“绘图〞工具栏中的 按钮 在命令行中执行RECTANG〔REC〕命令 矩形即是人们常说的长方形或正方形〔正方形是矩形的一种特殊方式〕 运用RECTANG命令不但可以经过多种方式绘制出规范矩形，而且还可以绘制出具有圆角或倒角效果的矩形图案 以指定角点方式绘制矩形 矩形是由两对边组成的，有4个角点，在绘制过程中，只需求知道其中两个对角点的位置，就可以绘制出矩形 以指定角点方式绘制矩形的详细操作如下： 在指定矩形的角点位置时，可以运用鼠标拾取点或在命令行中输入坐标值〔绝对坐标或相对坐标〕来确定 。
以指定尺寸方式绘制矩形 假设知矩形的长度和宽度，那么可以经过指定尺寸方式绘制矩形 如绘制如图6-1所示矩形，其长为100，宽为50其详细操作如下： 图6-1 应留意，在指定了矩形的尺寸后，命令行再次出现“指定另一个角点或 [尺寸(D)]:〞提示，该提示信息是提示用户指定另一角点所在的方向，并非指定角点的详细位置应留意区分与直接指定角点绘制矩形的区别 绘制圆角或倒角矩形 运用 RECTANG命令还可以绘制具有圆角或倒角效果的矩形 如绘制如图6-2所示圆角矩形，其中圆角半径为2其详细操作如下： 图6-2 如绘制如图6-3所示倒角矩形，其中倒角间隔均为3其详细操作如下：图6-3 由于倒角是由两条边构成的，因此，在绘制倒角矩形的过程中，需求用户指定第一个倒角间隔和第二个倒角间隔 在绘制矩形的过程中，还需求了解以下几个选项，其含义分别如下： Ø标高：设定矩形在三维空间中的基面高度，在引见三维绘图时，会详细引见该功能。
Ø厚度：设定矩形的厚度，即三维空间Z轴方向的高度Ø宽度：设置矩形的线条宽度 Ø 运用RECTANG命令绘制的矩形是一条封锁的多段线，可以用PEDIT进展编辑也可运用EXPLODE命令分解成单一线段后分别进展编辑 第六章 运用AutoCAD绘制封锁图形Ø运用绘线命令绘制封锁图形 Ø运用RECTANG命令绘制矩形Ø运用POLYGON命令绘制正多边形 Ø运用CIRCLE命令绘圆 Ø运用ELLIPSE命令绘椭圆 Ø运用DONUT命令绘圆环 Ø绘制特殊图形——点 运用POLYGON命令绘制正多边形 Ø指定多边形的边数 Ø以指定中心点方式绘多边形 Ø以指定边长方式绘制正多边形 有如下几种绘制正多边形的方法： 选择[绘图][正多边形]菜单命令单击“绘图〞工具栏中的 按钮在命令行中执行POLYGON〔POL〕命令运用POLYGON命令可以绘制由3~1024 条边组成的正多边形 指定多边形的边数 在绘制多边形之前，首先应指定多边形的边数，其值为3~1024 当执行了POLYGON命令后，在命令行操作如下： 在执行多边形的边数时，系统默许多边形的边数是4条，因此也常运用POLYGON命令绘制正方形。
紧接前面的操作，在指定多边形边的数目后，即可开场绘制正多边形可经过两种方式绘制正多边形，一种是以指定中心点方式绘制正多边形，另一种是以指定边长方式绘制正多边形 以指定中心点方式绘多边形 由于正多边形每条边的长度都相等，因此，正多边形具有一个中心点在绘制过程中，假设知道正多边形的中心点位置及中心点到边的间隔即可绘制出正多边形 如运用POLYGON命令绘制如图6-4所示正多边形其详细操作如下： 图6-4 AAB 在绘制正多边形的过程中涉及到如下两个概念：内接于圆：以中心点到多边形各边垂直间隔的方式确定多边形，如图6-5所示外切于圆：以中心点到多边形端点间隔的方式确定多边形，如图6-6所示 指定正多边形的绘制方式后，在命令行最后提示“指定圆的半径:〞时，该圆的半径也就是指的与正多边形相接或相切的圆的半径 图6-5图6-6 以指定边长方式绘制正多边形 由于正多边形各条边的长度都相等，因此用户只需求知道其中一条边的长度依然可以绘制出相应的正多边形 如绘制图6-7所示正多边形。
其详细操作如下： 图6-7 运用POLYGON命令绘制的正多边形是封锁的多段线，可以用PEDIT命令对其进展编辑由于正多边形实践上是多段线，所以不能用“中心点〞捕捉方式来捕捉多边形的中心点 第六章 运用AutoCAD绘制封锁图形Ø运用绘线命令绘制封锁图形 Ø运用RECTANG命令绘制矩形Ø运用POLYGON命令绘制正多边形 Ø运用CIRCLE命令绘圆 Ø运用ELLIPSE命令绘椭圆 Ø运用DONUT命令绘圆环 Ø绘制特殊图形——点 运用CIRCLE命令绘圆 Ø以指定圆心、半径〔直径〕方式绘圆 Ø以指定点方式绘圆 Ø以指定切点和半径方式绘圆 有如下几种绘制圆的方法 ：选择[绘图][圆]菜单命令单击“绘图〞工具栏中的 按钮在命令行中执行CRICLE〔C〕命令 运用CIRCLE命令可以绘制没有宽度的单线圆AutoCAD有多种绘圆的方式，如以指定圆心和半径方式绘圆、以指定端点方式绘圆等 选择[绘图][圆]菜单命令后，在弹出的菜单 中即可选择相应的绘圆方式，如图6-8所示 图6-8 以指定圆心、半径〔直径〕方式绘圆 选择[绘图][圆]菜单命令，在弹出的菜单中选择“圆心、半径〞或“圆心、直径〞命令即可以指定圆心、半径〔直径〕方式绘圆。
如绘制一个直径为50的圆，如图6-9所示其详细操作如下： 图6-9 以指定点方式绘圆 选择[绘图][圆]菜单命令，在弹出的菜单中选择“两点〞或“三点〞命令即可以指定点方式绘圆 这里所需指定的“两点〞或“三点〞指的是圆直径的两个端点及圆上的恣意三个点〔这三点要能构成一个圆〕 如以指定两点方式绘制一个半径为50的圆，如图6-10所示其详细操作如下： 图6-10 指定三点方式与指定两点方式绘圆的操作根本一致，命令行操作如下： 以指定切点和半径方式绘圆 选择[绘图][圆]菜单命令，在弹出的菜单中选择“相切、相切、半径〞或“相切、相切、相切〞命令即可以指定切点和半径方式绘圆 其中，指定“相切、相切、半径〞方式绘圆是指，指定圆与其他对象上的两个切点，然后再指定圆的半径将圆绘制出来 指定“相切、相切、相切〞方式绘圆是指，指定圆与其他对象上的三个切点，从而将圆绘制出来 应留意，圆本身是一整体，不能用PEDIT、EXPLODE命令编辑。
另外，可以运用VIEWRES命令控制圆的显示分辨率，其值越大，显示的圆越光滑，VIEWRES值与出图无关，无论其值多大均不影响出图后圆的光滑度 第六章 运用AutoCAD绘制封锁图形Ø运用绘线命令绘制封锁图形 Ø运用RECTANG命令绘制矩形Ø运用POLYGON命令绘制正多边形 Ø运用CIRCLE命令绘圆 Ø运用ELLIPSE命令绘椭圆 Ø运用DONUT命令绘圆环 Ø绘制特殊图形——点 运用ELLIPSE命令绘椭圆 有如下几种绘制椭圆的方法： 选择[绘图][椭圆]菜单命令单击“绘图〞工具栏中的 按钮在命令行中执行ELLIPSE〔EL〕命令 在前面的章节中我们引见了运用ELLIPSE命令绘制椭圆弧的方法，接下来再简单引见运用ELLIPSE命令绘制椭圆的操作方法 运用ELLIPSE命令绘椭圆 绘制椭圆与绘制椭圆弧的方法比较类似，主要有如下两种绘制方式： 以指定轴端点方式绘椭圆以指定中心点方式绘椭圆 运用ELLIPSE命令绘椭圆 如绘制图6-11所示椭圆，其长轴长度为100，短轴长度为50其详细操作如下： 选择[绘图][椭圆]菜单命令。
图6-11 第六章 运用AutoCAD绘制封锁图形Ø运用绘线命令绘制封锁图形 Ø运用RECTANG命令绘制矩形Ø运用POLYGON命令绘制正多边形 Ø运用CIRCLE命令绘圆 Ø运用ELLIPSE命令绘椭圆 Ø运用DONUT命令绘圆环 Ø绘制特殊图形——点 Ø指定圆环的内径、外径大小 Ø绘制圆环 运用DONUT命令绘圆环 有如下几种绘制圆环的方法： 选择[绘图][圆环]菜单命令在命令行中执行DONUT〔DO〕命令 运用DONUT命令可以延续绘制多个实心或空心圆环 指定圆环的内径、外径大小 执行DONUT命令后，即可根据命令行提示指定圆环的内径和外径大小如图6-12所示图形中表示了圆环的内径及外径 指定圆环的内径和外径的详细操作如下： 在指定圆环的内径和外径时，假设内径值为0，那么绘制出的圆环为实心圆环，如图6-13所示 图6-13图6-12 绘制圆环 当指定了圆环的内径及外径后，即可开场绘制圆环 如绘制图6-14所示圆环，其内径值为5，外径值为10其详细操作如下 ：图6-14 可运用FILL命令来控制圆环的填充形状。
当FILL设置为ON时，圆环以实体填充；当FILL设置为OFF时，圆环以线性填充，如图6-15〔a〕、〔b〕所示 运用DONUT命令绘制的圆环属于多段线类型，用户可以运用PEDIT命令对其进展各种编辑，如修正宽度等也可运用其他编辑命令对圆环进展编辑，如修剪、复制等，如图6-15〔c〕所示图形即 为运用TRIM命令修剪圆环后的效果 图6-15 〔a〕 〔b〕 〔c〕 第六章 运用AutoCAD绘制封锁图形Ø运用绘线命令绘制封锁图形 Ø运用RECTANG命令绘制矩形Ø运用POLYGON命令绘制正多边形 Ø运用CIRCLE命令绘圆 Ø运用ELLIPSE命令绘椭圆 Ø运用DONUT命令绘圆环 Ø绘制特殊图形——点 Ø指定点款式 Ø绘制单个点 Ø绘制多个点 Ø创建定数等分点 Ø创建定距等分点 绘制特殊图形——点 有如下几种绘制点的方法： 选择[绘图][点]菜单命令单击“绘图〞工具栏中的 按钮在命令行中执行POINT〔PO〕命令 点是组成一切对象的最根本的元素在绘制点之前，还可以对点的款式、大小等参数进展设置。
指定点款式 有如下几种指定点款式的方法： 选择[格式][点款式]菜单命令在命令行中执行DDPTYPE命令 选择[格式][点款式]菜单命令后，翻开 如图6-16所示“点款式〞对话框 图6-16 该对话框的上部列出了AutoCAD 2019提供的一切点的款式，可根据需求单击相应的对象进展选择 在设置点的大小时，AutoCAD 2019提供了“相对于屏幕设置大小〞和“按绝对单位设置大小〞两种方式中选中 单项选择项后，用户可以在“点大小〞后的文本框中输入相对屏幕大小的百分比；选中 单项选择项后，用户可以在“点大小〞后的文本框中输入点的绝对大小 完成点款式时的设置后，单击 按钮即可 另外，在命令行中执行PDMODE和PDSIZE命令也可控制点的款式及大小这两个命令的含义分别如下：PDMODE：控制点款式的系统变量。
其数值为0~4、32~36、64~68、96~100，分别与“点款式〞对话框中的第一行至第四行点款式相对应PDSIZE：控制点形大小的系统变量当PDSIZE的值为正值时，它的值为点形的绝对大小〔实践大小〕；当PDSIZE的值为负值时，那么表示点形大小为相对视图大小的百分比，因此视图的放大减少都不影响点的大小当PDSIZE的值为0时，所生成点的大小为绘图区域高度的5％ 绘制单个点 单个点是指用户每执行一次绘点命令，就只能创建一个点对象，当点对象创建完成后，系统会自动退出命令 选择[绘图][点][单点]菜单命令或在命令行中执行POINT命令即可绘制单个点命令行操作如下： 绘制多个点 多个点指的是在绘制点的过程中，系统会不断的提示用户指定点，而不会自动退出命令，需求按【ESC】键来强迫退出绘点命令 选择[绘图][点][多点]菜单命令或单击“绘图〞工具栏中的按钮即可绘制多个点 如在图6-17所示图形中创建多个点，效果如图6-18所示其详细操作如下： 图6-18图6-17 创建定数等分点 有如下几种创建定数等分点的方法： 选择[绘图][点][定数等分]菜单命令。
在命令行中执行DIVIDE〔DIV〕命令 运用DIVIDE命令可在某一对象上以等分长度放置点或图块被等分的对象可以是直线、圆、圆弧、多段线等，等分数目由用户指定 如在图6-19所示对象上创建点，效果如图6-20所示其详细操作如下： 多个点指的是用户在绘制点的过程中，系统会不断的提示用户指定点，而不会自动退出命令，用户需求按【ESC】键来强迫退出绘点命令选择[绘图][点][多点]菜单命令或单击“绘图〞工具栏中的按钮即可绘制多个点如在图6-17所示图形中创建多个点，效果如图6-18所示其详细操作如下： 图6-20图6-19 假设在“输入线段数目或 [块(B)]:〞提示信息后选择“块〞选项，那么可以在要定数等分的对象上创建多个图块有关图块的知识在后面的章节中会详细引见 创建定距等分点 有如下几种创建定距等分点的方法： 选择[绘图][点][定距等分]菜单命令在命令行中执行MEASURE〔ME〕命令 运用MEASURE命令可以在选择对象上用指定的间隔放置点或图块 MEASURE命令与DIVIDE命令相比，后者是以给定数目等分所选实体，而MEASURE命令那么是以指定的间隔在所选实体上插入点或块，直到余下部分缺乏一个间距为止。
如在图6-21所示对象上创建定距等分点，效果如图6-22所示其详细操作如下： 图6-21图6-22 。
