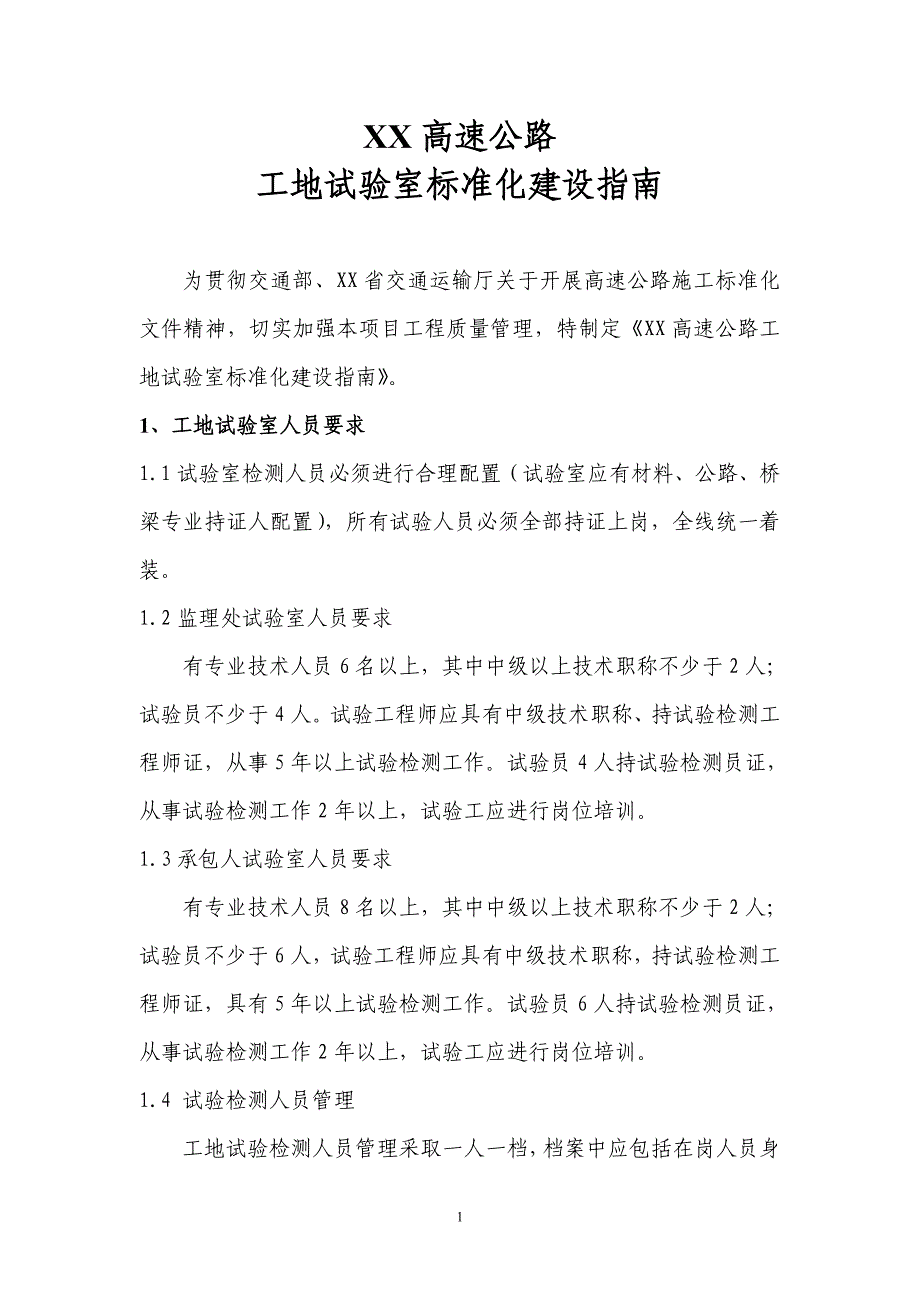

XX高速公路工地试验室标准化建设指南为贯彻交通部、XX省交通运输厅关于开展高速公路施工标准化文件精神，切实加强本项目工程质量管理，特制定《XX高速公路工地试验室标准化建设指南》1、工地试验室人员要求1.1试验室检测人员必须进行合理配置（试验室应有材料、公路、桥梁专业持证人配置），所有试验人员必须全部持证上岗，全线统一着装1.2监理处试验室人员要求有专业技术人员6名以上，其中中级以上技术职称不少于2人；试验员不少于4人试验工程师应具有中级技术职称、持试验检测工程师证，从事5年以上试验检测工作试验员4人持试验检测员证，从事试验检测工作2年以上，试验工应进行岗位培训1.3承包人试验室人员要求有专业技术人员8名以上，其中中级以上技术职称不少于2人；试验员不少于6人，试验工程师应具有中级技术职称，持试验检测工程师证，具有5年以上试验检测工作试验员6人持试验检测员证，从事试验检测工作2年以上，试验工应进行岗位培训1.4 试验检测人员管理工地试验检测人员管理采取一人一档，档案中应包括在岗人员身份证、学历证、试验检测证、职称证、劳务合同（或协议）1.5业主方每月对工地试验室人员进行考勤管理，确保应在岗人员全职在岗。
驻地监理应对承包方工地试验室人员考勤情况进行抽查，每周不少于一次1.6 工地试验室应根据自身实际情况，在仪器设备更新后或投入使用前、新标准或新方法实施前组织技术人员进行集中学习，且形成完整的学习记录归档业主方也将不定期组织工地试验室试验检测人员进行相关业务培训2、工地试验室硬件要求2.1试验室场地选择与建筑形式 工地试验室选址和建筑形式要考虑安全、环保及施工要求等因素工地试验室根据相关要求，宜选建在拌和场或项目部内，选建在拌和场内时，应选在迎风位不得选在下风位，且宜离拌和机距离150m以上，工地试验室必须采用统一标准活动板房拌和场内必须设有现场养护室和必要的现场检测设备2.2试验室命名试验室命名：“母体检测中心名称+XX省XX高速公路第XX监理处试验室”或“母体检测中心名称+XX省XX高速公路第XX合同段试验室”，做成方块抛光不锈钢牌，要求大小尺寸、字体、颜色、悬挂位置统一（见附件1），工地试验室印章由业主中心试验室统一制作2.3试验室平面布置试验室应该有足够的使用面积，合理设置办公区和试验功能区办公区使用面积不小于100m2（一间办公室、一间能坐10人以上的小型会议室、一间资料室）：功能区（试验用房）使用面积不小于220m2，各功能室应按照“布局合理、使用方便、整洁美观”的原则进行科学布置。
试验用房分为无机结合料室、集料室、水泥室、水泥砼室、养护室、力学室、现场检测室、土工室、样品与留样室（如示意图）试验室办公区、功能室均应设置醒目门牌，门牌尺寸大小、式样、悬挂位置按附件上要求统一试验室应根据项目砼工程量建立废砼试块堆放场地，设置简易隔档废弃试块按试验日期依次码放整齐4试验室布置示意图在功能室内合理设置试验工作台，工作台净高75cm，净宽度60cm，长度根据实际需要设置工作台面贴瓷砖后垫5mm厚黑色橡胶垫；试验工作台柜必须安装柜门，可根据需要设置隔层，边框和柜门颜色应和试验室的整体装修风格一致，全线统一在试验工作台设置水池（具体尺寸见附件1），水池宜设置在试验台的角落，上沿宜同操作台等高试验室内部电路应科学合理布置，每个设备插座应该接地，大型、大功率设备单独设置空气开关，以确保仪器设备和操作者的安全需用水的试验室，合理布置供水管道、下水管道，给、排水管道采用PVC管，大小根据用水量确定对外排水须设置沉淀池，防止堵塞各功能室配有相应的试验室管理制度，每一台试验仪器均配有相应的试验仪器操作规程及管理负责人，仪器使用台帐按各功能室集中放置每台仪器设备均应建立维修台账，统一装入相应仪器档案内，并存放于资料室。
管理制度和操作规程统一用框图上墙仪器设备状态标识分“合格”、“标用”和“停用”三种状态，以“绿”、“黄”和“红”三种颜色表示仪器设备的安装原则如下：一般设备放置在工作台或地面上，调整放置水平即可使用；凡是带地脚螺孔的设备，都应砌筑基座用地脚螺栓固定安装设备时，设备的放置高度、正面朝向以便于操作、维修为前提，彼此之间有干扰的设备尽量远离所有功能试验室与办公室均需配置冷暖空调具体布置见下图各功能室应该按布局合理、使用方便、整洁美观的原则进行科学布置2.3.1办公室室内配置4台电脑、1台打印机、1部固定、1部机、6套办公桌椅、3个文件柜、1台2P挂式空调，开通互联网络《工地试验室管理制度》、《试验室主任责任制度》、《试验人员岗位责任制度》、《仪器设备管理及安全生产制度》等应制作成50cm×70cm的框图并装裱上墙试验室人岗位分工明细、母体资质、授权书、试验检测范围及湖南省质监站颁发的许可证等文件要求扫描打印，以《试验室阳光台》的形式装裱上墙，并将相关人员的五寸彩照贴于阳光台对应岗位处有关受控的行业技术标准、操作规程、技术规范等技术文件应配套齐全并统一放置于文件柜内在靠近门口处统一安装金属挂钩用于悬挂安全帽，同时在墙壁上粘贴晴雨表。
2.3.2资料档案室室内配置6个独立的金属资料档案柜《试验室档案资料管理制度》并上墙，资料管理应根据竣工资料组的具体要求进行统一管理，资料档案室应配置消防防备，档案柜架空做好防潮防霉2.3.3会议室会议室内合理布置椭圆形或长条形的会议桌，配置柜式空调会议室确保能够容纳10人以上，会议室桌椅的样式和色调应尽可能和办公室的一致2.3.4土工室地面上：电热干燥箱（101-3）、重型电动击实仪、手动击实仪、路面材料强度仪、电动脱模器、摇筛机（在基座下垫1块6mm橡胶片）、电子计重秤（30Kg/1g、15Kg/1g）；工作台上：标准土工筛、液塑限测定仪、电子天平（1000g/0.01g）、测力环；工作台柜内：承载比试验附件、铝盒、瓷盆1-标准土工筛；2-测力环；3-液塑限测定仪；4-电子天平2.3.5集料室地面上：电热干燥箱（101A-2）、脱模器；工作台上：浸水天平（5000g/0.1g）、电子天平（5000g/0.1g）、针片状规准仪、砂石标准筛、自动砂当量仪；工作台柜内：压碎值仪、标准砂、饱和面干试模集料仓：设置连续4个集料仓，仓内径尺寸长80cm、宽60cm、高60cm1-沸煮箱；2-砂石标准筛；3-针片状规准仪；4-自动砂当量仪；5-浸水天平2.3.6力学室地面上：万能材料试验机、数显压力机；工作台上：冷弯冲头、钢筋标距仪；工作台柜内：各式工具。
1-冷弯冲头； 2-钢筋标距仪2.3.7水泥室地面上：恒应力压力机、水泥标准养护箱（内置温湿度计、养护桶）、水泥负压筛、水泥胶砂振实台（基座120cmX40cmX40cm在基座下垫1块6mm橡胶片）、跳桌（基座400mmX400mmX690mm在基座下垫1块6mm橡胶片）；工作台上：水泥胶砂搅拌机、水泥净浆搅拌机、水泥稠度及凝结时间测定仪、沸煮箱、雷氏夹测定仪、水泥比表面积测定仪、电动抗折机、电子天平（2000g/0.01g）；工作台柜内：水泥试模、水泥桶；墙上：挂干湿温度计1-恒温水箱；2-电动抗折机； 3-水泥稠度及凝结时间测定仪； 4-水泥胶砂搅拌机；5-水泥净浆搅拌机；6-雷氏夹测定仪；7-水泥比表面积测定仪；8-电子天平（2000g/0.01g）9-干燥器2.3.8水泥砼室地面上：抗渗仪、磨光机、切石机（以上三台有隧道单位购置）、强制式砼搅拌机、水泥砼振动台、砂浆搅拌机、电子台秤（100Kg）、砼贯入阻力仪、平板车、小型空气压缩机、温湿度控制器；工作台上：砂浆稠度仪、砂浆分层度仪；工作台柜内：坍落度仪、砼试模、砂浆试模、抗渗试模、抗折试模；注：无磨光机、切石机的单位可将砂浆搅拌机置于切石机的位置。
1-砂浆稠度仪；2-砂浆分层度仪2.3.9无机结合料室地面上：化学试剂柜；工作台上：滴定管夹、直读式测钙仪、容量瓶、量筒、分析天平（200g/0.0001）、电子天平（1000g/0.01）；工作台柜内：各种试剂、秒表、量尺等1-滴定管夹；2-直读式测钙仪；3-容量瓶、量筒；4-分析天平（200g/0.0001）；5-电子天平（1000g/0.01）；2.3.10现场检测室地面上：弯沉仪、轻型触探仪、重型触探仪、（锚杆拉拔仪：有隧道单位购置）、取芯机、金钢石钻头；工作台上： 3米直尺、2米直尺、坡度尺、回弹仪、碳化深度测试仪、钢筋保护层检测仪；工作台柜内：环刀、灌沙法密度测定仪、数显收敛计、气密性检测仪1-3米直尺；2-2米直尺；3-坡度尺；4-回弹仪；5-碳化深度测试仪，6-钢筋保护层检测仪；2.3.11标准养护室室内设置4~5组试件架；养护室金属格架为焊接铁架：长2.5m，宽0.5m，高1.5m，六个支撑脚，共五层，每层高度0.3m，从地面，第一层底面距离地面高度为0.3m，材料厚度：0.5mm角钢，每层铺设钢条数显温度控制装置、加湿设备、空调、照明等装置的用电开关及线路必须采取防漏电、防水等防护措施确保安全生产。
配备门帘保证温度，表盘式温度计上墙地面应进行调坡或设置排水沟，便于排水2.3.12留样室留样室设置5~7组样品架，分待检区、已检区、留样区并放置铝盒；样品架规格：长150cm、宽50cm、高130cm，分4层，每层40cm，并垫1cm厚实木板2.4、主要试验仪器配置注：1、阴影注明的仪器型号必需统一； 2、以下主要仪器应为2011年以后购置的至少为八成新设备序号 仪器设备名称规格型号（参考）单位数量备注1力学室微机显示万能材料试验机XXXX-1000B台1电脑联网2200T恒应力压力机 XXXX-2000台1电脑联网3冷弯冲头 套1 430T水泥恒应力压力机 XXXX-300台1电脑联网5钢筋标距仪 台1 6水泥室水泥净浆搅拌机NJ-160台1 7水泥胶砂搅拌机JJ-5台1 8水泥胶砂振实台ZT-96台1做基座9水泥抗折试验机KZJ-5000台1 10水泥标准养护箱SHBY-40B台1 11水泥沸煮箱FZ-31个1 12水泥标准稠度、凝结时间测定仪 个1 13水泥负压筛析仪FSY-150台1 14雷氏夹及测定仪 套1 15水泥抗压夹具40*40个1 16水泥软联试模40*40*160组8 17水泥样品桶 个10 18水泥比表面积测定仪自动套1 19胶砂流动度跳桌NLD-3台1 做基座20水泥三菱刮刀 把3 21水泥试块养护水槽大号个8 22电子分析天平200g/0.0001台1 23电子天平2000g/0.01g台1 24集 料 室电动摇筛机ZBSX-92A台1 25砂、石料漏斗堆积密度用个2 26新标准砂筛（方孔）φ300套1 27新标准石筛（方孔）φ300套1 28。
