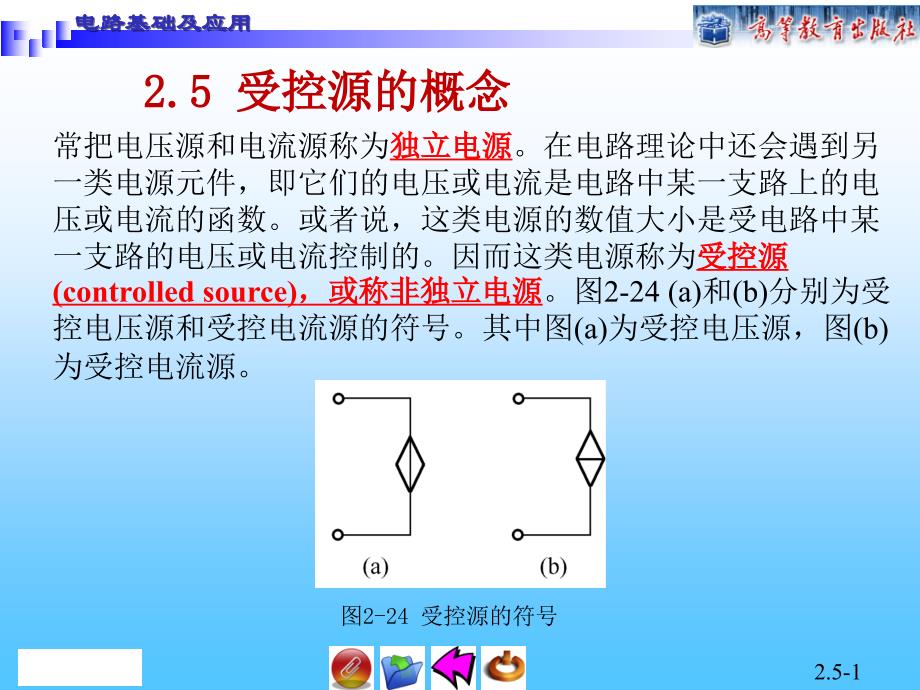

2.5 受控源的概念,常把电压源和电流源称为独立电源在电路理论中还会遇到另一类电源元件，即它们的电压或电流是电路中某一支路上的电压或电流的函数或者说，这类电源的数值大小是受电路中某一支路的电压或电流控制的因而这类电源称为受控源(controlled source)，或称非独立电源图2-24 (a)和(b)分别为受控电压源和受控电流源的符号其中图(a)为受控电压源，图(b)为受控电流源图2-24 受控源的符号,根据控制量与被控量的不同，受控源可分为如下四种：电压控制电压源、电压控制电流源、电流控制电压源和电流控制电流源下面分别以具体例子介绍[例2-7] 图2-25所示电路为某电压放大器的一种等效电路它含有一个电压控制电压源USU( Voltage Controlled Voltage Source, VCVS)，受控源USU的大小为μU1，其中U1为R2两端的电压，是控制量，μ为常系数试求电压U2图2-25 例2-7图,解 由分压公式，得,,如果令,代入上式，得,,由上可知，电压U2是输入电压US的40倍，故该电路具有电压放大的作用[例2-8] 如下 图所示电路，其中含有一个电流控制电压源USI ( Current Controlled Voltage Source, CCVS)，USI的控制量为电流I1，被控量USI的大小为2 I1。
试求电压U解 在分析含受控源的电路时，首先将受控源视为独立电源处理由欧姆定律得,,故受控源,USI=2 I1=2V,由KVL可得,U=-USI +5V=(-2+5)V=3V,[例2-9] 图2-27(a)和(b)分别为场效应晶体管符号及其简单模型图2-26(c)所示电路为一简单的场效应晶体管(FET)放大器电路模型，其中u1为输入，u2为输出电路中含有一电压控制电流源iSu ( Voltage Controlled Current Source , VCCS)被控量iSu的大小为gm ugs，ugs为控制量，gm为常系数试求输出电压u2图2-27 例2-9图,解 由分压公式得,,再根据KCL，得,,,即,可得,,[例2-10] 图2-28（a）为双极晶体管符号，图2-28（b）所示电路虚框部分为一简单的双极晶体管放大器的简化模型其中含有一电流控制电流源iSi ( Current Controlled Current Source, CCCS)设,,负载,,试求输出电压u2图2-28 例2-10图,解 因,，故,则有,观察思考,若把受控源的控制支路和被控支路联合起来考虑，可得如图2-29所示的四种线性理想受控源的模型。
你能写出它们的端口特性吗？,图2-29 四种受控源模型,。
