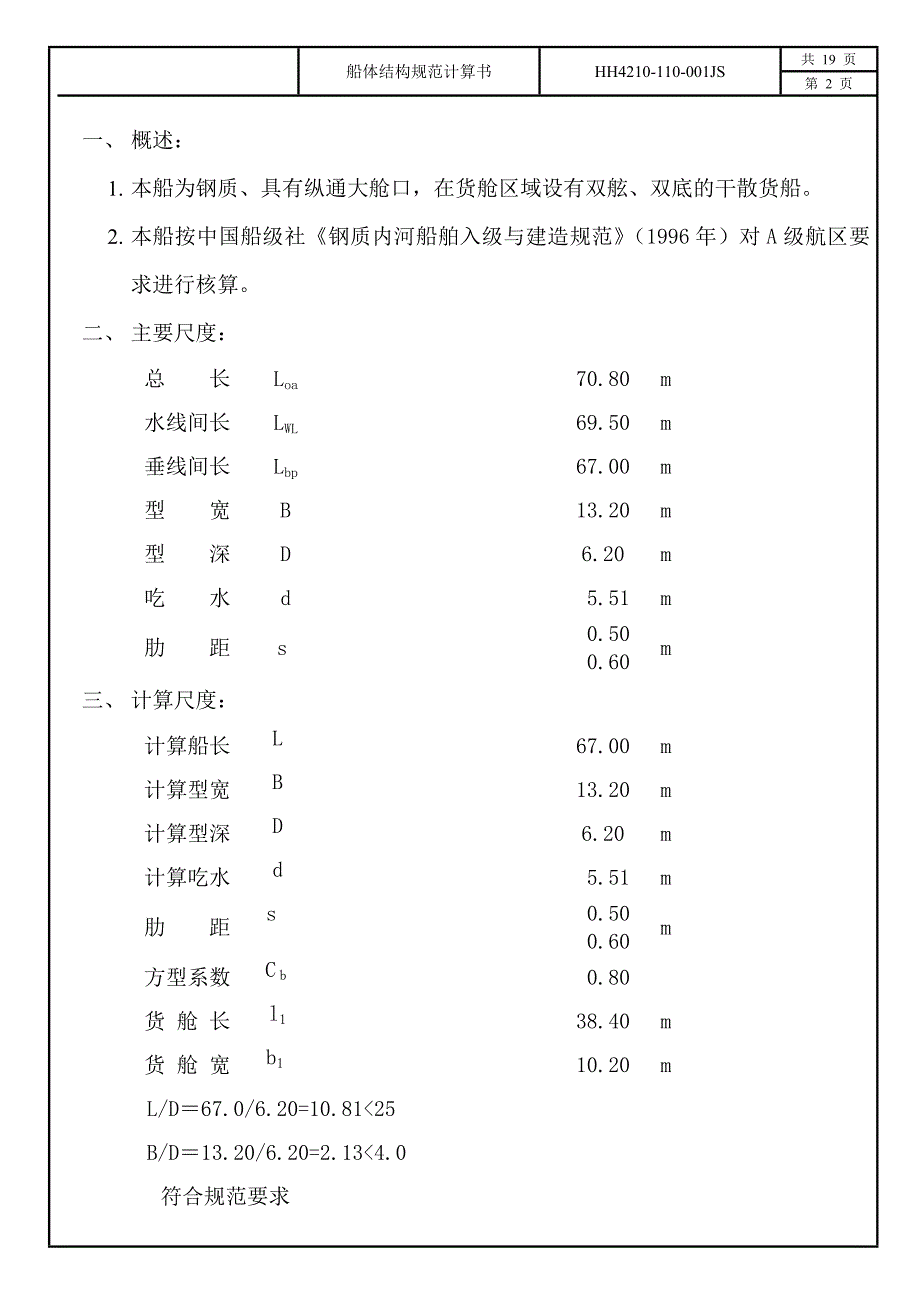

船体结构规范计算书HH4210-110-001JS共 19 页第 19 页一、 概述：1. 本船为钢质、具有纵通大舱口，在货舱区域设有双舷、双底的干散货船2. 本船按中国船级社《钢质内河船舶入级与建造规范》（1996年）对A级航区要 求进行核算二、 主要尺度：总 长Loa70.80m水线间长LWL69.50m垂线间长Lbp67.00m型 宽B13.20m型 深D6.20m吃 水d 5.51m肋 距s 0.50 0.60m三、 计算尺度：计算船长L67.00m计算型宽B13.20m计算型深D6.20m计算吃水d 5.51m肋 距s 0.50 0.60m方型系数Cｂ 0.80货 舱 长l138.40m货 舱 宽b110.20mL/D＝67.0/6.20=10.81<25B/D＝13.20/6.20=2.13<4.0符合规范要求四、 板1. 外板： 1.1船底板（§9.3.1）应不小于下列计算所得：实取t＝8mm ，主机座下的船底板，尾轴出口处的外板以及螺旋桨叶梢附近的外板实取12mm1.2平板龙骨（§２.３.１.１） 实取t＝10 mm；b=1800 mm1.3舭列板（§２.３.３）与船底板相同实取t＝8 mm1.4舷侧外板（§９.３.２.１）舷侧外板的厚度在全船范围内与船底板厚度相同实取t=8 mm。
1.5舷侧顶列板（§２.３.５.１）实取t＝10 mm（10×1800）1.6尾封板（§2.3.6.1）尾封板厚度与尾部平板龙骨厚度相同，实取10mm2. 内舷板及内底板2.1内舷板（纵舱壁板）（§９.３.４.１）与舷侧外板厚度相同,实取t=8 mm 2.2内底板（§９.３.５）实取t＝12 mm3. 甲板１. 1船中货舱开口一侧强力甲板半剖面积A 应不小于下式计算所得（§９.４.１.２）实船甲板半剖面积实取t＝10 mm，首尾甲板厚度实取8 mm3.2甲板边板（§９.４.１.３） 实取t＝10 mm（10×1500），首，尾甲板边板厚度取t＝10 mm3.3内甲板平台（§2.4.3.1） 实取t＝8 mm，非强力甲板厚度一般不小于3.0 mm五、 货舱区域船底骨架4.1实肋板4.1.1 实肋板的剖面模数Ｗ：（§９.5.１.2）本船货实取━700×10 , W=20012.71 cm3；4.1.2水密实肋板与舷舱水密舱壁在同一肋位上，其厚度取10mm4.1.3 舷舱内单底实肋板（§９.5.１.4） 其高度可为货舱内双层底高度的1/2，且不应小于货舱底部宽度的1/30，不小于300mm，厚度与货舱区域内实肋板的厚度相同，上缘应设折边或面板。
实取为4.1.4实肋板间距（§2.6.2.1）本船为纵骨架式双层底，实肋位间距应不大于2.5m，本船实取2.40 m，满足规范要求4.2中桁材（§9.5.2.1）高度和厚度与实肋板的高度和厚度相同实取t=10 mm 4.3旁桁材（§2.6.5）4.3.1旁桁材厚度与所在部位船底板相同，但应不小于相连实肋板厚度 实取t=10 mm4.3.2纵骨架式旁桁材间距应不大于4.5m 实取旁桁材间距为1.70m,满足规范要求4.4内底纵骨（§9.5.3.1）实取L150×100×10（W＝208.19cm3），满足规范要求4.5外底纵骨（§9.5.4.1）实取L150×100×10（W＝200.06cm3），满足规范要求4.6 舭肘板（§2.7.5） 舭肘板高出肋板的高度应不小于肋骨高度的3倍，宽度约为中纵剖面处实肋 板的高度，厚度与实肋板相同5. 舷舱骨架 5.1普通肋骨（§2.7.2.1）外舷肋骨实取L100×63×8 W＝70.55㎝3 内舷肋骨实取L100×63×8 W＝70.55㎝3 5.2内、外舷强肋骨（§9.6.3）5.2.1内、外舷强肋骨间距应不大于2.5m 实取内、外舷强肋骨间距为2.40m，满足规范要求5.2.2内、外舷强肋骨剖面模数W应不小于下式计算值：实取 W＝918.74㎝35.3舷侧纵桁,内舷纵桁（§9.6.4）实取，与强肋骨相同 6. 甲板骨架6.1甲板纵桁（§2.8.3.2）实取 L125×80×8， W=113.67㎝3 甲板条甲板纵桁取与此位置强横梁相同。
6.2甲板强横梁（§2.8.5）甲板强横梁与甲板纵桁相同实取L125×80×8甲板条甲板强横梁实取 ， W=1050.96㎝3 6.3甲板横梁（§2.8.1）实取L75×50×5 W ＝29.63 ㎝3 I=226.79㎝4 6.4平台甲板纵桁（§2.8.3.2）实取 L120×80×8， W=105.61㎝3 6.5平台甲板强横梁（§2.8.5）甲板强横梁与甲板纵桁相同实取L120×80×86.6平台甲板横梁（§2.8.1）实取L75×50×5 W ＝27.67 ㎝3 I=200.03㎝4 7. 货舱平面横舱壁7.1横舱壁板(§9.7.1) 实取t=10 mm 本横舱壁按深舱舱壁要求计算,满足规范要求7.2扶强材(§9.7.1 §2.12.3.2)实取L100×63×6 W＝55.59㎝37.3水平桁和垂直桁(§2.12.4.3) 实取垂直桁 W＝348.27㎝3水平桁 W＝348.27㎝3 8. 舷舱横舱壁(§9.7.2) 8.1舷舱横舱壁间距(§9.7.2.1) 舷舱内应设置水密横舱壁，其间距应不大于20个肋位，如舷舱内未设框架式横向桁架，则在水密横舱壁之间增设一道非水密横舱壁。
实取水密横舱壁间距最大为16个肋位，并在其之间加设了一道非水密横舱壁，满足规范要求 8.2横舱壁板(§9.7.1 §2.12.2.1) 实取t=8 mm8.3扶强材(§2.12.4.3)实取L130×90×8 W＝127.40㎝39. 舱口(§2.15.2) 9.1长大舱口围板伸出甲板以上高度一般应不大于1100mm 本船舱口围板伸出甲板以上高度实取1000mm,舱口围板顶缘的总纵强度满足规范要求 9.2舱口围板 实取t=10 mm9.3围板水平材 实取， A=40cm2， 垂直肘板实取在围板顶缘设面板，实取（A＝35 cm2）大于12 cm2满足规范要求六、 机舱区域结构构件校核（横骨架式）：1. 底部骨架1.1船尾部实肋板(§2.5.2.2)实取 ，W＝1669.16㎝31.2中内龙骨(§2.5.3.2)中内龙骨腹板的高度与厚度与该处实肋板相同，面板剖面积应不小于实肋板面板剖面积的1.5倍，实取 ，满足要求1.3旁内龙骨(§2.5.4.1) 其尺寸与该处实肋板相同，实取,满足要求2. 舷侧骨架2.1肋骨(§2.7.2.1)实取L100×63×6 ， W＝55.59㎝3 2.2强肋骨(§2.7.3.1)实取 ， W＝537.04㎝32.3舷侧纵桁(§2.7.4.1) 其剖面尺寸应与强肋骨相同，实取,满足规范要求。
3. 机舱甲板3.1强力甲板板(§2.4.1.2)实取t=8mm，满足要求 3.2强力甲板横梁(§2.8.1.1) 实取L75×50×5 W ＝27.71 ㎝3 3.3强力甲板纵桁(§2.8.3.2)实取， W=1393.51㎝3 I=51923.3 cm43.4甲板强横梁(§2.8.5.4) 实取，剖面尺寸与甲板纵桁相同3.5机舱平台横梁(§2.8.1.1) 实取L75×50×5 W ＝28.57 ㎝3 3.6机舱平台纵桁(§2.8.3.2)实取， W=1160.98㎝3 I=36946.74cm43.7机舱平台强横梁(§2.8.5.4) 实取，剖面尺寸与甲板纵桁相同 4. 舱壁 4.1横舱壁板(§2.12.2)实取t=8m本横舱壁板按防撞舱壁要求计算，满足规范要求4.2扶强材(§9.7.1 §2.12.3.2)实取L75×50×5 W＝27.76㎝34.3水平桁和垂直桁(§2.12.4.3) 实取垂直桁 W＝289.56㎝3水平桁 W＝289.56㎝3 ５. 主机座(§2.14.1.3)实取纵桁面板 t=20mm 纵桁腹板 t=16mm 横隔板及横肘板厚度 t=12mm七、 首部结构校核（横骨架式）：1. 底部骨架1.1实肋板(§2.5.2.2)实取 ， W＝1669.15㎝31.2中内龙骨(§2.5.3.2)实取 1.3旁内龙骨(§2.5.4.1) 实取 2. 舷侧骨架2.1肋骨(§2.7.2.1)实取L100×63×6 ， W＝55.59㎝3 2.2强肋骨(§2.7.3.1)实取 ， W＝589.63㎝32.3舷侧纵桁(§2.7.4.1) 其剖面尺寸应与强肋骨相同，实取,满足规范要求。
3. 甲板3.1主甲板(§2.4.1.2)实取t=8mm3.2甲板横梁(§2.8.1.1)实取L75×50×5 W ＝28.57 ㎝3 3.3甲板纵桁(§2.8.3.2)实取， W=393.99㎝3 I=8234.47 cm43.4甲板强横梁(§2.8.5.4)实取 ，剖面尺寸与甲板纵桁相同3.5平台甲板横梁(§2.8.1.1)实取L75×50×5 W ＝28.57 ㎝3 3.3平台甲板纵桁(§2.8.3.2)实取， W=229.78㎝3 I=3871.05 cm43.4平台甲板强横梁(§2.8.5.4)实取 ，剖面尺寸与甲板纵桁相同4. 舱壁4.1横舱壁板(§2.12.2.1)实取t=8mm本横舱壁板按防撞舱壁要求计算，满足规范要求4.2扶强材(§2.12.3.2)实取L75×50×5 W＝27.71㎝34.3水平桁和垂直桁(§2.12.4.3) 实取垂直桁 W＝386.97㎝3水平桁 W＝386.97㎝3 八、 首尾柱1.首柱（§2.13.1） 板形首柱的厚度实取12mm2.尾柱（§2.13.3）2.1本船为双螺旋桨船，采用板形推进器柱，其厚度实取14mm，内部设水平肘板厚度为10mm。
剖面长度l为矩形推进器柱宽度。
