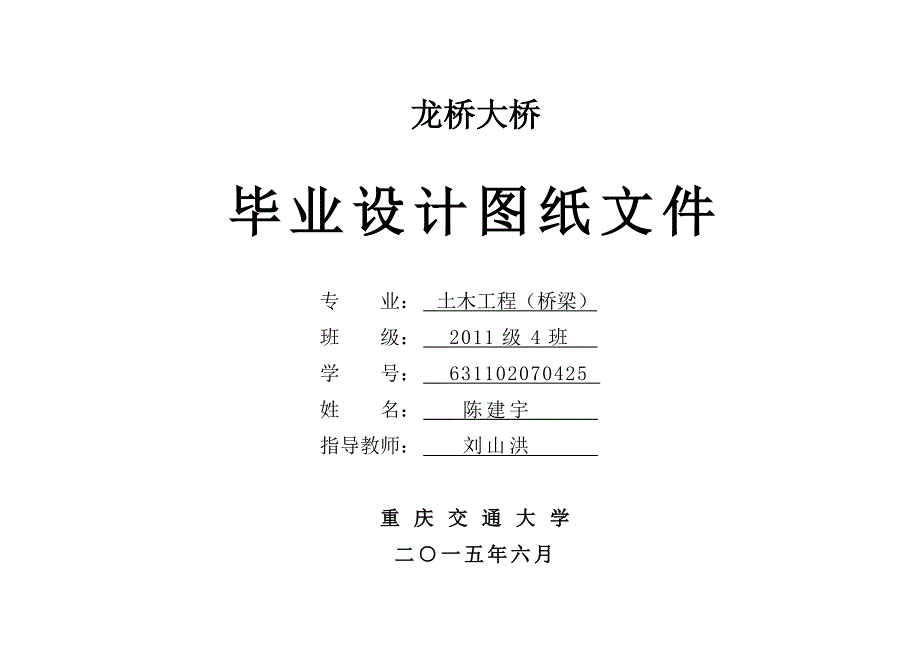

龙桥大桥龙桥大桥毕毕业业设设计计图图纸纸文文件件专 业： 土木工程（桥梁）班 级： 2011 级 4 班 学 号： 631102070425 姓 名： 陈建宇 指导教师： 刘山洪 重重 庆庆 交交 通通 大大 学学二二○○一一五五 年年六六月月目目 录录序序 号号图图 名名图图 号号页页 数数1设计总说明32桥型布置图（第一方案）BYSJ -0113桥型布置图（第二方案）BYSJ -0214桥型布置图（第三方案）BYSJ -0315空心板构造图BYSJ-0416空心板构造配筋图BYSJ -0517主拱圈构造图BYSJ -0618主拱圈构造配筋图BYSJ -0719施工流程图BYSJ -0811设设 计计 总总 说说 明明一、任务来源根据毕业设计任务书要求，对龙桥大桥进行进行方案比选设计、结构设计和施工组织设计根据桥梁设计的五大基本原则，即安全、适用、经济、美观和有利于环保为出发点，从得到的设计资料，桥梁所处地理位置，气候条件以及设计要求、使用状况、施工方法、工程造价等多方面进行了桥型方案的初步设计，然后从初拟的 6 个方案中选定了上承式拱桥、预应力混凝土连续刚构桥和双塔三跨斜拉桥 3 个方案，并最后选定了上承式拱桥作为最终方案。
二、设计依据(1) 中华人民共和国交通部行业标准《公路桥涵设计通用规范》 （JTG D60-2004）(2) 中华人民共和国交通部行业标准《公路桥涵地基与基础设计规范》 （JTG D63-2007）(3) 中华人民共和国交通部行业标准《公路圬工桥涵设计规范》 （JTG D61-2005）(4) 中华人民共和国交通部行业标准《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004)(5) 中华人民共和国交通部行业标准《公路桥涵施工技术规范》 （JTG/T F50-2011）(6) 中华人民共和国交通部行业标准《公路斜拉桥设计细则》 （JTG/T D65-01-2007）(7) 《公路桥涵设计手册—梁桥(上、下册)》(8) 《公路桥涵设计手册—拱桥(上、下册)》(9) 《公路桥涵设计手册—基本资料》 ）(10)《桥梁工程(上册)—范立础编》(11)《桥梁工程(下册)—顾安邦编》三、技术标准(1) 桥梁荷载等级：公路—Ⅰ级；(2) 桥梁横断面：0.5m（防撞墙）+11m（行车道）+0.5m（防撞墙）=12m；(3) 桥面横坡：双向 1.5%；(4) 气象情况：最高气温 40.8℃，最低气温-12.7℃，多年平均气温 15.7℃。
5) 水文情况：低水位 866.6，设计洪水位 872.5，设计洪水频率 1/300四、方案介绍（上承式拱桥）(1)总体布置和结构体系桥梁总长为 275.8 米，桥跨布置为 35m+15×13.72m+35m=275.8m拱上桥面板为13.72m 的空心板，边跨为 35m 的简支 T 梁2)截面尺寸：主拱圈采用大箱型钢筋混凝土截面，厚度为 2.83m3)施工方法：主拱圈的拱脚现浇段采用有支架施工法，其余部分采用悬臂浇筑法五、主要材料(1) 混凝土主拱圈与空心板采用 C50 混凝土，主要强度指标为：强度标准值=32.4 MPa,=2.65；ckftkfMPa强度设计值=22.4,=1.83；cdfMPatdfMPa弹性模量 =3.45×;cE410MPa容重326 kN/m除主拱圈外的其它部分均采用 C40 混凝土，其主要强度指标为：强度标准值=26.8 MPa，=2.40 MPa；ckftkf强度设计值=18.4 MPa，=1.65 MPa；cdftdf弹性模量=3.25×MPa；cE410容重325kN/m(2) 钢筋1) 纵向抗拉普通钢筋采用 HRB400 钢筋，其强度指标为抗拉强度标准值=400；skfMPa抗拉强度设计值=340；sdfMPa2弹性模量=2.0×105。
cEMPa 2) 箍筋及构造钢筋采用 HRB335 钢筋，其强度指标为抗拉强度标准值=335；skfMPa抗拉强度设计值=330；sdfMPa弹性模量=2.0×105cEMPa 六、施工注意事项(1)施工应做好施工前期准备工作，正确选用施工方法，并 结合施工具体实际， 编制安全技术措施计划，制定操作细则，并向施工人员进行技术交底对全体职工进行安全教育， 持安全第一，预防为主的方针；(2)对桥梁施工中的辅助结构、临时工程如脚手架、索道、 地笼等，应进行安全检算，考虑采取相应的安全措施；(3)工地内应设有安全标志，夜间施工作业应有照明设施，并不得擅自拆除；(4)用吊斗出土时，应设有信号指挥；孔桩顶面边坡以外的四周，应开挖排水沟，并经常保持畅通机具、材料、弃土等应堆放在孔桩边坡边安全距离以外；(5)在竖立桥梁模板过程中，上模板工作人员的安全带必须挂于牢固地点，穿拉杆时，应内外呼应； (6)桥梁整体模板吊装前，应使模板连接牢固，内撑、拉 杆、箍筋上紧，吊点正确牢固起吊时，应拴好溜绳，并听从信号指挥，不得超载。
